数字型筛板塔精馏实验装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：化工原理实验装置
[规格型号]： TW-HY120/II?
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 4655 人关注该产品

产品详情

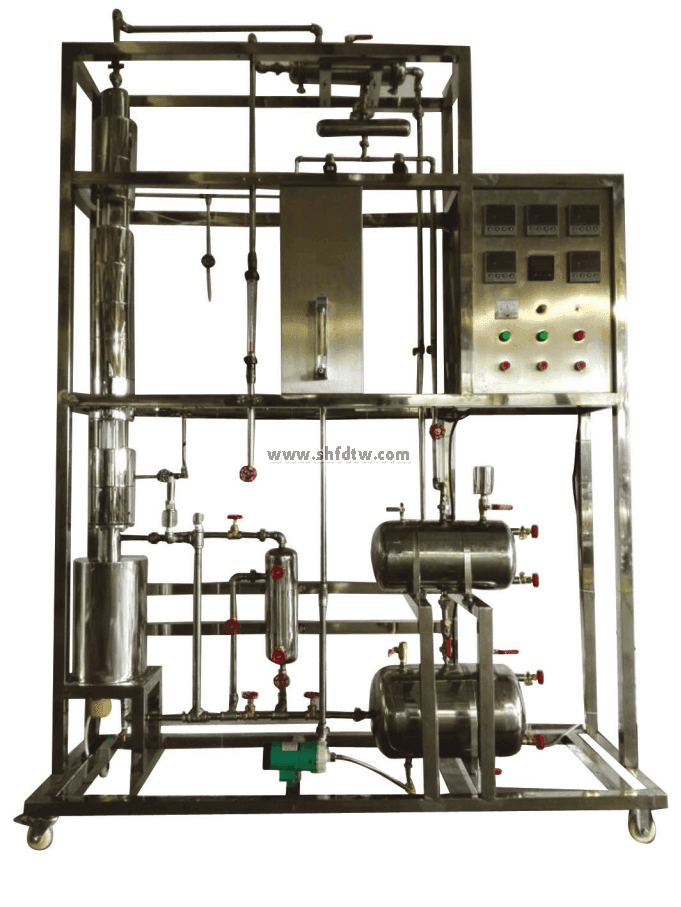

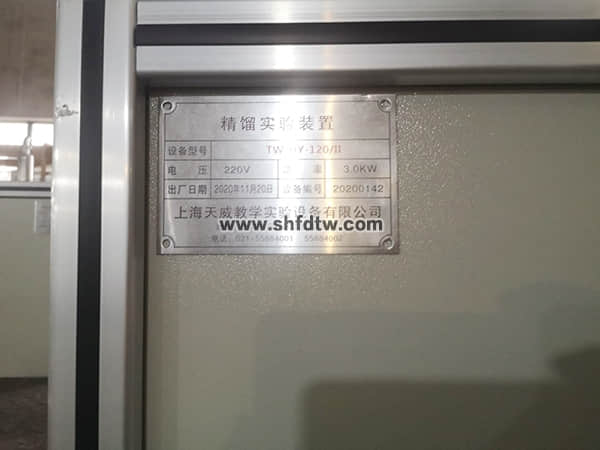

TW-HY120/II数字型筛板塔精馏实验装置

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

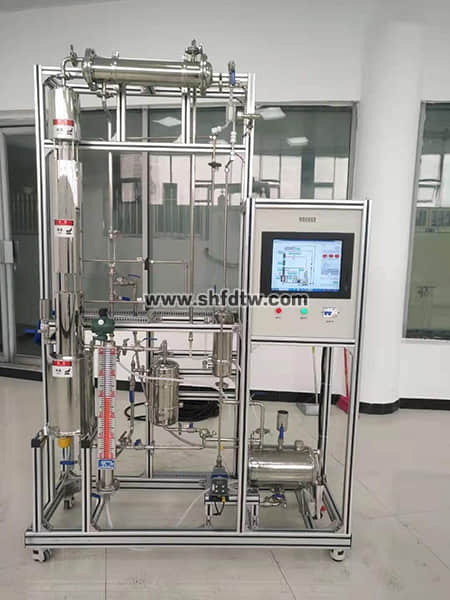

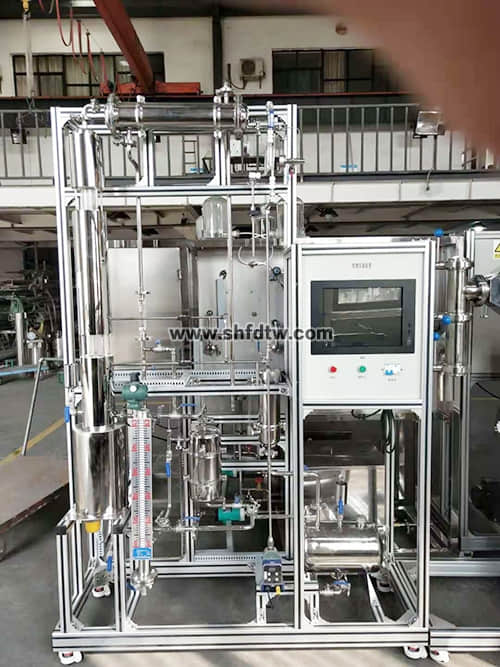

新款： 中央处置惩罚器、触摸屏、高品质铝合金型材框架 价钱：112500/套

9001cc金沙以诚为本(中国)有限公司官网

通俗款价钱：93000元/套

装置特点


1、整个装置雅观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的看法 。
2、装备整体为自行式框架结构，并装置有禁锢脚，便于系统的拆卸磨练和搬运 。
3、塔主体、冷凝器和储槽均接纳304不锈钢制造，每层筛板塔节都用法兰毗连均可拆卸，工艺细腻，制作优异 。
4、进料液与塔釜残液换热，实现废热再使用，体现精馏历程要充分使用热能的工程化看法 。
5、手动和自动方法准确控制回流比，可实现全回流和部分回流操作 。
6、接纳结构上的巧妙设计控制塔釜液位，以阻止电加热器干烧 。
7、整套装备除去特殊质料外均接纳工业用304不锈钢制造，所有装备均举行细腻抛光处置惩罚，体现了整个装置的工艺完善性 。
8、装置设计可360度视察，实现全方位教学与实验 。
9、实验除可直接在控制柜举行所有操作外，还可远程至电脑睁开智能调理及显示仪表+串口通讯+上位监控盘算机模式，配套实验数据收罗及数据处置惩罚软件 。数据可通过U盘导出，可毗连打印机打印数据 。装置能够实现手动和自动无扰切换操作，并装置清静联锁�；ず妥远ň爸�，包管装备正常清静运行 。
装置功效
1、相识板式塔的基本结构，精馏装备流程及各个部分的作用，视察精馏塔事情时塔板上的水力状态 。
2、学会识别精馏塔内泛起的几种操作状态，并剖析这些操作状态对塔性能的影响 。
3、学习精馏塔性能参数的丈量要领，并掌握其影响因素 。
4、学习在全回流和部分回流条件下精馏塔效率的测定要领 。
5、改变操作条件，确定精馏塔的稳固时间和塔内温度分度漫衍 。
设计参数
常压操作 。
精馏塔：不锈钢筛板塔,开孔率6%
全回流：塔板效率30%--60%、单板效率50% 。
部分回流：塔板效率40%--80%、单板效率40% 。
上升蒸汽量：2 L/h 。
回流比：4--∞ 。
塔顶浓度≥80%
公用设施
水：装置需冷却水，自来水通过装置接口及转子流量计进入塔顶的冷凝器后倾轧 。
电：电压AC220V，功率3.0KW，标准单相三线制 。每个实验室需设置1~2个接所在（清静地及信号地） 。
实验物料：乙醇—正丙醇，外配装备：阿贝折光仪、超等恒温器、乙醇—正丙醇（用户自配） 。
主要装备
304不锈钢塔体（筛板）：φ57×1000mm（筛板数10块），可拆卸，板间距100mm,开孔率6%,单溢流降液管,高硼硅玻璃塔段两个：φ60×100mm 。
冷凝器：304不锈钢，列管式，φ89×300mm 。
塔釜：304不锈钢，容积10L，加热功率2.0KW，自动控温 。
进料罐：容积约15L，分流罐：容积约3L，出料罐：容积约8L；304不锈钢 。
液位计传感器，500mm插入式液位计，4-20mA远传输出，流量检测机构 。
塔釜压力：压力传感器，丈量规模：0-0.1MPa，精度0.5级 。
MP-20RM防腐型磁力泵，进料量：2.5-25L/h 。
温度传感器：Pt100铂电阻，显示精度0.1℃，插入长度可调解，直径φ3mm，检测精馏塔塔底、塔体及塔顶温度 。
回流系统：由2个24V电磁阀和时间继电器控制回流比 。
宇电AI704M（带485接口）多路温度显示仪 。
宇电AI501（带485接口）压力数字显示仪 。
宇电AI501（带485接口）液位数字显示仪 。
宇电AI518（带485接口）温度控制仪，（带手动功效） 。
宇电AI501H（带485接口）回流比控制显示仪 。
电器：接触器、开关、泄电�；た掌� 。
304不锈钢管路、管件及阀门 。
304不锈钢仪表柜：测控、电器装备在实验架上 。
304不锈钢材质框架1500*550*2200mm(长×宽×高)，带脚轮及禁锢脚 。
测控组成

变量

检测机构

显示机构

执行机构

进料流量

磁力泵

转子流量计

手动调理

塔釜液位

液位传感器

数字显示仪表，精度：0.5%FS

自动

塔釜压力

压力传感器

数字显示仪表，精度：0.5%FS

无

液体温度

Pt100铂电阻

数字温度仪表，精度：0.5%FS

无

回流比

回流比继电器

回流比控制仪，精度：0.5%FS

自动

塔釜温度

PT100铂电阻

数字温度控制仪，精度：0.5%FS

固态调压� ？�

软件组成
模拟� ？椋焊叽�16位区分率，RS485通讯模式；功效：温度、液位、回流比、压力等模拟量信号收罗 。配数据收罗软件一套，在线工业组态软件一套 。
