数字型流量计校核实验装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：化工原理实验装置
[规格型号]：TW-HY111/II
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 4542 人关注该产品

产品详情

TW-HY111/II数字型流量计校核实验装置

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

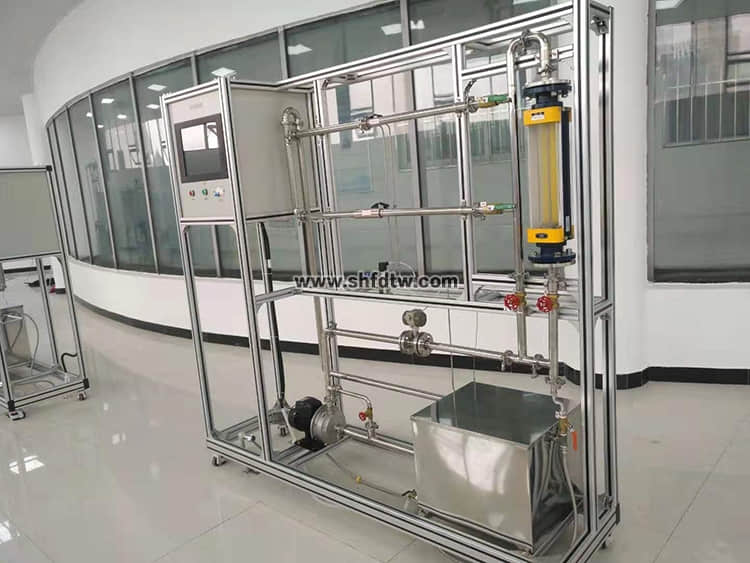

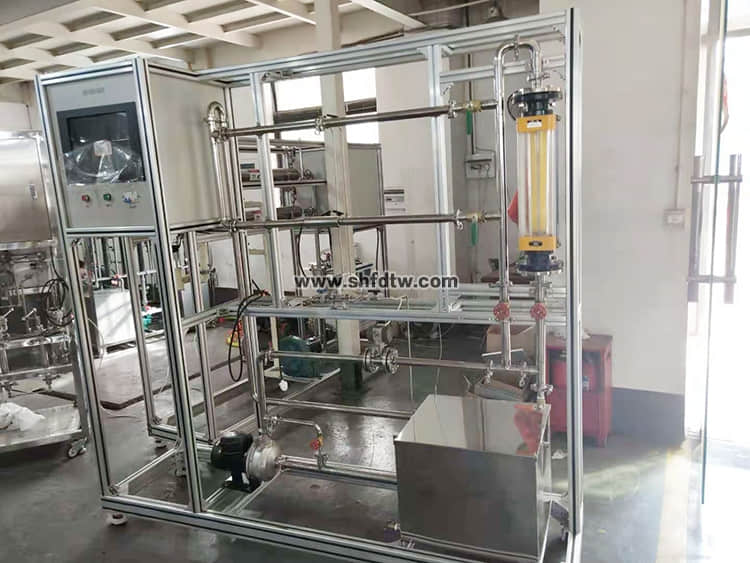

 新款：中央处置惩罚器、触摸屏、高品质铝合金型材框架 价钱：75000元/套

9001cc金沙以诚为本(中国)有限公司官网

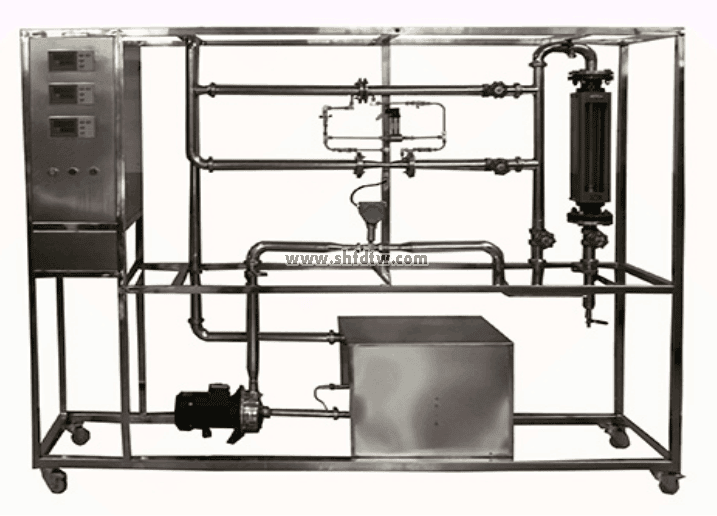

通俗款：63000元/套

装置特点

1、整个装置雅观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的看法。
2、装备结构合理、雅观，结构清晰，整体感强，能够在实验室中体现主实验装备的看法。
3、装备整体为自行式框架结构，并装置有禁锢脚，便于系统的拆卸磨练和搬运。
4、整套装备除去特殊质料外均采都用工业用304不锈钢制造，所有装备均举行细腻抛光处置惩罚，体现了整个装置的工艺完善性。
5、实验系统装置综合了文丘里和孔板流量计两种流量计的校核，使学生学会准确的流量丈量，熟悉准确的引压要领。
6、实验项目可通过阀门调理切换选择，流体出口满管段设计 ；流体流量接纳闸阀调理，流量计量接纳涡轮流量计和数字仪表系统 ；节约压差接纳压力传感器和数字仪表系统。
7、整套系统接纳标准工业仪表控制系统，可举行化工原理实验，也是历程自动化及化工检测仪表实验的优异平台。
8、装置设计可360度视察，实现全方位教学与实验。
9、实验除可直接在控制柜举行所有操作外，还可远程至电脑睁开智能调理及显示仪表+串口通讯+上位监控盘算机模式，配套实验数据收罗及数据处置惩罚软件。数据可通过U盘导出，可毗连打印机打印数据。装置能够实现手动和自动无扰切换操作，并装置清静联锁� ；ず妥远ň爸�，包管装备正常清静运行。

装置功效
1、相识涡轮流量计、孔板流量计、文丘里流量计和转子流量计的结构、事情原理和
主要特点。
2、掌握流量计的标定要领。
3、相识节约式流量计流量系数 C 随雷诺数 Re 的转变纪律， 流量系数 C 简直定要领。
4、学习合理选择坐标系的要领。学会用标准流量计的要领标定流量。
5、测定节约式流量计（孔板、文丘里）的流量标定曲线。
6、测定节约式流量计的雷诺数 Re 和流量系数 C 的关系，并举行较量。
7、测定转子流量计的流量标定曲线。

设计参数
孔板流量计流量：0.2~10m3/h，压差规模：10~100KPa。
文丘里流量计流量：0.2~10m3/h，压差规模：10~150KPa。
转子流量计流量：0.4~4m3/h。
涡轮流量计流量：0.1~10m3/h。
温度：常温。

公用设施
水：装置自带不锈钢水箱，毗连自来水。实验时经离心泵进入测试管路，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需设置1~2个接所在（清静地及信号地）。
实验物料：清洁自来水。外配装备：无。

主要装备
LZB-40 水转子流量计： 流量规模 400～4000 L/h。
孔板流量计流量： 0.2~10m3/h，孔板流量计：孔板喉径：Φ20mm。
文丘里流量计流量：0.2~10m3/h，文丘里流量计：文丘里喉径：Φ14mm。
DN20涡轮流量计：流量规模0.5～8.0m3/h，4-20mA远传输出，流量检测机构 。
压差传感器：量程0～150KPa，4-20mA远传输出，差压检测机构。
宇电AI501 流量数字显示仪。
宇电AI501 温度数字显示仪。
宇电AI501 压差数字显示仪。
不锈钢离心泵：功率 550W，最大流量 5.2m3/h。
水箱：304不锈钢材质，容积80L,带贮水排空底阀，管路循环回水与泵吸入口距离板设计。
管路：304卫生级不锈钢材质，接纳不锈钢快装活接与管路毗连 ；管道活接毗连涡轮流量计。
阀门：接纳304不锈钢阀和优质铜阀。
电器：接触器、开关、泄电� ；た掌�。
304不锈钢仪表柜：测控、电器装备在实验架上。
304不锈钢材质框架1800*500*1800mm(长×宽×高)，带脚轮及禁锢脚。

测控组成

变量

检测机构

显示机构

执行机构

水流量

转子流量计

就地显示

手动阀控

压差

压差传感器

数字显示仪表，精度：0.5%FS

无

液体温度

PT100铂电阻

数字显示仪表，精度：0.5%FS

无

涡轮流量

传感器

数字显示仪表，精度：0.5%FS

手动阀控


软件组成
模拟�？椋焊叽�16位区分率，RS485通讯模式 ；功效：温度、流量、压差等模拟量信号收罗。配数据收罗软件一套，在线工业组态软件一套。
