数字型流体流动阻力实验装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：化工原理实验装置
[规格型号]：TW-HY110/II
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 4800 人关注该产品

产品详情

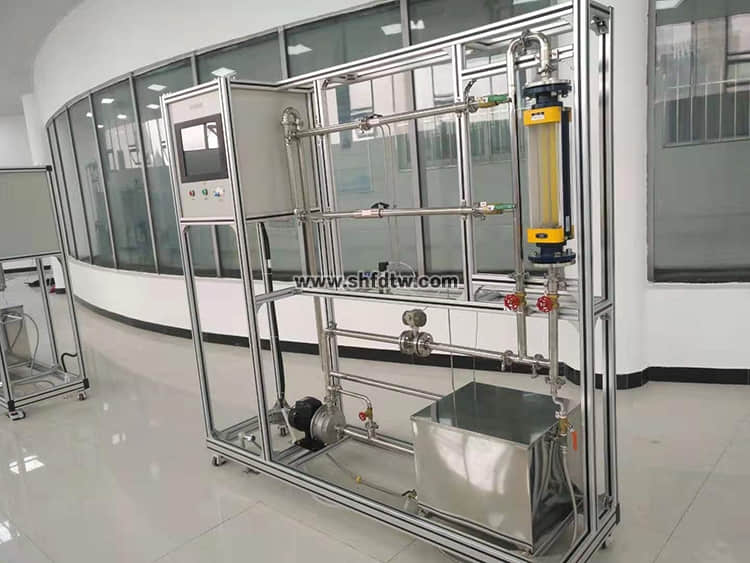

TW-HY110/II数字型流体流动阻力实验装置

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

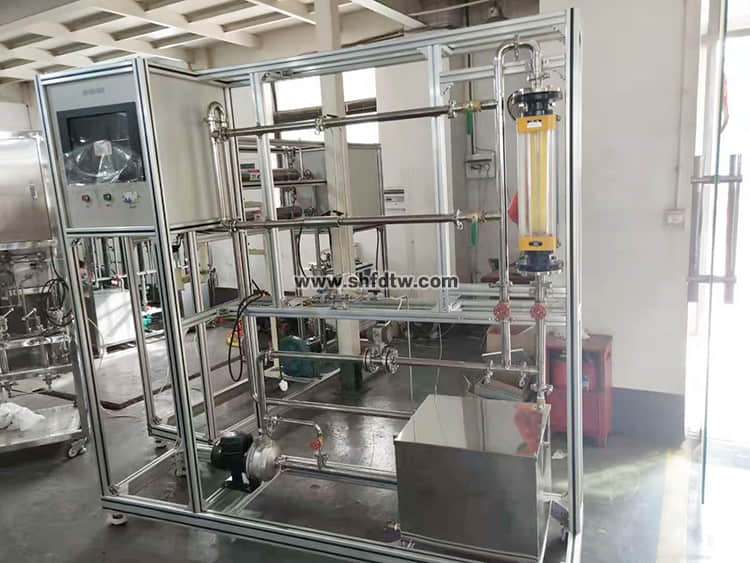

新款：中央处置惩罚器、触摸屏、高品质铝合金型材框架  价钱：85000元/套

9001cc金沙以诚为本(中国)有限公司官网

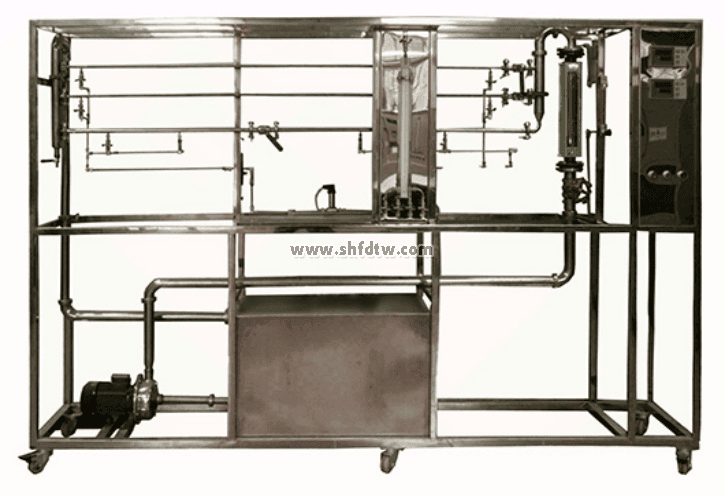

通俗款：69000元/套

装置特点

1、实验装置数据稳固，重现性好，能给实验者较明确的流体阻力看法。
2、整个装置雅观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的看法。
3、装备结构合理、雅观，结构清晰，整体感强，能够在实验室中体现主实验装备的看法。
4、装备整体为自行式框架结构，并装置有禁锢脚，便于系统的拆卸磨练和搬运。
5、整套装备除去特殊质料外均采都用工业用304不锈钢制造，所有装备均举行细腻抛光处置惩罚，体现了整个装置的工艺完善性。
6、管路取压接纳工业标准均压环方法，取压稳固、准确 ；接纳高压用差压传感器和低压用工业标准倒U型压差计，工艺雅观，操作利便。
7、 整套系统接纳标准工业仪表控制系统，可举行化工原理实验，也是历程自动化及化工检测仪表实验的优异平台。
8、装置设计可360度视察，实现全方位教学与实验。
9、实验除可直接在控制柜举行所有操作外，还可远程至电脑睁开智能调理及显示仪表+串口通讯+上位监控盘算机模式，配套实验数据收罗及数据处置惩罚软件。数据可通过U盘导出，可毗连打印机打印数据。装置能够实现手动和自动无扰切换操作，并装置清静联锁� ；ず妥远ň爸�，包管装备正常清静运行。

装置功效
1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定要领。
2、掌握差别流量下摩擦系数λ与雷诺数Re之间关系及其转变纪律。验证在层流、过渡流、湍流区内λ与Re的关系曲线。
3、测定湍流状态下游体流经阀门时的局部阻力系数。
4、学习压差传感器丈量压差，流量计丈量流量的要领。
5、学习合理选择坐标系的要领。

设计参数
流体阻力：
平滑管：雷诺数：500~30000，液体流量：10~1000 L/h，压差规模：10~100KPa。常温、常压操作。
粗糙管：雷诺数：500~30000，液体流量：10~1000 L/h，压差规模：20~150KPa。常温、常压操作。
阀门局部阻力：雷诺数：2000~15000，液体流量：100~1000 L/h，压差规模：10~200KPa。常温、常压操作。

公用设施
水：装置自带304不锈钢水箱，毗连自来水，实验时经离心泵进入测试管路，循环使用。

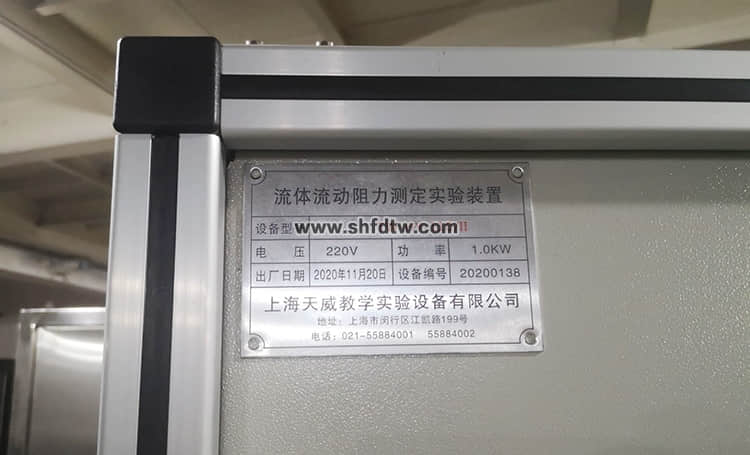

电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需设置1~2个接所在（清静地及信号地）。
实验物料：清洁自来水，外配装备：无。

主要装备
304不锈钢平滑管：管内径d—10mm，管长L—1500mm。
304不锈钢粗糙管：管内径d—12mm，管长L—1500mm，内装不锈钢螺旋丝。
304不锈钢局部管：管内径d—20mm，管长L—1500mm，上有不锈钢阀门一个。
LZB-25水转子流量计：流量规模100～1000L/h。
LZB-10水转子流量计：流量规模10～100 L/h。
DN20涡轮流量计：流量规模0.5～8.0 m3/h，4-20mA远传输出，流量检测机构 。
倒U型压差计，0--600mmH2O。
压差传感器：量程0～200KPa，4-20mA远传输出，压差检测机构。
宇电AI501（带485接口）温度数字显示仪。
宇电AI501（带485接口）流量数字显示仪。
宇电AI501（带485接口）压差数字显示仪。
不锈钢离心泵：功率550W，最大流量5.2m3/h。
水箱：304不锈钢材质，容积80L,带贮水排空底阀，管路循环回水与泵吸入口距离板设计。
管路：304卫生级不锈钢材质，接纳不锈钢快装活接与管路毗连 ；管道活接毗连涡轮流量计。
阀门：接纳304不锈钢阀和优质铜阀。
电器：接触器、开关、泄电� ；た掌�。
304不锈钢仪表柜：测控、电器装备在实验架上。
304不锈钢材质框架2200*550*1800mm(长×宽×高),带脚轮及禁锢脚。

测控组成

变量

检测机构

显示机构

执行机构

水流量

转子流量计

就地显示

手动阀控

水流量

涡轮流量计

数字显示仪表，精度：0.5%FS

手动阀控

压差

压差传感器

数字显示仪表，精度：0.5%FS

无

液体温度

PT100铂电阻

数字显示仪表，精度：0.5%FS

无


软件组成
模拟�？椋焊叽�16位区分率，RS485通讯模式 ；功效：温度、流量、压差等模拟量信号收罗。配数据收罗软件一套，在线工业组态软件一套。
