数字型离心泵综合性能实验装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：化工原理实验装置
[规格型号]：TW-HY108/II
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 4990 人关注该产品

产品详情

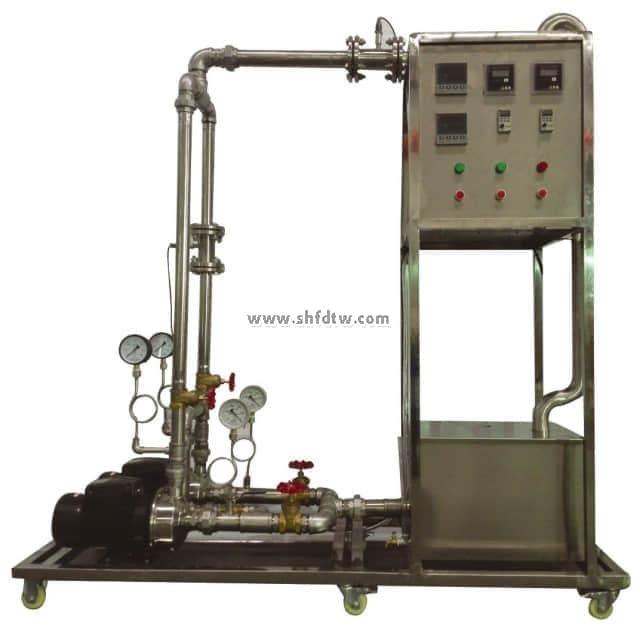

TW-HY108/II数字型离心泵综合性能实验装置

9001cc金沙以诚为本(中国)有限公司官网

装置特点

1、整个装置雅观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的看法。
2、装备结构合理、雅观，结构清晰，整体感强，能够在实验室中体现主实验装备的看法。
3、装备整体为自行式框架结构，并装置有禁锢脚，便于系统的拆卸磨练和搬运。
4、整套装备除去特殊质料外均接纳工业用304不锈钢制造，所有装备均举行细腻抛光处置惩罚，体现了整个装置的工艺完善性。
5、装备包括两个水泵，既可单独测试，也有举行串、并联测试，并具有自力的速率控制。
6、流量丈量接纳了转子流量计或涡轮流量计+数字流量仪表的方法，数字流量仪表对涡轮流量计线性系数具有较强的赔偿功效，并且直接显示流量数据。
7、电念头功率接纳单相交流功率丈量仪表测得。与智能仪表相连实现电念头功率的自动丈量，数据准确，可让学生掌握电念头有用功率的现实丈量要领。
8、离心泵置于水箱上方，离心泵入口管道装置有底阀，同时装置有离心泵启动排气装置，阻止了离心泵叶轮及腔体长时间浸泡在水中，大大延伸装备寿命。
9、整套系统接纳标准工业仪表控制系统，可举行化工原理实验，也是历程自动化及化工检测仪表实验的优异平台。
10、装置设计可360度视察，实现全方位教学与实验。
11、实验除可直接在控制柜举行所有操作外，还可远程至电脑睁开智能调理及显示仪表+串口通讯+上位监控盘算机模式，配套实验数据收罗及数据处置惩罚软件。数据可通过U盘导出，可毗连打印机打印数据。装置能够实现手动和自动无扰切换操作，并装置清静联锁� ；ず妥远ň爸�，包管装备正常清静运行。

装置功效
1、使学生充分相识离心泵的结构与特征，熟悉离心泵的事情方法和操作流程。
2、能够举行单泵、双泵串并联操作。
3、熟悉组成管路的种种管件、阀门，相识温度、压力、电功率、流量等就地显示仪表及传感检测装备，掌握涡轮流量计的丈量原理及使用要领。
4、测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特征曲线。
5、测定流量调理阀某一开度下管路特征曲线。
6、能够举行双泵串、并联性能测定和管路特征测定。
7、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特征曲线。
8、掌握多元回归的要领，回归（H-Q、η-Q、N-Q）关系曲线。

设计参数
单泵：液体流量：0.2～7.2m3/h，离心泵出口压力：0-0.2MPa，离心泵的扬程(H)：0-20m，离心泵轴功率(N)：0.43-0.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/min。
双泵串联：液体流量：0～10.5m3/h，离心泵出口压力：0-0.4MPa，离心泵的扬程(H)：0-40m，离心泵轴功率(N)：0.43-1.85KW，离心泵效率（η）：0-60%、离心泵转速：0-2900 r/min。
双泵并联：液体流量：0～14.0m3/h，离心泵出口压力：0-0.2MPa，离心泵泵的扬程(H)：0-20m，离心泵轴功率(N)：0.43-1.85KW，离心泵效率（η）：0-60%、离心泵转速：0-2900 r/min。
液体温度：常温。

公用设施
水：装置自带304不锈钢水箱，毗连自来水。实验时经离心泵进入测试管路，循环使用。
电：电压AC220V，功率2.0KW，标准单相三线制。每个实验室需设置1~2个接所在（清静地及信号地）。
实验物料：清洁自来水，外配装备：无。

主要装备
单相矢量变频器，规格：（0-50）Hz。
压力传感器：丈量规模0-0.6MPa，精度0.5级。
负压传感器：丈量规模-0.1-0MPa，精度0.5级。
光电传感器：数显，丈量规模0~2999rpm，精度1rpm，转速检测机构。
宇电AI708H（带485接口）数显转速检测仪。
宇电AI601（带485接口）智能功率数字显示仪。
宇电AI501（带485接口）温度数字显示仪。
宇电AI704M（带485接口）压力数字显示仪。
宇电AI702M（带485接口）流量数字显示仪。
DN40涡轮流量计：1~20m3/h，4-20mA远传输出，流量检测机构。
不锈钢离心泵：功率750W，最大流量7.2m3/h ；2台。
水箱：304不锈钢材质，容积100L,带贮水排空底阀，管路循环回水与泵吸入口距离板设计。
管路：304卫生级不锈钢材质，接纳不锈钢快装活接与管路毗连，总出口闸阀 ；管道法兰毗连涡轮流量计。
电器：接触器、开关、泄电� ；た掌�。
304不锈钢仪表柜：测控、电器装备在实验架上。

304不锈钢材质框架1900*600*1900mm（长×宽×高），带脚轮及禁锢脚。



测控组成

变量

检测机构

显示机构

执行机构

液体温度

PT100铂电阻

数字显示仪表，精度：0.5%FS

无

液体流量

涡轮流量计

数字显示仪表，精度：0.5%FS

变频器

泵入口压力

负压传感器

数字显示仪表，精度：0.5%FS

无

泵出口压力

压力传感器

数字显示仪表，精度：0.5%FS

无

泵功率

功率变送器

数字显示仪表，精度：0.5%FS

无

电机转速

光电传感器

数字显示仪表，精度：0.5%FS

无

软件组成

模拟�？椋焊叽�16位区分率，RS485通讯模式 ；功效：温度、流量、压力、功率、转速等模拟量信号收罗。配数据收罗软件一套，在线工业组态软件一套。
