盘算机历程控制间歇反应操作实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：化工单位操作实训装置
[规格型号]：TW-SX209
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 4812 人关注该产品

产品详情

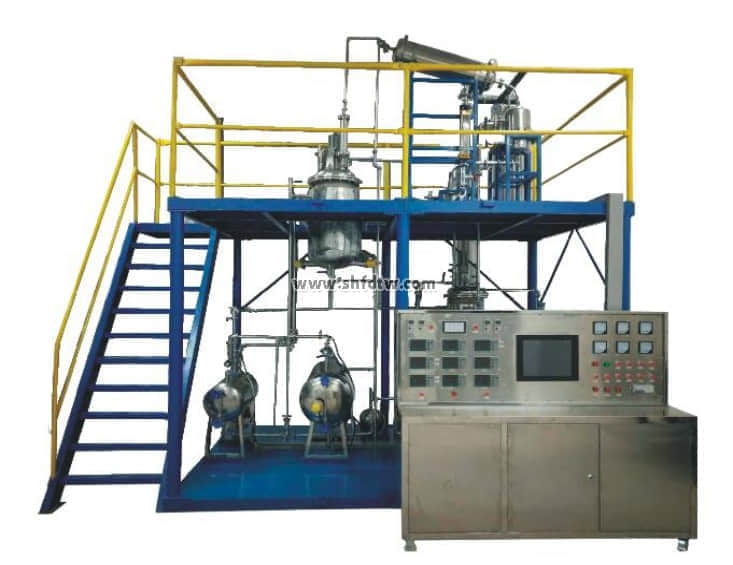

TW-SX209盘算机历程控制间歇反应操作实训装置

9001cc金沙以诚为本(中国)有限公司官网

装置功效

1. 反应釜岗位手艺：质料配料加料操作 ；水浴温度控制操作、反应控制操作 ；搅拌器操作 ；反应回流操作 ；物料出料操作。
2. 中和釜岗位手艺：后处置惩罚（中和）液配料加料操作 ；搅拌器操作 ；物料中和操作 ；物料出料操作。
3. 换热岗位手艺：列管换热器操作 ；夹套式换热器操作 ；蛇管式换热器操作 ；汽-水换热系统操作。
4. 流体运送岗位手艺：离心泵的开停车及流量调理操作 ；真空泵及真空度调理操作。
5. 现场工控岗位手艺：泵的变频调理及手阀调理 ；换热器温度测控 ；反应器温度测控 ；手动闸阀调理 ；贮罐液位低报警 ，液位调理控制 ；加热系统与物料流量的联调操作 ；物料配送及取样检测操作。
6. 化工仪表岗位手艺：流量计、液位计、变频器、电磁阀、差压变送器、热电阻、历程控制器、声光报警器、调压�？榧爸种志偷氐芍刚氡淼鹊氖褂� ；单回路、串级控制和比值控制等控制计划的实验。
7. 就地及远程控制岗位手艺：现场操作报表的制作、纪录 ，现场控制台仪表与微机通讯 ，实时数据收罗及历程监控 ；总控室控制台与现场控制台通讯 ，各操作工段切换、远程监控、流程组态的上传下载。

设计参数
装置整体接纳工程化结构 ，两层安排 ，一层为主操作区 ，二层主要为视察区。
反应釜内压力（表压）：0～0.05MPa。
中和釜内压力（表压）：0～0.05MPa。
反应釜容积50L ，反应温度50-80℃。
加料量为16L左右。

整机参数
装备尺寸：3700x2000x3500mm（长x宽x高 ） ，可凭证实训园地现实高度和园地面积举行调解 ，整机接纳钢制喷塑框架 ，带两层操作平台 ，一层平面利便装置、磨练 ，二层有清静斜梯通上并有护栏、防滑板。

电气系统
标准工业操作台 ，内装置泄电� ；た掌亍⒌缌餍托沟绫 ；て鞒浞炙剂咳松砬寰脖 ；� ；同时每一组强电输出都有旋钮开关控制 ，包管装备清静 ，操作控制便捷 ；装有分相指示灯 ，开关电源等。外型尺寸：1400x800x1300mm（长x宽x高 ）。

公用设施
水：实验用水由现场水龙头接入热水罐和冷水罐。
电：电压AC380V ，三相四线制（三前方一零线）。需设置1~2个接所在（清静地及信号地）。

主要装备
反应釜：304不锈钢夹套反应釜 ，V=50L,常压 ，带冷却盘管、电加热管 ，带搅拌电机、清静阀。
中和釜：304不锈钢夹套反应釜 ，V=50L,常压,带搅拌电机。
质料罐：304不锈钢 ，φ325x630 mm 2个
中和液高位槽：304不锈钢 ，φ325x630 mm 1个
产品罐：304不锈钢 ，φ325x760 mm 1个
热水槽：304不锈钢 ，φ426x880 mm 1个
循环水槽：304不锈钢 ，φ325x760 mm  1个
蒸馏储槽：304不锈钢 ，φ219x340 mm  1个
卧式冷凝器：304不锈钢 ，φ219x750 mm ，F=0.26m2 1个
进料泵 流量3.6m3/h,扬程15m ，功率370W 2台
真空泵 不锈钢旋片真空泵4L/s ，U=380V 1台
循环水泵 不锈钢离心泵 功率370W 1台
进料转子流量计:2.5-25L/h。
变频器 ，3台 ；电磁阀 ，7个
遐想盘算机：CPU双核2.0 ，2G DDR2内存 ，硬盘500G ，光驱 ，鼠标 ，键盘 ，显示器：19”液晶显示屏。二年质保。操作系统：中文专业版WINXP。

上位机监控软件
RS485/232通讯转换器,MCGS工业组态软件一套（附64点软件狗） ，在线监控软件一套。

测控组成

变量

检测机构

显示机构

执行机构

质料a流量

转子流量计

转子流量计

阀门

质料b流量

转子流量计

转子流量计

阀门

冷凝器冷却水流量

转子流量计

转子流量计

阀门

热水槽液位控制

磁翻板远传液位计

宇电AI501报警

自控

冷水罐液位控制

磁翻板远传液位计

宇电AI708报警

自控

质料罐A液位

标尺玻璃管液位计

现场显示

无

质料罐B液位

标尺玻璃管液位计

现场显示

无

中和罐液位

标尺玻璃管液位计

现场显示

无

产品罐液位

标尺玻璃管液位计

现场显示

无

冷凝液槽液位

标尺玻璃管液位计

现场显示

无

反应釜内压力

指针式压力表

现场显示

无

中和釜内压力

指针式压力表

现场显示

无

冷凝液槽压力

指针式压力表

现场显示

无

自来水入口压力

指针式压力表

现场显示

无

反应釜内温度

PT100铂电阻

宇电显示仪

自控

中和釜内温度

PT100铂电阻

宇电显示仪

自控

反应釜夹套温度

PT100铂电阻

宇电显示仪

自控

反应釜加热温度

PT100铂电阻

宇电显示仪

固态调压

热水槽加热温度

PT100铂电阻

宇电显示仪

固态调压

冷凝器冷却水出口温度

PT100铂电阻

宇电显示仪

自控
