盘算机历程控制流体运送操作实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：化工单位操作实训装置
[规格型号]：TW-SX205
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 5244 人关注该产品

产品详情

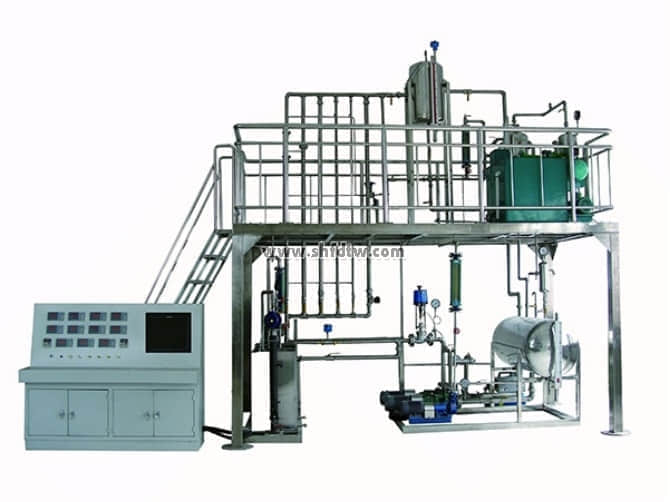

TW-SX205盘算机历程控制流体运送操作实训装置

9001cc金沙以诚为本(中国)有限公司官网

装置功效

1、集成了流体流动和流体运送机械两个单位操作内容的实验教学。能周全相识流体流动历程中所涉及的流体阻力、流量计性能、离心泵性能及管路性能看法和实验要领。
2、本装置模拟工艺生产系统 ，设置流量比值调理系统 ，训练学生现实化工生产的操作能力。实现流体运送：液相运送和气相运送 ，以及真空运送 ，通过装置可以完成离心泵的各个实验以及管路阻力的各个实验 ，磨炼学生判断和扫除故障的能力。
3、通过现场控制台仪表与微机通讯 ，实时数据收罗及历程监控；总控室控制台与现场控制台通讯 ，各操作工段切换、远程监控、流程组态的上传下载等实现就地及远程控制岗位手艺培训。

设计参数
压力控制：离心泵入口压力：-15～-6Pa。
1号泵单独运行时出口压力：0.15～0.27MPa（流量为0-6m3/h)。
两台泵串联时出口压力：0.27～0.53MPa（流量为0-6m3/h）m3/h。
两台泵并联时出口压力：0.12～0.28MPa（流量为0-7m3/h）。
压降规模：平滑管阻力压降：0～7KPa（流量为0-3m3/h）。
局部阻力管阻力压降：0～22KPa（流量为0-3m3/h）。
离心泵特征流体流量：2-7m3/h。
阻力特征流体流量：0-3m3/h。
液位控制：吸收塔液位：1/3～1/2。

整机参数
装备尺寸： 4000x2000x3500mm（长x宽x高 ） ，(可凭证实训园地现实高度和园地面积举行调解) ，整机接纳钢制喷塑框架 ，带两层操作平台 ，一层平面利便装置、磨练 ，二层有清静斜梯通上并有护栏、防滑板。

电气系统
标准工业操作台 ，内装置泄电�；た掌亍⒌缌餍托沟绫；て鞒浞炙剂咳松砬寰脖；�；同时每一组强电输出都有旋钮开关控制 ，包管装备清静 ，操作控制便捷；装有分相指示灯 ，开关电源等。外型尺寸1400×800×1300mm（长×宽×高）。

公用设施
水：实训历程中水可循环使用 ，实训竣事后排空即可。
电：电压AC380V ，功率2kW ，三相四线制（三前方一零线）。需设置1~2个接所在（清静地及信号地）。
实验物料：清洁自来水。

主要装备
304不锈钢吸收塔：φ325x1300mm ，110L。
304不锈钢高位槽：φ426x700mm ，100L。
304不锈钢缓冲罐：Φ400x500mm ，60L。
304不锈钢质料水槽：1000x600x500mm ，300L。
1号泵：离心泵,P=0.5KW,流量Qmax=6m3/h,U=380V。
2号泵：离心泵,P=0.5KW,流量Qmax=6m3/h,U=380V。
真空泵：旋片式 ，P=0.37KW ，真空度Pmax=-0.06kPa ，U=220V。
空气压缩机：往复空压机 ，P=2.2KW,流量Qmax=0.25m3/min,U=220V。
遐想盘算机：CPU双核2.0 ，2G DDR2内存 ，硬盘500G ，光驱 ，鼠标 ，键盘 ，显示器：19”液晶显示屏。二年质保。操作系统：中文专业版WINXP 。

上位机监控软件
RS485/232通讯转换器,MCGS工业组态软件一套（附64点软件狗） ，在线监控软件一套。


 9001cc金沙以诚为本(中国)有限公司官网

测控组成

变量

检测机构

显示机构

执行机构

1号泵出口压力

压力表

压力表就地显示

无

1号泵入口压力

压力表

压力表就地显示

无

2号泵出口压力

压力表

压力表就地显示

无

2号泵入口压力

压力表

压力表就地显示

无

液位罐压力

压力表

压力表就地显示

无

平滑管压力差

压力表

压力表就地显示

无

粗糙管压力差

压力表

压力表就地显示

无

吸收塔压力

压力表

压力表就地显示

无

缓冲罐压力

压力表

压力表就地显示

无

1#2#泵出水总管压力

压力表

压力表就地显示

无

液位罐温度

PT100铂电阻

宇电AI702

自控

1#2#泵出水总管流量

转子流量计

现场显示

阀门


设计参数

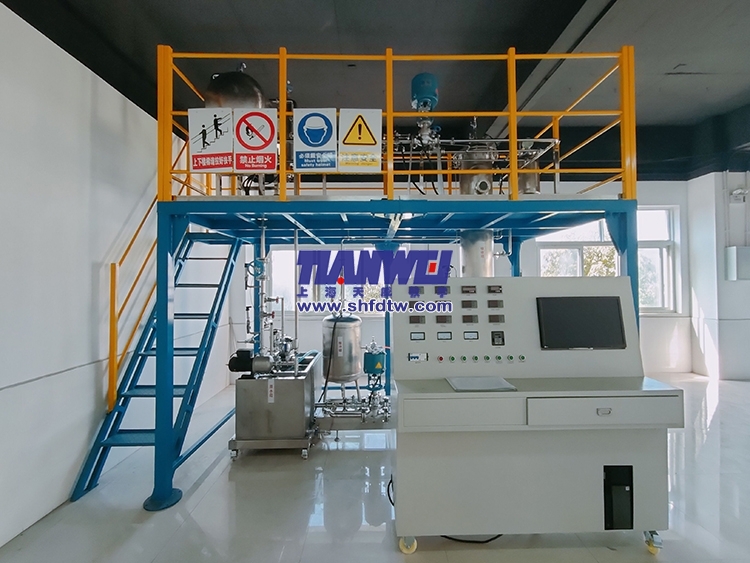

装置整体接纳工程化结构 ，两层安排 ，一层为主操作区 ，二层主要为视察区。
质料处置惩罚量：16-160L/h。

整机参数
装备尺寸： 3700x2000x3500mm（长x宽x高 ） ，可凭证实训园地现实高度和园地面积举行调解 ，整机接纳钢制喷塑框架 ，带两层操作平台 ，一层平面利便装置、磨练 ，二层有清静斜梯通上并有护栏、防滑板。

电气系统
标准工业操作台 ，内装置泄电�；た掌亍⒌缌餍托沟绫；て鞒浞炙剂咳松砬寰脖；�；同时每一组强电输出都有旋钮开关控制 ，包管装备清静 ，操作控制便捷；装有分相指示灯 ，开关电源等。外型尺寸：1400x800x1300mm（长x宽x高 ）。

公用设施
水：自来水由现场水龙头接入水箱。
电：单相 ，电压AC220V ，需设置1~2个接所在（清静地及信号地）。
实验物料：清洁自来水。

主要装备
萃取塔：有机玻璃段Φ100x1400mm ，全塔高度3400mm ，塔顶、塔底为316L不锈钢
转盘数：14个 ，材质：316L不锈钢。
萃取相料罐、萃余相料罐、质料罐、萃取剂罐、：75L ，316L不锈钢。
萃余分相罐：6L ，316L不锈钢。
重相泵、轻相泵：不锈钢 ，流量3.6m3/h ，扬程14m ，功率370W。
搅拌电机：220V,200W ，100-200r/min。
液体流量计：16-160L/h。
遐想盘算机：CPU双核2.0 ，2G DDR2内存 ，硬盘500G ，光驱 ，鼠标 ，键盘 ，显示器：19”液晶显示屏。二年质保。操作系统：中文专业版WINXP 。

上位机监控软件
RS485/232通讯转换器,MCGS工业组态软件一套（附64点软件狗） ，在线监控软件一套。

测控组成

变量

检测机构

显示机构

执行机构

重相流量

转子流量计

转子流量计读数

阀门

轻相流量

转子流量计

转子流量计读数

阀门

质料液温度

PT100铂电阻

宇电显示仪

无

轻相出口温度

PT100铂电阻

宇电显示仪

无

塔顶温度

PT100铂电阻

宇电显示仪

无

塔底温度

PT100铂电阻

宇电显示仪

无
