共沸精馏实验装置

逐日一博

MPS�？榛嵝宰远呤笛迪低� MPS�？榛嵝宰远呤笛迪低呈笛底爸糜缮狭霞觳庹尽⒒凳职嵩苏尽⒆远庸ふ尽⒆爸冒嵩苏尽⒎掷嗾尽�5.7英寸触摸控制屏、常用工具及备件箱等部分组成。...[详情]

[产品分类]：化学工程、化工工艺实验装置: [规格型号]：TW-GY305
[产品价钱]：询价: [参数下载]：
[联系电话]：021-55884002: [QQ]：; [微信]：
已有 3911 人关注该产品

产品详情

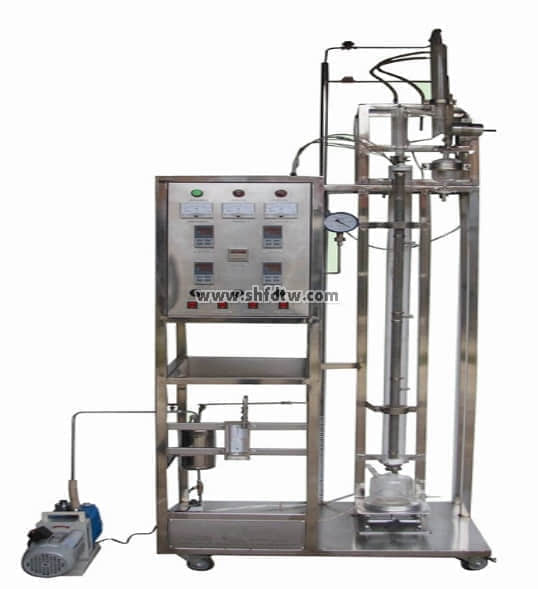

TW-GY305共沸精馏实验装置

9001cc金沙以诚为本(中国)有限公司官网

装置功效

1、通过实验加深对共沸精馏历程的明确。
2、熟悉共沸精馏装备的结构，掌握共沸精馏操作要领。
3、能够对共沸精馏历程做全塔物料衡算。
4、学会使用阿贝折射仪剖析液体组成。

主要设置
玻璃精馏塔、冷凝器、油水疏散器、再沸器、预热器、温度控制仪、温度显示仪、压力表、不锈钢框架、控制屏。

公用设施
水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后倾轧。
液：装置自带玻璃高位槽。实验时进入精馏塔釜。
电：电压AC220V，功率2KW，标准单相三线制。

手艺参数
1、玻璃塔体（填料）：φ30×1400mm，无侧口，φ3x 3 mm不锈钢θ环型填料；填料层高：1200mm；蒸馏釜容积：500ml。
2、塔釜加热器：智能化控温电加热套，功率800W；塔外壁镀有金属保温膜，通电使塔身加热保温，功率300W。
3、塔顶、塔釜测温数字显示，数显仪表精度FS≤0.2%。
4、塔顶冷凝管为蛇形冷凝器带油水疏散器结构（带摆动回流），既可接纳分相回流，又可接纳混相回流�；亓鞅瓤刂破鳎菏奔浼痰缙�，按秒举行时间控制。
5、数字温度显示仪，釜温0~150℃，馏出温度：0~100℃。精度：0.1℃。
6、正泰电器：接触器、开关、泄电�；た掌�。
7、304不锈钢仪表柜：测控、电器装备在实验架上。
8、形状尺寸：1200×550×1800mm（长×宽×高），形状为可移动式设计，带3寸双刹车轮。

测控组成

变量	检测机构	显示机构	执行机构
回流比	回流比继电器	回流比控制显示仪	回流比控制显示仪
塔节温度	PT100铂电阻	数字温度仪表	无
塔顶温度	PT100铂电阻	数字温度仪表	无
塔釜温度	PT100铂电阻	数字温度控制仪	固态调压�？�
