基本速成制图模子
- [产品分类]：工程制图实验室
- [规格型号]：
- [产品价钱]：280.00
- [参数下载]：无
- [联系电话]：021-55884002
- [QQ]：
- [微信]：
- 已有 7299 人关注该产品
产品详情
基本速成制图模子
基本速成制图模子实践性较强 ，是作育学生使用投影法基来源理 ，作育熟悉图解并剖析空间几何问题的知识 ，提高学生空间想象和形象头脑以及绘制和阅读零、部件等图样的综合能力 。该产品具有显着的代表性和经济性 ，是学生入手一份不可多得的适用性制图模子 。
基本速成制图模子是凭证劳动出书社和机械工业出书社《机械制图》专业课本精选具有代表性的种种机械零(部)件图样制成配有立体图(剖视图)的标准模子 。
外盒尺寸：265×225×65mm

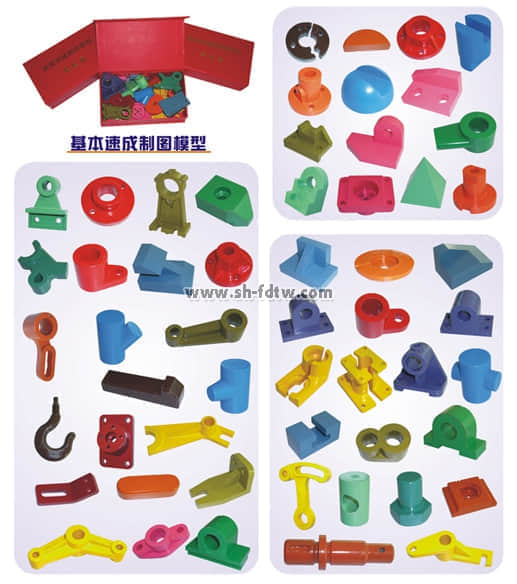

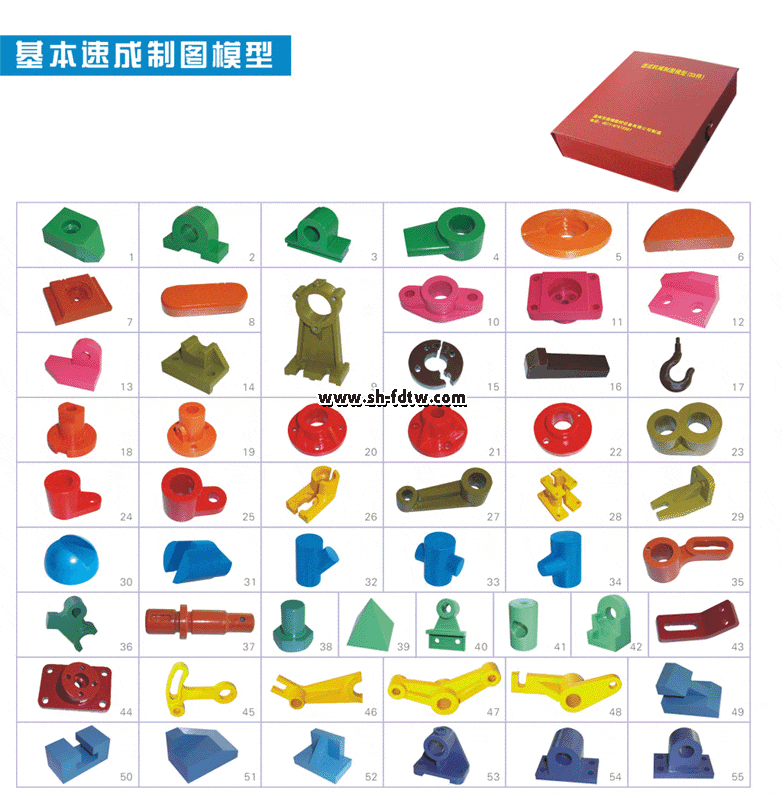

学生速成机械制图绘图立体零件模子（55件）
一、质料：塑料；
二、模子规格：20mm～90mm；

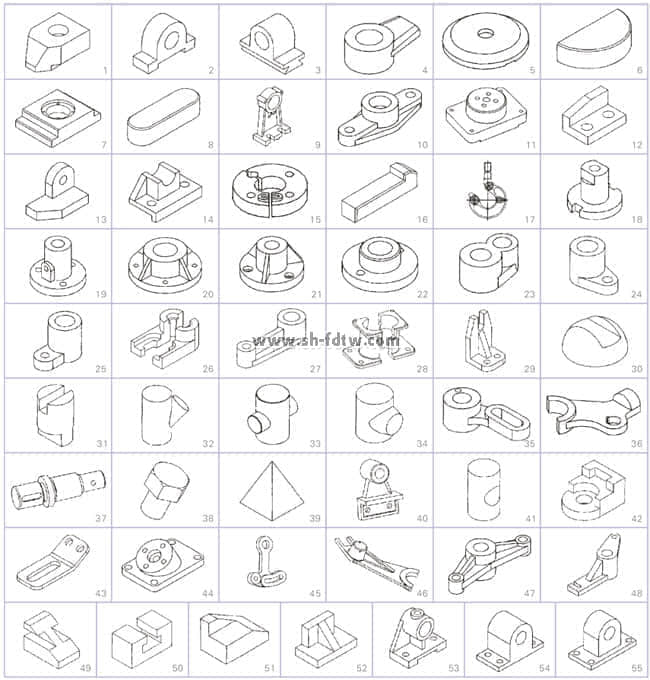

三、模子组成：学生速成机械制图绘图立体零件模子 ，每套至少包括55个零件模子 ，零件模子名称详细如下：
1.补画圆筒开槽体的左视图（对应王幼龙主编第三版《机械制图》图5-11）；
2.两外貌的毗连关系（对应劳动版第五版《机械制图》图5-2c）；
3.倾斜于投影面的截面的投影为类似形（对应劳动版第五版《机械制图》图5-26a）；
4.支架的斜二测图画法（对应王幼龙主编第三版《机械制图》图4-13）；
5.三视图的形成（对应王幼龙主编第三版《机械制图》图3-6）；
6.组合体的组合形成（对应劳动版第五版《机械制图》图5-1b）；
7.用线面剖析法看图（对应王幼龙主编第三版《机械制图》图5-2b）；
8.切割式组合体（对应王幼龙主编第三版《机械制图》图5-6）；
9.基本视图的设置关系（对应王幼龙主编第三版《机械制图》图6-2）；
10.两外貌的毗连关系（对应劳动版第五版《机械制图》图5-2d）；
11.倾斜结构视图的形成（对应劳动版第五版《机械制图》图6-7）；
12.与投影面倾斜角度不大于30的圆 ，圆弧画法（对应劳动版第五版《机械制图》图6-34）；
13.轴承座的尺寸基准（对应王幼龙主编第三版《机械制图》图5-23）；
14.支架的结构剖析（对应王幼龙主编第三版《机械制图》图8-42）；
15.用相交剖切面剖切时未剖到部分仍按原位投射（对应劳动版第五版《机械制图》图6-26）；
16.两外貌的毗连关系（对应劳动版第五版《机械制图》图5-2b）；
17.支架（对应金大鹰主编第四版《机械制图》图4-20）；
18.局部视图（对应王幼龙主编第三版《机械制图》图6-4）；
19.两外貌的毗连关系（对应劳动版第五版《机械制图》图5-2a）；
20.半剖视（对应王幼龙主编第三版《机械制图》图6-13）；
21.几个相交的剖切面（对应王幼龙主编第三版《机械制图》图6-12）；
22.全剖视图（对应劳动版第五版《机械制图》图6-14）；
23.剖视图（对应王幼龙主编第三版《机械制图》图6-8）；
24.轴承座的看图要领（对应王幼龙主编第三版《机械制图》5-25）；
25.断面图的特殊画法（对应劳动版第五版《机械制图》图6-29）；
26.旋转视图（对应金大鹰主编第四版《机械制图》图5-8）；
27.形体剖析和视图（对应王幼龙主编第三版《机械制图》5-1）；
28.用三个相交剖切平面获得的剖视图（对应劳动版第五版《机械制图》图6-25）；
29过滤线画法（对应劳动版第五版《机械制图》图8-10）；
30.重合断面（对应劳动版第五版《机械制图》图6-30）；
31半圆键（对应劳动版第五版《机械制图》图7-15b）；
32.圆柱穿孔后相贯线的投影（对应劳动版第五版《机械制图》图3-24）；
33.断面图与剖视图的较量（对应劳动版第五版《机械制图》图6-27）；
34.切割形组合体的绘图办法（对应劳动版第五版《机械制图》图5-9）；
35.几种常见的相贯线（对应金大鹰主编第四版《机械制图》图3-3）；
36.圆台和圆柱轴线正交的相贯线投影（对应劳动版第五版《机械制图》图3-27）；
37.两圆柱正交时相贯线的转变（对应劳动版第五版《机械制图》图3-25）；
38.省略标注（对应王幼龙主编第三版《机械制图》6-30）；
39.座（对应金大鹰主编第四版《机械制图》图4-20）；
40.机件的肋 ，轮辐 ，孔等结构画法（对应劳动版第五版《机械制图》图6-36a）；
41.剖视图中须要的虚线（对应金大鹰主编第四版《机械制图》图5-14）；
42.局部剖视（对应王幼龙主编第三版《机械制图》图6-17）；
43.机件的肋 ，轮辐 ，孔等结构画法（对应劳动版第五版《机械制图》图6-36b）；
44.圆弧毗连的三种情形（对应王幼龙主编第三版《机械制图》图2-19）；
45.用二个平行剖切平面剖切时的剖视图的画法（对应劳动版第五版《机械制图》图6-22）；
46.相交平面和柱面剖切的全剖视图（对应金大鹰主编第四版《机械制图》图5-41）；
47.垫块正等测图（对应王幼龙主编第三版《机械制图》图4-5）；
48.补画只做三视图所缺图线（对应王幼龙主编第三版《机械制图》图6-27）；
49.视图中线框和图线的寄义（对应劳动版第五版《机械制图》图5-20）；
50.讨论外貌截交线的作图办法（对应劳动版第五版《机械制图》图3-15）；
51.棱锥外貌上点的投影（四棱锥）（对应王幼龙主编第三版《机械制图》图3-5）；
52.切槽半圆球的投影作图（对应劳动版第五版《机械制图》图3-20）；
53.物体各组成部分特征显着的视图（对应劳动版第五版《机械制图》图4-25）；
54.倾斜于投影面的截面的投影为类似形（对应劳动版第五版《机械制图》图5-26b）；
55.剖视图上的虚线（对应王幼龙主编第三版《机械制图》图19） 。
