安卓教学实验箱
- [产品分类]：实验箱系列
- [规格型号]：TW-X42
- [产品价钱]：询价
- [参数下载]：
- [联系电话]：021-55884002
- [QQ]：
- [微信]：
- 已有 16419 人关注该产品
产品详情

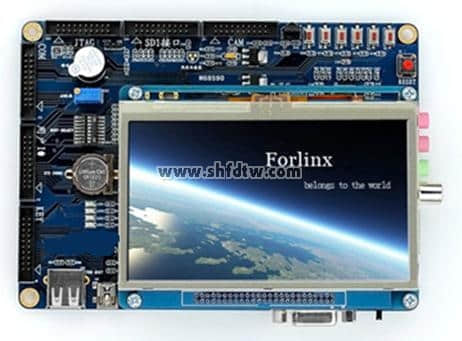

S3C6410开发板品质包管
1、开发板接纳“焦点板+底板”结构 ，比整板结构更易于产品应用；
2、板对板之间选用优异毗连器 ，镀金工艺可包管其终年运行不氧化；
3、整个焦点板所有机械贴片 ，杜绝手工焊接造成的众多隐患；
4、为包管用户自行设计的产品品质 ，接纳6410焦点板用户可免费获得底板插座 。
S3C6410开发板性能
1、独家推出8 Bit硬件纠错算法 ，很好的包管了用户产品运行的可靠性；
2、精彩的电源治理：线性电源+开关电源相组合 ，在降低功耗的同时包管系统稳固性；
3、首家支持MLC 2G Nand ，使用MLC的Nand可大幅提高容量和性价比 ，是目今电子装备的主流存储介质 ，该手艺对产品级用户尤为适用；
4、专业的高速PCB设计：充分思量信号完整性 ，合理运用盲埋孔 ，做到要害信号隔离、等长机制以及串扰与反射考量 ，军工制板工艺；
5、通过强粉尘、震惊、崎岖温（-20°至 +70°）等工业情形磨练；
6、超强的扩展能力：焦点板引出绝大部分CPU资源 ，包括8*8矩阵键盘及种种总线、GPIO等 。
S3C6410开发板应用
1、支持WinCE、Linux、Android等系统的一键烧写 ，宿主机可完善支持Windows 2000、Windows XP、Windows7等主流操作系统；
2、配件最富厚： 支持WIFI、GPS、GPRS、3G、VGA/TV、摄像头、液晶屏、HDMI数字高清�？榈瘸Ｓ门浼� ，独家支持CAN、RS485、矩阵键盘、电源治理等选配�？� ，并提供响应驱动及应用程序；
3、一连的软件更新：包括linux、WinCE、Android在内的操作系统会一直升级 ，我们将提供应用户最稳固的软件版本 ，以及最富厚的应用例程 ，并开放源码 ，用户可自由下载；
4、配套资料是由工程师全心准备的学习教程和操作手册 。首创全图形化指导和视频解说形式 ，力争条理清晰、内容富厚、生动易懂；
5、为客户提供完善快捷的售后效劳 ，包括开发板手艺解答和产品质量包管 。
硬件参数
焦点板资源
1、Samsung S3C6410处置惩罚器 ，ARM1176JZF-S内核 ，主频533MHz/667MHz
2、长宽尺寸仅5CM*6CM ，现为业内最小
3、引出脚多达320个 ，完全知足用户的种种扩展需求
4、128M字节DDR内存 ，256M Byte Nand Flash ，独家推出8Bit硬件纠错算法 ，存储清静可靠
5、256M字节DDR内存 ，2G Byte Nand Flash ，独家推出8Bit硬件纠错算法 ，存储清静可靠
6、12MHz、48MHz、27MHz、32.768KHz时钟源
7、接纳入口高质量板对板接插件 ，确保恒久运行可靠性
8、支持5V电压供电
底板资源
1、一个复位按键 ，接纳专用芯片举行复位 ，稳固可靠
2、接纳8位拨码开关设置系统启动方法
3、共4个串口 ，包括1个五线RS 232电平串口（DB9母座）和3个三线TTL电平串口（20pin 2.0mm间距插头座）
4、1个100M网口 ，接纳DM9000AE ，带毗连和传输指示灯
5、1个USB HOST插口 ，支持USB1.1协议 ，可插鼠标、U盘等
6、1个USB Slave接口 ，支持USB2.0协议 ，使用Mini-USB插座 ，可与PC毗连
7、1个高速SD卡座 �？梢允迪諷D Memory功效和SDIO功效
8、1个无线网卡接口（WIFI）
9、3个3.5mm标准立体声音频插座 。其中包括1个音频输出插座 ，可与耳机毗连；1个话筒输入插座；1个线路输入插座
10、触摸板接口支持4线电阻式触摸板
11、1路CVBS输出接口（PAL / NTSC）
12、1个CMOS摄像头接口 ，支持ITU-RBT601/656 8位模式 ，使用10*2插针毗连器
13、内部实时时钟 ，带有后备锂电池座 ，断电后系统时间不丧失
14、1个JTAG接口 ，使用10*2插针毗连器
15、1个单线数字式温度传感器接口（可接DS18B20�？椋�
16、1个红外�？�
17、4个LED
18、2路 IIC
19、1个蜂鸣器
20、3个10×2插针扩展口 。一个 包括1路GND、1路DA、8路AD、10路IO、1路SPI 。 一个用来扩展8×8矩阵键盘 ，另一个可毗连3个TTL电平的串口和6路IO口 ，这3个串口中 ，包括1个五线串口和2个三线串口
S3C6410硬件特殊说明
毗连器
S3C6410-A接纳通用0.8mm间距镀金毗连器 ，在工控行业中应用十分普遍 。其优异的稳固性在承接的诸多项目中得以充分磨练 。而其他设计所用的2.0mm排针毗连器插拔次数有限 ，一样平常仅用于评估板中 。别的 ，S3C6410所用毗连器可实现全机械焊接 ，杜绝虚焊情形 。而2.0mm排针只能通过手工焊接 ，不宜量产且容易虚焊 。
焦点板
S3C6410焦点板引出320个管脚 ，险些包括所有IO和总线XM0 ，可以知足种种扩展与应用需要 ，最大限度的施展6410的能力 。关于简朴应用 ，可只毗连需要的管脚 ，保存其他部分 。而“系统总线多会影响系统稳固性”的说法 ，纯属无稽之谈 。凭证这样的逻辑 ，使用总线扩展芯片来扩展接口的产品系统就会不稳固 ，这与事实完全相违反 。焦点板引脚过少势必导致集成度底、扩展能力差 。
液晶屏
S3C6410-A的液晶屏置于焦点板上方 ，是出于对焦点板免受外力撞击的�；ど杓瓶剂� ，并且液晶屏与底板用螺丝牢靠 ，拆装利便 。这是现实项目中最常用的设计方法 。
原理图
焦点板提供的PADS和PDF两种名堂原理图 ，底板为protel原理图及PCB布线图 。
RAM
提供128M和256M两个版本 ，用户可凭证需要自由选择 ，闪开发更具针对性 。
Flash
S3C6410处置惩罚器最大支持到8bit纠错 ，可完全知足S3C6410开发板使用的UOM和UOE两种Flash纠错要求 。而某厂家所使用的UOE需要12bit纠错算法 ，已凌驾S3C6410处置惩罚器的纠错规模 。恒久使用UOE会导致数据杂乱 ，系统不稳固 。
串口
S3C6410引出1个RS232和3TTL电平的串口 ，如需更多232串口 ，我们配套提供专业扩展�？� 。
按键
S3C6410-A提供6个自力按键 S3C6410-B提供8个自力按键 ，并独家支持矩阵键盘 ，最多可特殊扩展64个按键 。完全知足种种按键应用需求 。
GPIO
S3C6410-A型GPIO共32路 S3C6410-B型GPIO为46路 中止6路 。
USB HOST
S3C6410提供1个12M全速USB HOST接口 ，支持通用USB HUB扩展和鼠标、键盘、U盘等即插即用功效 。
NOR Flash
S3C6410-A焦点板支持NOR Flash扩展；S3C6410-B支持NOR Flash扩展和保密卡扩展 。
拨码开关
拨码开关共8位 ，可设置6410所有启动模式 ，而其他设计仅能知足6410保存启动模式 。
开发板电源
接纳认证电源 ，认证信息在电源标签上有明确指示 ，用户可定心使用 。
值得说明的是 ，焦点板作为二级受电�？� ，对电源输入规模要求极小 ，较量焦点板电压输入规模毫无意义 。
S3C6410-A的底板可牢靠4.3寸液晶屏 ，这在我们提供的产品图片中可清晰看出 。
关于6410处置惩罚器来讲仅有一个LCD控制器 ，所谓3路LCD接口着实统一时间仅能实现一起显示 ，另外两路纯属安排 。我们接纳最通用的接口形式 ，可知足种种型号LCD屏 。
系列视频教程由资深工程师基于S3C6410开发板 ，配合当今最热门的Linux/WinCE操作系统举行解说 。具有极强的针对性！而其他厂家提供的视频则是以后外培训机构拼集而来 ，只有基本的Linux理论解说 ，使得学衔拷寮价值大打折扣 ，甚至误导 。S3C6410视频资料包括理论解说、现实操作、项目设计三部分 。以学习和开发历程中常见问题为基础 ，逐层深化 ，确保您能在最短时间内扎实掌握ARM11相关手艺 。别的 ，我们按期将手艺效劳中客户关注的焦点问题制作成视频 ，利便各人参考 。
资料手册：
WinCE手册
1、WinCE开发初体验
2、WinCE系统烧写要领详解
3、WinCE应用程序开发详解
4、WinCE操作系统开发详解
5、WindowsCE.NET高级内存治理
6、WindowsCE.NET系统结构精讲
Android2.3手册
1、Android2.3.4系统说明手册
2、Android2.3.4系统烧写要领
3、Android2.3.4应用详解
4、Android2.3.4编译器装置教程
5、Android-Boot与内核编译要领详解
6、Android2.3.4源代码编译要领
Linux手册
1、Linux开发情形搭建要领
2、Uboot和Linux内核的编译要领
3、怎样使用Linux一键烧写
4、怎样通过USB方法烧写Linux
5、Linux系统中多媒体硬件编解码详解
6、开发板外围装备驱动测试要领
7、Linux基础实验教程
8、Linux入门教程
9、Linux项目开发详解
裸机开发手册
1、裸机程序开发情形先容
2、裸机程序在WindowsXP中装置图解
3、JLINK驱动装置与设置要领详解
4、IDE集成开发情形先容
5、裸机程序使用要领与调试原理
6、JLINK调试器的使用要领
7、GPIO控制S3C6410 LED实验解说
8、GPIO控制S3C6410 蜂鸣器实验解说
9、GPIO控制S3C6410按键实验解说
10、准时器准确控制实验解说
Android 是一种专为智能手机设计的操作系统 ，可以以为Android 是Google 以Linux 为基础所开发的手机版操作平台 。 本手册基于ARM11 S3C6410开发板 ，详细先容了怎样在Android 操作系统上举行应用开发 ，特殊是直接针对硬件操作的应用程序 ，好比Android对S3C6410开发板上LED的控制等等 。通过多样化的实例来说明Android系统架构 ，以及开发应用程序的办法和要领 。
1、ARM11开发板Android系统应用情形搭建手册；
2、S3C6410开发板Android应用程序开发手册；
3、Android2.3应用程序调试详解 。
QT的移植作为嵌入式学习的一浩劫题 ，始终困扰着初入此行的工程师 。这方面的资料虽然不少 ，但仍不敷系统和详细 ，使得学习历程相当辛苦 。初学时经常由于一个细节没有注重到而破费过长的时间；同时 ，QT自己较量重大 ，涉及的知识点较多 ，这也给学习带来很大的障碍 。本手册由资深工程师撰写 ，并经由重复测试和修改 ，力争使宽大用户迅速掌握QT的移植要领 。
1、6410开发板 硬件学习与开发详解；
2、6410开发板 Linux学习与开发详解；
3、6410开发板 WinCE学习与开发详解；
4、6410开发板 Android学习与开发详解；
5、6410开发板 QT移植百科全书 。
软件资源
WinCE7
微软于近期在中国大陆正式宣布Windows Embedded Compact 7,又称WinCE7 。相比于WinCE6 ，它增添了许多立异设计 ，具有更好的人机界面和用户体验 ，依附自身优势 ，首家完成WinCE7在S3C6410上的移植 ，加速推动嵌入式系统高端手艺在海内的撒播 。
功效最周全、应用最富厚的WinCE6.0操作系统
BootLaoder
EBOOT 支持USB2.0高速下载
烧写方法
1. USB单步烧写（开发必备 ，可无邪烧写单个文件 ，便于调试）；
CE版本
WinCE 6.0 R3 （开放BSP 源代码）
驱动支持
系统中止和系统时钟驱动
RTC 可接3V电池 ，掉电后生涯时间半年以上
串口驱动 支持四串口
NandFlash驱动 可支持128M-1GSLC 1G-2G MLC
注册表生涯：系统信息可自动生涯注册表 ，掉电不丧失
USB HOST驱动 可接通用USB HUB ，实现USB扩展
USB OTG驱动
液晶屏驱动
触摸屏驱动：四线电阻式 ，支持从3.5至10.4英寸LCD型号
SD卡驱动: 支持通用SD卡和SDHC ，支持热插拔 ，支持达32G
SDIO WiFi：支持稳固高速的无线互联
CMOS摄像头驱动: 支持照相与录像功效
以太网卡驱动: 接纳DM9000AEP ，10/100M自顺应
音频驱动: 接纳WM9714 ，AC97接口 ，支持录音与播放功效
MFC驱动: 支持H.264, Mpeg4硬件解码
CMM驱动：支持
无线网卡驱动：WiFi
TV驱动
JPGE驱动：可实现JPGE图片浏览
IIC驱动
SPI驱动
LED驱动
ADC驱动
蜂鸣器驱动
温度传感器驱动
硬件加速
Samples for DShowFilters
Samples for HW Jpeg encoder/decoder
Samples for HW Mfc decoder
Samples for CMM driver
Samples for DivX decoder
提供源码、实例及相关API说明
测试程序
CMOS摄像头测试程序
TV测试程序
LED赛马灯测试程序
PWM 蜂鸣器测试程序
温度传感器测试程序
ADC测试程序
音频测试程序（录音、回放）
多串口测试程序
GPS测试程序
JPEG硬件解码测试
MFC测试 支持硬件解压MPEG-4/H.263/H.264名堂视频
HybridDivx测试
OPENGLES测试 （包括OPENGL1.1和OPENGL2.0）
应用程序
提供注册表治理、屏幕旋转、文本编辑、EXCEL编辑、图片浏览、多媒体播放、游戏等应用程序 。
LCD显示
支持320×240、640×480、800×600、1024×768中区分率 。
VGA显示
通俗CRT显示器：区分率800x600 ，支持VGA 1024*768完善显示解决计划 。
USB装备支持
U盘、USB鼠标、USB键盘、USB HUB、USB蓝牙适配器、USB无线网卡、USB 3G、USB接口条形码扫描 、USB摄像头 。
PC端开发坏境
VS2005 + CE6.0 R3 提供详细的情形搭建及相关使用说明 。
BSP更新
以补丁形式更新 ，用户可在第一时间获得9001cc金沙以诚为本最新研发效果 。
其他
支持启动进度条；
2. SD卡自动烧写与单步烧写（简朴快捷 ，适合规�；芭扛孪低常�；
3. 全程支持Windows 7下的系统烧写 。
支持MediaPlayer播放器、IE浏览器、word编辑等；
支持注册表生涯功效；
支持MFC、.NET2.0及以上版本；
可使用C/C++/C#/VB等多种语言开发上层应用程序 。
交织编译器
arm-linux-gcc-4.3.2.tgz
烧写方法
1. USB单步烧写（开发必备 ，可无邪烧写单个文件 ，便于调试）；
U-boot
版本：U-Boot-1.1.6
Nand启动
支持USB OTG2.0下载
支持下令行烧写uboot.bin, 内核zImage 和cramfs文件系统 。
mmc.bin
支持SD卡烧写 ，不需要与PC毗连即可实现系统的装置 。
支持SD卡烧写cramfs,(Linux 文件系统) ，yaffs2（Android文件系统）
支持USB OTG2.0 烧写Uboot ， 内核和文件系统
Linux内核
版本: Linux-2.6.28/Linux-2.6.36.2/Linux-3.0.1
支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等名堂的文件系统
看门狗驱动
RTC驱动
4个LED驱动
6个用户按键驱动
SPI驱动
PWM控制蜂鸣器驱动
ADC驱动
CPU自己所带触摸屏控制器驱动
LCD驱动(3.5", 4.3", 7", 8")
USB Host驱动: 支持U盘 ，蓝牙 ，USB WiFi ，USB 3G等USB装备
USB鼠标 ，键盘
万能USB摄像头
SD卡驱动
3G驱动
MFC驱动
CAN驱动
485驱动
4个串口驱动
SD WiFi驱动
USB WiFi驱动
音频驱动（WM9714:ALSA接口）
以太网络(DM9000)
CMOS摄像头,TV-OUT
USB转串口驱动
矩阵键盘驱动
红外吸收器驱动
温度传感器驱动
FrameBuffer驱动 支持Double Buffering双重缓冲区处置惩罚
Busybox
版本：busybox-1.13.3
下令行测试程序
ADC转换测试程序
按键测试程序
CMOS摄像头测试程序
LED测试程序
PWM控制蜂鸣器测试程序
图像显示
支持320*240、480*272、640*480、800*480、800*600、1024*768等多种区分率
图形系统
Qtopia-2.2.0: 经典的嵌入式图形界面系统 ，Linux系统启动后会自动运行该图形界面系统 ，可以使用触摸功效操作图形界面也可以使用USB鼠标操作界面 ，默认使用触摸功效 。
Qt/E-Extended-4.4.3: 手机版的Qtopia
Qt/E-4.7.1 最新的Qt/Embedded ，图形界面库 ，时尚 ，动感 。
触摸屏和USB鼠标共存
可以选择启动Qtopia2.2.0, Qt/ Extended-4.4.3,Qt/E-4.7.1
图形应用测试程序
系统默认启动Qtopia2.2.0 ，内里含有公司开发的测试应用程序 ，以下为应用程序列表 ，我们提供的测试程序 ，所有开源 ，您可以拿来参考和使用 。
浏览器软件：Konqueror/E 用于网络毗连测试 ，验证上网功效 ，该浏览器支持简体中文和英文的显示 。
LED测试：用于测试LED的灯开和灯关
按键测试：测试开发板上的按键 ，共有六个按键 ，实现“上 ，下 ，左 ，右 ，确定 ，作废”功效 。您也可以使用按键操作Qtopia2.2.0的图形界面 ，就像您使用键盘一样利便 。
蜂鸣器测试：用于测试PWM控制蜂鸣器的开和关
ADC转换测试：控制开发板上的可调电阻 ，界面显示差别的数值
3G拨号软件：支持WCDMA ,CDMA2000 ,TD-SCDMA三种制式的3G网络 ，拨号乐成后可以直接使用Konqueror/E浏览器浏览网页 。
WiFi：无线网络毗连 ，适用于USBWiFi ，SDIO WiFi ，使用DHCP分派IP地点 ，网关和DNS ，网络毗连后 ，可以直接使用Konqueror/E浏览网页 。
图片浏览器
MediaPlayer
日历、时钟、盘算器、IE浏览器
文件治理器
终端
多款游戏
触摸校正程序
插件治理器功效
Qt移植文档和视频教程
我们独家提供《Qt移植百科全书》 ，内里有Qtopia2.2.0 ，Qt/E-Extended-4.4.3 ，Qt/E-4.7.1的移植历程 ，语言形貌详细 ，站在Qt初学者的角度讲述Qt的移植 ，并且讲述使用诺基亚最新宣布的QtCreator2.0.1集成开发工具开发经典HelloWorld应用程序的历程 ，以供您参考学习 。
2. SD卡自动烧写（简朴快捷 ，适合规�；芭扛孪低常�；
3. 全程支持Windows 7下的系统烧写 。
Android 2.3.4操作系统(首家推出 ，完全开源
从克日起 ，Android周全升级到2.3.4 ，相比其他版本具有越发强盛的优势 ，我们提供包括网络、摄像头、蓝牙、3G、无线WIFI、U盘、SD卡、声卡、触摸屏、LCD、键盘等驱动 ，很是完整的贡献给用户 。另外 ，为了让宽大喜欢者自由使用S3C6410开发板 ，我们决议把Android所有开源 ，毫无保存的贡献给学习者和开发者 ，还原开发板的真正价值！同时 ，我们将一直加大开发实力 ，引领行业手艺潮流 。
版本
Android 2.3.4（之前的Android 2.3.3仍然提供）
烧写装置方法
支持SD卡脱机一键烧写 ，接纳yaffs2文件系统 ，不需要毗连PC ，利便用户装置系统 ，且支持SD卡和SDHC卡 。
内核版本
Linux-2.6.36.2
交织编译器
Android源码编译接纳Android源码包中自带的交织编译器 ，不需要特另外装置 。 Android的内核和Uboot的编译接纳4.5.1交织编译器 。支持硬浮点运算 。接纳armv6指令集 。
优盘即插即用
支持SD卡与U盘的即插即用 ，提供驱动程序源代码 。
USB蓝牙即插即用
支持USB蓝牙 ，可以与手机之间传输文件 ，提供驱动程序源代码 。
3G无线上网
支持3G拨号 ， 提供驱动程序源代码 。
USB 3G上网卡
支持WCDMA ，CDMA2000 ，TD-SCDMS 三种3G网络 ，支持USB 3G�？� ，即插即用 ，miniPCIe接口的3G�？橥С� ，提供驱动程序源代码 。
有线网络设置
支持
USB WiFi
支持 ，自动获取IP地点, DNS ，提供驱动程序源代码 。
SDIO WiFi
支持 ，自动获取IP地点, DNS ，提供驱动程序源代码 。
CMOS摄像头
支持 ，提供2.6.36内核驱动与应用源码 。
ADB同步功效
支持
精准触摸
支持
触摸屏校正
Android第一次运行将自动泛起校准界面 ，举行校准 。
按键
支持
串口
支持
LED, PWM, I2C等测试
支持 ，且我们会提供所有程序的源代码 ，和开发文档 。
系统编译方法
一键编译Android ，不需要您修改剧本和代码 。
开发手册
语言形貌详细 ，利便您学习 ，9001cc金沙以诚为本文档将以用户学习为着重点 ，每一次阅读都会给您带来新的熟悉 。
产品清单
一块已测试好的 S3C6410-A开发板(包括焦点板和底板）
一块4.3寸真彩触摸屏（包括触摸笔一根）
S3C6410-A用户光盘3张(详见开发板所提供的资料里先容）
一条串口线（一头针一头孔）
一条网线（交织网线）
一条USB线
一个5V 直流电源
一个包装盒
