TW-X38 16、32位微机原理与接口教学实验系统

一、硬件概述

TW-X38现代32位微机原理与接口手艺教学实验系统的升级换代产品，接纳Intel i386EX嵌入式微处置惩罚器作为系统焦点，周全支持80X86的16/32位微机原理与接口手艺的实验教学，为32位微处置惩罚器在微机教学中的运用构建了一个全开放、可开发、易拓展式的实验情形
。

TW-X38的内外总线均为32位，支持32位I/O和内存读写
。

二、软件概述

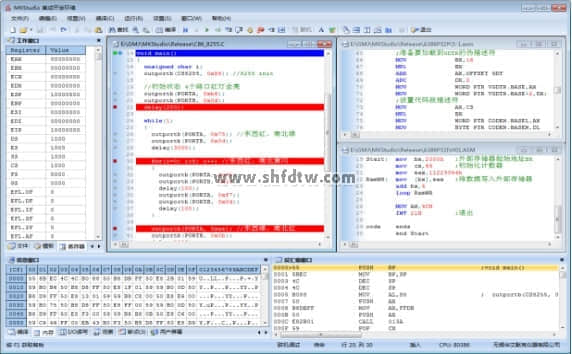

系统配有MKStudio集成开发情形，支持32/64位的Win XP~Win10操作系统，支持80X86汇编语言和C语言的源程序级编程与调试，支持寄存器、内存和外设接口芯片的非编程读写操作，支持常用的INT 21h功效挪用，支持脱机模拟调试，知足实模式和�；つＪ较挛⒒�原理与接口的实验需求
。

三、开放特征

系统接纳双核架构，由治理CPU支持系统集成开发情形的运作，肩负与PC联机调试时通讯数据交流所爆发的硬件消耗，泛起给用户的是一个完整而又透明、资源充分开放的32位微处置惩罚器
。

四、总线特征

系统开放了总线宽度的动态选择机制，把内存控制“MECS16”和I/O控制“IOCS16”列入用户可界说的规模，为了简化电路毗连，系统对这两个输入信号有缺省界说，划分为“32位内存”和“8位输入输出接口”，即当用户扩展32位存储器时可忽略对“MECS16”端的界说与毗连；当I/O输入输出接口为8位时也无需思量对“IOCS16”端的界说与毗连
。

五、寻址能力

系统构建了全笼罩的寻址空间，系统内存可融入仼意段的0~1FFFh，实模式的可寻址规模为16个段的0~1FFFh（其中F000为系统BIOS段），在�；つＪ揭远渭拇嫫髯魑�索引，凭证段形貌符表界说32位段基址（包括界线及存取权等）与种种寻址方法所确定的32位有用地点相加爆发32位内存单位的线性地点，再通太过页部件形成32位物理地点的全笼罩（在没有分页的情形下视32位内存单位的线性地点为其32位物理地点）
。当低16位IP大于即是2000h时，系统的寻址目的指向外部存储器扩展空间
。

六、扩展能力

系统的内存和I/O扩展以字节操作为基准，把32位微处置惩罚器的四个“字节允许”信号BE3~BE0列入扩展界说的规模，支持字节（8位）、字（16位）、双字（32位）共三类指令的扩展寻址，并把DMA操作时代的字节界说融入到BE3~BE0选通端，使其扩展特征与微机现实应用无缝团结
。

七、兼容特征

系统的微处置惩罚核可疏散使用，可选配51PACK单片机内核�？榛�86PACK十六位微机内核�？�，周全支持MCS-51单片机、十六位微机的原理应用与接口扩展实验
。

八、虚拟仪器

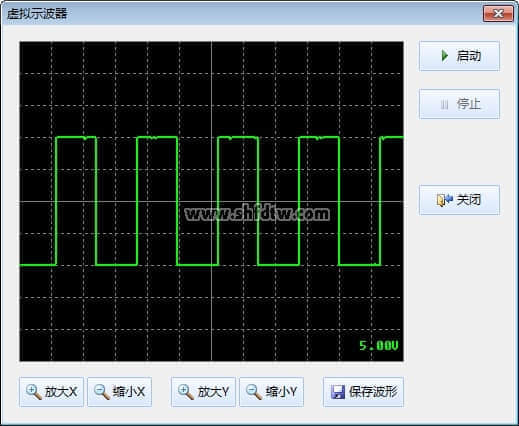

系统集成了虚拟示波器、虚拟电压表功效，可丈量实验中现实爆发的模拟信号、数字信号，通过PC软件显示波形和电压值，支持波形X-Y缩放，并可将波形生涯为BMP图片用于实验报告
。

九、连线方法

系统提供了扁平线、排线和单线相团结的电路连线方法：数据总线、地点总线、控制总线及8芯以上的接口接纳扁平毗连或排线毗连；读写控制、选通端接纳单线毗连，进一步优化了电路的搭接方法，提高了电路的毗连效率
。

十、清静特征

系统引出的扩展总线均由隔离器件驱动，“隔离”设计包管了32位微处置惩罚核的清静，阻止了误操作、误连线对CPU造成的损伤；“驱动”设计的目的提高了系统扩展总线的稳固性和可靠性
。另外系统内置了具有短路�；ぁ⒐�流�；さ母咝阅芪妊箍�关电源，进一步包管了系统的清静性
。

80X86实模式实验项目

80X86微机原理及其程序设计实验

1. 系统熟悉实验

2. 数制转换实验

十六进制数转换为十进制数

十进制数转换为十六进制数

3. 码制转换实验

ASCII码（数字符）转换为十六进制数

十六进制数转换为ASCII码

ASCII码（数字符）转换为十进制数

十进制数转换为ASCII码

十进制数的ASCII码转换为BCD码

十进制BCD码转换为二进制数

4. 运算类编程实验

二进制双精度加法运算

十进制的BCD码减法运算

乘法运算

5. 分支程序设计实验

6. 循环程序设计实验

盘算S＝1＋2×3＋3×4＋4×5＋…＋N（N＋1）

求某数据区内负数的个数

7. 排序程序设计实验

气泡排序法

学生效果名次表

8. 子程序设计实验

求无符号字节序列中的最大值和最小值

求N！

9. 查表程序设计实验

10. INT 21h输入输出程序设计实验

显示A~Z共26个大写英文字母

INT 21H功效挪用示例程序实验

在C语言使用INT 21h功效挪用

PC键盘下传实验箱七段码显示

实验箱键盘上传PC屏幕显示

80X86微机接口手艺及其应用实验

1. 存储器扩展实验

2. 8237可编程DMA控制器实验

3. 8259中止控制器实验

内部8259中止控制器

外部8259中止控制器

4. I/O扩展实验（8位／16位）

5. 8255并行口实验

8255 A/B/C口输出方波

8255 PA输入／PB输出

8255控制交通灯

6. 8253准时／计数器应用实验

7. 8251串行通讯应用实验

8. 键盘扫描及显示设计实验

8279键盘与显示设计

8255键盘与显示设计

9. A/D模数转换实验

10. D/A数模转换实验

11. LCD 128×64图形液晶实验

12. 音频驱动实验

13. 继电器控制实验

14. 步进电机控制实验

15. 直流电机调速实验

16. DS18B20数字温度传感器实验

17. V/F电压频率转换实验

18. PWM输出实验

19. DS1302实时时钟实验

20. 红外�？厥笛�

32位程序设计及其接口手艺实验

21. 32位数据排序实验

22. 32位码制转换实验

23. 32位存储器扩展实验

24. 8237可编程DMA控制器会见32位存储器的实验

25. 32位I/O扩展实验

26. 32位LED 16×16点阵显示实验

80X86�；つＪ绞笛橄钅�

32位�；つＪ较碌奈⒒�原理实验

1. 实模式到�；つＪ降那谢�

2. 全局形貌符及全局形貌符表

3. 局部形貌符及局部形貌符表

4. 使命内无特权级变换的转移

5. 使命内有特权级变换的转移

6. JMP/CALL指令实现使命切换

7. 通过中止门转移的中止与异常处置惩罚

8. 通过陷阱门转移的中止与异常处置惩罚

9. 通过使命门转移的中止与异常处置惩罚

32位�；つＪ较碌哪诖胬┱故笛�

1. 无分页机制的内存扩展

2. 有分页机制的内存扩展
