信号与系统实验平台

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：实验箱系列
[规格型号]：TW-X65
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 9443 人关注该产品

产品详情

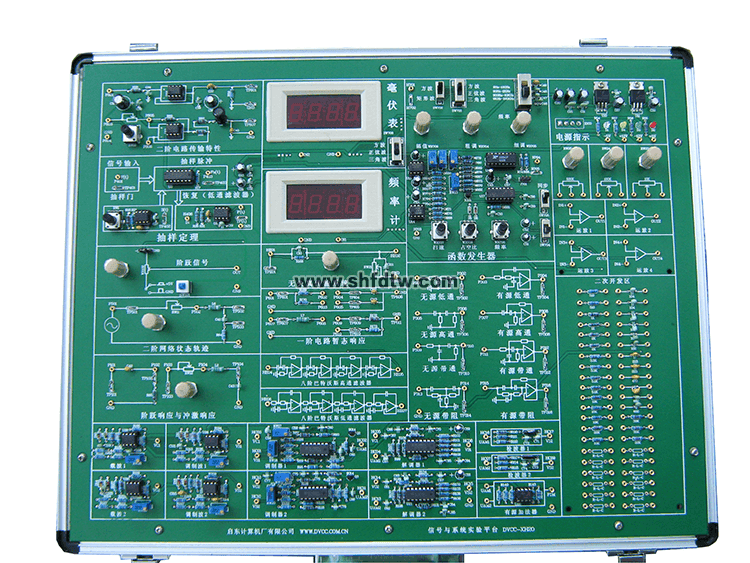

TW-X65信号与系统实验平台

9001cc金沙以诚为本(中国)有限公司官网


TW-X65信号与系统实验平台是为配合《信号与系统》课程教学 ，在多年举行信号与系统实验的基础上 ，经由一直刷新研制乐成的实验装备  。它提供了信号的频域、时域剖析的实验手段 ，使用该实验平台可举行阶跃响应与冲激响应的时域剖析；信号频谱的剖析与研究、信号的剖析与合成；AM调制与解调、FDM频分复用；可举行一连时间系统的模拟和抽样定理与信号恢复的剖析与研究；可实现一阶、二阶电路的暂态响应及二阶网络状态轨迹显示以及种种滤波器设计与实现  。该平台设计接纳�？榛问� ，以功效单位来划分 ，电路原理一目了然  。

一、系统特点

1、紧扣教学纲要、内容精练、重点突出：对“信号与系统”课程的大部分章节均提供有实验项目 ，使实验内容具有教学性和通用性 ，同时也使学生通过实验环节更透彻得掌握原理性的知识  。

2、电路�？榛杓疲菏笛榈ノ痪阅？槔椿� ，实验名称与�？槊喽杂�  。�？槟诘牡缏吩谙煊Φ奈恢没� ，使实验者一目了然  。

3、结构紧凑 ，性能稳固、可靠；扩展性强 ，可自行设计实验电路  。

4、选配Proteus仿真软件 ，可以模拟仿真信号系统里边种种功效电路 ，同时适配示波器、逻辑剖析仪、信号爆发器等虚拟仪器 ，利便电路的剖析研究 ，以提高学生的综合能力  。

二、系统组成

硬件�？樽槌桑�

1、电源输入�？椋海禾峁�+5V/1.0A、-5V/0.5A、+12V/0.5A、-12V/0.5A的电源输出,配LH-DB电源�；ぐ迨� ，有欠压、过压、过流和短路报警功效 ，在上述情形爆发时自动切断系统电源 ，故障扫除后 ，自动恢复  。

2、信号源�？椋�

提供五种波形信号：正弦波、三角波、方波、矩形波、扫频信号  。

信号的频率规模：9Hz—100KHz ，分四个频段  。

信号的频率、幅度、占空比和扫速匀可调  。

3、频率计：四位数显 ，丈量规模1Hz-300KHz ，量程自动切换  。

4、毫伏表：三位半数显 ，丈量规模0～10V ，频率规模0～100KHz  。

4、模拟滤波器�？�

6、无失真传输系统

7、一阶电路暂态响应�？�

8、二阶电路传输特征�？�

9、二阶网络状态轨迹�？�

10、二阶电路暂态响应�？�

11、阶跃响应与冲激响应�？�

12、抽样定理�？�

13、AM调制解调�？�

14、FDM频分复用�？�

15、信号剖析与合成�？�

16、电路元件扩展区

17、机箱：铝合金质料 ，绿色环保 ，造型雅观大方  。参考形状尺寸：440×340×100MM

三、软件设置

1、选配Proteus仿真软件 ，可以模拟仿真信号系统里边种种功效电路 ，同时适配示波器、逻辑剖析仪、信号爆发器等虚拟仪器 ，利便电路的剖析研究 ，以提高学生的综合能力  。

四、实验项目

1、基本运算单位实验

2、阶跃响应与冲激响应实验

3、一连时间系统的模拟实验

4、有源、无源滤波器实验

5、抽样定理与信号恢复实验

6、一阶电路的暂态响应实验

7、二阶电路传输特征实验、二阶网络状态轨迹的显示实验、二阶电路的暂态响应实验

8、二阶网络函数的模拟实验

9、矩形脉冲信号的剖析实验和矩形脉冲信号的合成实验

10、谐波幅度对波形合成的影响实验

11、AM调制与解调

12、FDM频分复用实验

13、信号的无失真传输

五、实验箱设置

序号

装备名称

型 号

备 注

1

信号与系统实验箱

TW-X65

每组一台

出厂
附件

实验指导书

1本

电源线1.5m

1根

2号实验导线

10根

保修卡、及格证

1套
