电工手艺实训与审核实验室成套装备

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：电工电子手艺实训审核
[规格型号]：TWK-745
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 5989 人关注该产品

产品详情

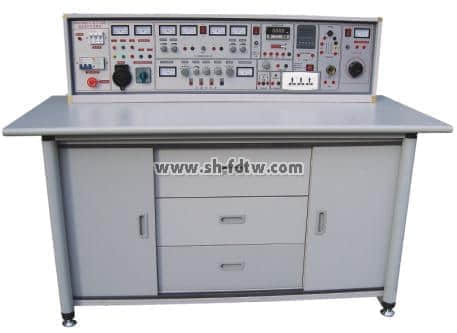

TWK-745　电工手艺实训与审核实验室成套装备

9001cc金沙以诚为本(中国)有限公司官网

一、产品特点：

我公司凭证海内种种企业对从业职员工艺要领与操作手艺高熟练水平的迫切要求，综合了“电子类”“机械类”“电子电器类”《电工手艺训练》教学纲要并凭证劳动及社会包管部揭晓的“工人手艺品级标准”和“职业手艺判断规范”的内容要求，切合国家教育职业手艺培训“作育手艺，重在应用”精神而研制的新一代产品。实训内容注重普遍性、科学性和适用性。通过清静用电，常用工具及仪表的使用，电工基本手艺训练，电念头的装置维护与故障处置惩罚，电念头基本控制线路的装置、调试与维修，常用生产机械电气控制线路的故障剖析与处置惩罚等项目实训，学员可以抵达职业手艺判断中级以上水平。该装备是高等院校、中专、技校、职业学校及种种培训机构为学生加入社会事情前必不可少的训练装备，也可用作审核机构对学生举行审核的理想装备。

二、实训台组成与性能：

1、电源及参数：

1.1、输入电源：三相四线电源，输入时指示灯亮

1.2、电源输出：有嵌入式包管盒和泄电开关二级�；すπ�，一个应急开关。

1.2.1　监视电压表：通过换相开关指示三相输出电压。

1.2.2　三相电源输出：由三相电源插座和清静接线座输出电压，通过万能开关控制三相电的输出，以提高清静性。

1.2.3　0-220V电源输出：一组万能插座。为种种仪器提供事情电源。

1.2.4　可调交直流电源：一台0.5KVA单相调压器，输出0～240V交流电压，电压输出有表指示。

1.2.5　恒流稳压电源：一起0-30V稳压输出，内置式继电器自动换档。多圈电位器一连调理，使用利便。输出最大电流为1.5A，具有预设式限流�；すπ�，输出由0.5级数字电流表、电压表指示，电压稳固度＜10-2，负载稳固度＜10-2，纹波电压＜5mv。

1.3　智能型真有用值交流电流表：精度0.5级，丈量规模0～5A，接纳美国模拟器件公司生产的新型高性能RMS真有用值转换器，配以高速MPU单位设计而成。具有量程自动判断、真有用值自动切换、告警、复位功效。使用利便，精度高，清静可靠。

1.4　智能型交流多功效丈量电表：可同时丈量电流I、电压U、功率Kw、电能Kwh、事情时间T。

2、实验操作桌：由双面饰面板制成，稳固形，不褪色。尺寸：160×70×80cm，铝合金框架，造型雅观大方，中心设有抽屉，存下班具，左右二只贮存柜，用于贮存元器件。

三、整套装备组成与配备（以二十四座为例）：

1、实训操作桌12张，一桌二座，操作桌桌面中央设置九孔通用继电控制实训插板（尺寸：45×70cm），继电控制实训凭证电路要求插上电气元件，布线实验。元器件已装在特制元件盒上，实验时插在通用底板上就能连线实训，利便、无邪。每张操作桌配有一块胶皮板，�；げ灏搴妥烂妫ㄈ缧枰谧郎习才诺缒钔贰⒑附印⒎胖匚锏龋�。

2、示教控制台：由示教实训操作桌、实训台、演示控制屏组成，能划分控制12台学生实训台的电源。尺寸为160×70cm。

3、实训台，共12台，每张学生实训操作桌上设置1台。

4、器材配备：人体苏醒模子1个、灭火器1只，手电钻3把，表笔、扳手、尖嘴钳、钢丝钳、剥线钳等工具13套，电烙铁及烙铁架25套，MF-50万用表13只，数字万用表13只，电度表13只，兆欧表13只，钳形表13只，转速表1只，绕线机2台，包管盒39只，配电板26块，熔断器78只，拉线开关，圆插座，平灯头各26只，20W日光灯13套，交流电流表39只，交流电压表13只，换相开关13只，电阻一批，变压器组件13套，三相电念头拉具1套，钢锯架13把，单相电念头13台，三相180W鼠笼式电念头26台，100W直流电机1台，交流接触器52只，组合开关13只，3H铁壳按钮13只，热继电器26只，时间继电器13只，变压器13只，单刀开关13只，三相闸刀13只，信号灯13只，变压器绕线桌1张，双门立柜2个，学生凳25张。

四、实训项目：

1.低压验电表的使用。　　　　　　　　　　　　22.小型变压器故障检查与扫除。

2.灭火器的操作要领。　　　　　　　　　　　　23.三相鼠笼式电念头的拆装与测试。

3.口对口人工呼吸法和胸外心脏压挤法视察。　　24.三相鼠笼式电念头运行巡视。

4.常用工具的使用与识别。　　　　　　　　　　25.三相鼠笼式异步电念头的按期磨练。

5.常用导线的毗连和绝缘的恢复。　　　　　　　26.三相鼠笼式异步电念头故障剖析。

6.电烙铁的拆装与焊接手艺训练。　　　　　　　27.定子绕组局部故障的扫除。

7.电工识图训练。　　　　　　　　　　　　　　28.单相电容式电念头绕组的拆换。

8.配电板装置。　　　　　　　　　　　　　　　29.单相电容式电念头故障与扫除。

9.室内配线。　　　　　　　　　　　　　　　　30.手动正转控制线路的装置与磨练训练。

10.室内照明线路装置。　　　　　　　　　　　 31.接触器点动正转控制

11.电流表、电压表的装置。　　　　　　　　　 32.具有自锁的正转控制。

12.万用表转换开关的使用和读数。　　　　　　 33.具有过载�；さ恼刂�。

13.交流电压的丈量。　　　　　　　　　　　　 34.接触器联锁的正反转控制。

14.直流电压、直流电流的丈量。　　　　　　　 35.按钮联锁的正反转控制线路。

15.电阻的丈量。　　　　　　　　　　　　　　 36.按钮、接触器复合联锁的控制线路。

16.兆欧表、钳形电流表接地电阻测定仪的使用。 37.接触器控制Y-△降压控制。

17.常用开关类电器拆装。　　　　　　　　　　 38.X62-W型铣床主轴与进给电机的联锁控制。

18.交流接触器的拆卸与组装。　　　　　　　　 39.时间继电器控制Y-△降压起动控制。

19.热继电器与时间继电器的拆卸和组装。　　　 40.C620-1型车床控制线路的模拟装置。

20.常用启动器的结构视察及检测。　　　　　　 41.直流电念头的拆装训练（西席演示）。

21.小型变压器的制作。　　　　　　　　　　　 42.直流电念头的磨练训练（先生演示）。

TWK﹣745 电工手艺实训与审核实验台元件设置清单（每台）

元 件 名 称

型 号

数 量

备 注

电 阻

10Ω

1

1/2W

电 阻

68Ω

1

1/4W

电 阻

100Ω

1

1/4W

电 阻

470Ω

1

1/4W

电 阻

680Ω

1

1/4W

电 阻

6.8K

1

1/8W

电 阻

10K

1

1/8W

电 阻

51K

1

1/8W

电 阻

68K

1

1/8W

电 阻

300K

1

1/8W

电 笔

1

电 度 表

1

上海东字

兆 欧 表

1

上海西利光

钳形电流表

MG28/36

1

上海西利光

交流电流表

85L17

3

5A(浙江英华)

交流电压表

85L17

1

450V(浙江英华)

保 险 盒

3

配 电 板

2

拉线开关

2

圆 插 座

2

平 灯 头

250V/5A

2

日光灯组件

15W

1

换相开关

1

上�；档缙鞒�

变压器组件

8W

1

单相电念头

1

上海鹿城

接 线 盒

1

鼓形绝缘子

8

单相闸刀

HK2-15/2

1

上�  ？氐缙鞒�

木 台

5

挂 线 盒

1

熔 断 丝

若干

松香、焊锡丝

若干

塑料线卡

若干

螺丝、黑胶布、套管

若干

三相电念头

Y/Δ380V 180W

2

上海鹿城

交流接触器

CJT1-10 380V

4

上海麦琪特

组合开关

1

上海强星电器

螺旋式熔断器

380V 15A

6

中国正泰集团

四孔接线板

6

工具

铁壳按钮

2H

2

上海江达电器厂

热继电器

2

中国德力西

时间继电器

1

上�；驳缙鞒�

三相闸刀

1

变 压 器

50W

1

上海9001cc金沙以诚为本

单刀开关

1

信 号灯

6.3V

1

运动扳手

1

剥 线 钳

1

钢 丝 钳

1

尖 嘴 钳

1

电 工 刀

1

锉 刀

1

剪 刀

1

鎯 头

1

钢锯架

1

镊 子

1

电烙铁及烙铁架

2

万 用 表

MF47

1

上海第四电表厂

螺 丝 刀

－ ＋

4

导 线

若干

实 验 台

1

上海9001cc金沙以诚为本

实 验 桌

1

上海9001cc金沙以诚为本

防 腐 皮

1

凳 子

2

注：

示教台设置清单：在上述配备元器件的基础上，增添人体苏醒模子1个、直流电念头1台、灭火器1只、数字万用表1只、转速表1只、绕线机2台、电念头拉具1套、变压器绕线桌1张、双门拉柜2个及手电钻3把。
