电力拖动·PLC手艺实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：电工电子手艺实训审核
[规格型号]：TWK-755DTP
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 4668 人关注该产品

产品详情

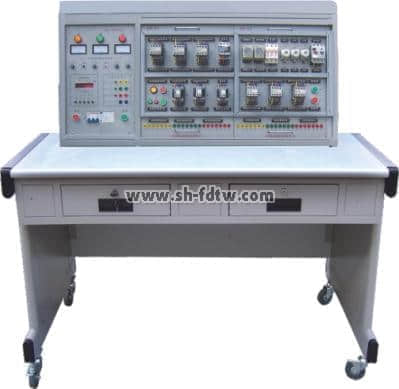

TWK-755DTP 电力拖动·PLC手艺实训装置


本公司为配合我国职业教育和就业职员现实操作、培训、判断的需求，我公司综合了大中专院校、职业院校、技工学校的《电力控制手艺》《电力拖动控制线路与手艺训练》《工厂电气控制手艺》《继电接触控制手艺》《PLC原理及应用手艺》等相关科目的实验及实训教学内容而研发了本装置。装置接纳挂箱结构，实训项目可扩展性强，可扩展电工手艺或与变频调速实训项目。所有的元器件通过导线引到接线端子上，有利于� ；て骷�，通过线槽走线，靠近工业现场。

9001cc金沙以诚为本(中国)有限公司官网

一、特点：

1、电气控制线路都装在挂箱上，操作利便、替换便捷，可扩展功效或开发新实训项目。如变频调速，实训的内容具有典范性、适用性。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房，镌汰基建投资。

3、设有电压型泄电� ；て骱偷缌餍托沟绫 ；て�，能确保操作者清静。各电源输出均有软阻止� ；すπ�。

4、控制屏还设有准时器兼报警纪录仪，为学生实训手艺审核提供了一个统一的标准。

5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上举行接线，有利于� ；ぴ骷�，通过线槽走线，靠近工业现场。

二、手艺性能：

1、事情电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、形状尺寸：1100×700×1400（mm）

三、装置配备

（一）电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训审核提供电源及� ；�。

1、三相四线电源输入，通过泄电� ；て�，接通总开关，由接触器通过启、停按钮举行操作。

2、设有450V指针式交流电压表三只，指示输入时三相电源电压 ；指示灯三只，指示实训装置与外部电源通断情形。

3、三相四线电源输出，具有单片机全程监控装置过载或短路功效，过载或短路软阻止且告警，故障扫除复位后方可启动电源。

4、设有准时器兼报警纪录仪，平时作为时钟使用。具有设定实训审核时间、准时报警、切断电源等功效。别的还能自动纪录由于接线或操作过失造成的泄电告警、短路告警总次数，为学生实训手艺的审核提供一个统一的标准。

（二）实训桌：桌体为铝木结构，桌面为防火、防水、耐磨高密度板，设有抽屉和贮存柜。

（三）实训组件

1、DW-71 电力拖动培训组件（一）

2、DW-72 电力拖动培训组件（二）

3、DW-73 电力拖动培训组件（三）

4、PLC主机及转换器培训组件（三菱FX3U-38mR）

5、SC-09编程通讯电缆

6、仿真软件

7、工控组态软件

8、三相异步电念头  380V  Y/△接法，带离心开关  2台

四、实训项目

（一）电力拖动部分

1、闸刀开关正转控制线路

2、接触器点动正转控制线路

3、具有自锁的正转控制线路

4、具有过找� ；さ恼刂葡呗�

5、倒顺开关控制正反转控制线路

6、接触器联锁的正反转控制线路

7、按钮联锁的正反转控制线路

8、按钮接触器复合联锁控制线路

9、自动往返行程控制线路

10、接触器控制串联电阻降压起动线路

11、时间继电器控制串联电阻降压控制线路

12、手动Y/△降压起动

13、接触器控制Y/△降压起动

14、时间继电器控制Y/△降压起动

15、QX3-13型Y/△自动起动控制线路

16、半波整流能耗制动控制线路

17、全波整流能耗制动控制线路

18、C620车床电气控制线路

19、手动降压起动

20、单相运行反接制动控制线路

21、电动葫芦电气控制线路

22、C6163车床电气控制线路

23、控制电路联锁控制线路

24、主电路联锁控制线路

（二）PLC综合训练部分

1、与、或、非逻辑功效测试

2、准时器、计数器功效测试

3、跳转、分支功效测试

4、移位寄存器实训

5、数据处置惩罚功效实训

6、微分、位操作实训

7、艺术彩灯造型的PLC控制

8、PLC控制三相异步电念头自锁正转控制

9、PLC控制三相异步电念头正反转控制

10、PLC控制三相异步电念头Y/△启动控制

11、PLC控制三相异步电念头降压启动控制

12、PLC控制三相异步电动性能耗制动控制

13、PLC控制C620车床电气控制线路

14、PLC控制C6163车床电气控制线路

15、PLC控制电动葫芦电气控制线路
