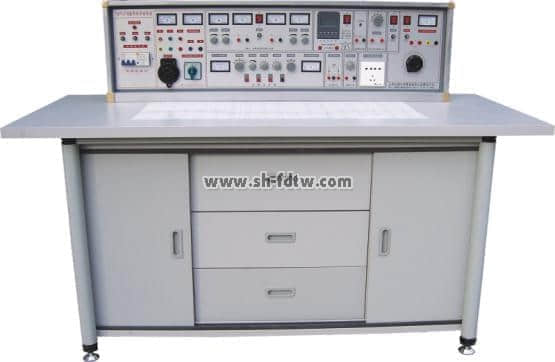

TWK-745D 通用电工实验与电工手艺实训审核实验室成套装备

本产品是电工实验、电工实训与审核有机的团结，做到资源共享一室多用，镌汰实验实训指导西席和课堂。实验项目包括电工学、电工原理等课程的实验与实训，使用九孔通用万能实验底板和分立式透明元件盒无邪地组合实验，元器件可重复使用，实验利便，动脑下手能力强。

一、实验台及操作桌结构：

1.实验台外壳尺寸：123×35×20cm

2.三相包管座

3.三相电源输入指标

4.总开关:实验台电源总开关,带泄电、过载�
；�

5.试验按钮：试验泄电开关泄电功效

6.电源输入指示1只

7.电源输出指示3只(红、绿、黄三色)

8.交流电压表：指示输出线电压

9.电压转换开关：与电压表配合使用，监示输出线电压的巨细与对称情形

10.接线座5只：A单位三相四线及地线输出

11.电流表W相电流输出指示

12.四插座：A单位三相四线电源输出

13、接线座2只：B单位交流低压电源输出

14.电表(2A)：B单位交流电流指示

15.旋钮：B单位3-24V交流低压选择输出

16.开关：C单位双路直流稳压电源开关

17.旋钮：C单位双路Ⅰ路稳流调理

18.旋钮：C单位双路Ⅱ路稳流调理

19.接线座2只：C单位Ⅰ路直流稳压输出。

20.包管座：C单位双路稳压电源包管

21.电表4只：双路稳压电源电压、电流指示

22.接线座：D单位直流5V稳压输出

23.电表：D单位电流0.5V输出指示

24.开关1：控制各低压交流电、信号源

25.开关2：控制E单位交直流调压电源

26.电表：E单位交流电压输出指示

27.接线座4只：E单位交流、直流输出口

28.旋钮：E单位0～240V电压调理

29.插座：G单位220V输出插座

30.旋钮：音频功率放大器音量调理

31.接线座2只：音频信号输入

32.按钮：单次脉使能开关

33.接线座3只：单次脉冲输出口

34.电表：函数爆发器正弦波输出电压指示

35.旋钮：正弦波输出三级衰减幅度粗调

36.旋钮：正弦波输出口

37.接线座：正弦波输出口

38.旋钮：矩形波输出幅度调理

39.接线座：三角波输出口

40.旋钮：函数信号爆发器频率细调

41.接线座：矩形波输出口

42.旋钮：函数信号爆发器五级频率粗调

43.电表：函数爆发器输出频率指示

44.实验桌面尺寸：160×70cm

45.智能型多功效交流电路丈量电表：能同时丈量事情电路中电流I、电压U、功率Kw、电能Kwh、事情时间T，八位液晶显示。

46.贮存板：安排元件盒

47.左贮存柜：安排贮存板（带门锁）

48.抽屉：安排常用工具

49.右贮存柜：安排贮存板（带门锁）

50.通用电路板：规格35×90cm，元件盒在其上恣意拼插举行实验。

二、实验台主要手艺指标：

1、输入事情电源：三相四线

2、输出电源及信号

A单位：三相四线

B单位：交流3、6、9、12、15、18、24V

C单位：双路恒流稳压电源（具有过载及短路�
；すπВ�，二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器一连调理，使用利便。输出最大电流为2A，具有预设式限流�
；すπ�。

电压稳固度：<10-2 负载稳固度：<10-2 纹波电压：<5mv

D单位：直流稳压5V，电流0.5A

E单位：交直流电压0～240V一连可调，电流2A

F单位：220V电压输出，供外接仪器使用。

3、单次脉冲源Ｔ媚课可输出一对正负脉冲

4、函数信号爆发器（正弦波、三角波、矩形波）

1.频率规模：5HZ-550KHZ分五个频段

2.频率指示：由HZ表直接读出

3.电压输出规模：

正弦波5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

三级衰减：0db、20db、40db具有一连细调

矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度一连可调

三角波：5HZ-550KHZ>１V

5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。

6、智能型多功效交流丈量电表：精度1.0级，能同时丈量电路电流I、电压U、功率Kw、电能Kwh，事情时间T，八位液晶显示。

7、泄电�
；ぃ盒沟缧卸�电流 30mA。

8、绝缘电阻：>5MΩ。

三、结构与配备（以二十四座为例）

（一）实验桌：学生实验桌12张，一桌二座，实验桌形状尺寸为160×70×80cm。桌子中央设置通用九孔电路插板(尺寸:45×70cm)。电路原理实验部分凭证电路在其上恣意拼插元器件实验盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖章有永不褪色元件符号，线条清晰雅观。盒体与盒盖接纳较科学的压卡式结构，维修、拆装利便。实训继电控制部分元器件已装在特制元件盒上，实验时插在通用底板上就能连线实训，利便、无邪。每张操作桌配有一粒胶皮板，�
；ねㄓ玫缏钒搴妥烂�(如需要在桌上安排电念头、焊接等) 桌子下部是元器件贮存柜，安排实验元件器件及工具。

（二）、示教控制台1台：由示教实验操作桌、实验台、演示控制屏组成，能划分控制12台学生实验台的电源。

（三）、实验台，共12台，每张学生实验操作桌上设置1台。

（四）、器材配备：

人体苏醒模子1个，灭火器1只，手电钻3把，表笔，扳手，剥线钳，镊子，钢丝钳，尖嘴钳等工具13套，电烙铁及烙铁架25套，指针万用表13只，数字万用表1只，电度表13只，兆欧表13只，钳形表13只，转速表1只，绕线机2台，包管盒39只，配电板26块，熔断器78只，拉线开关、圆插座、平灯头各26只，20W日光灯13套，交流电流表39只，交流电压表13只，换相开关13只，电阻一批，变压器组件13套，三相电念头拉具1套，钢锯架13把，单相电念头13台，三相180W鼠笼式电念头26台，100W直流电机1台，交流接触器52只，组合开关13只，3H铁壳按钮13只，热继电器26只，时间继电器13只，变压器13只，单刀开关13只，三相闸刀13只，信号灯13只，变压器绕线桌1张，13套实验所需的电阻，电位器，电感，电容，变压器，条形磁铁，二极管，三极管等元器件，双门立柜2个，学生凳25张。

四、实验与实训项目：

（1）电工部分实验项目：

1、电工丈量仪表的使用

2、常用元件的识别与检测

3、线性元件与非线性元件的伏安特征

4、电源的外特征

5、电位值、电压值的测定

6、电流表和电压表的扩程

7、基尔霍夫定律的验证

8、验征楞次定律

9、迭加原理与互易定理的验证

10、戴维南定理与诺顿定理的验征

11、电压源与电流源的等效变换

12、受控源特征的研究

13、一阶电路实验

14、二阶电路的过渡历程

15、研究LC元件在直流和交流电路中的特征

16、负载获得最大功率的条件

17、交流电路参数的丈量

18、正弦交流电路中RLC元件的特征

19、RL及RC串联电路实验

2O、RLC串联谐振电路

21、日光灯电路的毗连及功率因数改善

22、三相负载的星、三角接法

23、三相电路及功率的丈量

24、R-C选频网络的研究

25、二端口网络研究

26、单相变压器实验

27、互感电路实验

28、三相异步电念头的使用与起动

29、三相电念头继电接触控制的基本电路

30、三相电念头Y一△起动控制实验

31、三相电念头的顺序控制实验

32、三相电动性能耗制动控制实验

使用上述32项实验的元器件也可完成下面电路实验

33、最简朴的电路

34、电路中各点电位与参考点的选择

35、电阻的串联

36、电阻的并联

37、电阻的混联

38、电阻分压器电路

39、全电路欧姆定律

40、电桥的应用与平衡条件

41、节点电压法

42、回路电压法

43、支路电流法

44、RCL并联电路

45、串联电路

46、变压器结构及事情原理

47、基尔霍夫第一定律

48、基尔霍夫第二定律

49、日光灯电路原理

50、扩大电压表量程

51、扩大电流表量程

52、RC电路的过渡历程

53、RL过渡历程

54、电容的串联电路

55、电容的并联电路

56、电容器的充放电

57、电容器在交直流中的作用

58、条形磁铁在线圈中的运动

59、电容的混联

60、纯电阻、电感、电容电路

61、磁耦合线圈的顺串

62、磁耦合线圈的反串

63、欧姆表的事情原理

64、双联开关二地控制

65、用示波器视察磁滞回线

66、磁路欧姆定律

67、两线圈的互感及同名端

68、互感耦合

69、提高功率因数的要领

70、单相电路功率的丈量

71、收录机电源电路

72、滤波电路

73、电阻与温度的关系:用伏安法测出灯丝在差别电压下的阻值。

74、三相异步电机闸刀控制正转实验

75、具有过载�
；さ目刂葡呗�

76、按钮控制的正反转控制线路

77、接触器控制星一三角降压起动控制线路

（2）电工部分实训项目：

1、低压验电表的使用。

2、灭火器的操作要领。

3、口对口人工呼吸法和胸外心脏压挤法视察。

4、常用工具的使用与识别。

5、常用导线的毗连和绝缘的恢复。

6、电烙铁的拆装与焊接手艺训练。

7、电工识图训练。

8、配电板装置。

9、室内配线。

10、室内照明线路装置。

11、电流表、电压表的装置。

12、万用表转换开关的使用和读数。

13、交流电压的丈量。

14、直流电压、直流电流的丈量。

15、电阻的丈量。

16、兆欧表、钳形电流表接地电阻测定仪的使用。

17、常用开关类电器拆装。

18、交流接触器的拆卸与组装。

19、热继电器与时间继电器的拆卸和组装。

20、常用启动器的结构视察及检测。

21、小型变压器的制作。

22、小型变压器故障检查与扫除。

23、三相鼠笼式电念头的拆装与测试。

24、三相鼠笼式电念头运行巡视。

25、三相鼠笼式异步电念头的按期磨练。

26、三相鼠笼式异步电念头故障剖析。

27、定子绕组局部故障的扫除。

28、单相电容式电念头绕组的拆换。

29、单相电容式电念头故障与扫除。

30、手动正转控制线路的装置与磨练训练。

31、接触器点动正转控制

32、具有自锁的正转控制。

33、具有过载�
；さ恼�转控制。

34、接触器联锁的正反转控制。

35、按钮联锁的正反转控制线路。

36、按钮、接触器复合联锁的控制线路。

37、接触器控制Y－△降压控制。

38、X62－W型铣床主轴与进给电机的联锁控制。

39、时间继电器控制Y－△降压起动控制。

40、C620－1型车床控制线路的模拟装置。

41、直流电念头的拆装训练（西席演示）。

42、直流电念头的磨练训练（先生演示）。
