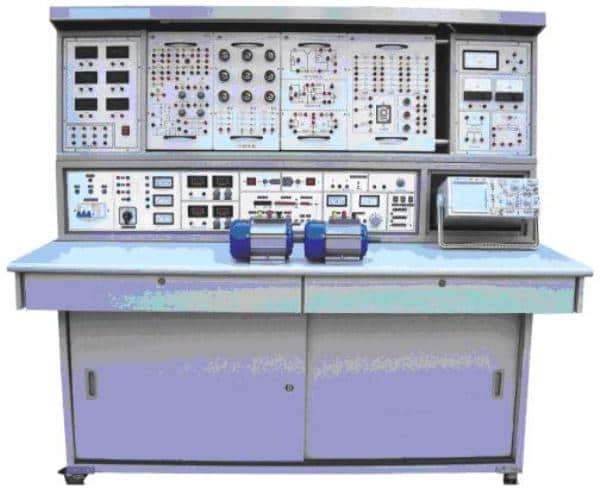

立式电工.模电.数电.电气控制(带直流电机实验)实验装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：模电数电电气控制
[规格型号]：TWY-528C
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 4458 人关注该产品

产品详情

TWY-528C 立式电工、模电、数电、电气控制（带直流电机实验）实验装置
一、产品的特点：
实验台具有较完善的清静� ；げ椒� ，较齐全的功效。电工、电气控制实验器件接纳顺应性强的� ？槭焦蚁� ；在实验屏上完成实验 ，实验要领无邪 ，下手能力强 ，实验连线接点接触可靠 ，切合差别深度 ，差别广度的教学要求。数电、模电在九孔通用电路板挂箱上完成 ，凭证实验庞洪水平选取挂箱个数 ，凭证实验电路在通用电路板上拼插实验电路 ，实验元件制成透明盒体 ，直观性好 ，盒盖章有永不褪色元件符号 ，线条清晰雅观。盒体与盒盖团结接纳较科学的压卡式结构 ，维修、替换元件拆装利便。该实验台结构合理 ，学� ？伤媸卑葱枰鎏硇碌哪 ？楣蚁� ，无邪、经济。
二、适用规模：
适用于高等院校及要求较高的中专、技校、职业学校 ，可完成电工学、电工原理、电路剖析、模拟电子手艺、数字电路、电气控制装备等课程实验。该装备是现有实验室装备的更新换代或新建、扩建实验室的理想产品 ，它的配备是学校上水平、上品级的主要标记。
三、实验台、实验屏和实验操作桌结构和功效：
1、实验台组成与性能
1.1.电源及参数
1.1.1输入电源:三相四线电源 ，输入时指示灯亮
1.1.2电源输出：有包管丝和泄电� ；た囟侗 ；すπА�
A组:单、三相可调交流电源 ，提供三相0-380V一连可调的交流电源 ，同时可得至0-250V单相可调电源(配有一台1.5KVA的三相自耦调压器 ，配有三只指针式交流电压表 ，指示调压器输出电压)。
B组:低压交流电压3－24V分七档可调 ，最大输出电流1.5A ，电流表指示。
C组:低压直流稳压电源 ，电压5V ，电流0.5A ，电流表指示。
D组:双路稳流稳压电源 ，二路输出电压均为0-30V ，由多圈电位器一连调理 ，输出最大电流为1.5A ，每路电源输出有0.5级数字电流表、电压表指示。电压稳固度<10－2 ，负载稳固度<10－2 ，纹波电压: <5mV。
E组:单相交流市电输出 ，供用户自备装备使用。
1.2函数信号爆发器:
1.2.1波形:正弦波、三角波、方波脉冲波、锯齿波、TTL方波、矩形波。
1.2.2频率规模:由0.1Hz到2MHz ，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5最大输出幅度(开路)：f
1.2.6直流偏置(开路)：±l0V
1.2.7输出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可一连转变 ，规模10%-90％。
1.2.9压控振荡(VCF)：加外加直流电压0--±5V转变时 ，对应的频率转变大于l00:1。
1.2.10输出衰减:20dB　40dB　60dB
1.3频率计数器:
1.3.1测频规模:lHz-l00MHz。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ ，并联电容约100P。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频 电压不低于10mV ，输出功率不小于1W ，音量可调 ，内有喇叭 ，用于放大电路扩音 ，也可作信号寻迹。
1.6七段译码器：3组七段译码器及对应译码显示数码管。
1.7绝缘电阻：>5MΩ
1.8泄电� ；ぃ盒沟缧卸缌鳌�30MA
２、实验屏：
2.1外测直流电流表：精度０.５级 ，三位半数字式显示 ，丈量规模０-1000uA。
2.2外测直流电流表：精度０.５级 ，三位半数字式显示 ，丈量规模０-10mA。
2.3外测直流电流表：精度０.５级 ，三位半数字式显示 ，丈量规模０-100mA。
2.4外测直流电流表：精度０.５级 ，三位半数字式显示 ，丈量规模０-1000mA。
2.5外测交流电流表：精度０.５级 ，三位半数字式显示 ，丈量规模０-100mA。
2.6外测交流电流表：精度０.５级 ，三位半数字式显示 ，丈量规模０-1000mA。
2.7四路电流插座：与配备的电流插头配套使用 ，在实验中实现一表多测。
2.8指针式功率因数表：外测实验电路功率因数 ，2.5级。
2.9指针式±100uA电流表 ，1.5级 ，外测。
2.10指针10mA电流表 ，1.5级 ，外测。
2.11实验变压器：100W ，220V/36V+110V ，接线端已由面板接线柱引出 ，实验利便。
2.12日光灯照明、实验二用电路：由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出 ，镇流器、日光灯、启动器已装在实验屏内。
2.13实验屏中部：实验� ？楣蚁涫笛槭卑捕傥恢谩９蚁涮婊� ，安顿利便。
3、实验操作桌：增强型双面防火板制成 ，稳固形、不褪色 ，造型雅观大方 ，左右有抽屉 ，存下班具 ，下边为存放柜 ，用于存储元器件。
三、组成与配备：
（1）组成：实验装置由实验屏、实验� ？楣蚁洹⑹笛樘ā⑹笛椴僮髯雷槌伞Ｒ惶ǘ� ，规格：160×70×172cm。
1、实验屏：左侧为丈量电表及电流插座 ，右测为实验变压器 ，日光灯实验电路、功率因数表等 ，中部为实验时安排挂箱。
2、实验台：由电源、信号源、清静� ；ぷ爸米槌伞�
3、实验操作桌：桌面实验时安排实验器件 ，下部为贮存柜贮存实验器件用。
4、实验� ？楣蚁洌�
ZSY-01 电流源—电压源转换电路、受控源特征实验电路、直流实验电路组成。
ZSY-02 由常用分立元件 ，RC选频网络测定单位组成。
ZSY-03 三相负载
ZSY-04 继电控制一单位
ZSY-05 继电控制二单位
ZSY-06 继电控制三单位
ZSY-07 直流电机实验电源、调速环节� ？椤⒗诺缌鳌⒌缡嗟缌髦甘颈砉蚁洹�
ZSY-08 数电、模电九孔万能实验插板一、二单位
（2）器材配备(1台2座)：
2台180W三相电念头 ，1台100W直流电念头 ，1只MF47万用表 ，1只数字万用表 ，2套电烙铁及烙铁架 ，40根叠插式实验毗连线 ，1套数电、模电实验所需电阻、电位器、电感、电容、变压器、传感器、集成座等元件单位盒（元件已装在单位盒内） ，1套工具 ，2张学生凳。
（3）用户自备器材：示波器（型号不限） ，功率表 ，滑线变阻器 ，毫伏表。
四、实验内容：
（1）电工实验部分
1．常用电工仪表的使用
2．线性元件与非线性元件的伏安特征
3．直流电路电压与电位的研究
4．基尔霍夫定律的验证
5．迭加原理与互易定理的验证
6．代文宁定理与诺顿定理的验证
7．电压源与电流源的等效变换
8．受控源的研究
9．一阶电路的响应
10．二阶电路的响应
11．研究LC元件在直流电路和交流电路中的特征
12．交流电路参数的丈量
13．正弦交流电路RLC元件的特征
14．RL及RC串联电路实验
15．RLC串联谐振电路
16．日光灯电路毗连
17．改善功率因数实验
18．互感的丈量
19．三相电路及功率的丈量
20．R-C选频网络实验
21．二端口网络的研究
22．单相变压器实验
23．三相异步电念头的使用与起动
24．三相异步电念头的正、反转
25．三相异步电念头的Y-△起动
26．三相异步电念头的顺序控制
27．三相异步电念头的能耗制动
（2）模拟部分实验
1．二极管的正、反相特征
2．晶体三极管的输入、输出特征
3．晶体管共射极单管放大器
4．两级阻容耦合放大电路
5．负反响对放大器性能的影响
6．场效应管放大器
7．差动放大电路
8．运算放大器指标测试
9．集成运算放大器的基本应用
(多种模拟运算电路)
10．集成运算放大器非线性应用
（多种波形爆发器）
11．变压器耦合推挽功率放大器
12．0TL功率放大器
13．集乐成率放大器
14．单相桥式整流电路
15．串联型晶体管直流稳压电源
(设计性实验)
16．集成直流稳压电源
17．单结晶体管特征
18．单结晶体管触发电路
19．晶闸管简朴测试
20．晶闸管可控整流电路
使用上述20项实验元器件还可完成下面实验项目
l．电压负反响偏置电路
2．分压式电流负反响偏置电路
3．用二极管稳固事情点
4．共基极放大电路
5．共集电极放大电路
6．共源极基本放大电路
7．场效应管共漏极电路
8．场效应管共栅极电路
9．单管阻容放大电路
10．变压器耦合放大电路
11．甲类功率放大电路
12．串联电流负反响电路
13．串联电压负反响电路
14．并联电压负反响电路
15．并联电流负反响电路
16．共基共射极放大电路
17．自举射极输出电路
18．NPN一PNP直接耦合放大电路
19．用负反响消除自激振荡
20．晶体管开关作用
21．变压器反响式振荡电路
22．电容三点式振荡电路
23．电感三点式振荡电路
24．差动放大电路的基本形式
25．长尾式差动放大电路
26．双电源长尾式差动放大电路
27．运放用作交流比例放大
28．反相输入� ；げ椒�
29．同相输入� ；げ椒�
30．电源极性错接的� ；�
31．RC高通电路
32．使用三极管来� ；て骷�
33．差动输入运算电路
34．快速积分电路
35．模拟一阶微分方程电路
36．模拟二阶微分方程电路
37．基本对数运算电路
38．适用微分电路
39．阻挡数放大基本电路
40．简朴的过零较量电路
41．使用二级管作为上限检测幅度选择电路
42．下限幅度选择电路
43．RC无源网络的低通滤波电路
44．同相输入一阶低通滤波电路
45．反相输入一阶低通滤波电路
46．简朴的二阶RC滤波电路
47．典范二阶RC有源低通滤波电路
48．典范二阶高通有源滤波电路
49．基本带通滤波电路
50．典范带通滤波电路
51．矩型波振荡电路
52．宽度可调的矩形波爆发器
53．幅频可调的锯齿波爆发器
54．单相半波整流电路
55．单相全波整流电路
56．电容滤波电路
57．电容滤波带电阻负载
58．RC滤波电路
59．基本LC滤波电路
60．二倍压整流电路
61．三倍压整流电路
62．基本稳压电路
63．基本调解管稳压电路6
64．具有放大环节的稳压电路
65．单相半波可控硅整流
66．电子调压电路
67．电子催眠器逐一意见意义性实验一
68．电子门铃电路逐一意见意义性实验二
69．电子报警电路逐一意见意义性实验三
（3）数字部分实验
l．TTL集成逻辑门的参数测试
2．CM0S逻辑门的参数测试
3．TTL集成电极开路门与三态输出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实验
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转换成D触发器
12．D型触发器转换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方法
16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．使用门电路组成编码器分派器、选择器
20．组合电路的设计之逐一一编码转换
21．组合电路的设计之二逐一显示电路
22．同步时序电路的设计
23．盘算机时序电路的设计
24．集成准时器测试及应用
25．CM0S集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验逐一电子秒表
（4）电气控制部分实验
1．闸刀开关正转控制线路
2．接触器点动正转控制线路
3．具有自锁的正转控制线路
4．具有过找� ；さ恼刂葡呗�
5．倒顺开关控制正反转控制线路
6．接触器联锁的正反转控制线路
7．按钮联锁的正反转控制线路
8．按钮接触器复合联锁控制线路
9．自动往返行程控制线路
10．接触器控制串联电阻降压起动线略
11．时间继电器控制串联电阻降压控制线路
12．手动Y/△降压起动
13．接触器控制Y/△降压起动
14．时间继电器控制Y/△降压起动
15．QX3-13型Y/△自动起动控制线路
16．半波整流能耗制动控制线路
17．全波整流能耗制动控制线路
18．C620车床电气控制线路
19．手动降压起动
20．单相运行反接制动控制线路
21．电动葫芦电气控制线路
22．C6163车床电气控制线路
23．控制电路联锁控制线路
24．主电路联锁控制线路
25．直流电机启动
26．直流电机的调速
27．直流电机的反转
28．直流电机制动实验
电工、模电、数电、电气控制带直流电机元件清单（每台 ）
元 件 名 称
型  号
数  量
备  注
电   阻
4Ω
1
2W
电   阻
5.1Ω
2
2W
电   阻
8Ω
1
2W
电   阻
10Ω
1
2W
电   阻
16Ω
1
2W
电   阻
20Ω
1
1W
电   阻
30Ω
1
1W
电   阻
51Ω
2
1W
电   阻
75Ω
1
1W
电   阻
100Ω
2
1/8W
电   阻
120Ω
1
1/8W
电   阻
150Ω
1
1/8W
电   阻
200Ω
1
1/8W
电   阻
240Ω
1
1/8W
电   阻
300Ω
2
1/8W
电   阻
330Ω
1
1/8W
电   阻
470Ω
1
1/8W
电   阻
510Ω
2
1/8W
电   阻
620Ω
1
1/8W
电   阻
650Ω
1
1/8W
电   阻
1K
2
1/8W
电   阻
1.5K
1
1/8W
电   阻
2K
2
1/8W
电   阻
2.4K
2
1/8W
电   阻
2.7K
1
1/8W
电   阻
3K
2
1/8W
电   阻
3.3K
1
1/8W
电   阻
3.9K
1
1/8W
电   阻
4.3K
1
1/8W
电   阻
4.7K
2
1/8W
电   阻
5.1K
3
1/8W
电   阻
6.8K
2
1/8W
电   阻
7.5K
1
1/8W
电   阻
9.1K
1
1/8W
电   阻
10K
5
1/8W
电   阻
13K
2
1/8W
电   阻
15K
1
1/8W
电   阻
20K
2
1/8W
电   阻
30K
1
1/8W
电   阻
36K
1
/8W
电   阻
39K
1
1/8W
电   阻
47K
1
1/8W
电   阻
51K
1
1/8W
电   阻
68K
1
1/8W
电   阻
100K
2
1/8W
电   阻
150K
1
1/8W
电   阻
200K
2
1/8W
电   阻
300K
1
1/8W
电   阻
470K
1
1/8W
电   阻
510K
1
1/8W
电   阻
1M
1
1/8W
电 位 器
470Ω
1
1/2W
电 位 器
1K
2
1/2W
电 位 器
4.7K
1
1/2W
电 位 器
10K
1
1/2W
电 位 器
47K
1
1/2W
电 位 器
100K
1
1/2W
电 位 器
470K
2
1/2W
电 位 器
1M
1
1/2W
电解电容
0.1UF
1
16V
电解电容
4.7UF
1
16V
电解电容
10UF
3
16V
电解电容
33UF
1
16V
电解电容
47UF
2
25V
电解电容
100UF
3
35V
电解电容
220UF
1
35V
电解电容
470UF
1
35V
瓷片电容
300P
1
63V
瓷片电容
1000P
2
63V
瓷片电容
4700P
1
63V
瓷片电容
0.01UF
3
63V
瓷片电容
0.1UF
2
63V
瓷片电容
0.47UF
1
63V
瓷片电容
1UF
1
250V
瓷片电容
2UF
1
250V
音频输入变压器
1
音频输出变压器
1
变 压 器
220/6V.6V.24V
1
8W
电  感
8Ω
1
电  感
390UH
1
二 极 管
4007
4
二 极 管
2AP9
1
发光二极管
2
稳压二极管
2CW54
2
稳压二极管
2CW76
1
光敏二极管
1
晶  振
10M
1
场效应管
3DJ6
1
单 结 管
BT33
1
晶 闸 管
KP1
1
三 极 管
3DG6
2
三 极 管
3DG12
2
三 极 管
3AX31
1
三 极 管
3DA1
1
三端稳压
7805
1
指示灯(信号灯)
1
12V
开  关
2
喇  叭
8Ω/0.2W
1
继 电 器
6V
1
电平开关和逻辑电平指示
2
16位
集 成 座
14脚
4
集 成 座
16脚
2
集 成 座
20脚
1
集 成 座
28脚
1
互感线圈
1
ZSY 挂箱
ZSY-01
1
ZSY 挂箱
ZSY-02
1
ZSY 挂箱
ZSY-03
1
ZSY 挂箱
ZSY-04
1
ZSY 挂箱
ZSY-05
1
ZSY 挂箱
ZSY-06
1
ZSY 挂箱
ZSY-07
1
九孔底板挂箱
2
集成运放
UA741
2
定 时 器
NE555
1
功率放大器
LA4101
1
数模转换器
DAC0832
1
模数转换器
ADC0809
1
TTL与非门
74LS00
1
TTL集电极开路与非门
74LS03
1
TTL非门
74LS04
1
TTL与门
74LS08
1
TTL三输入与门
74LS11
2
TTL四输入与非门
74LS20
1
TTL或门
74LS32
1
TTL触发器
74LS74
2
TTL异或门
74LS86
1
JK触发器
74LS112
1
缓 冲 器
74LS125
1
译 码 器
74LS138
2
数据选择器
74LS153
1
计 数 器
74LS160
2
计 数 器
74LS161
1
D触发器
74LS175
1
加减计数器
74LS192
2
移位寄存器
74LS194
1
计  数  器
74LS196
3
CMOS与非门
CD4011
1
三相电机
380V-△接
2
直流电机
100W
1
条形磁铁
1
铁  棒
1
工         具
万 用 表
MF47
1
数字万用表
DT890B+
1
尖 嘴 钳
1
电 烙 铁
2
烙 铁 架
2
螺 丝 刀
3
连 接 线
40
其          他
实验台
1台
实验桌
1张
防腐皮
1张
凳子
2张
