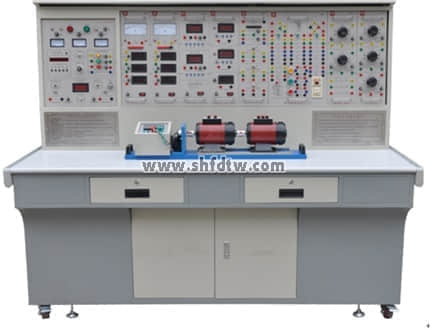

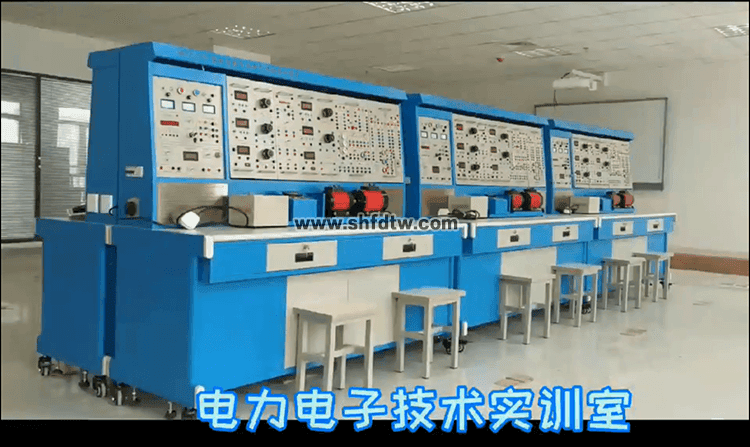

TW-DLB电力电子手艺实训台

9001cc金沙以诚为本(中国)有限公司官网

一、概述

电力电子手艺实训台装置是依据我国高等院校新统编课本《电力电子手艺》、《半导体变流手艺》、《电机控制》、《直流调速系统》、《交流调速系统》等课本实验纲要的要求，吸收海内、外同类产品的优点，充分思量了实验室的现状和生长趋势，全心研制成。

9001cc金沙以诚为本(中国)有限公司官网

二、产品特点

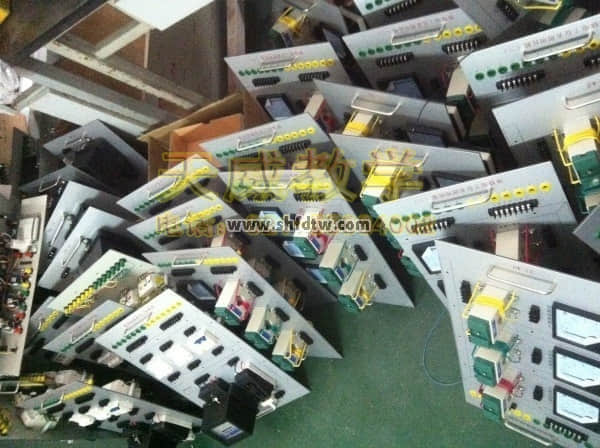

1、装置接纳组件式（挂箱式）结构，可凭证差别实验内容举行组合，故结构紧凑，使用利便无邪，功效齐全,综合性能好。

2、组件式结构，可凭证实验要求随时替换部件，实验操作利便；

具有多种�；すπВ翰灰滓虿僮鞫鸹�，适用学生操作的特殊要求。

3、装置结构合理，形状雅观，面板示意图明确、直观。电路连线接纳插接方法，迅速轻盈。电机接纳导轨式装置、替换机组简捷、利便。

4、实验线路选择典范，完全配合教学内容，知足教学纲要要求。交、直流调速系统均能实现正、反转切换，以便准确研究系统动态历程。

5、控制电路所有接纳模拟和数字集成芯片，可靠性高。装置具有较完善的�；すπ� 和抗滋扰能力，提高了装备的运行可靠性。

6、全套实验装置兼顾了古板的晶闸管调速实验和自关断电力电子器件的交流、直流调速实验。实验内容既周全而先进。

三、手艺参数

1、输入电源：三相四线 380V±10% 50Hz

2、事情情形：情形温度： -5～40℃

相对湿度：＜75%（25℃）

3、装机容量：＜1.5KVA

4、电机容量：＜200W

5、形状尺寸： 164×75×166cm

加示波器搁板尺寸：204×75×166cm

四、清静�；は低�

1、三相四线制（或三相五线制）电源输入，总电源由三相钥匙开关控制，控制屏电源由接触器通过起、停按钮举行控制，设有三相电压表指示。

2、电源箱装有电流型泄电�；て�，控制屏若有泄电征象，泄电流值凌驾一定值，即切断电源，还装有电压型泄电�；て�，对电源箱及屏内强电输出及实验历程中的接线等若有泄电征象，即报警并使电源箱及屏内的接触器跳闸，切断电源确保人身清静。

3、三相隔离变压器一只，使实验用电和电网完全隔离，确保人身清静。

4、三相调压器副边设有一套过流�；ぷ爸�。调压器输出短路或所带负载太大，电流凌驾设定值，系统即告警并切断总电源。

5、设有准时器兼报警纪录仪（效劳治理器），对违章使用的次数举行纪录，为学生实验手艺的审核提供一个统一标准。

6、实验毗连线接纳高可靠关闭式手枪插形式，线芯接纳无氧铜抽丝成头发丝般细的多股线，抵达超软目的，护套接纳粗线径、防硬化化学制品制成，插头接纳实心铜制件。

7、种种电源及仪器仪表均有可靠的�；すπ�。

五、基本说明

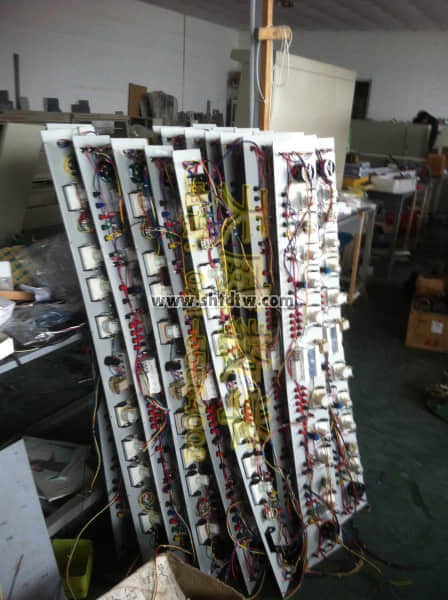

1、电源箱及屏

电源箱及屏为铝合金结构，设有电压型泄电�；ぷ爸煤偷缌餍托沟绫；ぷ爸�。为实验提供单、三相交流电源、高压直流电源、交直流电压电流表等。其手艺要求如下：

1）单、三相可调交流电源：三相0～450V及单相0～250V一连可调交流电源，配备一台三相自耦调压器（容量为1.5KVA）,配有三相指针式交流电压表,通过切换开关可划分指示出三相电网电压和三相调压输出电压.

2）直流励磁电源：220V/0.5A输出，短路�；�。

3）指针式转速表：丈量规模±2000转/分。

4）串联电感及电阻：三组供串联电感式变频调速系统实验使用的电感及电阻。

5）日光灯：配有照明和实验两用的日光灯一盏，切换开关拨向左侧时，日光灯点亮，供照明用；切换开关拨向右侧时，供实验用，引出四个讨论。

6）拨动开关：利便实验时的线路切换。

2、实验桌

接纳铝合金结构（也可选择用全钢结构），结构牢靠，形状雅观大方，设有两个抽屉，右侧还设有安排示波器的搁板。

序号	编号	名称	数目
1	实验屏	规格：1640×750×1600mm	1
2	电源箱	总电源开关电压、电流型泄电�；て�	1 1
		单、三相可调交流电源	1
		直流励磁电源	1
		转速表	1
		电枢电源	1
		拨动开关	1
		日光灯串联电感及电阻	1 1
4	EM-03	三相可调电阻器900Ω	1
5	EM-06	直流电压电流表	1
7	EM-10	速率、电流调理器	1
8	EM-11	单结晶体管，正弦波、锯齿波触发电路	1
9	EM-23	交流电压电流表	1
10	EM-27	三相晶闸管触发电路	1
11	EM-28	给定、零速封闭器电路及主电路	1
12	M01	复励直流发电机	1
13	M02	并励直流电机	1
14	M04	三相绕线式异步电机	1
15	CSJ	测速电机及电机导轨	1
16		常用工具	1
17		套护式实验导线	1
