新能源汽车电力电子控制手艺实训�？�

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：电力电子手艺实验室
[规格型号]：TWY-XD08
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 5254 人关注该产品

产品详情

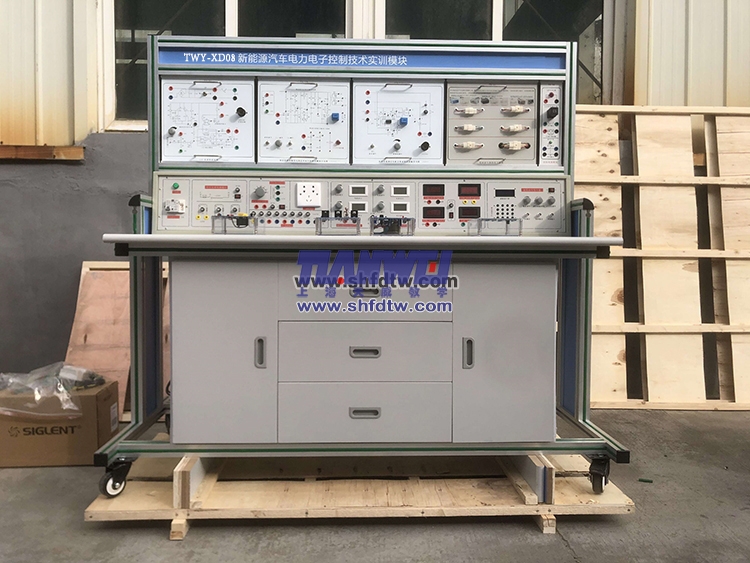

TWY-XD08新能源汽车电力电子控制手艺实训�？�

一、概 述

“新能源汽车电力电子手艺基础实训�？椤笔钦攵源笾凶ㄔ盒？璧摹兜缌Φ缱邮忠铡贰ⅰ栋氲继灞淞魇忠铡返瓤纬淌笛槭笛蹈僖囊� ，团结劳保出书社出书的《职业手艺判断培训课本维修电工（高级）》相关内容 ，而研制的手艺实训装置。同时可作为初级、中级维修电工、高级电工、技师及高级技师的手艺实训装置。

9001cc金沙以诚为本(中国)有限公司官网


二、手艺特点

1、清静性可靠：本装置通过隔离变压器供电 ，并且具有接地�；ぁ⑿沟绫；すπ� ，清静性切合相关的国家标准 ，确保人身清静；凭证差别实验项目的特点 ，配备了两种差别的实验毗连线 ，强电部分接纳高可靠护套结构手枪插毗连线（不保存任何触电的可能） ，弱电部分接纳弹性铍轻铜裸露结构联接线 ，两种导线都只能配合响应内孔的插座 ，这样大大提高了实验的清静及合理性。

2、扩展性强：能知足种种学校响应课程的实验教学 ，实验的深度与广度可凭证需要作无邪调解 ，普及与提高可凭证教学的历程作有机地团结。装置接纳挂件式结构 ，替换便捷 ，如需要扩展功效或开发新实验 ，只需添加部件即可 ，永不镌汰。

3、直观性强：实验挂件接纳脱离结构形式 ，正面为实验原理图和测试点 ，增强了学生对实验内容的感性熟悉与理性熟悉；面板安排合理 ，接插线利便 ，学生可自力操作实验 ，有利于提高学生现实下手能力。

4、先进性强：实验涉及了常用的四大类变流手艺实验 ，且多为普遍应用的适用电路 ，但为教学利便 ，又不失其精练性；本装置又重新器件高度来思量 ，加入了新器件的特征实验、新器件的驱动以及典范的新器件应用的现代电力电子手艺实验 ，让学生对新器件有足够的熟悉和相识 ，紧跟时代程序。

9001cc金沙以诚为本(中国)有限公司官网

三、手艺性能

1.输入电压：三相四线～380V±10%  50Hz

2.事情情形：情形温度为-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.装置容量：＜1.5kVA

4.装置尺寸：1600mm×700mm×1500mm （5%左右）

四、实训装置基本装备

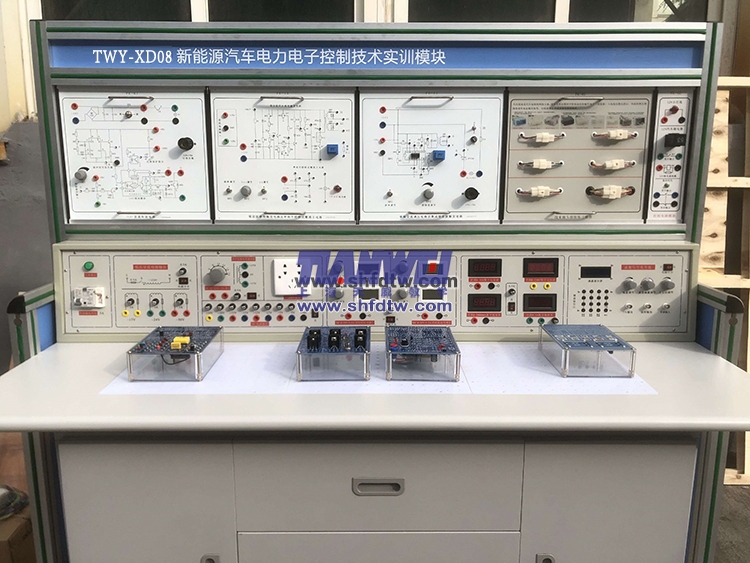

实训装置由控制屏、实训桌以及各个实训组件组成

（一）控制屏：接纳框架式结构 ，结构紧凑、牢靠、雅观大方 ，控制屏上可挂实训组件。

（二）实训组件：

1.PE-01交流电源及控制屏组件

提供三相交流电源 ，自带有过流�；ず托沟绫；すπ� ，设有隔离变压器输出 ，实训清静。

（1）三相电源首先通过三相泄电�；て� ，然后经接触器到隔离变压器 ，使输出与电网隔离(浮地设计)。

（2）电流型泄电�；ぷ爸茫嚎刂破寥粲行沟缯飨� ，泄电流凌驾一定值 ，即切断电源。

（3）交流电参数表单位

提供直有用值交流数字电压表一只 ，丈量规模0～500V ，量程自动判断 ，自动切换 ，精度0.5级 ，三位半数显 ，输入阻抗10MΩ。

提供真有用值交流数字电流表1只 ，丈量规模0～5A ，量程自动判断 ，自动切换 ，精度0.5级 ，三位半数显。

（4）直流电参表单位

提供直流数字电压表一只 ，丈量规模0～300V ，精度0.5级 ，三位半数显 ，输入阻抗10MΩ。

提供直流数字电流表两只 ，丈量规模0～5A ，精度0.5级 ，三位半数显。

（5）三同步变压器单位

提供三相同步变压器一只 ，电压380V//15V*3。

（6）电抗器单位

提供平波电抗器一组 ，可供100mH、200mH、700mH选择。

（7）提供AC220电源输出 ，供外部仪器使用。

2.PE-02功率二极管组件

提供大功率整流二极管七个（熔丝�；さ缏罚� ，钮子开关一个 ，作为整流和续流使用。

3.PE-03晶闸管组件

提供6只单向晶闸管 ，用于可控整流实训 ，设有RC阻容吸收及熔丝�；さ缏�。

4.PE-05 GTR、MOSFET、IGBT组件

提供GTR(大功率晶体管)、MOSFET(功率场效应晶体管)、IGBT(绝缘双极性晶体管)三种功率器件

5.PE-9给定及电压指示组件

提供一连可调的+15V和-15V给定电压 ，带输出指示。

6.PE-12 B TCA785集成触发电路

提供西门子TCA785 ，与KC04（KC09）等相比它对零点的识别越发可靠 ，输出脉冲的齐整度好 ，移相规模更宽 ，同时它输出的脉冲可以人为自由调理 ，可用做单相整流或调压电路实训。

7.PE-13 TC787触发电路组件

接纳TC787芯片组成三相全控触发电路、具有输出稳固、可靠、输入阻抗高、抗滋扰性能好等优点 ，并且装调轻盈、使用可靠 ，只需一只这样的集成电路 ，就可完成三相移相功效

8.PE-14可调电阻组件

提供90Ω×2/1.3A可调电阻一只 ， 900Ω×2/0.41A可调电阻一只 ，作为纯阻性负载使用

9.PE-16 直流斩波电路实训

提供组成直流斩波电路所需的元器件和接纳专用的PWM控制集成电路SG3525�？赏瓿煽伪局薪笛拐恫ǖ缏罚˙uck Chopper）、升压斩波电路（Boost Chopper）、升降压斩波电路（Boost -Buck Chopper）等典范实验。

10.PE-17 SPWM交直交逆变电路

提供SPWM单相交直交逆变电路原理。

五、实训项目

1.电力电子器件导电特征实训

1)电力二极管特征测试

2)晶闸管SCR特征特征测试

3)IGBT特征测试

4)MOSFET特征测试

5)GTR特征测试

2.触发电路实训

1)西门子TCA785单相集成触发电路调试

2)西门子TCA787三相集成触发电路调试

3.整流电路实训

电力二极管不控整流

1)单相半波不控整流电路

2)单相全波桥式不控整流

3)三相星形毗连不控整流电路

4)三相桥式全波不控整流

晶闸管可控整流

1)单相半波可控整流

2)单相桥式半控整流

3)单相桥式全控整流

4)三相半波可控整流

5)三相桥式半控整流电路

6)三相桥式全控整流

4.逆变电路实训

1）SPWM单相交直交逆变电路原理

5.交流调压电路实训

1）单相晶闸管交流调压电路

2）三相晶闸管交流调压电路

6.IGBT直流斩波电路实训

1）降压斩波电路（Buck Chopper）

2）升压斩波电路（Boost Chopper）

3）升降压斩波电路（Boost -Buck Chopper）

六、装备设置清单


序号

编号

名 称

数目

1

PE-01

交流电源及控制屏组件

1件

2

PE-02

功率二极管组件

1张

3

PE-03

晶闸管组件

1件

4

PE-05

GTR、MOSFET、IGBT组件

1件

5

PE-9

给定及电压指示组件

1件

6

PE-12

TC785触发电路

1件

7

PE-13

TC787触发电路组件

1件

8

PE-14

可调电阻组件

1件

9

PE-16

直流斩波电路

1件

10

PE-17

SPWM交直交逆变电路

1件

11

实验桌

铁质长方体关闭式结构 ，造型雅观大方；设有抽屉、柜门 ，用于安排工具、存放挂件及资料

1台

12

学生凳

钢木方凳

2张

13

实训毗连线

配备两种差别的实训联接线 ，两种不可以互插 ，实训清静。

1套

14

实验指导书

1套

15

辅助教学数字资源软件

（网络版 ，提供20个接点）

电机与变压器仿真教学软件

电力拖动仿真教学软件

电事情业培训仿真教学软件（包括用电清静与触电抢救）

1套

七、辅助教学数字资源软件（网络版 ，提供20个接点）

（1）电机与变压器仿真教学软件（正版3D软件 ，有软件著作权 ，便于升级）

电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1 号）与教育部公布的有关专业教学纲要而设计 ，选取典范的电机与变压器 ，围绕其焦点知识点和手艺点睁开 ，兼顾西席的课堂教学 ，力争抵达软件的职业性、情境性、历程性、交互性的相互融会。

本软件包括功率电机、控制电机、信号电机和变压器4个实验单位 ，共18个典范的实验项目 ，每个实验项目下设有形状结构、事情原理、拆装历程、故障检测、常见应用、考考你等数目不等实验使命。

本软件既可支持西席的课堂演示教学 ，亦可支持学生举行课前预习 ，重点支持学生在理论课后举行的自主仿真实验 ，并可在此基础上实现手艺审核。

（2）电力拖动仿真教学软件（正版3D软件 ，有软件著作权 ，便于升级）

本产品依据中华人民共和国劳动和劳动清静行业标准（LD/T81.1—2006）《职业手艺实验和判断装备通用手艺规范》与教育部有关专业教学纲要而设计 ，内容包括三相异步机单向转动控制等30个实验项目 ，涵盖维修电工初级、中级、高级主要实验项目 ，每个项目又凭证需要设有实验目的、实验器件、实验电路、电路原理、器件结构、元件检查、通电运行、通电运行、故障扫除等多种训练使命。软件以手艺为焦点 ，项目为引领、使命为驱动 ，职场情形为配景 ，操作办法为主线 ，学生交互训练为主体 ，具有三维可视化、智能化、全交互的特点 ，集职业性、情境性、历程性、交互性于一身 ，性价比极高。为职业教育与手艺实验、判断信息化、现代化提供了不可或缺的富厚资源。

（3）电事情业培训仿真教学软件（包括用电清静与触电抢救）（正版3D软件 ，有软件著作权 ，便于升级）

本产品依据中华人民共和国劳动和劳动清静行业标准（LD/T81.2－2006）《“维修电工”职业手艺实验和判断装备手艺规范》与教育部有关专业教学纲要而设计研制。该软件接纳二维与三维团结的虚拟画面 ，教育学生电工基础知识和用电的清静及抢救要领。包括电工起源知识（电工基础、电工仪表使用、导线清静毗连、清静用电工具、清静用电标记） ，触电抢救（触电的方法、清静防护步伐、接地与接零�；ぁ⑷斯ず粑� ，心肺苏醒等抢救要领） ，危害扫除（灭火器类型、灭火器的使用） ，电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子手艺）等4大�？� ，15个实验单位 ，72个实验项目。软件以手艺为焦点 ，操作办法为主线 ，以学生交互训练为主体 ，具有三维可视化、智能化、全交互的特点 ，集职业性、情境性、历程性、交互性和无邪性于一身 ，性价比极高。为职业教育与手艺实验、判断信息化、现代化提供了富厚的教学资源。
