TW-QN022公共帕萨特B5-CAN-BUS教学实训开发软件及附件

一、产品简介

     该装备接纳 全新B5 汽车车身CAN总线系统（带开发软件及附件） ，包括电动窗、中控门锁及后视镜系统实物为基础 ，充分展示汽车车身CAN总线系统 ，包括电动窗、中控门锁及后视镜系统的组成结构和事情历程 。

    适用于学校对汽车车身CAN总线系统 ，包括电动窗、中控门锁及后视镜系统理论和维修实训的教学需要 。

二、功效特点

1.真实可运行的汽车车身CAN总线系统 ，包括电动窗、中控门锁及后视镜系统 ，充分展示汽车电动窗、中控门锁及后视镜系统的组成结构 。

2.使用电动窗开关、中控门锁开关及后视镜开关 ，可真实演示汽车车身CAN总线系统 ，包括电动窗、中控门锁及后视镜系统的事情历程 。

3.示教板面板接纳4mm厚耐侵蚀、耐创击、耐污染、防火、防潮的高级铝塑板 ，外貌经特殊工艺喷涂底漆处置惩罚；面板打印有永不褪色的彩色电路图；学员可直观比照电路图和实物 ，熟悉和剖析汽车电动窗、中控门锁及后视镜系统的事情原理 。

4.示教板面板上装置有检测端子 ，可直接在面板上检测汽车电动窗、中控门锁及后视镜系统各电路元件的电信号 ，如电阻、电压、电流、频率信号等 。

5.示教板面板部分接纳1.5mm冷板冲压成形结构 ，形状雅观；底架部分接纳钢结构焊接 ，外貌接纳喷涂工艺处置惩罚 ，带自锁脚轮装置 ，示教板底座上配有40cm左右的桌面 ，利便安排资料、轻型检测仪器等 。

6.示教板事情接纳通俗220V交流电源 ，经内部电路变压整流转换成12V直流电源 ，无需蓄电池 ，镌汰充电的贫困 ，12V直流电源有防短路功效 。

9001cc金沙以诚为本(中国)有限公司官网

三、手艺规格

形状尺寸（约）：1740×600×1700mm(长×宽×高)

外接电源：交流220V±10% 50Hz

事情电压：直流12V

事情温度：-40℃～+50℃

颜色：7032

钢管：40*40*3mm

机柜：1.5mm冷板冲压成形 ，背面设置维修门；

移动脚轮：100*60mm

四、基本设置(每台)

序号

名       称

规格型号

单位

数目

1

检测控制面板

装有种种检测端子 ，彩色电路图和事情原理示意图；面板：1700*900*4mm

套

1

2

恬静控制单位(ECU)

全新

套

1

3

组合仪表



套

1

4

燃烧开关



个

1

5

诊断座

OBDⅡ

个

1

6

电动窗总开关



套

1

7

前左右车门电脑



套

1

8

后左右车门电脑



套

1

9

前左右电动窗开关



套

1

10

后左右电动窗开关



套

1

11

前左右门锁



套

1

12

后左右门锁



套

1

13

后视镜调理开关



套

1

14

左右电动后视镜



套

1

15

包管丝盒



个

1

16

移动台架(带自锁脚轮装置)

1740×600×1700mm(长×宽×高

台

1

17

故障模拟与扫除装置



套

1



CAN-BUS 开发软件及附件:

CAN-BUS教学实训开发软件

9001cc金沙以诚为本(中国)有限公司官网

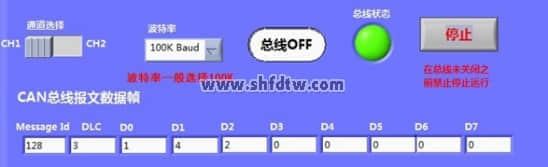

CAN-BUS数据流审查功效界面

9001cc金沙以诚为本(中国)有限公司官网

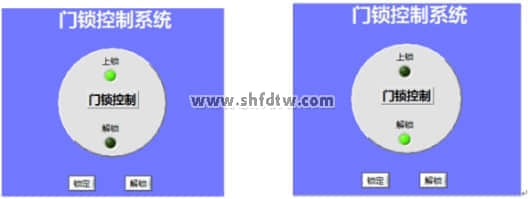

功效控制界面

9001cc金沙以诚为本(中国)有限公司官网

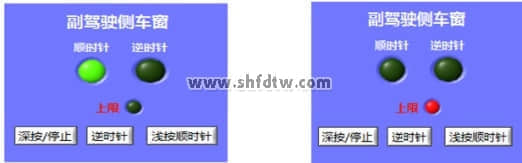

CAN-BUS教学实训软件界面部分图

9001cc金沙以诚为本(中国)有限公司官网

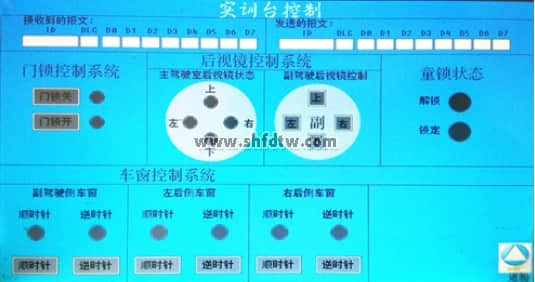

CAN-BUS教学实训软件界面部分图

9001cc金沙以诚为本(中国)有限公司官网

CAN-BUS教学实训软件界面部分图

汽车CAN丈量设置表

汽车CAN丈量盒

主要手艺参数：

事情电压：DC5V供电；

数字化彩屏：800*480 ，7寸LCD触摸屏 ；

主处置惩罚器：120M高速处置惩罚器；

CAN接口：双路CAN接口 ，支持2.0A ，2.0B；

波特率：可顺应5K——1Mbps CAN网络数据通讯 。

特点：

双CAN接口；

CAN网络数据通讯；

CAN报文实时监听和显示；

实现动力和恬静系统通讯数据显示；

可视化教学与实训；

可触摸反控车身单位功效 。

附加功效说明

    彩屏附带LED灯板 ，指示CAN网络的运行的状态 ， LED灯指示的信息主要有副驾驶室车窗 ，左后车窗 ，右后车窗 。后视镜 ，门锁等状态

CAN总线剖析仪

主要特点：

每个CAN新闻均标有100μs精度的时间标签(time stamp) 。

每秒可以处置惩罚高达8000个新闻 。

支持11位标识符(CAN 2.0A)的标准帧和29位标识符(CAN 2.0B active)的扩展帧 。

支持数据帧和远程帧 。

可检测过失帧 。

具有优越的EMC性能 。

剖析仪一端是110 cm (44 in.)长的USB线缆 ，另一端是30 cm (12 in.)长的CAN线缆 。

使用DB 9针连讨论接入CAN总线 。

可选择带电隔离的CAN总线驱动器 。

专为USB 2.0设计 ，兼容 USB 1.1 。

低能耗 。

装置快速、浅易 ，即插即用 。

为Kvaser硬件编写的应用程序完全兼容Kvaser CANlib 。

多个CAN总线剖析仪可通过标准的USB 集线器毗连到统一个PC机上 。

CAN—BUS教学实训软件

主要功效：

实现CAN报文的吸收与发送；

支持可变波特率 ，多CAN通道选择功效；

可实时监控帕萨特B5恬静系统各个控制单位的状态；

支持控制帕萨特B5恬静系统各个执行器行动 。
