TW-SNY49  碟式（斯特林）光热发电实训系统

随着石油资源的日益欠缺,石油价钱逐渐上涨,古板的内燃机使用石油资源而引起的情形污染、能源使用极不平衡等社会问题日见突出。研究能以太阳能、自然气、沼气、生物质等作为燃料的发念头有关手艺,关于增进能源的综合使用、改善目今使用简单的石油资源的状态并镌汰情形污染,创立节约型社会,从而增进经济的可一连生长和社会前进,具有主要的意义。

斯特林太阳能热发电是一种使用热能发电的手艺。这种手艺通过热电质料,将热能直接转化为动能,与主流发电方法差别 ，无放弃物的排放,无噪声,事情清静可靠稳固,是对热能的接纳再使用。因此,它是情形友好性发电方法。

9001cc金沙以诚为本(中国)有限公司官网

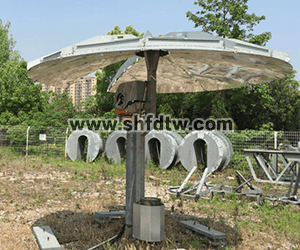

1.碟式集热器产品参数

1.1 碟式集热器产品形状尺寸

9001cc金沙以诚为本(中国)有限公司官网

集热器样式 ，类似美国Infinia英菲尼尔公司斯特林聚光碟样式 ，此样式特点是反光抛物面具有扇形启齿 ，与立柱交织。

功效特点：

1）便平衡整个装备的重心 ，使支架的稳固性更好

2）可以控制发电机头部反转靠近地面 ，利便装备装置调试

聚光镜样式 ，接纳超白浮法钢化玻璃反光镜 ，相对铝反射和镀膜反射反光镜具有超长的使用寿命 ，不保存风化问题而影响外貌粗造度而降低集热效率。

1.2 碟式聚光器聚光参数

（1）镜面法相投影面积：11.2㎡

（2）镜面标称反射率：92%

（3）镜面材质：超白浮法玻璃

（4）聚光系统焦距：1.8m

（5）聚光比：500

1.3碟式聚光器结构参数

(1)碟式聚光器总重（吊装重量）  ：约2=1.5 吨

(2)立柱：重量 0.3 吨

(3)回转机构参数：

回转减速器性能参数（俯仰）

回转减速器性能参数（水平）

额定输出转速

0.037rpm

额定输出转速

0.037rpm

额定输出转矩

3kN.m

额定输出转矩

3kN.m

倾翻力矩

33.9kN.m

倾翻力矩

33.9 kN.m

坚持力矩

38.7 kN.m

坚持力矩

38.7 kN.m

轴向载荷

338 kN

轴向载荷

338 kN

径向载荷

135 kN

径向载荷

64 kN

减速比

61:1

减速比

61:1

精度品级

≤0.1°

精度品级

≤0.1°

直流电机性能参数（俯仰）

直流电机性能参数（水平）

额定电压

24VDC

额定电压

24VDC

额定电流

≤6.5A

额定电流

≤6.5A

额定功率

≤156W

额定功率

≤156W

噪音

≤65dB

噪音

≤65dB

防护品级

IP55

防护品级

IP55

温度

-40-﹢80℃

温度

-40-﹢80℃


1.4 碟镜吸热器参数：

（1）启齿直径：170mm

（2）吸热器材质：不锈钢

（3）吸热器腔深：50mm

1.5碟镜控制系统参数：

控制系统额定电压

220V

额定供电频率

50Hz

额定电流

2.5A

额定功率

200W

控制系统情形温度

-30℃—+55℃

控制方法

以太网 远程控制

追日精度

1.74mrad

1.6包括规模：

每套碟式聚光系统包括以下项目：


反射镜组件：

1 套/set

集热器：

1 个/set

背部支持骨架：

1 套/set

回转减速器 ：

1 套/set

立柱：

1 套/set

传感器：

1 套/set

限位开关：

4 个/sets

控制箱

1 套/set



2. 斯特林发电机产品参数

斯特林循环机械装置作为清洁、适用性广的替换动力装置在21世纪初就成为了航天空间电源等领域的研究热门。自由活塞斯特林发念头与直线电机相连,通过直线电机将其机械能转化为电能输出,实现了热能-机械能-电能的转换,该装置被称为自由活塞斯特林发电系统。

9001cc金沙以诚为本(中国)有限公司官网

斯特林发电机产品形状


2.1 碟式聚光器聚光参数


最大事情气压

3.67MPa

重量

55 Kg

充气压力

25°C 2.3 MPa

额定功率

1000 Watt

功率因数

> 0.95

额定电压

230 Vrms

额定频率

50 Hz

2.2 碟式集热器运行参数:

额定运行工况

额定光照：DNI 800W/m2

额定光照下热功率：1kW

最大可接受光照：DNI 1370 W/m2

正常运行风力上限：六级风（14m/s）

装备生涯风力上限：十一级风（32m/s）

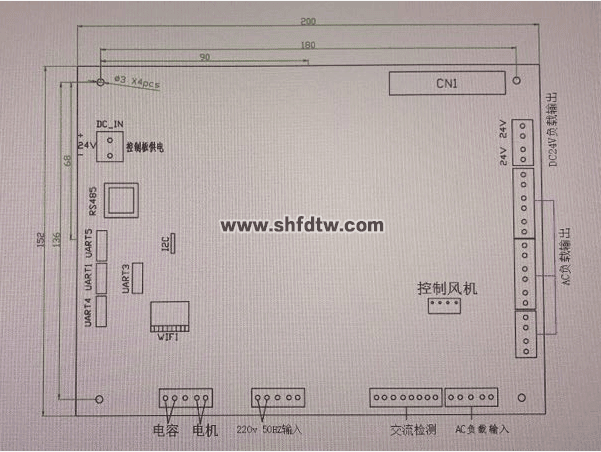

2.3 斯特林控制器参数:

9001cc金沙以诚为本(中国)有限公司官网

控制电源

24V   5w

并网电压

220V  50Hz

就地负载输入电源

220V  1KW

就地交流负载输出

220V  0.9KW

就地直流负载输出

24V   50W

启动发电温度

180℃

额定发电温度

550℃

2.4 碟式集热器跟踪运行方法

碟式集热器接纳美国NASA视日运动轨迹跟踪天文盘算公式（准确度0.001） ，凭证以太网中央监控系统输入的外地GPS参数来盘算太阳方位角和高度举行跟踪 ；首次装置通过传感器定位支架几何参数 ，建设三维模子算法 ，矫正水平和竖直装置误差 ，举行稳固的综合模子跟踪。

2.5碟式集热器支架结构设计

9001cc金沙以诚为本(中国)有限公司官网

1）驱动 ；接纳高精度水平盘旋蜗轮蜗杆和高精度俯仰蜗轮蜗杆组合的方法

此方法无其他外部毗连传念头构 ，是驱动的直接输出。较小的传念头构意味着更小的毗连间隙 ，从而具有更高的跟踪精度和更少的加工要求

2）样式 ；反光抛物面启齿的方法 ，可以将发电机头转至地面 ，更利便磨练和装置

3）控制 ；可设计控制模式分为：跟踪模式 ；手动模式 ；一键磨练模式 ；生涯模式（大风放平 ，使得碟架具有更少的迎风面积 ，以� ；ぶЪ埽�

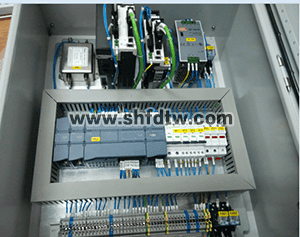

2.6 碟式集热器支架控制箱

9001cc金沙以诚为本(中国)有限公司官网

1）西门子PLC控制系统 ；PLC是常用于工业较量卑劣情形的控制器 ，经由3C标准认证 ，适用于老化、湿润、粉尘等多项指标情形中具有稳固可靠的事情能力 ，相比某公司新近几年自行开发出来的单片机控制系统 ，具有功效周全 ，稳固可靠的特点

伺服控制 ；超高的跟踪精度取决于跟踪控制算法、驱念头构精度、结构传动间隙、控制订位精度。伺服闭环控制系统相比直流有刷电机 ，具有软控制、定位精度高、不保存支架跟踪急停急开的惯性影响驱动齿轮摩擦压力造成齿轮间隙增大的情形。

3、实验室智慧用电清静控制系统功效要求

智能电源治理系统具有过温、短路、过流、过压、欠压、失压、功率限制7大� ；すπ� ；电源具有一键锁定功效 ，处置惩罚故障时 ，避免泄电� ；て骱险� ，造成触电危险 ；电源具有故障锁定功效 ，爆发故障导致跳闸时 ，不强人为上电 ，只能通过远程扫除故障后 ，才华上电乐成 ；能通过无线4G和有线以太网与手机APP和PC端云平台通讯 ，没有网络的情形下 ，课堂整套智能电源治理系统可离线自力运行。

1、智能终端：智能电源治理系统以32位ARM为焦点 ，接纳4.3寸彩色触摸屏为人机交互界面 ，实时监控装备运行情形 ，提供Zigbee、CAN等多种通讯模式 ，具备语音播报功效。能实时监测三相电压、电流、功率 ，功率因数、频率、电能等参数 ，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数 ；装备时间治理包括年月日时间的显示 ；用户通过刷卡方法请求开启装备 ，PC端举行授权之后 ，装备可启动使用 ，PC端可分时预约装备的启动和阻止！

2、手机APP：用电状态界面实时显示目今电压、电流、有无功功率、电能、装备温度、泄电电流值等 ；用电数据界面能智能查找近2年用电数据 ，设置界面能设置限制电能值、负载值、装备超温值、过欠压值、过欠压恢复时间值等。后台审查报警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑性冻炭刂浦悄芸氐耐ǘ�。

3、PC端软件：每个装备状态信息显示 ，具有多个子界面 ，具有故障剖析 ，用电能效剖析、集中治理、小我私家中心资料治理、用户报警定位跟踪与信息统计 ；具有治理员信息修改与权限治理等功效�？梢患艉凸乇账凶氨� ，可单独控制每台装备的开关！

4、后台系统：包括账号治理、装备治理、报修治理、用户治理 ，装备治理：①、包括监控治理：实时视频监控每个课堂 ，可一键预览所有装备的在线和运行情形 ，剖析装备使用率及运行时间！②、包括装备节点：可显示装备所在位置、编码名称、挂载情形、用户编辑、用户盘问等。报修治理：用户可举行远程报修 ，反应装备故障信息 ，编辑报修情形 ，后台可举行远程维护 ，实时跟进 ，以有用解决用户装备维护。用户治理：可连通手机号 ，对账户举行一对一的清静加密 ，实名认证 ，避免账户泄密、防盗 ，现场数据毗连云平台后台数据库治理。

现场需对功效逐一演示 ，提供有用、权威的证实文件 ，证实该产品的可靠、清静、先进性。
