工厂供电综合自动化实训系统

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：工厂电气控制供配电装置
[规格型号]：TWB-GCGD2型
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 16043 人关注该产品

产品详情

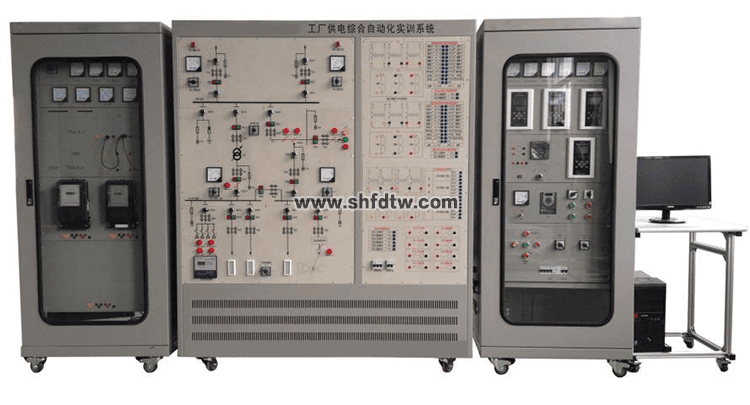

TWB-GCGD2型工厂供电综合自动化实训系统

一、概述

现代化工厂（特殊是大型企业）供电负荷密度大，供电方法重大，可靠性要求高，电能质量要求严酷，还要求思量更高的无邪性，以顺应供电负荷一直增添和供电网络升级的需要 。针对这种情形，将综合自动化手艺融入到工厂供电系统中已成为一种一定趋势和生长偏向 。

   “TWB-GCGD2型工厂供电综合自动化实训系统”正是依据高职高专《工厂电器与供电》、《电气装备及运行维护》、《供配电手艺》、《供用电网络继电� ；ぁ贰ⅰ杜涞缦低匙远泛汀杜涞缤远忠铡返瓤纬痰氖笛到萄б�，团结工厂供电系统的现实应用和生长而设计的综合型实训系统 。

9001cc金沙以诚为本(中国)有限公司官网


二、特点

1.周全性：清晰地反应典范工厂供电系统的一次和二次部分，综合接纳多种工厂供电现实应用的电气装备 。能够实现工厂供电系统的受电、运送、分派、控制、� ；さ仁导忠昭盗芬� ；

2.先进性：综合微机继电� ；ぁ⒌缌考屏俊LC和工控组态等微机职能检测控制的相关手艺，接纳分层漫衍式控制方法，组建成集控制、� ；ぁ⒄闪亢托藕盼惶宓淖酆献远笛槠教� ；

3.适用性：装置试验内容富厚，结构紧凑，在一个试验台上能够完成供配电系统微机� ；ぁ⒍位芈贰⒆远爸谩⒌拐⒉僮鞯榷喾矫娴氖笛槟谌� 。

4.针对性：不紧让学生掌握整个工厂供电系统的实践外，还可以作育学生对PLC、变频、触摸屏等方面的编程和组态软件的学习 。

三、手艺性能

1.输入电源：三相四线 AC380V±10% 50±2%Hz ；

2.整机容量：≤3kVA ；

3.实训台接纳铁质亚光密纹喷塑，铝质面板（凹字烂板工艺手艺） ；

4.RS-485和以太网两种通讯接口 ；标准MODBUS通讯协议 ；

5.微机� ；ぷ爸谜闪吭龋嚎潭任蟛睿翰淮笥�1% ；丈量电流：0.2级 ；母线电压：0.2级 ；输出精度：0.2级 ；频率：0.01Hz ；P、Q、COSΦ ；0.5级 ；通讯区分率：不大于1ms 。

6.所有交流接触器接纳正规施耐德品牌 。所有微机� ；ぷ爸镁幽傻缌ο殖�110KV及以下电压品级专用的微机� ；げ饪刈爸� 。后台系统接纳电力工业专用的电力版后台软件为开发平台 �？芍С侄慰� 。

7.本实训装置中所涉及的有关仪器仪表、配件等装备，均接纳国标产品，证件齐全 。

8．清静性能知足国家标准，系统设置泄电� ；�，确保学生的人身清静 ；主要装备均要设置清静� ；げ椒�，确保在学生误操作时不会损坏装备 。

四、可完成实训项目

（一）工厂供电电气接线图的认知

1、工厂供电一次电气接线模拟图的认知

2、工厂供电二次控制回路接线及信号回路实验

3、电压和电流互感器的接线要领

（二）微机自动装置实训

1、备投投入条件测试

2、母联备投（暗备用）及自顺应实训

3、无功赔偿装置认知实训

4、手动/自动功率因数赔偿实训

5、线路无功控制实训

6、VQC电压无功控制实训

（三）线路微机继电� ；な笛�

1、模拟系统正常、峰值、低谷运行方法

2、模拟系统短路

3、电秒表的准确操作

4、微机线路� ；ぷ爸貌问ú僮�

5、线路无时限电流速断� ；�

6、线路带时限电流速断� ；�

7、线路准时限过电流� ；�

8、线路反时限过电流� ；�

9、线路电流电压连锁� ；�

（四）电念头微机继电� ；な笛�

1、变频器参数整定操作

2、变频器开环调速实训

3、三相异步电念头的启动方法

4、微机电念头� ；ぷ爸貌问ú僮�

5、电念头的速断� ；�

6、电念头的反时限过流� ；�

（五）变压器微机继电� ；な笛�

1、变压器电流速断� ；�

2、变压器准时限� ；�

3、变压器过电流� ；�

4、变压器过负荷� ；�

（六）整体监控及综合自动化实训

1、SCADA监控实训

2、“四遥”（�？亍⒁２狻⒁５鳌⒁Ｐ牛�

五、系统组成

（一）供配电一次系统 （一次系统模拟控制屏）

实训系统模拟中型工厂的供配电系统，接纳控制屏结构，一次主接线印于铝面板上 。由35 kV，10kV，两个差别的电压品级组成，整个系统有两路35kV进线，其中一起正常供电，另一起作为备用，通过备自投自动切换;35kV母线出线有两路分支，一起经总降变降压为10kV母线的进线电源

1、另一起总降压变压器为10kV电源2 ；为了包管供电可靠性，进线电源1和进线电源2互为暗备用，划分给10kVⅠ段母线和10kVⅡ段母线供电，两者也可通过备自投自动切换 。其一次系统图见图1所示 。

2、为了包管一次线路供电的可靠性，设置了微机备自投，微机线路和微机变压器� ；� ；为了包管高压电念头的稳固运行，设置了高压电念头� ；� ；为了提高用电质量，设置了无功赔偿装置 ；为了实现自动化控制，设置了PC机和PLC控制器，实现了整个系统的“四遥”功效 。

9001cc金沙以诚为本(中国)有限公司官网

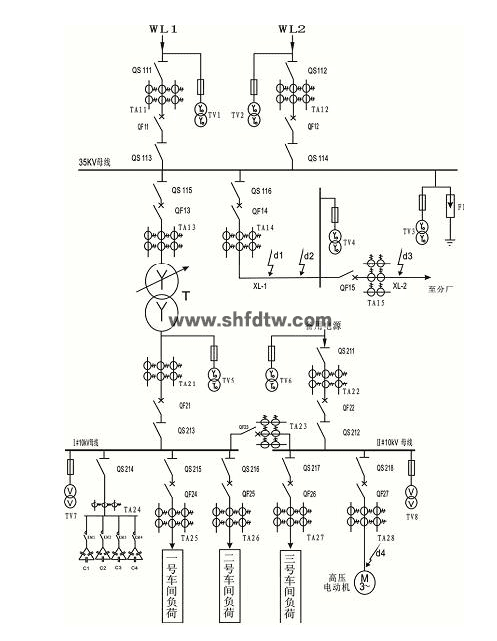

工厂供配电系统一次系统接线图

3、自动装置无功赔偿装置

能自动追踪电网功率因数并控制电容器组的投切，具有手动和自动投切功效 。凭证变压器的无功功率举行分相赔偿，电容器组循环事情，使每组电容器匀称投运，从而镌汰电能消耗和电压损失，提高装备的使用效率 。

4、提供三菱PLC主机一台

提供(三菱FX3U-128)一台，通过PLC控制可在上位机监控软件操作，具有面板上的所有的操作功效，为以后的二次开发提供的便当 。

(二)控制柜（微机继电� ；す瘢�

控制柜主要包括自动装置及微机� ；ぷ爸� 。微机� ；ぷ爸冒ㄎ⒒呗繁 ；ぷ爸谩⑽⒒溲蛊鞅 ；ぷ爸谩⑽⒒缒钔繁 ；ぷ爸� ；自动装置无功赔偿装置、微机备自投装置及变频器 。

1、微机线路� ；ぷ爸茫�1只）

具有三段式过流� ；�，低压闭锁电流� ；�，单相接地� ；�，过电流前加速，过电流后加速，重合闸等功效 。

2、微机电念头� ；ぷ爸茫�1只）

具有电流速断，过电流，电流反时限，零序过流� ；�，负序电流� ；ず偷偷缪贡 ；さ裙π� 。

3、微机变压器主� ；ぷ爸茫�1只）

具有电流速断，过电流，过电压� ；�，低电压� ；�，重瓦斯，轻瓦斯、温度告警等� ；すπ� 。

4、微机备自投装置（1只）

有进线备投和母联备投方法可选，当主进线电源模拟故障失电后，备自投装置能自动地将备用进线电源投到事情母线上，以此包管毗连在事情母线上的负荷仍能正常事情，提高供电的可靠性和稳固性 。同时具有自顺应功效，当检测到主进线电源恢复时，自动断开备用进线断路器，延时闭合主进线，实现主进线电压恢复时自动切换后投入历程 。

5、变频器（1只）

6、DJQ10三相鼠笼式异步电念头：370W  220V 1420r/min

7、DJQ14三相同步发电机：170W  220V（Y）1500r/min

（三）配套软件

1、监控软件(电力组态监控软件)

1.后台系统必需要以电力的组态软件开发平台 。C/S拓扑结构，可支持32台客户时机见治理效劳器（或称主站），实现了多用户共享监控权的功效（见下图2所示）并且可以同电力系统模拟屏举行通讯使模拟屏举行动态显示 。

2.主要功效：

（1）对供配电一次系统举行组态，实时显示主接线的转变 ；

（2）实时收罗、显示、存储种种电量参数 ；

（3）对收罗的种种电量量可天生实时和历史曲线和报表，以利于实验者较量、剖析实验数据 ；

（4）监视各断路器位置、� ；ば卸隹谧刺� ；能够控制输电线路断路器的跳/合闸 ；

（5）凭证收罗的母线电量实现对电压、无功的自动调解 ；

（6）可以同电力系统模拟屏举行通讯和操作 。

9001cc金沙以诚为本(中国)有限公司官网

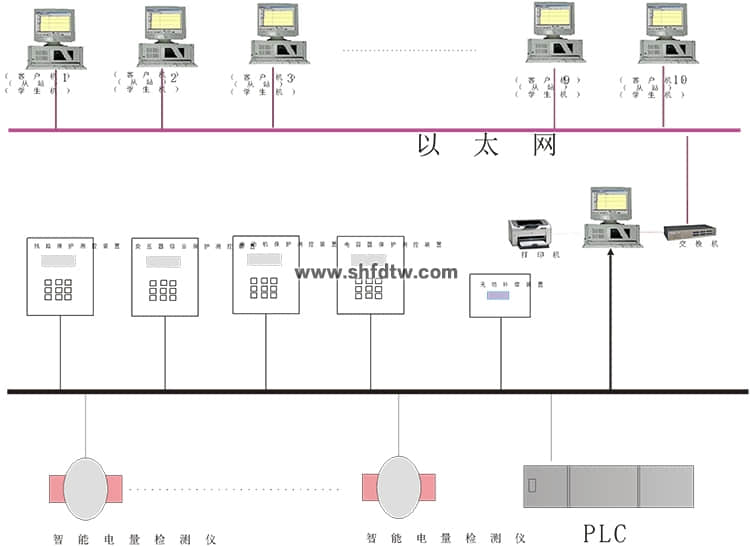

后台监控系统网络结构
