工业自动化综合实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：工业自动化实训
[规格型号]：TW-SD551型
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 8363 人关注该产品

产品详情

TW-SD551型工业自动化综合实训装置

（西门子S7-200PLC+变频器+触摸屏+电气控制）

9001cc金沙以诚为本(中国)有限公司官网

本装置团结目今我国工业自动化应用手艺及器件手艺的生长，充分思量适用性、先进性 。装置接纳�？槭浇峁�，实训挂箱包括PLC主机挂箱、变频器挂箱、触摸屏挂箱、PLC模拟负载挂箱、实训网孔板挂箱及富厚的验证演示装置 。实训内容包括PLC的基础实训、PLC综合实训，变频器的熟悉、操作、参数设定及通讯实训，触摸屏的熟悉、操作、应用实训，单片机接口扩展、数据收罗、数据显示、键盘控制、准时器、打印机接口实训等，实训项目富厚、综合性强、紧跟工业自动化生长潮流 。

一、产品特点

1、�？槭浇峁�，挂箱替换利便，便于组织种种实训项目及扩展新的实训功效 。

2、适合就业前及岗前综合手艺训练，适合高级工手艺培训审核 。

3、能举行小型工程项目设计、装备选型、装置调试、操作模拟 。

4、只需三相四线交流电源即可投入使用，实训资源富厚、综合性强，有用节约实训用房 。

5、清静性高，除配备电压型和电流型泄电�；て魍�，装置设有单片机全程监控的过载或短路软阻止�；すπ�，确保装备和人身清静 。

二、手艺性能

1、输入电压：三相四线制～380V±10%  50Hz

2、事情情形：温度规模-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、形状尺寸：1700mm×700mm×1680mm

三、装置配备

（一）电源、信号源、仪器控制屏

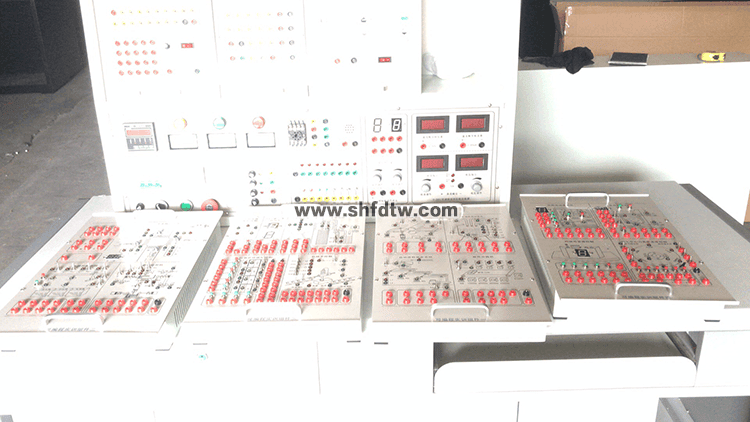

实训装置由控制屏、实训桌、主机实训组件、实训�？椋ê缓竦墓ひ迪殖∽氨改Ｄ馐笛倒ぞ撸⒈淦灯鞴蚁洹⒋ッ凉蚁洹⒔恢绷鞯缁⒆芟叩ノ弧⑼ㄑ赌？椤⒌缁脊臁⒉馑倩沟茸槌� 。

（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）

1、交流电源控制单位

三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯包管丝�；�，控制屏的供电由钥匙开关和启�？乜刂�，同时具有泄电告警指示及告警复位 。

提供三相四线380V、单相220V电源各一组，由启�？乜刂剖涑�，并设有包管丝�；� 。

2、准时器兼报警纪录仪

准时器兼报警纪录仪，平时作时钟使用，具有设准时间、准时报警、切断电源等功效；还可自动纪录由于接线或操作过失所造成的泄电告警次数 。

3、直流电源、直流电压/电流表、逻辑输出及指示等

直流电压：0～10V可调输出；直流电流：4～20mA可调输出；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、偏向指示器、八音盒、直流24V继电器、信号转换座若干 。

（二）实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构结实，造型雅观大方 。设有抽屉和元器件贮存柜 。

（三）实训组件

1、PLC实训组件

设置西门子S7-200PLC主机，该PLC应包括CPU、数字输入输出�？椤⒛Ｄ饬渴淙胧涑瞿？椤⑼ㄑ赌？椋ㄒ蕴橥�，内置数字量I/O（24路数字量输入16路数字量输出），配套通讯编程电缆

2、变频器实训挂箱

设置西门子变频器V20，带有RS485通讯及BOP操作面板 。

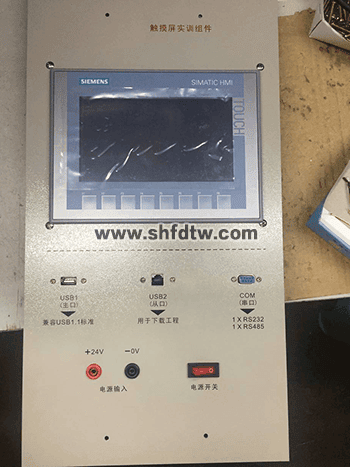

3、触摸屏实训挂箱：

西门子smart系列V3触摸屏规格为7英寸彩色大屏，相识工业触摸屏的功效及使用要领，掌握PLC之间的通讯知识，并掌握复位、置位、交替等功效键、图形（曲线）显示在触摸屏中的实现要领 。

4、网孔型电气实验套件：

1

典范电念头控制实操单位：施耐德交流接触器3只；时间继电器1只，3个按钮，3只交流指示灯，2只热继电器，元器件设置专用底座 。

掌握一样平常强电系统的装置和调试事情历程知识，实现PLC方法的电机典范运行控制；掌握装置和调试PLC电气控制系统的有关知识 。

2

网孔板

学会电气控制系统中各元器件的结构妄想、装置、调试历程知识 。

5、工控组态软件一套：

翻开软件编程情形，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并举行实训动态跟踪教学 。

6、PLC仿真实训软件一套：

（1）通过PLASH虚拟情形实时显示PLC的运行状态

（2）可以实现PLC虚拟接线，并对接线举行过失检查

（3）PLC编程训练、PLC程序编写测试等功效

（4）实现PLC运行模拟，对过失程序举行检查

7、交流电机一台，380V  Y/△

四、实训项目

（一）PLC基本手艺实训

1.PLC认知实训（软硬件结构、系统组成、基本指令训练、接线、编程下载等）

2.PLC仿真实训

（二）PLC模拟控制应用实训

3.数码显示控制

4.抢答器控制

5.天塔之光控制

6.十字路口交通灯控制

7.水塔水位控制

8.自动送料装车系统控制

9.四节传送带控制

10.装配流水线控制

11.多种液体混淆装置控制

12.自控成型机控制

13全自动洗衣机控制

14.电镀生产线控制

15.自控轧钢机控制

16.邮件分拣机控制

17.自动售货机控制

18.机械手控制

19.三层电梯控制

20.四层电梯控制

21.加工中心控制

（三）电气控制

 22.典范电念头控制实操实训（点动、自锁、正反转、星三角换接启动等）

23.C620车床的电气控制线路

24.卧式车床电气控制线路

 25.机床两地控制线路

26.M7130平面磨床的电气控制线路

 27.Z3040摇臂钻床的电气控制线路

 28.液压滑台式自动攻螺纹机的电气控制线路

29.运行小车的电气控制线路

（四）PLC、变频器、触摸屏综合应用手艺实训

30.变频器功效参数设置与操作

31.变频器报警与�；すπ�

32.外部端子点动控制

33.变频器控制电机正反转

34.多段速率选择变频调速

35.变频器无级调速

36.基于外部模拟量(电压/电流）控制方法的变频调速

37.瞬时停电启动控制

38.PID变频调速控制

39.PLC控制变频器外部端子的电机正反转

40.PLC控制变频器外部端子的电机运行时间控制

41.基于PLC数字量控制方法的多段速

42.基于PLC模拟量控制变频开环调速

43.基于PLC通讯方法的变频器开环调速

44.基于PLC通讯方法的速率闭环控制

45.基于PLC模拟量方法的变频器闭环调速

46.基于触摸屏控制方法的基本指令编程训练

47.基于触摸屏控制方法的LED控制

48.基于触摸屏控制方法的温度PID控制

49.PLC、触摸屏与变频器通讯控制

50.基于MCGS的485总线网络通讯手艺
