检测与转换(传感器)手艺实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：检测与转换传感器手艺
[规格型号]：TW-C937
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 13981 人关注该产品

产品视频

产品详情

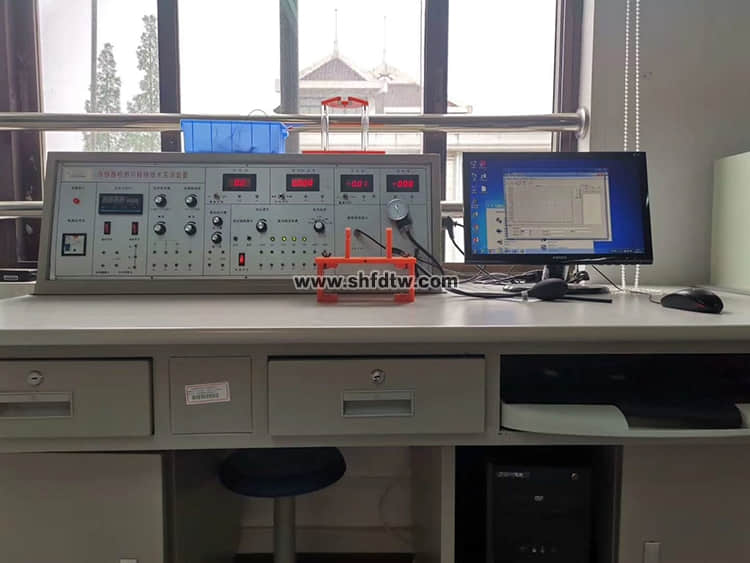

TW-C937检测与转换（传感器）手艺实训装置

（37种传感器）

检测与转换（传感器）手艺实训装置是本公司新推出为传感器及教学实验而开发的顺应差别种别、差别条理的专业教学实验装备�？赏瓿伞按衅髟碛胗τ谩薄ⅰ白远觳馐忠铡薄ⅰ肮ひ底远潜碛肟刂啤薄ⅰ胺堑缌康绮馐忠铡薄ⅰ按衅饔氩饪厥忠铡钡瓤纬痰慕萄笛�。为各高等院校、中专与职业手艺学院等新建或扩建实验室  ，迅速开设实验课提供了理想的实验室装备。

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网




手艺参数：

1、输入电源：AC220V±5%  50±1Hz

2、额定电流：≤5A

3、直流电源：±5V   ±15V

4、稳压系数：±1%

5、电压纹波：≤10mV

6、非线性误差：≤5%

7、丈量精度：≤1%

8、功    耗：100VA

9、输出电流：1A

10、相对温度：-5℃～40℃

11、相对湿度：＜85%（25℃）

12、实验台规格形状尺寸：1600×750×1100mm

主控台功效：

1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出  ，2~24V可调  ，具有短路�；すπ�。

2、低频信号爆发器：1Hz-30Hz输出一连可调  ，Vp-p值10V  ，最大输出电流0.5A。

3、音频信号爆发器：0.4KHz-10KHz输出一连可调  ，输出电压规模：0VP~10VP一连可调  ，最大输出电流：0.5A（有用值0.4KHz）。

4、差动放大器：通频带0-10KHz  ，可接成同相、反相、差动结构  ，增益为1-150倍的直流放大器。

5、数字式电压表：三位半显示  ，量程±2V、±20V  ，输入阻抗100KΩ  ，精度1%。

6、数字式频率/转速表：由四只数码管  ，2只发光管组成  ，输入阻抗100KΩ  ，精度1%。频率丈量规模1-9999 Hz  ，转速丈量规模1-9999r/min。

7、温度表：0-150℃度  ，精度1%。

8、高精度温度控制PID调理仪  ，多种输入输出规格  ，具有人工智能调理以参数自整定功效。

9、机械式压力表：0-40Kpa  ，精度2%。

10、手动气压源：0-40Kpa。


三源部分：

1、加热源：16V交流电源加热  ，温度控制规模0~150℃。

2、转动源：0-12V直流电源驱动  ，转速可调规模0~2400转/分。

3、振动源：振动频率1-30Hz（可调）  ，共振频率13Hz左右。


数据收罗卡及处置惩罚软件：

数据收罗接纳ARM系统  ，上位机三大数据传输方法:USB,WIFI,以太网。模式可使用上位机软件相互切换。Usb为有线近程接入方法  ，wifi及以太网可通过上位机远程设置和接入  ，内置出厂设置按钮。数据收罗方法为单步收罗及一连收罗方法  ，区分率由1/4096  ，采样周期1K  ，采样速率可选择  ，软件可设置。量程自动切换。提供的处置惩罚软件有优异的盘算机界面  ，可以举行实验项目选择与编辑、数据收罗、特征曲线的剖析、较量、文件存取、打印等。

9001cc金沙以诚为本(中国)有限公司官网

传感器种类及手艺指标：（参考值）

序号

实 验 模 块

传 感 器 名 称

量 程

精 度

1

电阻霍尔式传感器�？�

电阻式传感器

± 2mm

± 1.5%

2

霍尔式传感器

≥ 2mm

0.1%

3

电容式传感器�？�

电容式传感器

± 5mm

± 1.3%

4

电感式传感器�？�

电感式传感器

± 5mm

± 3%

5

光电式传感器�？�

光电式传感器

0-2400转/分

≤ 1.5%

6

涡流式传感器�？�

涡流式传感器

≥ 1mm

± 3%

7

温度式传感器�？�

温度式传感器

0-100℃

± 2%

8

磁电式传感器

0 .5V/m

9

压电式加速率传感器�？�

压电式加速率传器

1-30Hz

± 2%/s

10

光纤式传感器�？�

光纤式传感器

≥1.5mm

± 1.5%

11

压力传感器�？�

压力传感器

0-50kpa

± 2%

12

超声波传感器�？�

超声波传感器

20-60cm

1cm

13

MQ3气敏传感器

50-200ppm

14

湿敏传感器�？�

湿敏传感器

10-95%RH

± 5%

15

霍尔式测速传感器

0-2400转/分

± 1.5%

16

涡流测速传感器

0-2400转/分

≤ 1.5%

17

磁电测转速传感器

0-2400转/分

≤ 1.5%

18

转速传感器

0-2400转/分

≤ 1.5%

19

热电偶、热电阻传感�？�

K 型热电偶传感器

0-100℃

± 3%

20

E型热电偶传感器

0-100℃

± 3%

21

Pt100铂电阻传感器

0-100℃

± 3%

22

Cu50铜电阻传感器

0-100℃

± 3%

23

移相器、相敏检波器�？�

24

热释电红外传感器�？�

热释电红外传感器

3200V/W

25

硅光电池传感器�？�

硅光电池传感器

0.35A/W

26

集成温度传感器�？�LM35

集成温度传感器LM35

0-100℃

± 2%

27

PN结、正与负温热敏电阻传感器�？�

PN结温度传感器

0-100℃

± 3%

28

正温热敏电阻传感器

0-100℃

± 3%

29

负温热敏电阻传感器

0-100℃

± 3%

30

光敏二极管、光敏三极管与光敏电阻传感器�？�

光敏二极管传感器

随光照度转变

± 3%

31

光敏三极管传感器

随光照度转变

± 3%

32

光敏电阻传感器

电阻随光转变

± 3%

33

PSD位置传感器

34

扭矩传感器�？�

扭矩传感器

0-6000gcm

±2%Fs

35

光栅位移传感器�？�

光栅位移传感器

0-25mm

36

CCD实验仪

37

指纹识外传感器�？�

指纹识外传感器

传感器特点：

1、传感器外壳接纳入口透明有机玻璃与硬聚氯制做  ，内部装置种种细密传感器。

2、每种传感器每个自力  ，传感器上印有原理图与接线口  ，学生做实验时快捷利便  ，并且先生可以带到课堂上授课用。

3、传感器转换电路板接纳�？槭浇峁�  ，�？樯嫌∮凶辉硗加虢酉呖�。

4、本实训装置由主控台、传感器、实验�？椤⑽灰铺堋⑹菔章蘅按χ贸头Ｈ砑⑹笛樽懒糠肿槌�  ，实验桌柜存放实验�？�  ，抽屉存放种种传感器。

5、学校选购可凭证要求增减实验项目  ，实验项目还可以凭证新产品的开发一直拓展。


传感器实验内容如下：                     带*实验为思索实验

实验一

电阻式传感器的单臂电桥性能实验

实验二

电阻式传感器的半桥性能实验

实验三

电阻式传感器的全桥性能实验

实验四

电阻式传感器的单臂、半桥和全桥的较量实验

实验五

电阻式传感器的振动实验*

实验六

电阻式传感器的电子秤实验*

实验七

变面积式电容传感器特征实验

实验八

差动式电容传感器特征实验

实验九

电容传感器的振动实验*

实验十

电容传感器的电子秤实验*

实验十一

差动变压器的特征实验

实验十二

自感式差动变压器的特征实验

实验十三

差动变压器的性能实验

实验十四

激励频率对差动变压器特征的影响

实验十五

差动变压器的振动实验*

实验十六

差动变压器的电子秤实验*

实验十七

光电式传感器的转速丈量实验

实验十八

光电式传感器的旋转偏向丈量实验

实验十九

靠近式霍尔传感器实验

实验二十

霍尔传感器的转速丈量实验

实验二十一

霍尔传感器的振动丈量实验

实验二十二

涡撒播感器的位移特征实验

实验二十三

被测体材质对涡撒播感器特征的影响实验

实验二十四

涡流式传感器的振动实验

实验二十五

涡流式传感器的转速丈量实验

实验二十六

温度传感器及温度控制实验（AD590）

实验二十七

K型热电偶的温度控制实验

实验二十八

热电偶冷端温度赔偿实验*

实验二十九

E型热电偶的温度控制实验

实验三十

Pt100铂电阻的温度控制实验

实验三十一

Cu50铜电阻的温度控制实验

实验三十二

磁电式传感器的特征实验

实验三十三

磁电式传感器的转速丈量实验

实验三十四

磁电式传感器的应用实验*

实验三十五

压电加速率式传感器的特征实验

实验三十六

光纤传感器的位移特征实验

实验三十七

光纤传感器的振动实验

实验三十八

光纤传感器的转速丈量实验

实验三十九

压阻式压力传感器的特征实验

实验四十

压阻式压力传感器的差压丈量实验*

实验四十一

超声波传感器的位移特征实验

实验四十二

超声波传感器的应用实验

实验四十三

气敏传感器的原理实验

实验四十四

湿度式传感器原理实验

实验四十五

气体流量的测定*

实验四十六

移相器实验

实验四十七

相敏检波器实验

实验四十八

低通滤波器实验

实验四十九

热释电红外传感器实验

实验五十

硅光电池光电特征实验

实验五十一

集成温度传感器LM35温度特征实验

实验五十二

集成温度传感器LM35测温实验

实验五十三

PN结温度传感器测温控制实验

实验五十四

正温热敏电阻温度特征实验

实验五十五

负温热敏电阻温度特征实验

实验五十六

光敏二极管特征实验

实验五十七

光敏三极管特征实验

实验五十八

光敏电阻特征实验

实验五十九

光敏电阻应用实验

实验六十

PSD位置传感器测定位置实验

实验六十一

PSD位置传感器微振动丈量实验

实验六十二

PSD位置传感器用于自动定位系统*

实验六十三

扭矩传感器的性能实验

实验六十四

扭矩传感器的差别形式

实验六十五

光栅传感器莫尔条纹与相距关系实验

实验六十六

光栅传感器莫尔条纹的细分、计数实验

实验六十七

CCD图像传感器线（圆）径丈量实验

实验六十八

光学系统对CCD测径系统的影响

实验六十九

指纹识外传感器及其识别实验

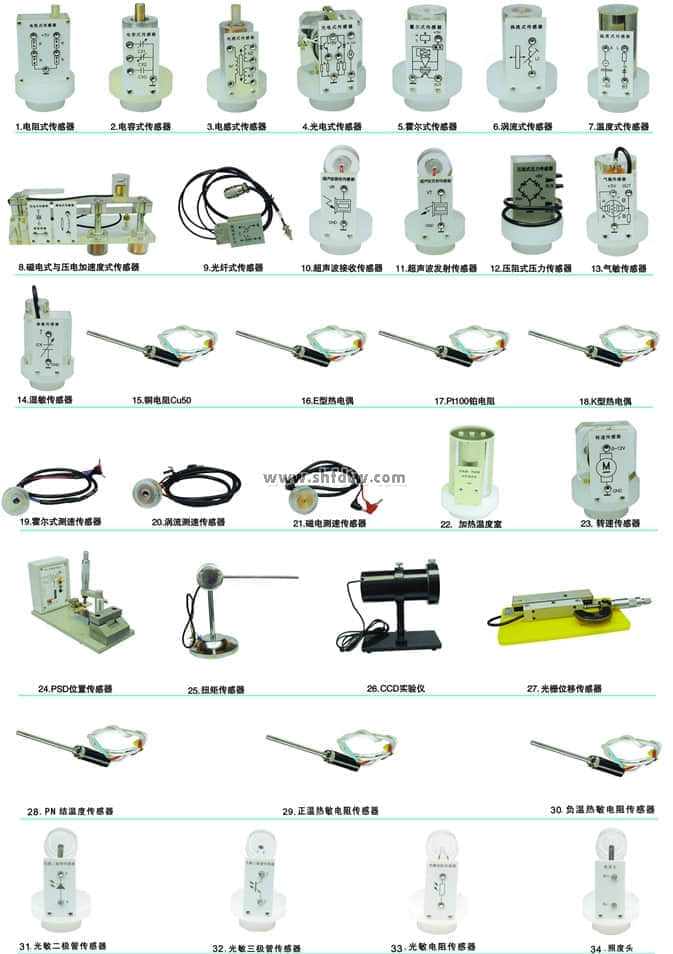

传感器：

9001cc金沙以诚为本(中国)有限公司官网

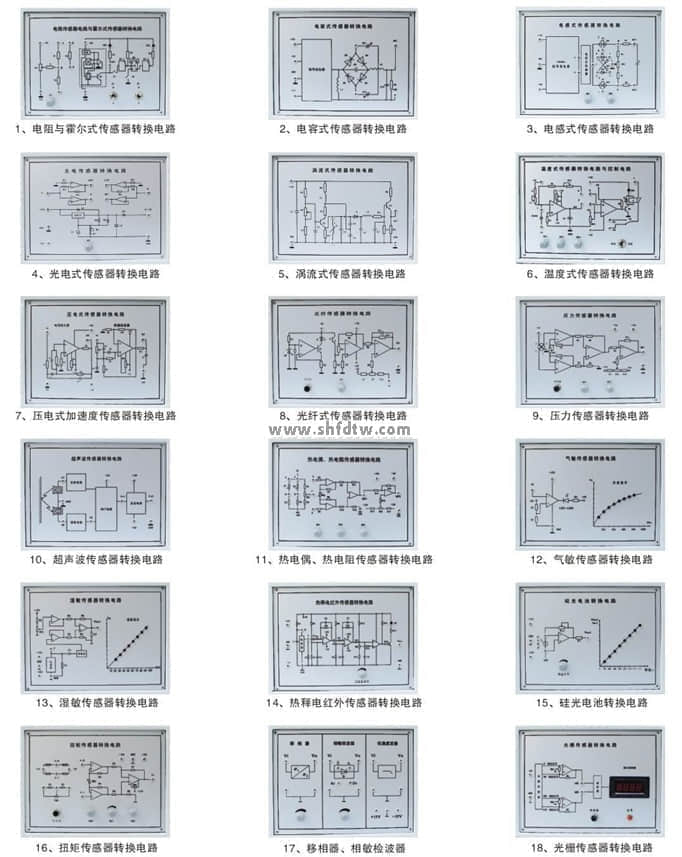

实验�？椋�

9001cc金沙以诚为本(中国)有限公司官网


传感器设置清单：

序号

器  件  名  称

单位

数目

备注

1

实训台

台

1

2

实训桌

张

1

3

升降圆凳

张

2

4

电阻式霍尔式传感器转换电路

块

1

5

电容式传感器转换电路

块

1

6

电感式传感器转换电路

块

1

7

光电式传感器转换电路

块

1

8

涡流式传感器转换电路

块

1

9

温度式传感器转换电路

块

1

10

压电加速率式传感器转换电路

块

1

11

光纤式传感器转换电路

块

1

12

压力传感器转换电路

块

1

13

超声波传感器转换电路

块

1

14

热电偶、热电阻传感器转换电路

块

1

15

湿敏传感器转换电路

块

1

16

热释电红外传感器转换电路

块

1

17

移相器、相敏检波器、低通滤波器电路

块

1

18

硅光电池传感器�？�

块

1

19

集成温度传感器�？�LM35

块

1

20

PN结与正、负温热敏电阻传感器�？�

块

1

21

光敏二极管、光敏三极管 与光敏电阻传感器�？�

块

1

22

扭矩传感器转换电路

块

1

23

光栅位移传感器转换电路

块

1

24

电阻式传感器

个

1

25

电容式传感器

个

1

26

霍尔式传感器

个

1

27

电感式传感器

个

1

28

光电式传感器

个

1

29

涡流式传感器

个

1

30

涡流测速传感器

个

1

31

温度式传感器

个

1

32

磁电式传感器

个

1

33

磁电测速传感器

个

1

34

压电加速率式传感器

个

1

35

光纤式传感器

个

1

36

压力传感器

个

1

37

超声波传感器

对

2

38

气敏传感器

个

1

39

湿敏传感器

个

1

40

霍尔式转速传感器

个

1

41

转速传感器

个

1

42

K型热电偶传感器

只

2

43

E型热电偶传感器

只

1

44

Pt100铂电阻传感器

只

1

45

Cu50铜电阻传感器

只

1

46

热释电红外传感器

个

1

47

硅光电池传感器

个

1

48

集成温度传感器LM35

只

1

49

PN结温度传感器

只

1

50

正温热敏电阻传感器

只

1

51

负温热敏电阻传感器

只

1

52

光敏二极管传感器

个

1

53

光敏三极管传感器

个

1

54

光敏电阻传感器

个

1

55

PSD位置传感器

台

1

56

扭矩传感器

台

1

57

光栅位移传感器

台

1

58

CCD实验仪

台

1

59

加热温度室

个

1

60

位移台架

套

1

61

光纤位移台架

个

1

62

照度头

个

1

63

光源

个

1

64

避光筒

个

1

65

测微器

把

1

66

压力表

只

1

67

橡皮气囊

个

1

68

三通管

条

1

69

铁片、铜片、铝片各一片

片

3

70

温度计0-100℃

条

1

71

Φ8×4磁钢

粒

1

72

超声波反射挡板

块

1

73

传感器实验指导书

册

1

74

实验毗连导线

条

1

75

数据收罗毗连线

条

1

76

数据收罗处置惩罚软件

盘

1

77

CCD实验测试软件

盘

1
