电气手艺实训审核装置（车、铣床半实物）

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：数控车铣床电气手艺审核
[规格型号]：C6140-X62W
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 89465 人关注该产品

产品详情

C6140-X62W 电气手艺实训审核装置（车、铣床半实物）

一、概述

本机床电气手艺审核实训装置，是为各职业院校的电气类专业及社会电工审核，以及各市、县维修电工、国家职业手艺判断所（站）等单位的教学、实训、实习、审核及手艺判断而研发的实训审核装置。由于该装置所有接纳现实工业上应用电器，因而可靠性好、寿命长。装置形状雅观，操作利便，直观性强，不但可用于相关课程的课堂演示、实训、实习，并且还可作为机床电气控制线路维修手艺的培训。别的，它还能提供全方位真实的机床电气故障扫除的手艺训练，有用地提高学生对机床装备的维修手艺。

9001cc金沙以诚为本(中国)有限公司官网
二、特点

1、本装置接纳标准配电柜为主体柜，充分使用该柜双面空间位置，把2种常用典范的机床线路组合在一个控制柜内，这2种机床划分为X62W型铣床、C6140通俗车床，该控制柜的结构设计合理紧凑。一台装置完成2种机床实训审核，经济效益越发显著。

2、直观性强，通过操作可熟悉机床的电气控制线路的原理和特点。

3、手艺培训用的控制线路和经特殊设计的电机，可模拟种种现实机床的电气线路，也可知足机床的电气故障剖析及扫除的训练要求。

4、通过一只转换开关就能实现两种机床电路的切换，利便快捷。

5、可以人为的设置故障点，只要通过开关切换就可设置。

6、配电柜设有电压型泄电� ；て骱偷缌餍托沟绫 ；て�，以确保操作者的清静。别的，还设有准时器兼报警纪录仪（效劳治理器），为学员的审核提供了一个统一的标准。
9001cc金沙以诚为本(中国)有限公司官网

三、机床电气手艺培训审核柜的手艺参数

1、输入电压：三相四线～380V±10%  50Hz

2、事情情形：情形温度规模为-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、形状尺寸：1500mm×700mm×1500mm

5、装备重量：200k

9001cc金沙以诚为本(中国)有限公司官网

本装置由电源控制部分、机床电气控制部分、半仿真机床实物部分组成。电源控制部分包括实训准时、准时报警、清静用电自动控制等，机床电气控制部分把整台机床内部电器装在正面面板上，能直观地视察机床事情时各电器的行动状态。故障点在面板上设有响应测试点，供实训审核者测试用。仿真机床部分能模拟机床种种运动。通过本装置的实训能使学员掌握机床常见故障的征象、故障爆发的或许部位，熟练掌握机床电路事情原理，其是维修电工初、中、高级手艺判断的理想装备。


四、装置组成

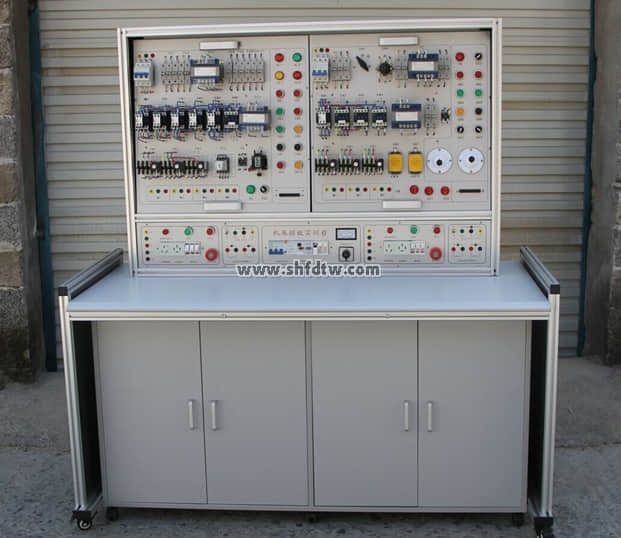

（一）主控屏

1、三相四线电源输入，通过泄电� ；て鹘油ㄗ芸�,由接触器通过启动、阻止按钮举行操作。

2、设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。

3、三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源。

4、无线智能型故障设置与大屏幕液晶答题器：

操作单位：

操作单位电路板（与显示屏一体）、键盘。

操作单位接纳多重� ；ど杓� ；双电源直流 12V 输入 ； 128X64LCD 显示 ；8 路开关量报警输入，最多 48 路继电器控制 ；操作单位可以不联网举行脱机审核 ；可以自动评分 ；打印学生效果 ，有报警时显示屏提醒。

主要有以下操作功效：

（1）学生入口：学生扫除故障时使用，可以盘问审核剩余时间。

（2）西席入口：设置故障、. 扫除所有故障、设置审核时间、修改登录密码、设置装备号。

西席入口需要登录密码。

（3）分数盘问：盘问学生的目今得分情形。

（4）学号盘问：盘问西席通过盘算机设置的学号。

（5）装备号盘问：盘问本机装备地点，每个操作单位有装备地点。

（6）审核时间最先：用于西席设置完毕审核时间后，审核最先倒计时。


（二）机床电器装载板：装置机床电器、故障设置盒及故障测试孔。

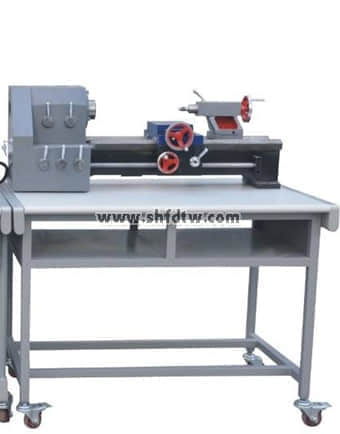

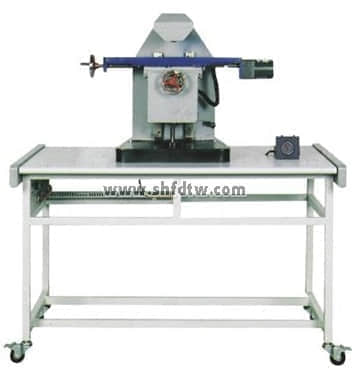

（三）仿真机床一台，通过电缆与机床电器装载板相毗连，演示机床的种种行动。


（四）实训桌：桌体为铁质双层亚光密纹喷塑，桌面防火、防水、耐磨高密度板。

五、实训项目与目的

1、熟悉常用低压电气的机构、原理 ；

2、通过视察机床模拟运动，相识机床的真实运动状态 ；

3、掌握机床电器控制原理及种种� ；ぷ爸� ；

4、掌握机床常见故障爆发部分征象及扫除要领。

9001cc金沙以诚为本(中国)有限公司官网

六、通俗车床故障点设置一览表

CA6140车床电路故障：

①主轴缺相

②控制变压器初线失电

③控制电路失电，FU4与FR1之中止路

④控制电路失电，FR1与FR2之中止路

⑤主轴无法启动

⑥主轴无法完成自锁

⑦主轴无法启动，KM1线圈失电

⑧冷却泵无法启动

⑨冷却泵无法启动

⑩刀架无法移动


七、铣床故障点设置一览表

X62W铣床电路故障：

①控制电路失电110V，控制电路失效，包管与FR1之中止路

②控制电路失电110V，控制电路失效，FR3与SA5-1之中止路

③刀架快速移动无法完成，KM4线圈失电

④事情台圆台事情无法启动，FR2与SA1-1、SQ6-1之中止路

⑤事情台无法启动，SA1-3上口失电

⑥事情台无法向左、向上、向后启动，KM2线圈失电

⑦事情台无法向右、向下、向前启动，KM3线圈失电

⑧主轴制动无法完成，整流电路失电

⑨主轴制动无法完成，制动线圈失电

⑩照明电路失效

9001cc金沙以诚为本(中国)有限公司官网
