产品详情

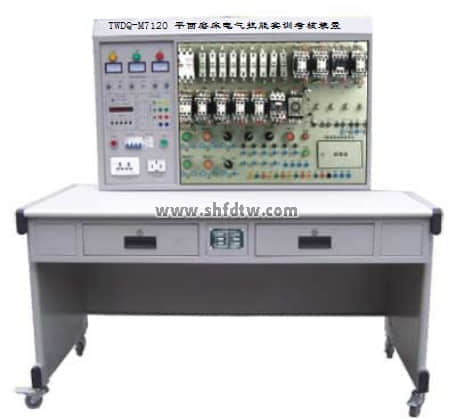

TWDQ-M7120 平面磨床电气手艺实训审核装置（半实物）

   TWDQ-M7120 平面磨床电气手艺实训审核装置由电源控制部分、机床电气控制部分、半仿真机床实物部分组成。

   电源控制部分包括实训准时、准时报警、清静用电自动控制等，机床电气控制部分把整台机床内部电器装在正面面板上，能直观地视察机床事情时各电器的行动状态。故障点在面板上设有响应测试点，供实训审核者测试用。仿真机 床部分能模拟机床种种运动。通过本装置的实训能使学员掌握机床常见故障的征象、故障爆发的或许部位，熟练掌握机床电路事情原理，其是维修电工初、中、高级 手艺判断的理想装备。

9001cc金沙以诚为本(中国)有限公司官网


一、手艺性能

1 、 输入电源：三相四线（ 380V±10% 50Hz ）

2 、 事情情形：温度 -10℃ ～ + 40℃ 相对湿度＜ 85%( 25℃ )

3 、 装置容量：＜ 1KVA

4 、重 量： 150kg

5 、 形状尺寸： 1800mm × 700mm × 1250mm

二、装置组成

（一）主控屏

1 、 三相四线电源输入，通过泄电� ；て鹘油ㄗ芸� , 由接触器通过启动、阻止按钮举行操作。

2 、 设有 450V 指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。

3 、 三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源。

4 、 实验兼报警纪录仪（实验治理器）：平时作为时钟使用，具有设定实训审核时间，准时报警、切断电源等功效。

（二）机床电器装载板：装置机床电器、故障设置盒及故障测试孔。

（三）仿真机床一台，通过电缆与机床电器装载板相毗连，演示机床的种种行动。

（四）实训桌：桌体为铁质双层亚光密纹喷塑，桌面防火、防水、耐磨高密度板。

三、实训项目与目的

1 、熟悉常用低压电气的机构、原理 ；

2 、通过视察机床模拟运动，相识机床的真实运动状态 ；

3 、掌握机床电器控制原理及种种� ；ぷ爸� ；

4 、掌握机床常见故障爆发部分征象及扫除要领。


四、故障点设置一览


编号 故障征象

1 机床无法启动

2 液压泵电念头无法启动

3 液压泵电念头无法启动

4 液压泵电念头无法启动

5 液压泵电念头和砂轮电念头都无法启动

6 砂轮电念头无法启动

7 砂轮电念头无法启动

8 砂轮电念头控制无自锁

9 砂轮电念头无法启动

10 砂轮电念头无法启动

11 砂轮架无法上升

12 砂轮架无法上升

13 砂轮架无法下降

14 砂轮架无法下降

15 电磁吸盘不可事情

16 电磁吸盘控制不可自锁

17 电磁吸盘不可举行充磁

18 电磁吸盘不可举行充磁

19 电磁吸盘不可退磁

20 电磁吸盘不可退磁

21 电磁吸盘不事情

22 电磁吸盘不事情

23 液压泵、砂轮电念头不可事情

24 电磁吸盘不可退磁

25 电磁吸盘不可事情

26 液压泵不事情

27 砂轮不事情

28 砂轮不可下降
