摇臂钻床电气手艺实训审核装置(半实物)

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：数控车铣床电气手艺审核
[规格型号]：TWBS-Z3040
[产品价钱]：询价
[参数下载]：无
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 5345 人关注该产品

产品详情

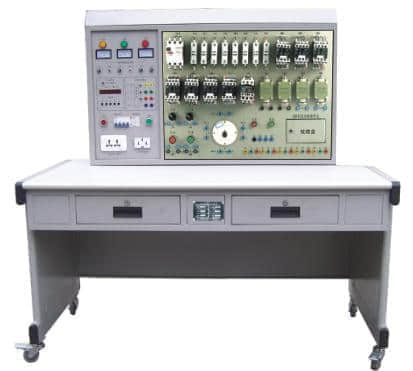

TWBS-Z3040摇臂钻床电气手艺实训审核装置（半实物）


    本装置由电源控制部分、机床电气控制部分、半仿真机床实物部分组成 。电源控制部分包括实训准时、准时报警、清静用电自动控制等，机床电气控制部分把整台机床内部电器装在正面面板上，能直观地视察机床事情时各电器的行动状态 。故障点在面板上设有响应测试点，供实训审核者测试用 。仿真机床部分能模拟机床种种运动 。通过本装置的实训能使学员掌握机床常见故障的征象、故障爆发的或许部位，熟练掌握机床电路事情原理，其是维修电工初、中、高级手艺判断的理想装备 。



一、手艺性能
1、输入电源：三相四线（380V±10%50Hz）
2、事情情形：温度-10℃～+40℃相对湿度＜85%(25℃)
3、装置容量：＜1KVA
4、重量：150kg
5、形状尺寸：1800mm×700mm×1250mm


二、装置组成
（一）主控屏
1、三相四线电源输入，通过泄电�；て鹘油ㄗ芸�,由接触器通过启动、阻止按钮举行操作 。
2、设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断 。
3、三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源 。
4、实验兼报警纪录仪（实验治理器）：平时作为时钟使用，具有设定实训审核时间，准时报警、切断电源等功效 。
（二）机床电器装载板：装置机床电器、故障设置盒及故障测试孔 。

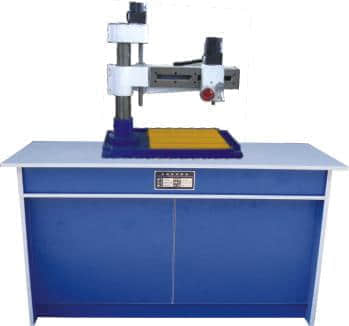

（三）仿真机床一台，通过电缆与机床电器装载板相毗连，演示机床的种种行动 。
（四）实训桌：桌体为铁质双层亚光密纹喷塑，桌面防火、防水、耐磨高密度板 。


三、实训项目与目的
1、熟悉常用低压电气的机构、原理；
2、通过视察机床模拟运动，相识机床的真实运动状态；
3、掌握机床电器控制原理及种种�；ぷ爸�；
4、掌握机床常见故障爆发部分征象及扫除要领 。


四、故障点设置一览表

故障编号
故障征象
故障编号
故障征象
1
机床不事情
15
立柱不可夹紧
2
机床不事情
16
立柱不可松开
3
机床不事情
17
主轴箱不可坚持松开
4
主轴电机不可启动
18
主轴箱不可松开
5
主轴电机不可启动
19
主轴箱不可松开
6
摇臂不可上升
20
主轴箱不可松开
7
摇臂不可上升
21
主轴箱不可松开
8
摇臂不可下降
22
机床不可启动
9
摇臂不可下降
23
机床不可启动
10
摇臂不可下降
24
冷却泵不可启动
11
立柱不可夹紧
25
照明灯不亮
12
立柱不可夹紧
26
主轴不事情
13
立柱不可夹紧
27
立柱夹紧电机不事情
14
立柱不可松开
28
摇臂不可升降
