TW-Z15机械装配手艺综合实训平台

1.系统组成与功效

本装置可实现纯机械式自动加工功效，有变速动力箱给装备提供两路传动动力，一起动力通过电磁离合器的开合控制细密分度头的四分度，在细密分度头的事情台上装置四个偏心轮夹紧夹具，在分度头分渡历程中工件自动送料，由偏心轮夹紧方法的夹具使工件夹紧，加工完的工件通过凸轮旋柄档杆使偏心轮夹紧夹具松开把工件落到料盘里；一起通过弹性联轴器毗连锥齿轮轴，锥齿轮分派器又分为两路传动，一起由锥齿轮、圆柱凸轮发动自动钻床实现进给、退刀功效；圆柱凸轮轴上装置由可调的盘型凸轮、限位开关装置，可控制电磁离合器的电路信号，使分度头与自动钻床、自动打标机配合行动；另一起由双万向联轴器、齿轮齿条连杆机构控制自动打标机的圆锥滚子离合器，自动打标机由三相异步电机发动曲轴实现钢印敲打的功效 。

9001cc金沙以诚为本(中国)有限公司官网

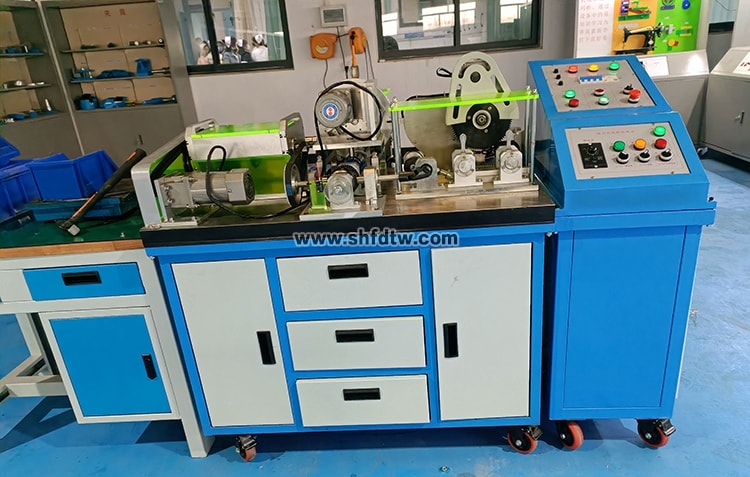

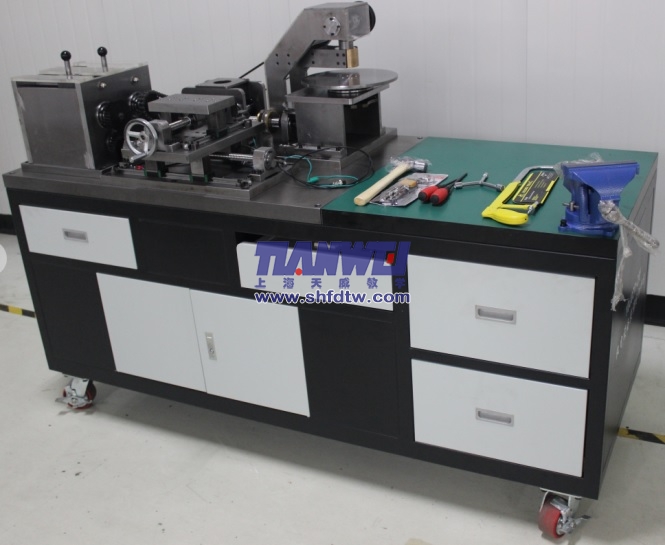

(图片仅供参考，详细以实物为准)

9001cc金沙以诚为本(中国)有限公司官网

本装置主要由实训台、变速动力箱、细密分度头、工件夹紧装置、自动钻床进给机构、自动打标机、联轴器、电磁离合器、齿轮齿条连杆机构、装配及检测工具等部分组成 。

变速动力箱�？�:有动力源提供动力，实现速率变速后，使动力由两路输出功效 。主要由四根轴组成的箱体结构，一根输入轴，一根传动轴和两根输出轴，两根输出轴成90°夹角，可完成一轴输入两轴变速输出功效 �？赏瓿杀渌俣ο涞淖芭涔ひ占熬燃觳馐笛� 。

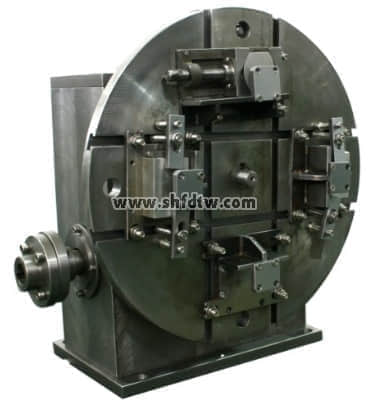

细密分度头�？�:主要由蜗轮蜗杆、箱体、圆锥轴承、卸荷式装置、事情台面等组成，接纳工业用万能分度头的结构，通过电磁离合器的配合可实现对事情台举行四分度 �？赏瓿上该芊侄韧返淖芭涔ひ占熬燃觳馐笛� 。

工件夹紧装置�？�:由四个偏心轮夹紧夹具组成，四个夹紧装置成90°漫衍装置在细密分度头的事情台面上，可实现工件的夹紧定位 �？赏瓿晒ぜ薪糇爸玫淖芭涔ひ占熬燃觳馐笛� 。

自动钻床进给机构�？�:可发动自动钻床实现进给、退刀等功效 。主要由自动钻床动力电机、圆柱凸轮机构、燕尾槽滑动板、调理丝杆机构、轴承座、直线导轨副、锥齿轮机构等组成 �？赏瓿稍仓孤只埂⒀辔膊刍钔饭埂⒅毕叩脊旄钡鹊淖芭涔ひ占熬燃觳馐笛� 。

自动打标机�？�:主要由曲轴、轴瓦、圆锥滚子离合器、导向装置、攻击头、夹手、箱体、动力电机、轴承等组成，可对工件举行自动打标，打标头可以自由替换 �？赏瓿勺远虮昊淖芭涔ひ占熬燃觳馐笛� 。

联轴器�？�:主要由弹性毗连联轴器、硬毗连联轴器、十字万向联轴器等组成 �？赏瓿闪崞鞯淖芭涔ひ占熬燃觳馐笛� 。

凸轮控制式电磁离合器�？�: 主要由电磁离合器总成，电磁离合器联接法兰、盘型凸轮、限位开关、传动轴、轴承座、轴承、斜齿轮传动等组成 �？赏瓿赏孤挚刂剖降绱爬牒掀鞯淖芭涔ひ铡⒕鹊鹘狻⒓觳庖约芭绦屯孤钟氲绱爬牒掀鞯男卸浜系仁笛� 。

齿轮齿条连杆机构�？椋河汕⒘恕⒊萋帧⒊萏酢⒅岢凶⒅岢小⒅岬茸槌�，通过调解齿轮齿条连杆机构的配合来控制自动打标机圆锥滚子离合器的开合 �？赏瓿沙萋殖萏趿嘶沟淖芭涔ひ占熬燃觳馐笛� 。

装配及检测工具:设置常用的装配工具和检测工具，通过工量具的应用，掌握工量具操作规范 。

9001cc金沙以诚为本(中国)有限公司官网

自动转床进给机构�？�

2.手艺性能

输入电源:三相四线（或三相五线）～380V±10% 50Hz

平台容量:＜0.5kVA

事情情形:温度-10℃～+40℃  相对湿度≤85%（25℃）  海拔＜4000m

微型异步电机:电压380V，功率60W

交流减速电机2台:1台额定功率90W，减速比 1:25  1台额定功率 40W，减速比 1:3

形状尺寸:1500mm×700mm×1175mm（实训台）、900mm×600mm×750mm（操作台）

清静�；�:具电流型泄电�；�，清静切合国家标准

9001cc金沙以诚为本(中国)有限公司官网


细密分度头及工件夹紧装置�？�

3.基本设置

序号

名称

型号及规格

数目

备注

一、

实训台

实训台形状尺寸:1500mm×700mm×1175mm；全钢结构，桌子下方带贮存柜，柜子上方和右侧带2个抽屉；底部装置有4只万向轮，利便移动和结构 。

铸铁平板:1100mm×700mm×40mm；

电气控制�？�:400mm×700mm 。

1台

二、

电气控制�？�

设在实训台右边，控制面板包括总电源控制及�；ぁ⒌缭粗甘镜啤⒉僮魉得鳌⒌魉倨鳌⒁瞧饕潜淼� �？煽刂普鍪笛灯教ǖ亩υ床糠� 。

1台

三、

变速动力箱

主要设置由:箱体、传动轴、圆柱齿轮、圆锥齿轮、轴承、键、端盖、支座等 。

1套

四、

联轴器

主要设置由:弹性毗连联轴器、硬毗连联轴器、万向节、键、轴、轴承、支座、端盖等 。

1套

五、

凸轮控制式电磁离合器

主要设置由:盘型凸轮、盘型凸轮调理机构、限位开关、电磁离合器总成、传动轴、斜齿轮、键、轴、轴承、支座、端盖等 。

1套

六、

细密分度头

主要设置由:箱体、蜗轮、蜗杆、轴承座、轴承、蜗杆轴、事情台、卸荷式装置、距离套、键、卡簧、端盖等 。

1套

七、

工件夹紧装置

主要设置由:偏心轮、夹具底座、压板、定位销、弹簧、凸轮手柄、凸轮手柄档杆等 。

1套

八、

自动钻床进给机构

主要设置由:圆柱凸轮机构、轴承座、直线导轨副、锥齿轮机构、燕尾槽滑动板、丝杆调理机构、支架、轴、端盖、键等 。

1套

九、

自动打标机

主要设置由:曲轴、轴瓦、圆锥滚子离合器、导向装置、攻击头、夹手、箱体、轴承、支座、端盖等 。

1套

十、

齿轮齿条连杆机构

主要设置由:齿轮、齿条、曲柄、连杆、轴承座、轴承、连杆调理机构等 。

1套

十一、

配件

使用说明书、备用螺丝、调理手柄、防锈油、零件盒及洗濯油槽等 。

1套

3.工具、量具设置

序号

名称

型号及规格

数目

备注

（1）

台虎钳

150

1台

（2）

划线平板

300×300

1块

（3）

手抢钻

GBM350RE 601 13A 743

1个

（4）

紫铜棒

一头Φ18一头Φ14×250mm和φ30各1根

2根

（5）

外卡簧钳

直嘴7寸、弯嘴7寸

各1把

（6）

绞杠

M3～M12(1/16〞～1/2〞)

1把

（7）

扳手

呆扳手14-17，启齿梅花组合扳手7、17，内六角扳手，运动扳手150mm、250mm，圆螺母扳手M14、M16、M27

各1把

（8）

拉马

150

1个

（9）

榔头

铁榔头（1.5磅），橡皮榔头

各1把

（10）

轴承拆装套筒

6件套

1套

（11）

卡尺

游标卡尺:0～300mm，深度游标卡尺:0～200mm

1把

（12）

百分表

杠杆式百分表：丈量规模:0～0.8mm, 分度值:0.01mm；百分表：丈量规模0～10mm

1套

（13）

磁性表座

大、小各1个

2个

（14）

通芯一字螺丝刀

10〞

1把

（15）

千分尺

丈量规模:0～25mm

1把

（16）

塞尺

丈量规模:0.02～1.00mm

1把

（17）

角尺

1把

（18）

钢直尺

500mm

1把

4.实训项目

项目一　联轴器�？榈淖芭溆氲鹘�

凭证装配图及装配工艺要求，举行弹性毗连联轴器、硬毗连联轴器、十字万向联轴器等的装配与调解 。

项目二　齿轮齿条连杆机构�？榈淖芭溆氲鹘�

凭证装配图及装配工艺要求，举行齿轮、齿条、连杆等机构的装配与调解 。

项目三　凸轮控制式电磁离合器的装配与调解

凭证装配图及装配工艺要求，完成凸轮、凸轮控制系统、电磁离合器等的装配与调解 。

项目四　细密分度头�？榈淖芭溆氲鹘�

凭证装配图及装配工艺要求，完成蜗轮蜗杆、箱体、事情台等的装配与调解 。

项目五　工件夹紧装置�？榈淖芭溆氲鹘�

凭证装配图及装配工艺要求，举行偏心轮夹紧装置的装配与调解 。

项目六　变速动力箱�？榈淖芭溆氲鹘�

凭证装配图及装配工艺要求，举行变速动力箱的装配与调解 。

项目七  自动钻床进给机构�？榈淖芭溆氲鹘�

凭证装配图及装配工艺要求，举行直线导轨副、圆柱凸轮、燕尾槽机构、丝杆等的装配与调解 。

项目八　自动打标机�？榈淖芭溆氲鹘�

凭证装配图及装配工艺要求，举行曲轴、轴瓦、轴承、导向装置、攻击头等的装配与调解 。

项目九　机械部件的整机装配与精度调解

凭证机械装备的功效要求，将各部件凭证装配要求和装配精度，完成整机装配，并抵达精度检测 。

项目十　机械装备的调试、运行及试加工

调试运行机械装备，抵达划定的事情要求和手艺要求，并举行机械装备的试加工 。

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网


机械结构与立异实验最新产品

企业信息

您只要致电：021-55884001（袁司理）

我们可以解答 机械装配手艺综合实训平台 的相关疑问！

我们可以帮您推荐切合您要求的 机械装配手艺综合实训平台 相关产品！

找不到所需产品？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-88-1626-1.html
