工程液压PLC控制实验系统

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：气动液压PLC实验台
[规格型号]：TWZ-QY23
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 78785 人关注该产品

产品详情

TWZ-QY23工程液压PLC控制实验系统

一、概述

工程液压PLC综合控制实验系统是我公司凭证高�；缫惶寤云⒌纭⒁嚎刂频慕萄Ц僖�，在我公司产品YY-18透明液压传动演示系统的基础上，综合了液压PLC控制实验装备的优点，接纳了开放型综合实验台结构，普遍征求专家教授与先生的意见，经一直立异刷新研制而成的  。是现在液压传动控制手艺以及PLC可编程控制器控制手艺于一体的综合性实验装备  。实验时，可以让学生直观、感性地举行比照并相识电、液各自具有的特点、特色、及优弱点等  。作育学生的下手能力、设计能力、综合运用能力以及立异能力  。

液压实验元件主要接纳北京华德液压、天津天二液压、科宇达液压等产品  。便于相识掌握几十种常用液压元件的结构、性能及用途  。掌握几十种基本实验回路的事情历程及原理  。实验时，组装实验回路快捷、利便  。同时，配备自力的继电器控制单位举行电气控制，简质朴用  。通过与PLC较量，可以加深对PLC可编程序控制器的相识及掌握  。


9001cc金沙以诚为本(中国)有限公司官网

TWZ-QY23工程液压实验台

9001cc金沙以诚为本(中国)有限公司官网

（设置铁质推车）

二、特点

（1）本实验系统接纳磷浦质喷塑实验桌、高耐磨的桌面板  。整个实验台结构合理，造型雅观  。一张实验桌可供多位学生举行液压综合实验，优化共享资源，提高产品的性价比  。操作面积大，操作利便，雅观大方，结实耐用  。

（2）接纳了实验专用“T”型铝合金槽板，及“T”型专用螺母装置牢靠，液压元件可在铝合金槽板中随意定位装置，特殊相宜于工业液压元件的液压回路的装拆实验  。在“T”型铝合金槽板下方配有油槽，如学生在实验历程中有油液溢出将直接流到油槽不会污染实验台，包管实验历程的清洁清洁  。

（3）优异的密封性能：接纳本公司自行研发设计的快速闭锁讨论，该讨论仿通用讨论标准设计生产，接纳螺纹毗连夹紧油管  。与通用讨论相比具有结构雅观，操作简朴，加紧力大，毗连性能好，密封性能好，同时能遭受较大压力，不漏油，事情稳固  。如使用方在实验装备中增添其他液压元器件均可使用  。适用于学生做性能原理结构实验  。

（4）元件牢靠板外貌接纳印刷，与元器件逐一对应，便于学生相识实验台所有的元器件，并能迅速找到所需的元器件  。

（5）接纳可编程与微机通讯：实现电气自动化控制，可实现在先编辑及故障检测  。

（6）使用此套实验装备可自力地举行液压控制响应的基本回路及其应用实验，以及 PLC编程及控制实验；同时，也可综合地举行相互配合的实验：如实现电-液控制  。


三、主要元件

压力表，溢流阀，节约阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，二位四通电磁换向阀，二位四通手动换向阀，二位三通电磁换向阀，“O”型三位四通电磁换向阀，“Y”型三位四通电磁换向阀，压力继电器，行程开关(�？┑�  。

9001cc金沙以诚为本(中国)有限公司官网



四、主要组成部分

9001cc金沙以诚为本(中国)有限公司官网

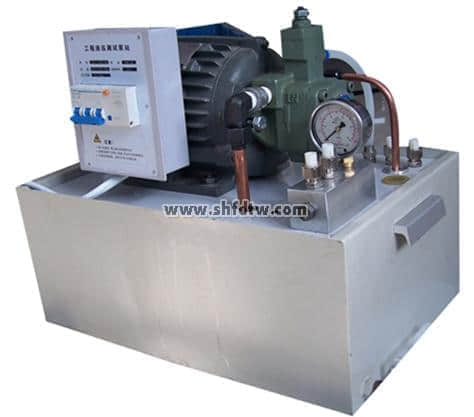

（一）三相工业泵站（标配）

电    源：AC 380V*3相   50Hz

电机功率：1.5KW

额定转速：1420rmp

液压泵型号：VP-12/FA3

油泵输出最高压力：0 - 7 MPa

油箱容积：25L

液压泵事情时离液压台1.5m远处噪声≤58dB

9001cc金沙以诚为本(中国)有限公司官网

（二）直流电机调速叶片泵实验专用泵站（可�  。�

电    源：AC 220V   50Hz

电机功率：0.75KW

额定转速：1500rmp

液压泵型号：YB1-6.3

油泵输出最高压力：0 - 5 MPa

油箱容积：25L


（三）电气控制器件

9001cc金沙以诚为本(中国)有限公司官网

（1）直流电源电源

输入电压：AC  24V  50Hz

输    出：DC  24V/2.5A

AC  220V

（220V输出用于本公司液压产品中电磁阀的控制）

9001cc金沙以诚为本(中国)有限公司官网


（2）继电器控制单位

继电器控制单位具有两组功效相同、且自力的控制信号划分控制响应的电磁阀组  。每组控制电路具有换向1、换向2、阻止按钮；左右�？淙胄藕挪蹇住⒆笥页１兆柚故淙胄藕挪蹇�；划分控制响应的电磁阀组输出1、输出2  。

继电器单位，在使用时，只需将直流电源接入，输入、输出接到响应的位置上，即可举行控制操作（要确保线路毗连准确）  。 并附加一块继电器触点转换�？�，可以对触点开关信号举行转换机扩展  。

9001cc金沙以诚为本(中国)有限公司官网

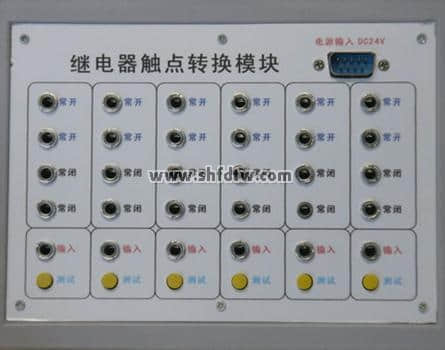

（3）继电器触点转换�？�

继电器触点转换�？榫哂辛楣π嗤易粤Φ募痰缙鞔サ阕豢刂频缏�  。

使用每组的测试按钮作为主令按钮，同时为继电器控制�？樘峁┝礁龀？舳藕拧⒘礁龀１招藕�  。使用每组的输入插孔，对接入的触点开关信号举行转换及扩展  。并可以输入三线传感器信号（正电源、负电源、信号）  。

9001cc金沙以诚为本(中国)有限公司官网


9001cc金沙以诚为本(中国)有限公司官网

（4）PLC控制�？�

PLC控制�？橹饕≒LC中心控制�？椤LC电气输入�？椤LC电气输出�？�  。

我公司接纳日本三菱FX1s-14MR型可编程控制器，并设计了PLC通用控制程序  。它具有三组功效电路  。PLC电气输入单位的控制分为三个自力的控制部分：控制组一、控制组二和扩展控制  。对应的划分控制输出：电磁阀组一、电磁阀组二和电磁阀组三  。PLC电气输出单位由二部分组成，由直流电压单位（DC 24V）供应电源  。使用时通过毗连线将各部分毗连起来  。

9001cc金沙以诚为本(中国)有限公司官网

五、手艺参数

实验台外型尺寸：1500mm×640mm×1850mm

实验支架尺寸：1100mm×910mm×740mm

液压泵站尺寸：600mm×450mm×390mm

外接电源：220V

油泵：电源AC380V，50Hz，电机功率1.5KW

直流电源单位：输入电压：AC  24V  50Hz

输出：DC  24V/2.5A    AC  220V

PLC可编程序控制器：三菱FX1s-14MR

演示实验油路液流要求压力仅需0.2-6Mpa(油泵最高压力：Pmax＝7Mpa)


六、实验项目

1.用手动换向阀的换向回

2.用“O”型性能换向阀的闭锁回路

3.用液控单向阀的闭锁回路

4.二级节约缓冲回路

5.压力调定回路

6.单级调压回路

7.二级压力回路（双向调压回路）

8.用减压阀的减压回路

9.顺序阀的平衡回路

10.进油节约调速回路

11.回油节约调速回路

12.用节约阀的旁路节约调速回路

13.用调速阀的旁路节约调速回路

14.变量泵容积调速回路

15.流量阀短接的速速换接回路

16.变量泵和调速阀的容积节约复合调速回路

17.调速阀串联的速率换接回路

18.调速阀并联的速率换接回路

19.用压力继电器的顺序行动回路

20.用行程开关的顺序行动回路

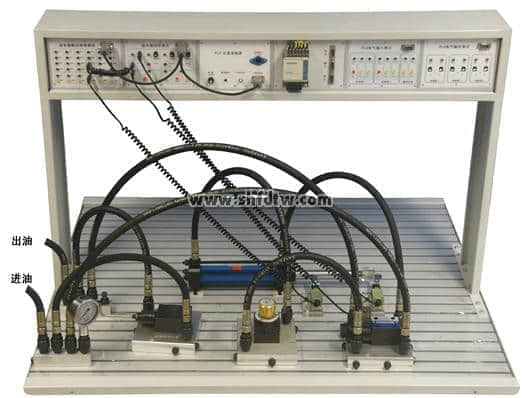

七、实验案例（开闭式快速讨论-高压油管）

9001cc金沙以诚为本(中国)有限公司官网


变量泵的调速阀的复合调速回路

9001cc金沙以诚为本(中国)有限公司官网


调速阀并联的速率换接回路


TWZ-QY23工程液压PLC控制实验系统设置清单

序号

分类

项           目

规 格 型 号

设置数目

1

三相工业泵站（定量泵或变量泵）

1台

2

实

验

台

双面钢质实验桌

本公司设计制造

1张

3

TW型双面实验支架

本公司设计制造

1台

4

TW型元件牢靠设置板

本公司设计制造

3长

5

元件设置板支架车（带轮）

本公司设计制造

1台

6

高压油胶管支架（配在元件牢靠设置板支架车上）

本公司设计制造

1套

7

高压油胶管(不含讨论长度： 520mm + M16×1.5开闭式快速母讨论2只)

本公司设计制造

6条

8

高压油胶管(不含讨论长度： 720mm + M16×1.5开闭式快速母讨论2只)

本公司设计制造

6条

9

高压油胶管(不含讨论长度：1120mm + M16×1.5开闭式快速母讨论2只)

本公司设计制造

4条

10

高压油胶管(不含讨论长度：1500mm + M16×1.5开闭式快速母讨论2只)

本公司设计制造

2条

11

液

压

组

合

元

件

双作用油缸（带行程撞块）

Φ40/22-150LB

2只

12

节约阀（直动式）

DV12-1-10/2或LA-H 16L

2只

13

单向阀

S10A  或 S16A

2只

14

液控单向阀

SV10PA1-30

2只

15

溢流阀（直动式）

DBDH6P/10MPa

1只

16

先导式溢流阀

DB10-1-30/100

1只

17

先导式单向顺序阀

DZ10-1-30B/210Y

1只

18

单向调速阀

2FRM5-30/15Q

2只

19

先导式单向减压阀

DR10-1-30B/100Y

1只

20

二位三通电磁换向阀

3WE6A61/CG24

1只

21

二位四通电磁换向阀

4WE6C-61/CG24

2只

22

三位四通电磁换向阀（O）

4WE6E61B/ CG24N9Z5L

5L

1只

23

三位四通电磁换向阀（Y）

4WE6J61B/EG24

1只

24

二位四通手动换向阀

4WMM6C50F

1只

25

压力继电器

HED40A10/10MPa

1只

26

耐震压力表（10MPa）

3只

27

行程开关（�？�

4只

28

四通

6只

29

附

件

纸巾

2包

30

油槽（支架用）

1个

31

工业专用液压油

20Kg

32

电 器 控 制

直流电源单位

1个

33

继电器控制单位

1个

34

继电器触点转换�？�

1个

35

PLC编程控制单位(标配：三菱FX1s-14MR)

可凭证用户要求设置

1个

36

PLC输入单位

1个

37

PLC输出单位

1个

38

编程通讯电缆(标配:三菱SC-09)

可凭证用户要求设置

1根

39

电器单位电源毗连电缆

3条

40

220V电源线

1条

41

继电器触点转换毗连线

6根

42

电磁阀通用毗连线

3根

43

压力继电器插头线

1根

44

资料

液压实验指导书

本公司设计制造

1册

45

PLC编程软件及应用程序光盘(统一提供1碟光盘、自行复制)

本公司设计制造

统一

46

工 具 配 件 盒

专用工具配件箱 300×200×62

菲力格-300

1只

47

螺丝刀6×100(一字,十字)、螺丝刀3×80(一字,十字)、 尼龙管讨论扳手1只、油性记号笔、铰剪、

运动扳手150×19、250×30，尖嘴钳(改)、内六角扳手M4、M5、M6、M10、M12、镊子、

各1只

48

铝槽T形螺母30只、内六角螺丝M6×15=20枚M6×25=20枚M6×35=20枚、塑料零件盒

各密封圈1袋（O型圈15×f2.4= 20只、12×f2.4=20只、f10组合垫圈20只、种种密封圈）

1套



气动液压实验台相较量其他实验装备而言具有更宽阔的席卷性，可以举行多种实验，并且具有更为轻盈的操作系统，利便学生的操作  。它是现代教学中不可缺氨赡保存  。气动液压实验台是实验课堂的必备品  。一个好的实验装备，课本中所涉及到的种种实验最终都可以通过它获得详细展示，学生们可以通过它获得质的提升，最终抵达一个意想不到的境界  。
