吊车、起重机透明液压传动演示系统

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：气动液压PLC实验台
[规格型号]：TW-QY31
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 87433 人关注该产品

产品视频

产品详情

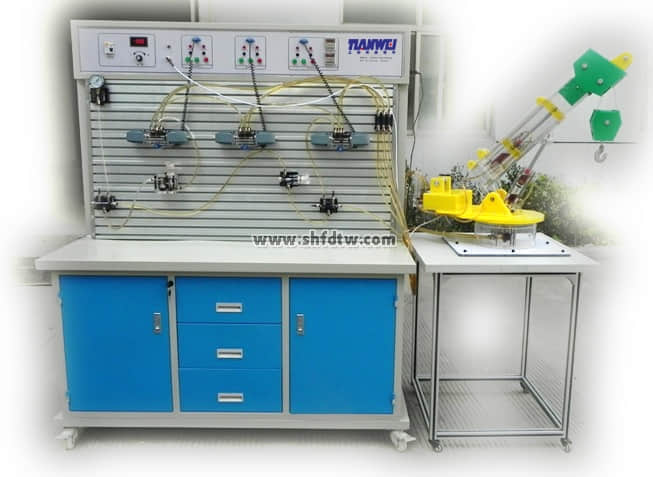

TW-QY31型吊车、起重机透明液压传动演示系统

为了尽快的顺应各个领域的生长，作育出大理的掌握液压传动基础知识和现实操作手艺的手艺工人、手艺员、工程师、运送到社会主义建设的各条战线 。我公司凭证《液压传动》、《液压原理》、《机械基础》、等课本内容要求和海内液压元件特点，参考外洋先进手艺，经由多年的起劲探索，我们以理论为依据，以实验为手段，接纳高细密度加工工艺，战胜了透明有机塑料具有热塑性，容易变形，机械强度差，而液压元件外貌光洁度，结构精度要求高的一系列现实难题，最终研制乐成透明液压传动演示系统 。

9001cc金沙以诚为本(中国)有限公司官网

种种机械对液压传动的要求是多种多样的，一样平常多是由偏向控制回路，压力控制回路，速率控制回路，顺序控制回路等基本功效回路组成 。该实验台的实验屏接纳1.0mm冷轧钢板精制而成,各液压元件均接纳过渡底板，整体形状雅观大方,结构结实耐用，操作利便 。本演示系统通过对以上四大基本功效的基本控制回路的实验演示，使学生能熟识多种常用液压元件的结构，性能及用途，掌握基本回路的事情历程及原理，提高学生故障处置惩罚及解决问题的能力，在实验演示中获得启发，引发兴趣，使用它可以对本产品所提供的种种元件容限内的其它油路举行实验（如图设计，结业设计） 。

吊车、起重机透明液压传动演示系统参考了海内液压元件特点，越发适合于海内的教学要求 。系统接纳透明液压元件，组合卡槽式结构，运动油路讨论，通用电气线路，使用附配工具质料，可以利便的举行种种常用液压传动的控制，实验及测试，可以让学生相识油路及液压元件内部的原理，结构及事情历程，是液压传动教学的理想装备 。


主要手艺指标：

1.电源：220V  50Hz   (市电)

2.演示台形状尺寸：1500mm（长）×700mm（宽）×1700mm（高） 。

3.液压实验泵站500*350*300(mm)

（1）事情电源：AC：220V  永磁调速电机,调速规模： 0-1500转/分

（2）清静限速规模：1000-1500转/分  液压泵事情时离液压台1.5m远处噪声≤58dB

4.演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力：Pmax＝1.5Mpa) 。

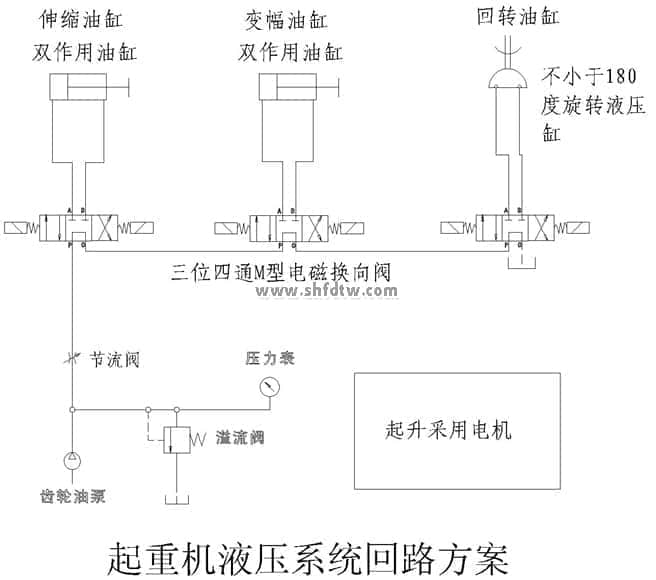

吊车液压系统回路图

9001cc金沙以诚为本(中国)有限公司官网



起重机是指在一定规模内笔直提升和水平搬运重物的多行动起重机械 。又称吊车 。属于物料搬运机械 。

液压吊车控制教学实验台是将汽车起重机的结构原理能够搬到课堂上学习的一种现代化教学产品，吊车机身接纳入口透明有机玻璃制作，耐侵蚀，抗磨性能好，恒久稳固色，透明直观，演示效果逼真 。

柜体接纳1MM厚的SPCC冷扎板制作，结实雅观，外貌接纳中温磷化防锈漆，静电喷涂 。柜体装有四个万向轮，利便装备的搬运与拆卸.

学习目的:

1)相识吊车的基本结构

2)相识吊车的传动系统

3)学习吊车的液压系统

4)学习吊车的手动控制原理

5)学习吊车的自动控制原理

配合实验台举行实验内容:

1、液压吊车的行动原理

1)上升

2)下降

3)向左旋转

4)向右旋转

2、液压传动的基本回路实验

1）用换向阀的换向回路

2）用“O”型性能换向阀的闭锁回路

3）用液控单向阀的闭锁回路

4）压力调定回路

5）二级压力回路

6）用减压阀的减压回路

7）用增压缸的增压回路

8）用换向阀的卸载回路

9）进油节约调速回路

10）回油节约调速回路

11）调速齿轮泵调速回路

12）调速齿轮泵和调速阀的复合调速回路

13）流量阀短接的速率换接回路

14）二次进给回路

15）用顺序阀的顺序行动回路

16）用压力继电器的顺序行动回路

17）用电器行程开关的顺序行动回路

18）用行程阀的顺序行动回路

基本参数：

1、实验台形状尺寸：1500×700×1800mm(长×宽×高)

2、演示台形状尺寸:700×700×1330mm(长×宽×高)

3、电源：220V50Hz(市电)

4、液压实验泵站500×350×300mm(长×宽×高)

5、事情电源：AC：220V永磁调速电机,调速规模：0-1500转/分

6、清静限速规模：1-1500转/分液压泵事情时离液压台1.5m远处噪声≤58dB

7、演示实验油路液流要求压力仅需0.3-0.5Mpa(油泵最高压力：Pmax＝1.5Mpa)

8、液压泵事情时离液压台1.5m远处噪声≤58dB 。
