透明液压传动PLC控制实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：气动液压PLC实验台
[规格型号]：TW-QY03
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 102292 人关注该产品

产品详情

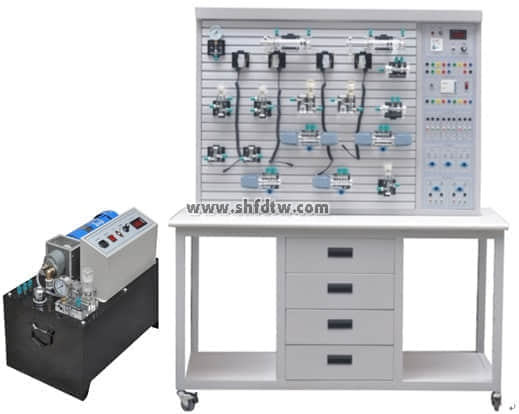

TW-QY03透明液压传动与PLC控制实训装置

（外泵站）

9001cc金沙以诚为本(中国)有限公司官网


一、主要手艺参数

1、电源：AC220V允差±l0%，50Hz ；

2、直流电源输入AC220V  输出DC24V/3A

2、装置容量：≤1kVA ；

3、事情情形温度：－5℃～40℃ ；

4、事情湿度：≤90%(40℃时) ；

5、形状尺寸：1500mm×650mm×1750mm

6、液压泵站：

（1）系统额定压力0.8MPa ；

（2）定量齿轮泵-电机1套：接纳内轴一体式装置，结构紧凑，噪音低 ；定量

齿轮泵：额定流量6L∕min，压力2.5 MPa ；电机：功率450W，调速规模0－1500r/min，外型尺寸：630mm×380mm×500mm

（3）油箱：公顷容积45L ；附有油温液位计、过滤器、空气滤清器、耐震压力表，L-HL46号液压油 ；

7、液压元件：

接纳透明工艺加工而成，最大事情压力2.0MPa 。每个透明液压元件皆配有底板，可利便、随意地安顿在操作面板上 。油路搭接接纳快换讨论，并且接纳透明软管，可清晰直寓目见油路的流动，不漏油 。

8、电器控制单位：

（1）PLC主机�？椋褐骰∮萌釬X1S-20MR主机，12路DC输入／8路继电器输出 。

（2）配有控制�？椋旱缭茨？�，PLC控制�？�，继电器控制�？�，控制按钮�？�，液压元件自力�？榈� 。

9、电磁换向阀：AC24V  .吸力3mpa


二、主要特点

1、液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等器件组成 。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌抽屉内存放液压元件等 。

3、配备全常用液压元件：每个液压元件均配有装置底板，可利便、随意地将液压元件安顿在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构） 。油路搭接接纳快换讨论，拆接利便，不漏油 。

4、实训元件均为透明有机质料制成，便于相识掌握几十种常用液压元件的结构，性能及用途 。掌握几十种基本回路的事情原理，实验组装回路快捷、利便 。

5、通过机械控，古板继电器控制，先进的PLC自动控制与PLC编程及监控手艺于一体，无邪实现其功效 。

6、实验控制单位也可以接纳自力的继电器控制单位举行电气控制，通过比

较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的相识与掌握 。


三、透明液压PLC控制基本实训回路


1、用手动换向阀的换向回路 。

2、用中位性能换向阀的用锁回路 。

3、用液控平向阀的闭锁回路 。

4、压力调定回路 。

5、二级压力控制回路 。

6、用减压阀的减压回路 。

7、用增压缸的增压回路 。

8、用H型换向阀的卸载回路 。

9、进油节约调速回路 。

10、回油节约调速回路 。

11、调速齿轮泵的换向调速回路 。

12、调速齿轮泵和调速阀组成的复合调速回路 。

13、流量阀短接的速率换接回路 。

14、用调速阀勾通联的二次进给同路 。

15、用调速阀并联的二次进给同路 。

16、用顺序阀的顺序行动回路 。

17、用压力继电回的顺序行动回路 。

18、用行程开关控制的顺序行动回路 。

19、用行程换向阀的顺序行动回路 。

20、串联液压缸的同步回路 。

21、用先导型溢流阀控制的换向回路 。

22、PLC编程软件学习和使用

23、PLC与盘算机的通讯，在线调试、监控

24、PLC控制的液压基本回路实训（优化控制）

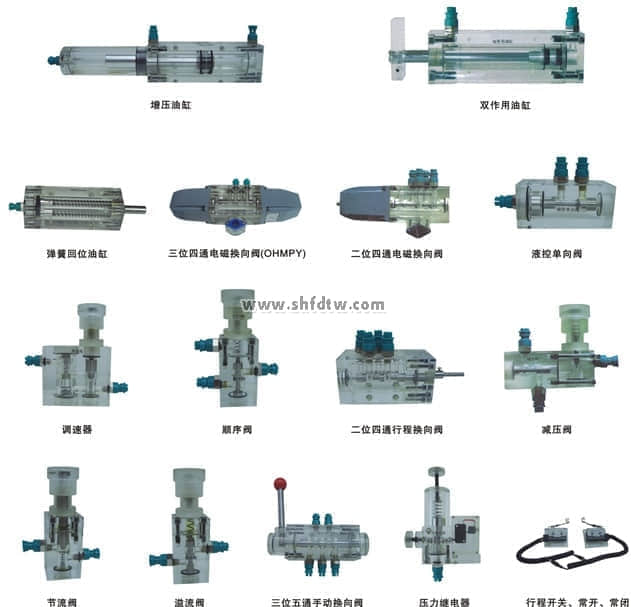

四、液压元件

9001cc金沙以诚为本(中国)有限公司官网




五、透明液压PLC控制实训装置清单

序号

名    称

型  号

数目

备注

1

实训桌

1张

2

实训台

1台

3

PLC主机�？�

三菱FX1S-20MR

1块

4

电源�？�

1块

5

继电器控制�？�

1块

6

PLC控制按钮�？�

1块

7

双作用油缸（带行程撞块）

透明元件

2只

8

二位二通电磁换向阀

透明元件

1只

9

二位四通电磁换向阀

透明元件

2只

10

三位四通电磁换向阀（O型）

透明元件

1只

11

三位四通电磁换向阀（H型）

透明元件

1只

12

三位四通电磁换向阀（M型）

透明元件

1只

13

弹簧回位油缸

透明元件

1只

14

增压油缸

透明元件

1只

15

辅助油箱

透明元件

1只

16

单向阀

透明元件

2只

17

液控单向阀

透明元件

2只

18

溢流阀（直动式）

透明元件

2只

19

溢流阀（先导式）

透明元件

1只

20

节约阀（直动式）

透明元件

1只

21

调速阀

透明元件

2只

22

顺序阀

透明元件

2只

23

减压阀

透明元件

1只

24

二位四通行程换向阀

透明元件

1只

25

三位五通手动换向阀

透明元件

1只

26

压力继电器

透明元件

1只

27

压力表

透明元件

3只

28

三通讨论

透明元件

7只

29

四通讨论

透明元件

3只

30

行程开关（�？�

2只

31

行程开关（常闭）

2只

32

透明液压皮管

20米

33

油盘

1只

34

油箱

1只

35

空气过滤器

1只

36

吸油过滤器

1只

37

油温液位计

1只

38

机泵组

1套

39

L-HL46号液压油

15kg

40

电磁阀通用毗连线

3条

41

压力继电器插头线

1条

42

编程电缆（适配器）

三菱

1条

43

工具

1套

44

快速油讨论

5只

45

透明液压实训说明书

1册

46

PLC编程软件、程序

光盘

1盘
