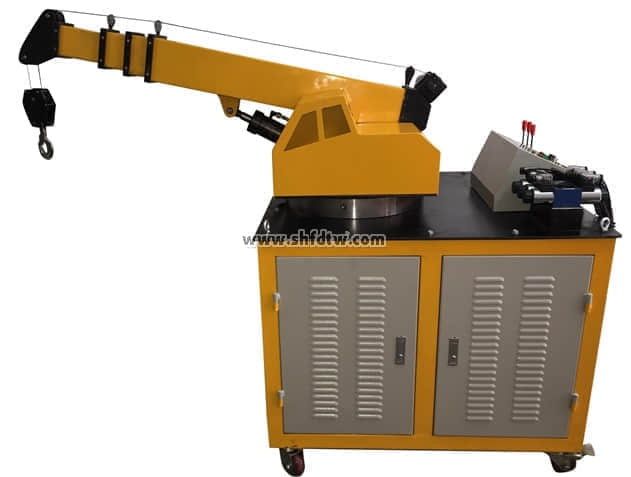

TW-QY17工业型起重机液压系统与PLC控制实训装置

一、概述

装起重机是以轮胎式基础车为载体配以起重装备事情装置和操作机构组成的自行起重机械 ，是工程机械中用途很普遍的一个装备 ，它适用于大型野外施工工程 ，如修建工地、施工筑路、水力工程、国防工程等行业。液压起重机仿真模子具有体积小、重量轻、操作利便和远距离使用等优点 ，其目的是指导学生举行起劲头脑、立异设计、作育学生综合设计能力和实践下手能力一种新型综合实训装备。

9001cc金沙以诚为本(中国)有限公司官网

二、手艺参数

1、输入电源：三相五线 ，AC380V．允差±l0% ，50Hz；

2、装置容量：≤2kVA；

3、事情情形温度：－5℃～40℃；

4、事情湿度：≤90%(40℃时)；

5、液压泵站：

（1）系统额定压力6.3MPa；

（2）变量叶片泵-电机1套：接纳内轴一体式装置 ，噪音低；变量叶片泵：额定流量8L∕min ，压力7MPa；电机：交流380V电压 ，功率1.5kVA。

6、电器控制单位

（1）PLC主机�？椋褐骰∮萌釬X1S-20MR主机 ，12路输入8路继电器输出。

（2）配有控制�？椋旱缭茨？� ，PLC主机控制�？� ，PLC控制按钮�？榈�。

7、总规格尺寸：1800×800×1600（mm）

三、性能及特点

1、起重机液压系统与PLC控制实训装置主要由起重机实训台、液压泵站、液压元件和手动控制器件、可编程控制器（PLC）等组件组成。

2、起重机实训台为铁质双层亚光密纹喷塑结构。

3、电气操作在控制台上方 ，液压站安排于液压台底部。整体结构紧凑协调 ，雅观大方 ，牢靠性强。

4、起重机凭证实物的结构与缩小比例制作模拟现场操作,能够真实地体现机械的现实工况 ，使学生在实践中相识机械的各部件结构及事情原理 ，

5、实训控制接纳手动控制 ，先进的PLC自动控制与PLC编程及监控手艺于一体 ，无邪实现其功效。

6、液压部件接纳胶管毗连, 液压元件接纳工业液压元件；

7、泵站接纳电机—泵一体化结构 ，增添性能的稳固性 ，同时减小使用历程中的噪音；

8、事情电压AC380V ，对地泄电�；� ，电器控制接纳直流24V ，有过压�；� ，避免误操作损坏装备

四、主要功效实验项目

1、起重机机构及事情原理观摩、拆装实验；

2、液压工业应用领域的熟悉与相识；

3、液压回路的搭接实训等；

4、起重机械演示控制实验回：

（1）主臂抬起、降低控制操作实验；

（2) 主臂伸出、缩回控制操作实验；

（3）吊钩上、下运动控制操作实验；

（4）主臂旋转控制操作实验；

5、PLC自动控制操作实验；

6、PLC可编程控制训练；

五、起重机液压系统与PLC控制实训装置清单

序号

名    称

型  号

数目

备注

1

起重机实训装置

1台

2

PLC主机�？�

三菱FX1S-20MR

1块

3

电源�？�

1块

4

PLC控制按钮�？�

1块

5

举升油缸

1只

6

主臂油缸

1只

7

三位四通手动换向阀

4WMM6C50BF

3只

8

三位四通电磁换向阀

4WE6E60/EG24NZ5L

3只

9

主臂

1件

10

伸缩臂

2件

11

底座

1件

12

油管

22条

13

底座支架

1套

14

回转事情台

1套

15

回转马达

1个

16

起升卷筒马达

1个

17

吊钩

1套

18

机泵组

泵站系统

1套

19

L-HL46号液压油

30L

20

工具

1套
