家用电器音视频实训审核装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：家电实验室装备
[规格型号]：TWB-JD01
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 56441 人关注该产品

产品详情

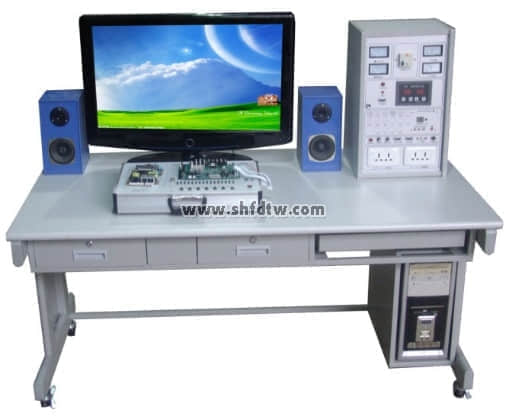

TWB-JD01家用电器音视频实训审核装置

一、产品概述：

TWB-JD01家用电器音视频实训审核装置适合高等、中等职业手艺院校加工制造类的电子电器应用与维修专业，信息手艺类电子手艺应用专业的《液晶彩色电视机原理与维修》、《液晶彩色电视机维修实训》课程的教学与实训。也适合技工学校电子类专业《液晶彩色电视机维修》课程的实习，还可用做职业手艺判断部分和职业培训机构家电维修中级、高级班的培训审核装备。

二、产品特点：

1、本产品接纳洞开式实训板，板上有完整的装置线路图、测试点、调解点，结构合理，插接利便；

2、具有泄电、短路、过载�；ぷ爸�，彩电电源接纳冷底板并备隔离变压器双重�；�，内置式行输出变压器阻止高压触电危险，在单位板上配有行电压、行电流输出表头显示；

3、用仪表调解，清晰度、迅速度、稳固度高于通例家电实验台；

4、调谐部分增添了手动调理功效，故实验十分利便。

5、为知足各学校需求，在彩电实训电路板增设了智能审核装置。故障点由西席盘算机凭证审核要求设置，通过审核系统传送到学生的洞开式彩电实训单位，学生使用盘算机或者单片机答题器举行答题。

9001cc金沙以诚为本(中国)有限公司官网

三、手艺性能

1、输入电源：单相三线～220V±10% 50Hz

2、事情情形：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、整机容量：＜300VA

4、清静�；ぃ盒卸缌鳌�30mA、行动时间≤0.1s

5、环保要求：质料选用切合国家相关环保标准

6、外型尺寸：（不小于）长（mm）×宽（mm）×高（mm）＝1700×900×1350

四、系统结构组成

本实验装置由 1、实训控制屏 2、实训桌 3、液晶显示器 4、实训组件四部分组

（一）实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）

1、交流电源（均带有过流�；ぃ�

输出电源：  市电不隔离输出    220V/50Hz

隔离变压器输出    220V/50Hz，14.5V/50Hz

东芝彩电�？氐缭�

2、直流电源:±16V/+12V

3、彩色信号爆发器

(1)输出信号频率规模：第12频道

(2)电视信号形式：分为圆、点、格、是非格、彩色、单色等16种形式，可通过按键直接选择

(3)输出信号：有视频、伴音（中频6.5M）、射频输出接口

(4)信号制式：PAL-D/K

4、智能审核接口单位：答题器接口、PC机串行接口、彩电�？榻涌�

（二）实训桌：

整体结构接纳钢木结构，并要设有四个万向轮和四个牢靠调理机构，便于移动和牢靠，利于实验室结构。要求桌面为防水、防火、耐磨高密度板，结构结实，造型雅观大方。并还要设有抽屉和柜门，用于安排工具和资料等。另外，要求每个实训桌设置两张学生凳（塑钢圆面，带增强圈）。

（三）液晶显示器：32吋 比照度：600：1，亮度:500cd/m2，反应时间：＜16ms。

（四）实训组件：

本装置的实训组件由液晶彩电�？椤⒅悄苁笛瞪蠛讼低匙槌�。

1、液晶彩电实训�？椋荷栌兄悄芄收献唤涌诘ノ弧⒖匚妊沟缏返ノ弧⒛姹淦鞅彻馇缏返ノ弧⒁？丶氨净炭刂频ノ弧⑹悠敌藕糯χ贸头５ノ弧⒁羝凳涑龅ノ弧D模数转换单位、内置设故排故系统（可由电脑随机设置故障点）。

2、智能实训审核系统：该系统应由西席机、智能实训审核板（内置式）、智能实训审核系统软件组成，并配有智能答题器。答题器是由240×128点阵蓝底背光液晶显示屏、PVC轻触键盘、微处置惩罚器、存储器、通讯�？樽槌�。该系统可通过键盘或西席机举行故障设置，学生在实训台的电路上举行故障检测，并通过答题器将谜底及相关信息传到西席机上，西席机凭证学生上传的信息对其审核内容举行自动评分，并生涯效果，以备盘问或打印�Ｉ蠛讼低车墓πВ耗苁迪肿氨傅淖远嗖夂褪侗�,能再现对实训台举行故障设置和扫除并统计故障点的误排次数,能自动生涯试卷，掉电不丧失，阻止重复出题，自动生涯每个考生的学号、班级、答题效果、误排次数、考试时间、报警纪录和评分效果，具有日历、时钟功效，具有倒计时功效，具有发卷、提交功效，具有对审核台的编号设置与小我私家登录密码设置功效。

四、设置清单：

序号

名称

单位

数目

备注

1

实训桌

张

1

2

实训控制屏

台

1

2

实验凳

张

2

3

液晶彩电实训�？�

套

1

4

智能实训审核系统

套

1

5

DVD视盘机�？�

套

1

6

实验指导书

本

1

7

液晶显示器

台

1

8

工具

套

1

剥线钳、尖嘴钳、斜口钳、螺丝刀、电烙铁、烙铁架等

五、实训项目：

1、明确液晶电视中各主要元器件的基本结构及基本事情原理

2、熟悉液晶电视机各主要单位电路的组成，明确其基本的事情原理

3、电子调谐器的丈量与剖析

4、�？丶氨净炭刂普闪坑肫饰�

5、视频信号处置惩罚流程丈量与剖析

6、音频信号处置惩罚流程丈量与剖析

7、AD模数转换控制丈量与剖析

8、开关稳压电路丈量与剖析

9、逆变器背光驱动电路丈量与剖析

10、掌握DVD机等常家用音视频电器的事情原理与维修要领维修；
