智能空调控制实验实训审核装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：家电实验室装备
[规格型号]：TW-J558
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 10093 人关注该产品

产品详情

TW-J558 智能空调控制实验实训审核装置

一、概 述

     智能空调控制实验实训审核装置是为大中专院校的制冷空调专业、各手艺培训及天下职业手艺判断部分开发设计的 ，适用于“制冷原理及应用”、“制冷空调手艺”、“制冷空调装备维修与操作”等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体 ，结构合理、造型雅观大方。

9001cc金沙以诚为本(中国)有限公司官网

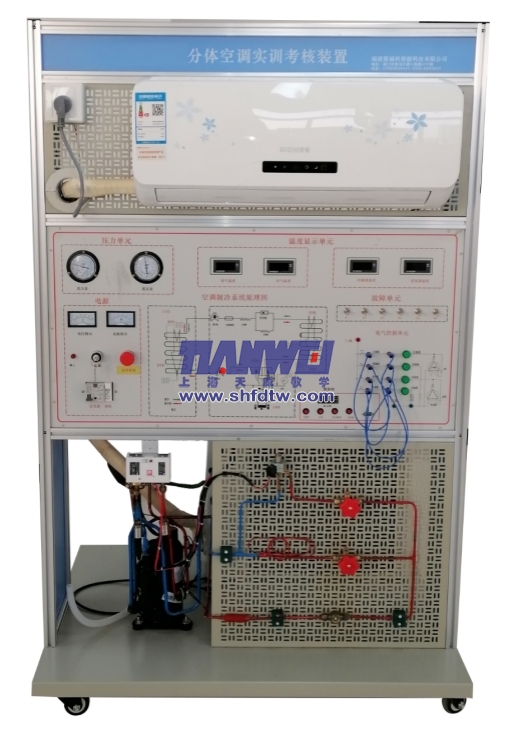

正面图

二、手艺参数

1、事情电源：AC220V 50Hz±5%

2、形状尺寸：1000×800×1800mm

3、整机功耗：1100W

4、适用电压规模：160V～253V

5、最大�  ？鼐嗬�8m ，角度90度。

6、噪声：内机37-44dB ，外机是55-65dB。

7、情形温度：-5℃—40℃

8、相对湿度：≤85%（25℃）

三、特 点

1、整个系统真实完整, 与市场上的空调总体结构、性能基内情同。具有制冷、制热、透风、除湿、温度和风速选择、准时及扫风控制、睡眠、自动等功效

2、装置直观展示了空调的系统结构和事情原理 ，便于教学演示解说及学生对课本知识的明确掌握。设置的交流电压表、交流电流表、温度表、真空压力表以及响应的信号指示灯 ，使整个空调系统的实时势情状态一目了然；前面板中心印有电气控制系统原理图 ，并设有响应测试点。

3、后背面可视察到整个制冷系统结构原理以及主要部件的现实物体 ，响应部件均著名称标识；并设有视液镜 ，可视察制冷剂状态

4、.本实训装置设有故障模拟功效 ，提供室外执行部件的接线区域 ，开设应用性的实训项目 ，有较强的实训性。有利于学生将理论应用于现实 ，并作育学生现实操作下手能力；有利于开展手艺判断、审核事情

5、设有电流型泄电�；ぷ爸�；并有热�；て骷� ，对压缩机举行过热、过载�；�；实训强

6、制冷系统上设置用手动节约阀 ，和自动节约装置 ，可模拟差别情形下的制冷模式 ，和故障设定

7、喷绘的制冷系统原理图 ，结构为铁质板金 ，

8、空调的主要电气可手动毗连 ，具有很好的下手性,毗连线接纳专用的D4毗连线。

9、★在蒸发器差别压力下 ，实现压缩机在差别制冷量的测试 ，具有压缩机过冷/过热自动调理

10、.★改变了机械式节约装置在实验历程中难以调理和损坏,让学生在实验历程中学习电子控制的要领 ，操作调理方法 ，手艺参数调解.

11、★外部控制模式：可第二次开发成4-20Ma输入模式、0-5V控制模式。

12、动画模式:触摸屏或软件毗连模式下：各自己显示执泵或者制冷事情流程状态 ，

13、动画模式:触摸屏或软件毗连模式下:可显示压缩机排气温度、吸气温度、冷凝温度、蒸发温度 ，可凭证温度实时调理机组过冷度。过热度。

四、装置的基本装备

1、电源、仪表控制屏

控制屏为铝合金立式结构 ，铝质面板 ，为实训提供交流电源、州测试仪表及实训器件等 ，详细功效如下：

2、交流电源控制单位：

单相三线制220V交流电源供电 ，交流电压表1只 丈量规模０～250V ，用于监测电网电压 ，交流电流表1只,丈量规模划分为０～10A ，用于视察系统启动电流及监测系统正常事情电流 ，泄电�；て骺刂瓶刂破磷艿缭� ，

3、制冷系统压力检测单位：

提供2只真空压力表 ，丈量规模划分为--0.1～1.5MPa、-0.1～3.5MPa ，用于丈量空调.

4、温度检测单位：

提供三位半数字温度表4只 ，压缩机排气温度、回气温度、冷凝器温度、蒸发器温度 ，显示差别点的温度转变情形,直观剖析空调的故障征象。

5、压力�；ぷ爸茫�

在实验工况中 ，高压压力过高时�；�。低压压力过低时�；ぱ顾趸�,

6、实训台:

实训桌为铝合金为主体 ，结构方法：立式 ，利便操作 ，侧面为防水耐磨高密度板,结构结实 ，造形雅观大方； ，平台还设有四个万向轮 ，便于移动和牢靠 ，有利于实训室的结构。

6、故障:

提供模拟空调与模拟多个故障打接线点 ，提供常见的空调电气节电路毗连 ，用来模拟系统的故障；设置类型有：电源电路、温度传感电路、驱动电路、压缩机�；さ缏贰⑹夷诜缁魉俚缏�

四、智能教学流量控制/监控系统

1、西席端控制系统：（20-55寸一体机自备）

1）可通过通过主效劳器毗连多达124台的学生电脑 ，监控学生实验台的网络数据 ，如全室的124台空调的的种种主要温度如：空调排气温度、吸气温度、蒸发温度、冷凝温度等空调机的事情状态 ，节约系统的开度.当发明恣意一台事情不正常时 ， 西席可通过先生电脑软件直接修改、控制其中任何一台学生实验台的事情状态,而使空调恢复正常。

2）先生端可监测学生气的空调制冷运行状态、热泵运行状态

3）当学生实训台的运行主机在实验时泛起温度过高状态 ，先生可以通过上位机软件直接吸收是报警信号 ，在上位机上可以直接修改空调制冷系统的流量控制情形、

4）先生机监控控制软件 ，可以单独进入每个学机的控制中心 ，与学生气的控制系统同步控制。

2、学生端：

可通过学生电脑 ，或者4.3寸触摸屏监控学生本机实验台的网络数据 ，如温度：空调排气温度、吸气温度、蒸发温度、冷凝温度等空调的的种种主要温度 ，空调机的事情状态,节约系统的开度.系统由4.3触摸屏显示�  ？椤⒐π  ？椤⑸厦腔砑�3部分组成 ，

1）、通过自动调理提高冷媒流量 ，可以有用降低压缩机的排气温度 ，扩大压缩机高效做功区。接纳双向电子控制系统 ，可实现双向热泵功效、冷库控制 ，空用制冷机组 ，变频机组、中央空调机组的的节能控制和流量自动调解。

2)、上位机软件同时在线同时监控系统的状态。数码管显示器在线显示开度、温度以及故障代码。数码管显示器在线显示开度和温度以及故障代码.

★3)、嵌入式主机 ，接纳触摸屏控制,可直接进入系统调理 ，电压5-36V/50HZ ，带开机语音功效 ，尺寸4.3寸 ，内存156M,电容式。

4）、具有上位机调理和手动调理功效

5)、可自行制冷系统制冷剂流量设定最小开度。

6）、自动调理：装备运行时有断电影象功效 ，坚持目今值稳固。确保制冷/热泵/冷库/水机等状态下的阀门开度。

7)、开度实时显示：控制工具为最大 5000 开度设定。

8）、软件控制 ，能在线控制系统的温度 ，读取机组在最佳温度系统制冷冷媒的流量开度数 ，调解制冷机组的过热度 ，过冷度。该文本显示界面的左侧 ，以文本的形式实时显示目今机组的运行数据。在界面右侧的上半部分 ，是对通讯信息的显示 ，包括通讯角色及通讯端口的设定值以及对目今通讯状态的显示。在界面右侧的下半部分“数据信息”中 ，显示目今吸收到哪种数据帧、吸收到的数据帧的地点、等信息。

9)、可自动制冷系统中冷媒 ，如： R134A\R22\R410A 等其它冷媒。

10)、手动4 路实时温度显示：控制器同时检测系统的制冷多点温度 ，来控制机组过冷/过热度。

11）、显示界面上29 路参数控制参数设置/盘问：控制器内所有与控制相关的温度参数、时间参数、控制参数、等29个参数都可以调解 ，以顺应制冷/热泵/冷库/水机等装备。

12）、6路用户模拟情形数据入设定如下图：在调试中通过软件模拟设定 ，可模拟制冷主机组在各个温度条件下 ，阀的开度状态来积累大宗数据 ，从而凭证每一个制冷机组的特点来设定的标准开度值。详细参照24路参数设定

13）、F)、多达 8 路装备运行监控：在线监控机组的压缩机、膨胀阀、各点温度、�；ば卸缏返仍诵凶刺ǎ�。

14）曲线显示界面

15)、手动设定

16）温度和开度可显示盘问/设置：控制器所有检测到的温度都可以被盘问开度也可以实时盘问显示

17）调理功效：在机组开发和调试阶段 ，可以通过控制器手动调理功效 ，取得有用的试验数据。

18）数码管显示器在线显示开度和温度以及故障代码。

19）数码管显示器在线显示开度和温度以及故障代码

五、设置表

序号

名称

名称

数目







1

压缩机1P



1套







2

液视镜



1套







3

冷凝器



1套







4

蒸发器



1套







5

风机



1套







6

高压表

面板

1套







7

低压表

面板

1套







8

风机



1套







9

手动膨胀阀



1套







10

过滤器

3/8

1套







11

毛细管 ，



1套







12

温度表

I

4套







13

先生控制多功效软件



1套







14

控制�  ？�



1套







15

制冷量调理控制装置



1套







16

膨胀阀



1套







17

通讯线

全室一套

1套







六、实训项目

1、技工基本手艺实训

2、专用工具的基本操作

3、系统管件焊接

4、系统的检漏

5、制冷系统的抽真空与充注制冷剂实训

6、手艺实训设计、装置、调试及磨练

7、室外风机不转,空调压力升高 ，压力�；ば卸� ，整机�；な笛�

8、空调器四通阀故障与剖析,不可事情在热泵状态 ，

9、制冷剂少 ，测与故障剖析与扫除

10、毛细管子梗塞的故障征象

11、空调的装置 ，

12、空调移机接纳实训

13、空调内风机故障 ，空调报警的故障码扫除

14、室内传感器故障

15、管道传感器故障

七、制冷职业育手艺训练考试云平台软件（网络版）

1、概述

1）、以PC和手机平台为基础的学习训练考试软件、可重复训练、

2）、该软件操作简朴 ，整合完整包括电工、电力特种作业、电工专业、高压电事情、危险化学品作业、化工自动化仪表自动化作业、低压电事情、光气及光气作业、防爆电气作业、氧化作业、电力电缆作业、加氟作业、继电器�；ぷ饕怠⒀趸虑橐怠⒌缙魇匝樽饕怠⑾趸ひ兆饕怠⑷刍附佑肴惹懈钭饕怠⑷刍附佑肴惹懈钭饕怠⑹吞烊计饕怠⒕伦饕怠⒀沽缸饕怠⒔鹗粢绷蹲饕怠⒑附幼饕怠⒁苯鹩猩寰沧饕怠⒚浩ひ兆饕怠⒏叽ψ饕怠⒌歉咦饕怠⒐Ю汀⒓八χ贸头Ｖ霸薄⒐ひ倒韭疓1、登高、装置、维护作业、电站锅炉司炉G1、制冷空调 ，冷库、中央空调实训/装置维修初训和复审训练等几十个专业平台、种类专业考试流程 ，为要学员的你提供从各方位效劳的学习考试。实时同步2021年行业新规题库 ，

3）、注重（每次只提供对应购置产品专业内容）。

A、支持手机（苹果或安卓）微信公众号：可通过学习手机PC进入小我私家帐号

b、手机+平板+电脑网页

c、题库功效：题库顺序训练和专项训练无限次数＋带影象功效和重做功效

d、无限次模拟考试

e、考试纪录可温习N次

f、大部分工种已更新带谜底剖析

g、搜索问题和谜底

h、手机、电脑网页错题集

i、错题珍藏强化

k、天下通用最新题库；本平台大部分工种已经更新带谜底剖析

* l、自由选择地区试问题如：广东、广西、湖北、安微、

2、软件科目表

2.1、电工专业

高压电事情、低压电事情、防爆电气作业、电力电缆作业、继电器�；ぷ饕怠⒌缙魇匝樽饕�

2.2、熔化焊接与热切割作业

熔化焊接与热切割作业、压力焊作业

2.3、焊接作业

高处作业、登高作业、登高、装置、维护作业

2.4、制冷与维修专业

制冷与空调装备运行操作作业-初级、制冷与空调装备装置与操作作业-初级

制冷与空调装备运行操作作业-复考、制冷与空调装备装置与操作作业-复考

2.5、维修电工专业、

高级、中级

2.6、汽车维修工

中级（四级）品级证、高级（四级）品级证、电梯作业、其它

2.7、电网证允许复审证电工专业

高压电事情、低压电事情、防爆电气作业、电力电缆作业、继电器�；ぷ饕怠⒌缙魇匝樽饕怠⑽Ｏ栈纷饕� 化工自动化仪表自动化作业、光气及光气作业、氧化作业、加氟作业、氧

2.8、化事情业

硝化工艺作业、其它

2.9、石油天燃气作业

3.0、井下作业

3.1、金属冶炼作业、其它

冶金有色生产清静作业

3.2、煤气化工艺作业

3.3、锅炉效劳业

及水处置惩罚职员、工业锅炉司炉G1、电站锅炉司炉G1、、锅炉水处置惩罚G3（工业）、锅炉水处置惩罚G3（电站）、锅炉水处置惩罚G3（所有）、锅炉压力容器清静治理

3.4、特种装备清静治理

特种装备清静治理（所有）、�。ǔВ┏盗厩寰仓卫怼⑵鹬鼗抵卫怼⒌缣萸寰仓卫�

起重作业治理 起重司机Q2（限桥式）、起重司机Q2（限门式）、起重司机Q2（塔式）

其它

3、软件问题库：

专业包括由2000多个问题组成:如

1）、制冷空调装备运行实训和复审

2）、制冷空调装备装置维修实训和复审

4、模拟考试界面

手机和电脑可单独进入平台训练

5、电脑答题界面

手机和电脑都可以天生学习报告 ，支持专项训练

6、手机训练界面

手机和电脑都可以天生学习报告 ，支持错问题得做

7、自由选择地区试问题

由于每个省的考试内容纷歧样 ，本平台可选择天下各个省的考试训练内容
