液晶电视组装调试与维修手艺实训台

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：家电实验室装备
[规格型号]：TW-J523
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 11091 人关注该产品

产品详情

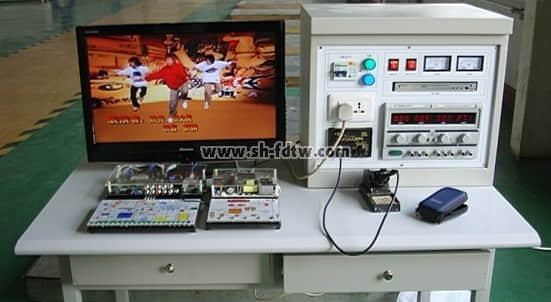

TW-J523型液晶电视组装调试与维修手艺实训台


液晶电视组装调试与维修手艺实训台遵照从现实出发的原则 ，做到直观、适用、易学易懂 ，让学生在轻松的试验中以尽快的时间切实掌握液晶电视维修手艺与技巧 ，能够自力完成维修与维护 。使学天生为具有较高的平板显示理论知识 ，同时具有平板显示实践下手能力的复合型人才 。电视机市场正实现从CRT向LCD液晶的转型 ，随着中国经济的生长和人民生涯水平的提高 ，液晶电视因具有画面清晰 ，耗电低 ，环保 ，以及占空间小等优点而成为人们购置电视机的选择 。可是随着大宗液晶电视机的推出以及手艺的不可熟性 ，使得液晶电视的维修量迅速增多 ，而另一方面专业从事液晶维修的人才却少之又少 ，针对这一征象 ，本公司特推出液晶电视维修实训平台 ，旨在通过此平台 ，作育一批液晶电视维修方面的专业人才 ，本平台就是为了知足种种中、高等院校电子类实训基地以及电子类职业培训机构为作育家电维修高手艺人才而全心设计的 。

9001cc金沙以诚为本(中国)有限公司官网
1、控制及交流电源部分

（1）提供单相交流电源、线间直接短路自动�；� 。电流型电压型泄电开关开启后由启动和阻止按钮控制实训台事情电源 。具有告警和复位功效 。具有实验室治理系统 ，带密码开机和准时关机功效

（2）提供～220V插座2只 ，为外部仪器提供事情电源 。

2、直流电源部分

（1）恒流稳压电源 ，二路输出电压均为0-30V ，内置式继电器自动换档 。多圈电位器一连调理 ，使用利便 。输出最大电流为1.5A ，具有预设式限流�；すπ� ，输出有0.5级数字电流表、电压表指示 ，电压稳固度10-2 ，负载稳固度10-2 ，纹波电压5mv 。

（2）开关电源：+5V ，+24V、12V 。

（3）灯管测试高压电源：配有数字式直流毫安表指示输出电流 ，具有输出开路、短路�；すπ� 。

（4）控制程序写入编程装置 。

（5）高清彩色电视信号爆发器（校方自备）：接纳大规�？杀喑搪呒刂破骱途哂邢袼丶端惴ǖ母咔逦炔噬藕旁� 。

有着图象清晰、时序准确（图形中心和边框可定位到一个像素）、采样率高（74.25MHZ和148.5MHZ）、色彩准确（每一种基色采样8位 ，三基色共24位）、具有十种显示图形和五种显示模式、两种信号名堂（VGA、YpbPr）接口输出、图形选择有“自动”和“手动”两种方法

1：显示模式（高清四种、标清一种）

⑴、1920×1080P60（参考SMPTE274M ，SMPTE294M ，SMPTE260M）

⑵、1920×1080I60（参考SMPTE274M ，SMPTE294M ，SMPTE260M）

⑶、1920×1080I50（参考SMPTE274M ，SMPTE294M ，SMPTE260M）

⑷、1280×720P60（参考ITU-RBT ，709/SMPTE296M）标清（DVD）

⑸、720×483P60（参考ITU-RBT 。1358）

2：显示图象共10幅（其中720×483P60无⑨）

彩条（75/0/75/0）白光栅（75）红光栅（75）绿光栅（75）蓝光栅（75）黑光栅12级蹊径十字中心及显示幅值（90、95、100）四阶棋盘彩色棋盘

3：扫描、信号名堂及参照标准

①高清扫描同步为双极三电平 ，参照（SMPTE相关标准及有关国标）

②标清扫描同步为单极性负极电平

③VGA信号（R、G、B、H、V） ，为标准VGA电平1V-pp

④YpbPr信号（参照ITU以及国家SJ/T相关标准）标准彩条信号为1Vp-p 。

⑤YpbPr由R、G、B信号变换 ，4、4、4采样

(6)实训桌：整体结构接纳冷轧钢板成型 ，外貌酸洗磷化 ，静电喷塑 ，并设有四个万向轮和四个牢靠调理机构 ，便于移动和牢靠 ，利于实验室结构 。桌面为防水、防火、耐麿高密度板、结构结实 ，造型雅观大方 。设有抽屉和柜门 ，用于安排工具和资料等 。下面配有储物柜 ，便于安排工具等 。平台尺寸:长×宽×高为1200mm×650mm×750mm

(7)液晶电视手艺指标:

显示器尺寸：32寸；
比照度：400：1；
区分率：1920×1080；
反应时间：<16ms；
屏幕亮度：500cd/㎡；
视角：178度；
屏幕比例：16∶9；
制式：NTSC/PAL/SECAM；
输入：YPbPr；VGA；HDMI；AV；
USB情形温度：5℃～35℃；
相对湿度：≤85%（25℃）；


三、手艺指标:

1.显示器尺寸：32寸；

2.比照度：400：1；

3.区分率：1920×1080；

4.反应时间：<16ms；

5.屏幕亮度：500cd/㎡；

6.视角：178度；

7.屏幕比例：16∶9；

8.制式：NTSC/PAL/SECAM；

9.输入：YPbPr；VGA；HDMI；AV；USB

10.事情电源：AC220V±10%-50Hz；

11.情形温度：5℃～35℃；

12.相对湿度：≤85%（25℃）；

13.整机功耗：＜100W；

14.信号输入：射频48MHz-470MHz；

15.平台尺寸:长×宽×高为1200mm×650mm×750mm

下面配有储物柜 ，便于安排工具等 。

四．实训功效

1、熟悉液晶电视的内部结构；

2、熟悉液晶电视中各主要元器件的基本结构；

3、明确液晶电视中各主要元器件的基本事情原理；

4、熟悉液晶电视各主要单位电路的组成；

5、明确液晶电视各主要单位电路的事情原理；

6、熟悉液晶显示屏的组成及事情原理；

7、熟悉主要IC的功效及原理；

8、工厂菜单的进入要领及调试；

9、贴片元件的焊接要领；

10、电视机开关电源电路的事情原理；

11、三无故障征象的检测与处置惩罚；

12、摇控指示灯亮 ，三无故障征象的磨练指导；

13、屏亮 ，有声音 ，无图像故障征象的检测与处置惩罚；

14、屏亮 ，无声音 ，无图像故障征象的磨练指导；

15、声音正常 ，黑屏故障征象的检测与处置惩罚；

16、无伴音 ，图像正常故障征象的检测与处置惩罚；

17、按键无反应故障征象的检测与处置惩罚

18、�？匚薹从收险飨蟮募觳庥氪χ贸头�；

19、不可读U盘故障征象的磨练指导；

20、AV图像正常 ，无声音故障征象的磨练指导；

21、白屏故障征象的磨练指导；

22、图像偏色或缺色故障征象的磨练指导；

23、花屏故障征象的磨练指导；

24、接入VGA后无信号故障征象的磨练指导；

25、指示灯不亮故障征象的磨练指导；

26、一侧喇叭无声音故障征象的检测与处置惩罚；

27、无彩色故障征象的磨练指导；

28、液晶屏点屏要领；

29、液晶屏接口界说；

30、整机装配；

31、电子调谐器的丈量与剖析

32、视频信号处置惩罚流程丈量与剖析

33、音频信号处置惩罚流程与剖析

34、AD模数转换控制丈量与剖析

35、开关稳压电路丈量与剖析

36、逆变器背光驱动电路丈量与剖析


五．实训台设置

序号

名称

单位

数目

备注

1

实训台

台

1

2

静电烙铁

个

1

3

导电膜烙铁

个

1

4

数字万用表

台

1

5

数字示波器

台

1

校方自备

6

BGA焊台

台

1

7

通用测试板

台

1

8

真空吸附笔

台

1

9

逻辑测试仪

台

1

9

毗连测试线

套

1

10

实训指导书

套

1

11

通用测试软件

套

1
