产品详情

TW-J552 制冷制热变频空调实验实训装置

一、产品概述

  本装置是专门为职业院校制冷类相关专业而研制的实训装置 ，凭证制冷类行业中空调与冰箱维修手艺的特点 ，针对空调的电气控制以及制冷系统的装置与维修举行设计 ，强化了学生对空调冰箱系统管路的装置、电气接线、工况调试、故障诊断与维修等综合职业能力。装置融合了流体力学、热力学、传热学和电气控制等手艺,集制冷空调系统装置。

  主要实验工具：主要实验工具：直流变频数码智能控制、变频调理控制、12路4.3寸触摸屏温度测控系统。

9001cc金沙以诚为本(中国)有限公司官网

装备图片（柜子选配）

二、功效特点

  1、该装置集制冷空调、冰箱系统装置、制冷系统电接线、压力检漏、抽真空、 充注制冷剂与运行调试于一体。

2、该装置接纳� ？榛杓� ，电气控制与制冷系统自力脱离 ，并且电气部分设置检测点 ，测测端子以及各路的输出毗连端子 ，可供学生举行自力接线、测试、远行等操作。

  3、实训平台直观展示了空调、冰箱的系统结构、事情原理� ？汕逦目吹街评湎低辰峁� 及主要部件的实物 ，系使整个空调系统系统的实时势情状态一目了然。

* 4、该装置是凭证分体式空调器、直冷冰箱控制电路、作为实训审核工具 ，能 使学生熟练掌握空调器控制电路、基来源理及维修手艺

 5、使用该装置能学到分体式式空调器、。其中空热泵分体空调部分据有以下制冷模式、制热模式、除湿模式、送风模式、四种事情模式。

6、冰箱冰箱控制电路为直冷模式控制。

*7、清静� ；ぃ�

接纳LCD液晶面板实时监控装备运行情形 ，提能实时监测电压、电流、功率、电能等参数 ，液晶触摸屏监测数值。智能电源治理系统具有短路、过流、过压、欠压、失压、功率限制6大� ；すπ� ；电源具有一键锁定功效 ，处置惩罚故障时 ，避免泄电� ；て骱险� ，造成触电危险 ；电源具有故障锁定功效 ，爆发故障导致跳闸时 ，不强人为上电 ，只能通过扫除故障后 ，才华上电乐成

三、手艺指标

  1、输入电源：单相三线   AC220V±10%  50Hz

  2、事情情形 ：温度-10℃～-40℃ 相对湿度≤85%（25℃）

  3、装备容量 ： ≤1.5KVA

  4、制冷剂： R22、R600a

5、冰箱：85W ，

  6、形状尺寸（约莫）1600mm×700mm×1150mm

  7、环保品级  质料选用切合国家相关环保标

8、清静� ；ぃ航幽蒐CD液晶面板实时监控装备运行情形 ，提能实时监测电压、电流、功率、电能等参数 ，液晶触摸屏监测数值。智能电源治理系统具有短路、过流、过压、欠压、失压、功率限制6大� ；すπ�

四、空调系统组成

*1、新型实训平台：

A）桌子接纳70*70MM铝型圆形材形为结构 ，桌面支架由铝材一次性压铸成型 ，毗连而成。颜色：桔色。

B）实验平台为1.5MM板金制作 ，形状L形 ，空调室内机为壁挂式 ，可以挂在平台上 ，

整机含空调系统、电冰箱系统、电气控制系统等组成。

2、空调外机

由制冷压缩机、外风机、四通阀、空调阀、制冷过滤器、液视镜、手阀组成

3、制冷制冷系统：

管路1套、制冷系统管路1套压力表（1.5MPa） 1只（3.5 MPa）1只等。

4、电源� ？椋�

包括泄电短路器 ，电压表（0～250V） 1只 ，电流表（0～5A）1只、。

*5、分体空调控制线路� ？�:

电脑板电路原理图清晰明确 ，元件焊接在对应原理图位置上 ，电脑板上设置有10个故障开关 ，可全方位演示电路故障功效 ，

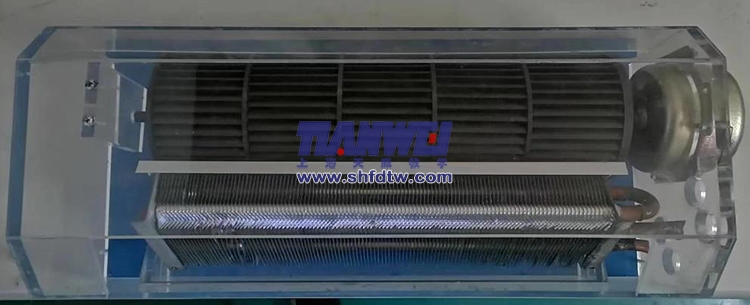

6、透明式分体空调室内机（提供样品）

内机为一体化成型透明有机玻璃外壳 ，可清晰的看到内机结构 ，包括风筒、电机、蒸发蒸发器。

1）风机结构模式：五线电机、三速可调

2）送风模式：接纳标准的风筒送风模式

9001cc金沙以诚为本(中国)有限公司官网

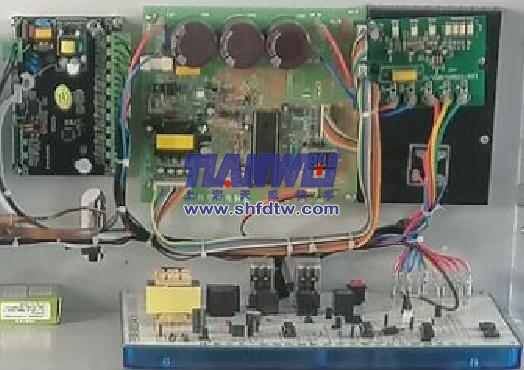

五、智能直流变频控制（三合一主板）

系统包括三个主要系统：1）直流变频压缩机变频系统、2）数码智能制冷控制系统、3）12路4.3寸温度丈量� ？槿紫低诚嗷ヅ浜贤瓿芍评溲顾趸淦凳笛�

1）数码智能智能制冷压缩机控制系统

*A） ，接纳数码智能控制,可直接进入系统调理 ，通过数码智能控制可调理压缩机事情频率

可以从10-120HZ频率手动可调 ，每按一下增添10HZ频率/减5HZ频率能知足学生在10HZ-120HZ情形下压缩机的制冷数据。很好的学习撑握变频空调在差别工况的状态

*B）故障显示：通过软件过显示变频压缩机过流、过热 ，失步。频率显示：触摸屏上可以实时显示压缩机的10-12HZ事情频率 ，

9001cc金沙以诚为本(中国)有限公司官网

2）直流变频压缩机变频系统

A）手动制冷模式下最大输出电流4.5A、最小频率10HZ,电大频率120HZ。系统接纳直流变频控制方法 ，配套直流4/6极电机4-48脉冲信号设置 ，可随温度转变而自动调解压缩机输出频率输出电压30-210V可调 ，自动制冷模式下 ，压缩机频率随设定温度的转变而自动调理压缩机频率（10－120HZ

B）故障模式：可在触摸屏上与变频板在实验板上双向故障代码显示 ，划分显示：

序号

名称

代码

1

压缩机启动失败 ，系统重新启动

外机闪1次

2

电压异常

外机闪3

3

压缩机堵转让

外机闪4

4

� ？槲露裙�

外机闪5

5

� ？榈缌鞴�

外机闪7

6

� ？榍收�

外机闪8

3）4.3寸12路温度丈量� ？�

温度� ？� ，通过标准通讯协议与4.3寸触摸屏显示屏通讯 ，上可丈量12路温度：压缩机吸气温度、排气温度、冷凝器温度、蒸发器温度、空调室内温度、冰箱排气温度温度、冰箱吸气温度、冰箱蒸发温度等。 ，可通过屏上的对应温度、湿度转变 ，制冷系统各参数点的转变 ，从而判断故障的对应位置。

六、直冷冰箱系统组成

1、冰箱

由制冷压缩机、制冷过滤器、液视镜、手阀组成

2、制冷制冷系统：

管路1套、制冷系统管路1套压力表（1.5MPa） 1只（3.5 MPa）1只等。

3、模拟冰箱

内机为一体化透明有机玻璃 ，可清晰的看到时内机结构 ，包括蒸发器、温控制器、

七、智能电源治理系统：

具有短路、过流、过压、欠压、失压、功率限制6大� ；すπ� ；电源具有一键锁定功效 ，处置惩罚故障时 ，避免泄电� ；て骱险� ，造成触电危险 ；电源具有故障锁定功效 ，爆发故障导致跳闸时 ，不强人为上电 ，只能通过扫除故障后 ，才华上电乐成

接纳LCD液晶面板实时监控装备运行情形 ，提能实时监测电压、电流、功率、电能等参数 ，液晶触摸屏监测数值。

阀值值装备：短路、过流、过压、欠压、失压、功率等阀值设定

短路� ；ぃ罕 ；ぷ氨傅缌鞔蟮�3倍时同 ，0.3秒内瞬间跳闸

泄电� ；ぃ旱毙沟缰档执锷瓒ㄖ�1％时 ，系统0.1秒内瞬中止电。

过载� ；ぃ罕苊庾氨缸呕鸨 ；� ，当负载抵达设定值5％时 ，系统0.1秒内瞬间跳闸。

过压� ；ぃ河杏帽苊庾氨杆鸹� ，当电压抵达时270V时 ，系统0.5秒内瞬间跳闸。

欠压� ；ぃ河杏帽苊庾氨杆鸹� ，当电压抵达时165V时 ，系统0.5秒内瞬间跳闸。

强制故障锁定功效：爆发故障导致跳闸时 ，人为无法上电 ，只能通过扫除故障后 ，才华上电乐成

故障盘问：一键故障可盘问历史故障源

故障测试功效：可在线测试出系统中不清静的用电功效 ，用一键故障可盘问可扫除故障源

手自动功效：手动、自动自由切换

八、项目实训内容

1、制冷工专用工具的使用

2、空调制冷系统的保压、检漏与制冷剂加充

4、空调控制电路电气故障审核、故障剖析与故障扫除

3、冰箱制冷系统的保压、检漏与制冷剂加充

4、冰箱抽真空实训

5、冰箱控制电路电气故障审核、故障剖析与故障扫除

6、 学会使用软件辅助盘算 ，轻松的制冷剂性能的盘算（物热力学与热物理据运行据数据 ，制冷剂的较量）、组件盘算 、组件效率的盘算。

7、 学会使用软件盘算种种制冷循环中 ，系统中组件参数以及性能系数、质量流率 ，配管尺寸等参数

九、制冷/空调系统操作软件：（单机版）

是为学习、实验、实训、而设计的制冷教学、治理、应用软件 ，软件支持在线选型 ，轻松的举行种种组件制冷量、特征、制冷剂的盘算 ，还可以详细的剖析盘算出各系统、压缩机、冷凝器、蒸发器的性能剖析报告 ，是不可多得的制冷系实训应用软件 ，软件可有用盘算剖析制冷系统中的特征 ，是事情学习的好帮手。PC版本软件支持在PC上举行制冷系统各组件模拟运行 ，模拟效果很是之逼真 ，可以获取详细的参数并举行盘算 ，还可以绘图。

主要功效

1）制冷剂性能的数据获得（物热力学与热物理据运行据数时 ，制冷剂的较量）、组件盘算 、组件效率的盘算。

2）瞬间动态仿真工具的冷却：如：其冷却时代的评估。

3）周期剖析：例如一个和两个阶段的周期较量。

4）系统尺寸：获得组件的巨细与一样平常的尺寸标准。

5）过冷温度的设定、过热度加载选择盘算

6）提供便捷的制冷系统使用要领 ，支持在PC上模拟制冷的效果 ，可以制作压焓图 ，可以测试制冷系统是否可以正常运行 ，很是普遍应用于高校学习、实训。

7）软件把可数据获得应用制冷管道管径选型、制冷剂物性组件、盘算制冷剂物性、盘算制冷剂管道压降。您就相当于有了个助手和照料 ，可以盘算所有制冷剂和一些CFC的热力物质数据和运输特征。含有盘算差别的一级和多级步循环制冷模子和盘算制冷剂管尺寸的模子。

8）软件可获得几个差别的单步和双步制冷机械加工模数。第4步中也可盘算制冷管子定径的新模数� ？梢栽谙钅恐邢嗍对跹≡窈团趟阏庑├蹋�

9）盘算热力性子和各点：可以在气体或液体饱和状态下盘算热力性子和各状态点

10）获得制冷状态图：为所有制冷剂提供了相关的压力焓和温度-焓图(p,h- 和T,s-图) ；甚至还可以按按扭将盘算过的循环历程顺序插到图

11）8种选择循环图标 ，可以凭证自己的参数来设定制冷循环 ，单级循环和多级循环均可以实现 ，不但有种种制冷剂的物性参数表。如进入5号压缩参数设定界面 ，期待参数设定完毕 ，点击盘算按钮 ；当参数盘算完成 ，可审查各压力点参数以及性能系数、质量流率 ，配管尺寸等参数


12）压焓图 ，PC系统模拟盘算运行条件与已知组件的系统评估操作 ，系统效率和建议 ，评价降低能耗。

十、设置：

序号

装备名称

单位

数目

备注

1

实训桌

套

1

铝合金实训台 ，铝材

2

实训台

套

1

板金结构

3

电源及仪面板

套

1

包括泄电短路器 ，电压表（0～250V）  1只 ，（0～5A）1 只、电源插座 ，清静连线等。

4

变频空调电气控制板

套

1

包括变频空调控制板 ， 空调� ？仄�

5

空调外机系统

套

1

含压缩机 ，阀门液视镜、过滤器四通阀、冷凝器

6

透明空调室内机

套

1

蒸发器 ，透明室内机 ，风机 ，卷风筒

7

冰箱系统

套

1

含压缩机 ，阀门液视镜、过滤器、冷凝器

8

模拟冰箱

套

1

含有机玻璃箱、蒸发器 ，透明室内机、温控器

9

智能电源治理系统

套

1



10

智能直流变频控制三合一主机



套

1

含4.3寸触摸直流压缩机控制器、12路温度测控� ？椤⒅绷餮顾趸�

11

实验指导书

本

1



12

凳子

个

2



13

柜子

个

1

选配
