网络型中央空调实训审核台(温度湿度控制)

[产品分类]：中央空调仿真教学: [规格型号]：TW-J520
[产品价钱]：询价: [参数下载]：
[联系电话]：021-55884002: [QQ]：; [微信]：
已有 10348 人关注该产品

产品视频

产品详情

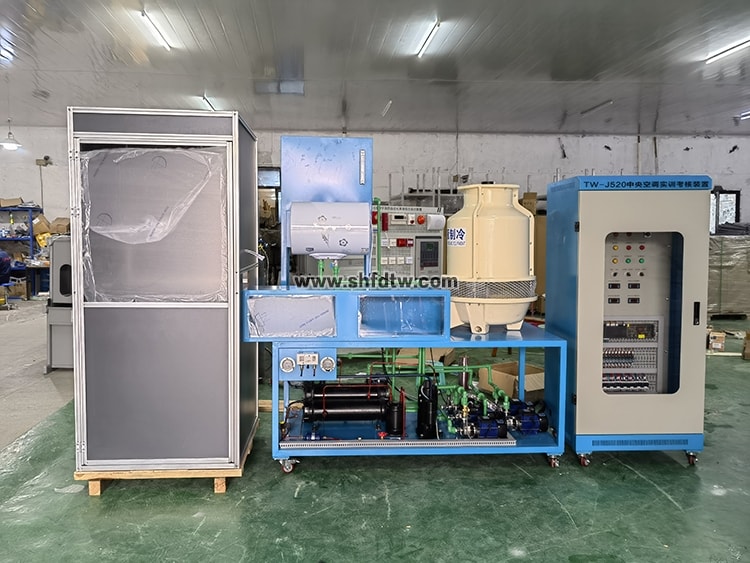

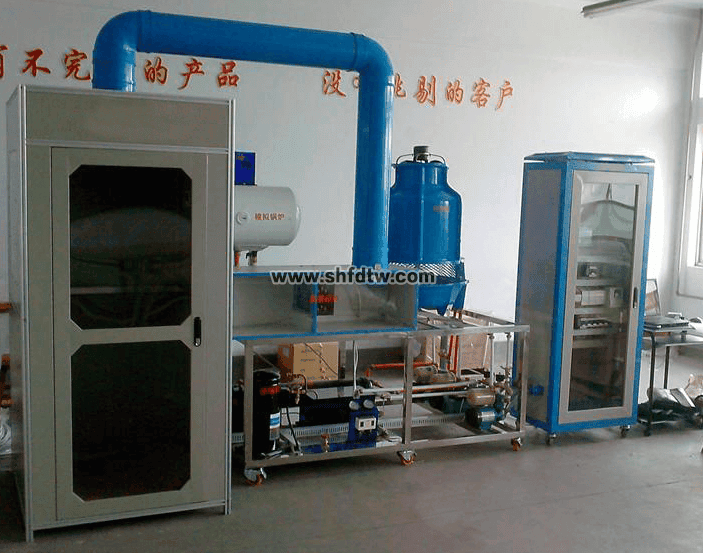

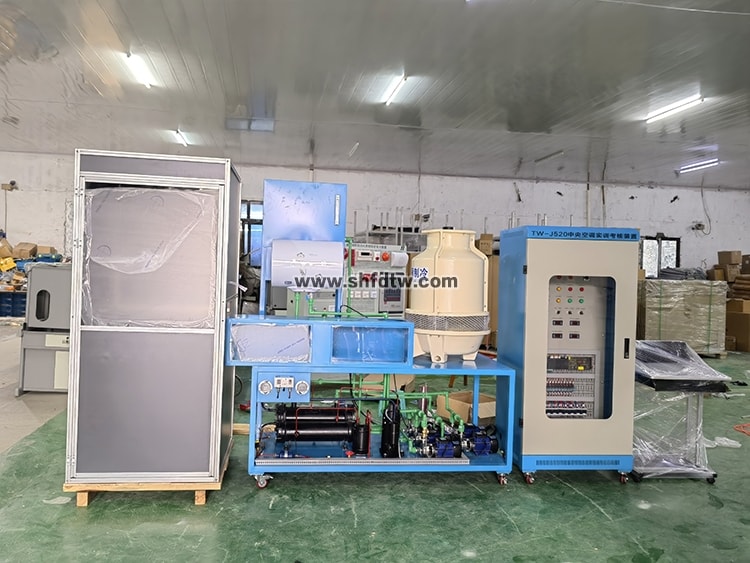

TW-J520中央空调实训审核装置

一、产品概述：

中央空调实训审核装置是凭证《中华人民共和国教育行业标准（制冷和空调运用与维修专业仪器装备配备标准）》，教育部“振兴21世纪职业教育课程刷新和课本建设妄想”的教学要求，团结生产现实和职业岗位的手艺要求，凭证职业及本科院校的教学、实训、实验要求研制和开发的产品。

该装置适合高等职业院校、中等职业学校及本科院校的机电装备装置与维修、机电手艺应用、电气运行与控制、电气手艺应用、电机与电器、制冷和空调装备运用与维修等专业的《制冷空调机械装备》、《制冷空调装置的装置操作与维修》、《制冷空调自动化及机电一体化》、《空气调理手艺与运用》等课程的教学与实训。

该装置也适合制冷及相关专业的中级、高级工和技师的判断审核及中央空调课题的设计、开发。

9001cc金沙以诚为本(中国)有限公司官网

二、手艺参数

1.输入电源：三相五线～380V±10% 50Hz

2、最大供冷量：7.5kW；

3、最大输入总功率：6.5kW；

4、制冷额定功率：3.8kW；

5、制冷剂/用量：R22 2kg

6、风机盘管：350m3/h

7、冷却循环水泵：38L/min 扬程10米

8、冷冻循环水泵：38L/min 扬程10米

9、供热循环水泵：38L/min 扬程10米

10、模拟锅炉：功率：1500W 容量：60L

11、系统�；ぃ壕哂衅獒沽Α⒐缺；ぷ爸�

12、清静�；げ椒ィ壕哂泄埂⒐鳌⒐亍⑿沟纭⒔拥厮闹直；げ椒�，切合国家相关标准。

9001cc金沙以诚为本(中国)有限公司官网

三、系统组成

实训装置由电气控制柜、实训工具、模拟房间、模拟大厅、丈量仪表等组成：

1.电气控制柜

接纳铁质双层亚光密纹喷塑结构，结构结实。前门接纳透明设计，可视察到指示仪表、操作旋钮、PLC控制器、辖档枉程图、执行部件事情指示、交流接触器及热�；て鞯瓤刂圃�。共分为三层铁质面板，最上面层为电网电压指示、压缩机电流指示、水泵电流指示、带灯包管丝、操作旋钮及温度指示。第二层为PLC控制器及辖档枉程图，PLC控制器接纳西门子224主机、EM231模拟量扩展�？椤M223数字量扩展�？椤⒍杂χ葱胁考虑樽刺甘镜频茸槌�。最下面层为执行器件，主要由交流接触器、过热�；て髯槌�，分为主回路以三相四线380V电压为主，控制回路以交流220V电压为主。

2.实训工具

实训工具接纳不锈钢钢架制成，系统由制冷机组、冷却水系统、媒水水系统、供暖系统等组成。

1)制冷机组：包括1台3匹旋转式压缩机、壳管式冷凝器、干式蒸发器、储液罐、内平衡式热力膨胀阀、干燥过滤器等组成，管路中还设有操作手阀、崎岖压力控制器、压力表等实训所必需的部件；别的，管路中设有视液镜可视察制冷剂状态；同时设有显着的颜色标识，高压管路部分为红色标识，低压管路部分为蓝色标识，并套有保温质料。

2)冷却水系统：包括1台3T玻璃钢冷却塔、2台冷却水泵（1台常用、1台备用）、水流开关、Y型过滤网、闸阀、单向阀等组成。

3)媒水水系统：包括2台媒水水泵（1台常用、1台备用）、分水器、集水器、电磁阀、水流开关、Y型过滤网、闸阀、单向阀等组成。

4)供暖系统：包括1台电加热水器、1台换热水泵、1套板式换热器、Y型过滤器、清静阀等组成。

3.模拟房间

模拟房间接纳30×30工业铝型材和铝塑板组装而成，模拟房间外型尺寸不小于100cm×100cm×215cm，房间内部装置有数显温度控制控器、卧式暗装式风机盘管、铝合金百叶风口等组成。

4.模拟大厅

模拟房间接纳30×30工业铝型材和铝塑板组装而成，模拟大厅外型尺寸不小于100cm×200cm×215cm，房间内部装置有数显温度控制控器、新风处置惩罚系统（卧式暗装式风机盘管、铝合金百叶风口、电动风量调阀、回风口、新风口等组成。

5.丈量仪表

1)电气控制柜监测仪表参数：交流电压表量程0～450V；交流电流表量程0～30A；交流电流表量程0～5A。

2)制冷系统监测仪表参数：耐震真空压力表量程-0.1～1.5MPa、-0.1～3.5Mpa；崎岖压力控制器：高压0.8～3.0Mpa、低压0.1～0.4Mpa。

3)媒水水系统监测仪表参数：径向压力表量程0～0.16 Mpa

四、实训审核装置的设置

中央空调实训审核装置接纳3匹水冷机组，设置2台冷却水泵（其中1台备用）、2台冷冻水泵，终端接纳一个模拟大厅（风管送风）和一个模拟客房，接纳一套分水器和集水器对冷量举行分派调理，整其中央空调接纳PLC作为主控机，由盘算机通过通讯线与PLC举行通讯，从而控制整个空调的运行，也可通过网络实现远程控制�？盏鞯脑诵胁问纱衅骷氨渌推骶傩惺章�，并通过�？樽缓笏腿隤LC中，再由PLC送到盘算机中举行实时显示监控。

该装置可实现手动控制和盘算机控制两种控制方法：

手动控制按钮在控制柜的门上，这些控制按钮接入到PLC各个响应的输入变量上，可直接对整其中央空调举行控制；

盘算机控制则接纳组态手艺建设盘算机与PLC之间的稳固通讯，从而控制整其中央空调，并实现对空调运行数据的显示、剖析等种种功效，同时也可通过网络升级建设远程盘算机与现场盘算机的通讯，实现对中央空调的远程控制

五、基本设置

序号	名称	主要部件、器件及规格	数目	备注
1	电气控制柜	长×宽×高为80cm×80cm×190cm	1套
2	模拟房间	长×宽×高为100cm×100cm×215cm 卧式暗装式风机盘管、铝合金百叶风口、供液电磁阀、铝合金百叶风口等	1套
3	模拟大厅	长×宽×高为100cm×200cm×215cm 新风系统（卧式暗装式风机盘管、铝合金百叶风口、电动风量调阀、回风口、新风口、供液电磁阀等）	1套
4	制冷机组	3匹旋转式压缩机（事情电压：220V；制冷量：7200W；输入功率：2340W；制冷剂：R22；电机形式：感应电机；�；て餍问剑耗谥�；启动电容：容量50uF、耐压：370V）；壳管式冷凝器（换热面积：1.2m²，设计温度：60℃、事情介质：管程（夹套）：水、壳程（壳体）：R22；干式蒸发器（换热面积：1.6m²，设计温度：40℃、事情介质：管程（夹套）：R22、壳程（壳体）：水；储液罐（容量：2L）、内平衡式热力膨胀阀、干燥过滤器	1套
5	冷却水系统	冷却塔（冷却水量：3m³/h、形状尺寸不小于：Φ70×113cm、电机功率：0.18KW）、冷却水泵（输出功率：200W、输入功率：400W、额定转速：2850rpm、额定流量：38L/min、额定扬程：10m、收支口管径：25mm(1″)）、水流开关（收支口管径：20mm）、Y型过滤网(材质：黄铜、收支口管径20mm)、闸阀(材质：黄铜、收支口管径20mm)、单向阀(材质：黄铜、收支口管径20mm)	1套
6	媒水水系统	媒水水泵（输出功率：200W、输入功率：400W、额定转速：2850rpm、额定流量：38L/min、额定扬程：10m、收支口管径：25mm(1″)）、分水器（接纳无逢钢管加工而成，形状尺寸不小于Φ11×46.8cm，上侧设有5路DN15外丝螺纹接口、下侧设有1路排水口）、集水器（接纳无逢钢管加工而成，形状尺寸不小于Φ11×46.8cm，上侧设有5路DN15外丝螺纹接口、下侧设有1路排水口）、电磁阀、水流开关(材质：黄铜、收支口管径20mm)、Y型过滤网(材质：黄铜、收支口管径20mm)、闸阀(材质：黄铜、收支口管径20mm)、单向阀(材质：黄铜、收支口管径20mm)、自动排气阀	1套
7	供暖系统	电加热水器（意大利品牌阿里斯顿牌热水器、功率：1.5kW、容量：60L）、换热水泵（输出功率：200W、输入功率：400W、额定转速：2850rpm、额定流量：38L/min、额定扬程：10m、收支口管径：25mm(1″)）、板式换热器（单片换热面积：0.023m²、最大流量：4m³/h、材质：不锈钢、设计温度：-195℃～220℃）、Y型过滤器(材质：黄铜、收支口管径20mm)、清静阀(接口螺纹DN15)	1套
8	丈量仪表	指针式交流电压表：量程0～450V；指针式交流电流表：量程0～30A；指针式交流电流表：量程0～5A。耐震真空压力表：量程-0.1～1.5MPa、-0.1～3.5Mpa；崎岖压力控制器：设定规模高压0.8～3.0Mpa、低压0.1～0.4Mpa。径向压力表：量程0～0.16 Mpa	1套
11	光盘	力控组态软件、西门子PLC编程软件、配套应用程序、实验指导书、使用说明书等	2张
12	型材电脑桌		1张
13	组态软件		1只
14	PC/PPI通讯电缆		1根
15	扳手	0-250mm	2把
16	螺丝刀	十字	1把
17	内六角扳手	6mm	1把
18	产品使用说明书		1份
19	产品实验指书		1份
