自动扶梯教学模子实训装置（小型）

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：透明电梯教学模子
[规格型号]：TW-T29型
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 18623 人关注该产品

产品视频

产品详情

TW-T29型 自动扶梯教学模子实训装置（小型）

一、装备概述

1.自动扶梯模子实训审核装置，是凭证商用自动扶梯的维护和保养要求开发的一种实训平台。适合于种种职业院校和技工学校的自动扶梯装置与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格判断中心和培训审核机构。整个装置接纳铝合金型材骨架、曳引装置、铝合金驱动装置、扶手驱动装置、梯路铝合金导轨、梯级传动链、铝合金梯级、梳齿前沿板、电气控制系统等部分组成。

2.电气控制接纳西门子PLC系统，驱动接纳变频节能控制 ；

3.整个扶梯模子装置在移动车上可以利便实现移动、旋转，利便教学。

二、手艺参数

1、输入电源：三相四线（或三相五线）AC380V±10%，工频50Hz ；

2、事情情形：情形温度为-5℃～+40℃，相对湿度＜85%（25℃） ；

3、整机容量：≤2.5kVA ；

4、模子尺寸：2150mm（长）×770mm（宽）×1600mm（高），控制柜尺寸：800mm（长）×800mm（宽）×1850mm（高） ；

5、提升高度：300mm ；

6、梯级结构：宽300mm，ABS注塑成型，拆装式结构

7、运载能力 ：20KG

8、驱动方法：PLC可编程控制，变频节能起动/运行 ；

9、清静� ；ぃ壕哂斜 ；そ拥亍⒐亍⒐鳌⑿沟缌鞅 ；すπ�，清静切合国家标准。

三、实训项目

1、熟悉自动扶梯的结构，涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。

2、熟悉自动扶梯装置� ；ぷ爸玫淖饔谩⒆爸梦恢冒ǎ阂芬刺醵狭驯 ；ぷ爸谩⒎鍪执肟谇寰脖 ；ぷ爸谩⑻菁断鲁帘 ；ぷ爸谩⑶炊狭幢 ；ぷ爸谩⒎鍪执洗 ；ぷ爸谩⒅贫鳌⒒邓糇爸玫�。

3、自动扶梯的基本清静操作与使用 ；。          4、梯级的拆装操作 ；

5、梳齿板的调解 ；     6、梳齿前沿板的调解 ； 7、扶手带的张紧的调解 ；

8、梯级链张紧的调解 ； 9、驱动链的调解 ；    10、扶梯防逆转机械实验 ；

11、上下部曳引链清静实验                   12、主机断链清静实验

四、扶梯形状图

9001cc金沙以诚为本(中国)有限公司官网

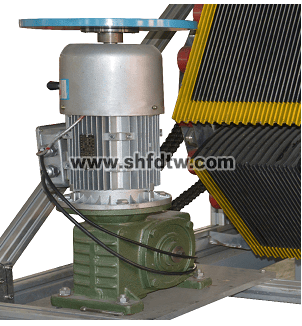

五、曳引装置（驱动）

由交流电机、专用减速器、制动器、手动盘车和传动齿轮等组成。

9001cc金沙以诚为本(中国)有限公司官网


六、驱动链轮装置

1、传动齿轮接纳10mm厚铝合金板材数控精加工而成，精度高重量轻，不生锈，

2、梯级链条接纳1mm厚不锈钢制作主，铝制销轴，传动平稳，不起锈。

9001cc金沙以诚为本(中国)有限公司官网

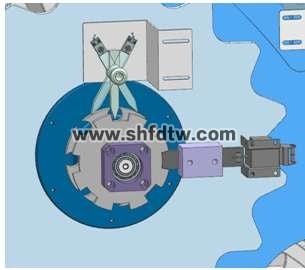

七、扶梯防逆转装置（机械加光电联锁）

防逆转装置如下图，装置装在扶梯上部驱动位。在扶梯上行时凸轮顺时针转动，若扶梯爆发异常情形而逆转则凸轮逆转，此时打杆使限位开关行动并使扶梯主刹行动从而使扶梯阻止，反之亦然。同时此功效具备手动测试操作功效。

9001cc金沙以诚为本(中国)有限公司官网

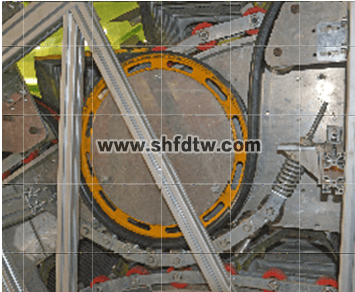

八、梯级（踏板）链轮张紧装置

接纳弹簧式张紧装置，使梯级链条始终坚持张紧状态，实时抵消在可控规模内因梯级伸长而造成梯级（踏板）等相关部件的偏离、晃悠、冒犯与噪声。本装置所有接纳铝合金板材制作。

9001cc金沙以诚为本(中国)有限公司官网



九、扶手带驱动装置

由扶手齿轮、扶手摩擦轮、张紧轮、托辊轮、压辊轮、托带链、回转链行扶手导轨组成扶手发动力系统。

9001cc金沙以诚为本(中国)有限公司官网



十、装备主要设置

设置

扶梯桁架

铝合型材框架

拖动方法

西门子s7/200PLC可编程，变频节能控制

角度

35度

提升高度

300mm

控制系统

通过光电感应检测，自动控制

电念头传动方法

蜗轮蜗杆传动

梯级结构

ABS注塑成型，装配式结构

电源顺应

三相交流电源380V±10%,220V±10%

梯级宽度

300mm

装饰

扶壁板

高度

450mm

材质

有机玻璃

厚度

8mm

扶手带

型式

窄型扶手带

色彩

玄色(可选彩色)

结构

扶手带为特制防老化制作，内镶嵌钢丝，内外貌为耐磨、防水滑动层

梳齿板材质

铝合金

桁架

型材

欧标铝型材框架结构

规格

主框架30*60mm，次要支架30*30mm

内外盖板

外盖板

1.5mm材质钣金冲压而成

内盖板

1.5mm材质钣金冲压而成

围裙板

左右围裙板

1.5mm材质钣金制作而成

上下平台

5mm透明有机玻璃

清静� ；ぷ爸�

起动铃声提醒

电念头短路及过载� ；�

节能装置—变频控制

上下平台踏板清静装置

上部扶手带入口清静装置

下部扶手带入口清静装置

上部曳引链清静装置

下部曳引链清静装置

主机链断链� ；ぷ爸�

阻止开关

手动盘车轮

急停按钮

清静检测装置

上部钥匙起动

下部钥匙起动

上部旅客检测

下部旅客检测

主机防逆转检测装置（机械部分+光电）

十一、配套工具清单

序号

名称

型号/规格

数目

单位

1

卷尺

3m

1

把

2

万用表

MF47

1

只

3

内六角扳手（组套）

BM-C9

1

套

4

全抛光梅花启齿两用扳手

10

1

把

5

全抛光梅花启齿两用扳手

13

1

把

7

全抛光梅花启齿两用扳手

16

1

把

8

全抛光梅花启齿两用扳手

18

1

把

9

T型六角扳手

5mm

1

把

10

启齿扳手

8～10

1

把

11

启齿扳手

12～14

1

把

12

启齿扳手

17～19

1

把

13

一字穿心螺丝批

5×75

1

把

14

十字穿心螺丝批

5×75

1

把

15

工具箱

塑料大号

1

只

16

尖嘴钳

8寸

1

把

17

斜口钳

6寸

1

把

18

平口钳

8寸

1

把

19

活扳手

300×36

1

把

20

钢板尺

300mm

1

把
