楼宇供配电及照明系统综合实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：智能楼宇实训装备
[规格型号]：TWLY-34
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 8315 人关注该产品

产品详情

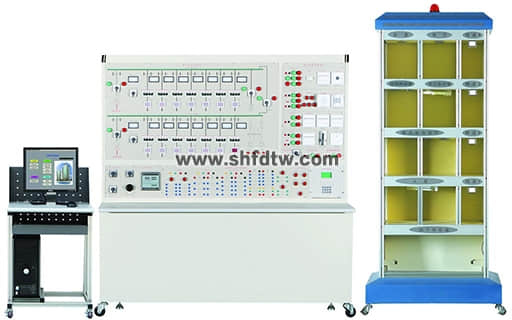

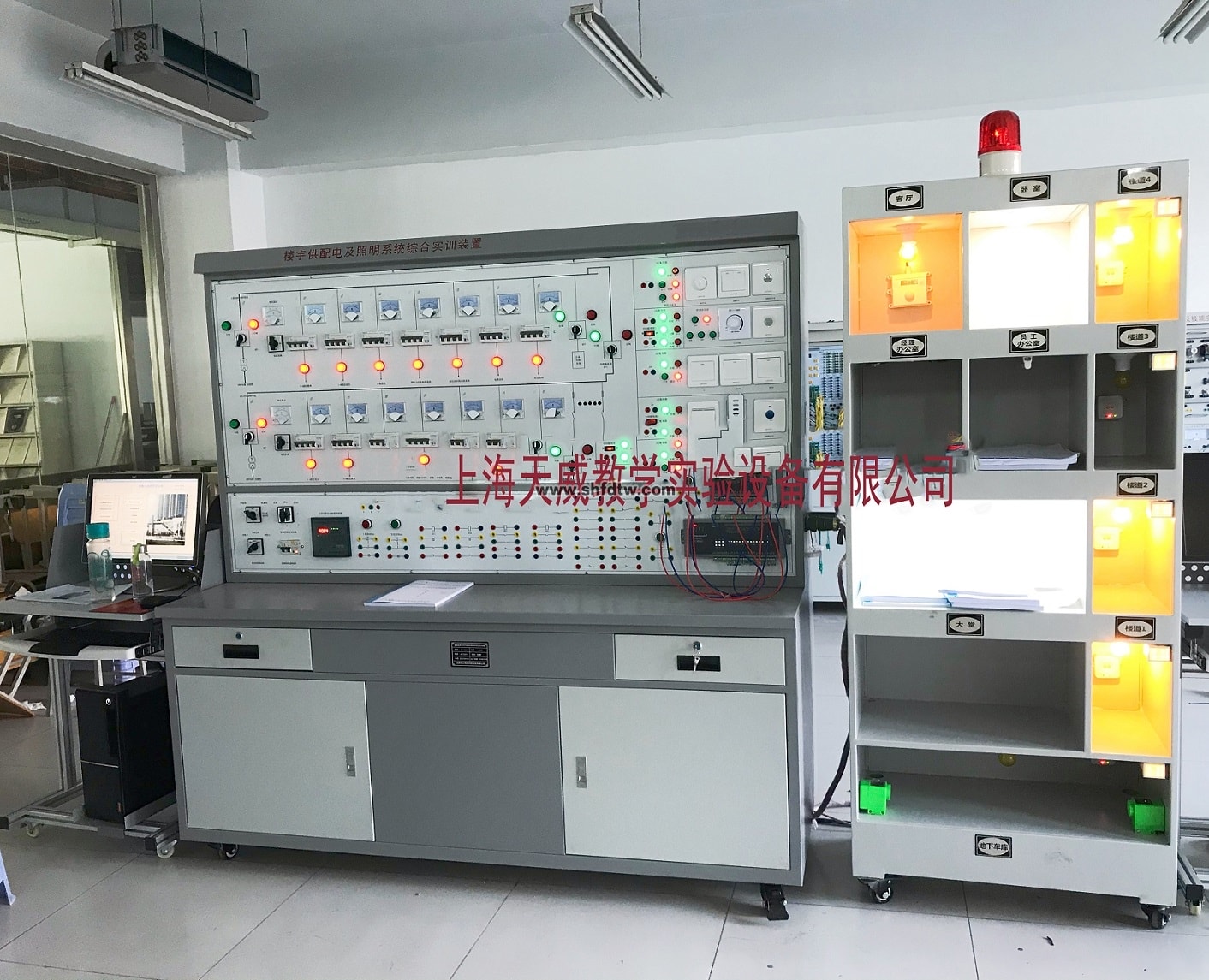

TWLY-34型楼宇供配电及照明系统综合实训装置


一、系统概述

本实训装置配合智能修建楼宇供配电系统有关课程 ，举行有关供配电低压部分的教学实训 ，可以让学生相识楼宇中配电基本结构 ，熟悉供配电监控系统 ，掌握供配电子系统在楼宇自动化系统中的应用。

同时能举行有看护明配电和控制部分的教学实训 ，可以让学生相识楼宇中照明配电线路基本结构 ，熟悉照明监控系统 ，掌握照明子系统在楼宇自动化系统中的应用。

该装置能知足 “智能修建”、“修建电气”、“楼宇自动化”等科目实训教学的要求。适用于种种职业教育培训机构的教学。

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

二、系统特点

1.供配电系统和照明系统可实现实时调理运行

2.接纳DDC收罗控制� ？槭迪侄缘缌ο低持兄种质莸氖章�

3.接纳先进LonWorks总线通讯协议组网

4.配备上位机监控系统 ，可实时监控供配电网络结构 ，还可监控照明系统 ，控制照明线路

三、手艺参数

1.输入电源：三相四线～380V±10%  50Hz

2.情形温度：+4℃～+40℃

3.装置容量：＜5kVA

4.清静� ；ぃ壕哂行沟绫 ；�

四、实训项目

供配电系统部分：

1.仪表装备实训项目

（1）常用供配电装备认知与应用

（2）电量传感器认知与应用

2.线路装置、调试和运行实训

（1）智能修建的供电运行线路组建与操作

（2）典范楼层配电运行线路组建与操作

（3）供配电系统中运行线路状态的现场监测、抄表和控制

3.供配电自动化装备认知和运行控制实训

（1）备自投联动运行控制和调试

（2）应急电源配电线路运行和联动控制

（3）配电线路功率因数赔偿运行控制

4.供配电系统综合控制运行实训

（1）供配电监控系统运行调理

（2）与消防自动报警系统的联动控制

照明系统部分：

1.照明和控制装备熟悉与应用实训项目

(1)常用灯具的认知与应用

(2)照度传感器认知与应用

(3)新闻探测器认知与应用

(4)� ？卣彰骺刂破魅现胗τ�

2.通俗照明控制线路装置和调试实训项目

(1)照明灯具及通俗控制装备的装置和调试控制

(2)应急照明装备的控制

3.智能照明控制线路装置和调试实训项目

(1)时间表控制模式下照明线路组建和控制

(2)情景切换控制模式下照明线路组建和控制

(3)远程强制控制模式下照明线路组建和控制

(4)动态控制模式下照明线路组建和控制

4.综合调理控制部分

(1)供配电子系统和照明子辖档酮合监控

(2)供配电子系统、照明子系统和其他楼宇子辖档酮合监控

9001cc金沙以诚为本(中国)有限公司官网

五、基本设置

1.控制屏

控制屏由两部分组成：楼宇供配电部分和楼宇照明控制部分

楼宇供配电部分由楼宇供配电线路组成 ，并设置控制电器：微型断路器等 ，现场设置仪表丈量单位 ，举行电压和电流显示 ，接纳智能电量收罗� ？橥瓿啥嘀值缌康氖章蓿旱缪埂⒌缌鞴β省⒌缒艿� ，并通过总线完成上位机的各路电量显示。

楼宇照明控制部分由楼宇照明线路组成 ，并设置照明控制开关 ，包括古板开关、� ？乜睾椭悄艿鞴庾爸玫�。

2.照明演示柜

照明演示柜为楼宇照明控制部分的演示工具 ，属于半实物。接纳分层结构 ，能模拟楼层整体照明效果 ，接纳半实物模式 ，分为五层结构 ，体现多种照明场景。

3.下位机系统

下位机系统接纳DDC控制器 ，实现现场数据的收罗和开关控制 ，并可完成供配电线路和照明线路的通断控制 ，通过LonWorks总线与上位机系统通讯。

4.上位机监控系统

配备监控系统软件,实现对供配电和照明系统的远程监控,实现断路器的消防联动控制 ，各线路电量参数的监视。

六、设置清单:

序号 名称 参数 单位 数目 备注
1 实训控制台 1575mm×750mm×1800mm 台 1
2 模拟楼层柜 755mm×450mm×1800mm 台 1
3 微型断路器 额定电流: 10A 只 14
  塑壳断路器 32A 只 1
4 智能无功赔偿装置 控制路数：4路 ，*大允许过电流：1.30倍、投切时间：1~150s/次 ，可调。事情方法：自动 ，一连运行。负载在5~100%间转变时 ，COSφ值坚持在0.95以上 只 1
5 模拟负荷瓷盘电阻 300W\1KΩ\300W\500ΩΩ;300W\300Ω 组 6
6 模拟负荷电抗 1A\1400MH\1A/1300MH;1A/1100MH;1A/1000MH;1A/950MH 组 5
7 接触器: AC220V 只 17
8 智能电流变送器: 0-5A交流电流输入, 个 1
9 电流表 0～5A 只 14
10 交流电流丈量变送器 ， 输出信号为4～20mA 只 7
11 电压表: 0～450V 只 2
12 DDC控制� ？�: 微处置惩罚器 16位微处置惩罚器;供电电压 24V 只 2
13 无功赔偿电容 450V\1UF 个 4
14 信号灯 220V 只 14
15 中心继电器   只 22
16 时间继电器 220v 只 3
17 LON网卡   个 1
18 电脑桌 铝木结构可移动 张 1
19 按钮 AD16 只 20
20 照度变送器器   只 1
21 触摸延时开关   只 1
22 人体感应延时开关   只 1
23 大翘板双路开关   只 1
24 声光控延时开关   只 1
25 可调光电子镇流器   只 1
26 � ？乜� 四路 只 1
28 节能灯应急电源   只 5
29 自动式红外 ，探测器 光电耦 对 1
30 小灯杯： 35W/AC220V 只 8
31 4针H管荧光灯（1个） 8W 个 2
32 T4直管荧光灯 7W 个 1
33 电子调光开关可调 （30V～250） 只 1
34 白炽灯 220V5W 只 6
35 警示灯 220V灯光型 个 1
