火灾自动消防报警联动实训系统装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：智能楼宇实训装备
[规格型号]：TWLY-60
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 16644 人关注该产品

产品详情

TWLY-60火灾自动消防报警联动实训系统装置

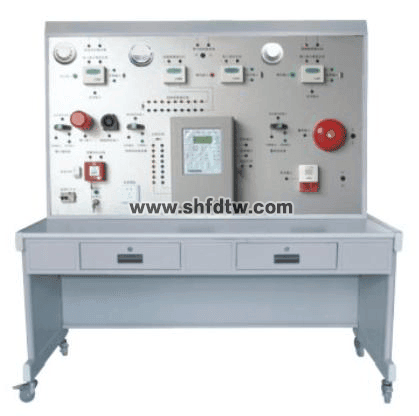

装备图片：

9001cc金沙以诚为本(中国)有限公司官网

一、系统概述：

本系统在智能修建中通常被作为智能修建三概略系中的BAS（修建装备治理系统）的一个自力的子系统。该系统是通过消防系统中各个探测装备（烟感探测器及温感探测器）的参数转变举行火灾报警，并通过相关信号以实现消防的联动控制。系统能举行种种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及扫除等实训。并可通过消防报警联动监控盘算机中心，对整个智能楼宇消防系统举行监控，并可举行平面图导入、画面结构、报警点设置等，主要由盘算机、编程软件、监控软件、网络适配器等组成。

二、手艺参数

1、实训台事情电源：AC220V±10%  50Hz

2、事情情形：情形温度规模为-20℃～+45℃  相对湿度＜85%

3、形状尺寸：1580mm×700mm×1800mm

三、实训内容

1、系统装备熟悉及接线操作

2.、报警控制器、短路隔离器、联动接口�？榈牡淖爸糜肱�

3、火灾显示盘的装置、毗连与使用

4、种种火灾探测器的装置与毗连

5、智能输入、输出�？椤⑸獗ň鳌⒈ň磁サ淖爸糜肱�

6、元件地点编码设置

7、系统的治理操作

8、系统的数据盘问操作

9、装备启停操作

10、.单点操作

11、联动编程

12、线路故障的判断与处置惩罚

13、程序设置过失的判断与纠正

14.、设计并装置一个浅易应用系统

四、基本设置

1、电源控制屏（铁质双层亚光密纹喷塑结构）

提供交流电源：单相交流电220V 50Hz，带有过流�；�

2、楼宇实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板结构结实，形状似长方体关闭式结构，造型雅观大方；设有两个大抽屉、柜门，用于安排工具、存放挂件及资料等。桌面用于装置电源控制屏并提供一个宽敞恬静的事情台面。实训桌还设有四个万向轮和四个牢靠调理机构，便于移动和牢靠，有利于实训室的结构。

3、火灾报警控制器(联动型)

(1)接纳192×64点阵液晶显示，可同屏显示4行12列汉字信息

(2)可以现场编辑总线装备的区、层、状态、类型、装置位置等信息

(3)256条事务纪录，纪录控制器运行中的种种事务，可随时查阅

(4)可以现场编辑联动公式

(5)2个总线回路，可毗连254个现场器件

(6)1个 RS485 通讯口，用于同火灾显示盘、装备操作盘、灭火控制盘举行通讯，可接16台火灾显示盘；2台装备操作盘；4台（8区）灭火控制盘

4、火灾显示盘

GK621火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，接纳192×64点阵液晶实时显示本楼层的种种事务信息，使本楼层的事情职员能够实时、准确地相识本楼层的消防事务，从而迅速地接纳响应步伐。

5、探测器

配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。

6.输入�？椤⒖刂颇？�

输入�？橹饕糜谘沽氐刃藕偶觳�，控制�？橹饕糜诳刂婆叛谭А⑺头绶А⒕砹泵诺茸氨�。

7、联动盘现场接口

(1)三线控制，接线部分精练利便，轻松实现启�；馗补π�；

(2)两种输出控制方法可供选择，电平输出和脉冲输出。

8、手动报警按钮

火灾爆发时，按下有机玻璃片，按钮的火灾灯点亮，同时向控制器发出火灾信号；

9、消防栓按钮

火灾时按下压片控制器报警，点亮火灾指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回回音号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。

10声光报警器、警铃

现场爆发火灾接到控制信号后，发出强烈的声音警报信号，以抵达提醒现场职员注重的目的。

11、电子编码器完成现场装备的编码、装备类型与迅速度的更改等功效。

五、消防联动系统设置单：

序号

产品名称

型号

主要参数

数目

1

等离子烟感探测器

GY601



1个

2

等离子温感探测器

GY601



1个

3

光电燃气探测器

Q-BW1B



1个

4

短路隔离器

GM611A



1个

5

手动按钮

GM601B



1个

6

输入�？�

GM612



1个

7

输入输出控制�？�

GM613



2个

8

智能化控制主机

GS-614/8

255点

1台

9

超大铃声警铃

GF1411

24V 5W

1个

10

声光报警器

GT1412

24V

1个

11

警灯

LTE-1081

24V 5W

1个

12

继电器

MY2N

24V

3套

13

排风机



24V直径80mm

1个

14

点型感温探测器

JIW-20M-GW601



1个

15

钮子开关

TS-202

双脚

20只

16

点动开关

A16Y-11S

红1绿2

3只

17

指示灯



220V

1只

18

泄电�；た�

DZ47LE-32

220V单相

1个

19

吹风机

RCY-889

220V50Hz

1个

20

实验桌实训架

150X70X180cm

高级防腐板后成型

1套
