修建供配电手艺实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：智能楼宇实训装备
[规格型号]：TWLY-30
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 11046 人关注该产品

产品详情

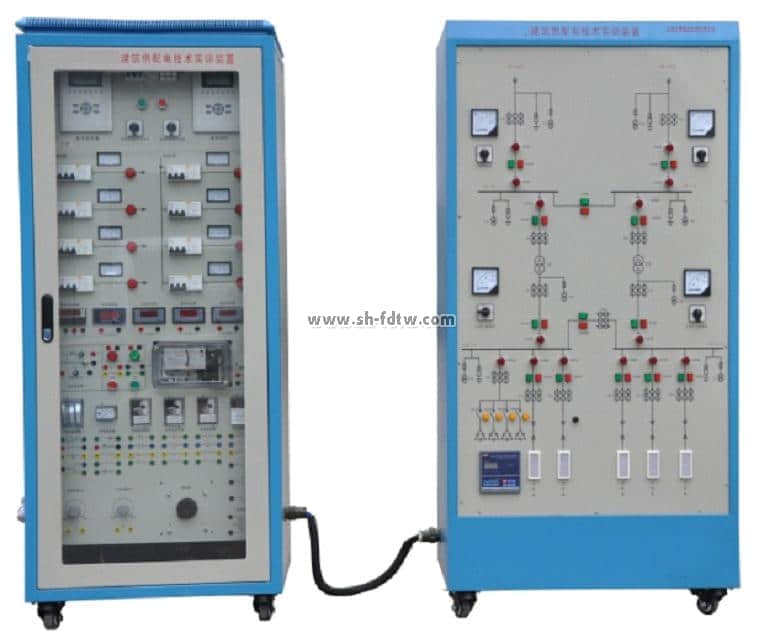

TWLY-30型修建供配电手艺实训装置

9001cc金沙以诚为本(中国)有限公司官网
手艺条件
1、人身清静和装备清静�；すπ�
◆知足国家标准，在实验装置的电源输入端设有电流型泄电器，控制屏内、外或强电输出有泄电征象，马上告警并切断总电源，确保实验清静。
◆接纳全关闭性清静实验导线阻止学生双手模电而造成的触电事故。
◆仪表设有过量程�；すπ�，交直流电源具有短路�；�。
◆控制屏电源由接触器通过启、停按钮举行控制。
◆调压器输出接有高迅速度的电子线途经流�；ず桶芩克乇；すπ�，相间电源、线间电源过电流或直接短路均能自动�；�。


2、电源说明
事情电源：三相380V±5%50Hz，通过通断按钮控制输出0~380V可调交流电压，最大输出功率3kVA，并带有电流型泄电�；て骱透哐杆俣缺；さ亩嘀乇；�。


3、整机容量：<3kVA


4、控制屏
修建供配电手艺实训装置接纳操作控制屏加控制柜的方法，均为牢靠式结构，操作控制屏为实训一次线路来操控供配电手艺教学，从上到舷菇廖为总降变电所、低压配电所及修建用电负荷，控制柜为二次控制回路，装有备用电源自动投入装置、仪表、无功自动赔偿控制器、通例继电器等。


5、仪表说明
交流电压表：丈量规模0-500V，量程分为2V、20V、200V、500V，仪表精度0.5级，并具有超量程�；すπ�。
交流电流表：丈量规模0-20A，量程分为200mA、2A、20A，仪表精度0.5级，带有量程切换，并具有超量程�；すπ�。
直流电压表：丈量规模为0～300V，量程分为2V、20V、300V，仪表精度0.5级，带有量程切换，并具有超量程�；すπ�。
直流电流表：丈量规模为0～2A，量程分为20mA、200mA、2A，仪表精度0.5级，带有量程切换，并具有超量程�；すπ�。
电秒表：接纳单片机制作，带有启动和阻止接线柱，显示单位划分为s和ms，量程可实现自动切换。


6、主要部件的手艺指标
1）备用电源自动投入装置
适用于110kV及以下电压品级的进线开关，内桥开关及主变两侧开关的自投装置，可在开关柜就地装置。


2）无功功率自动赔偿控制器
本系列控制器接纳高性能单片机为基本硬件，充分使用盘算机的高速运算力和逻辑判断力，使本系列控制器真正做到了智能化、数字化。


7、实验导线
实验毗连导线接纳高可靠全关闭手枪插型式，内部为无氧铜抽丝而成发丝般细的128股线，质地柔软，护套用粗线径、防硬化化学制品制成，插头接纳实芯铜质件。


8、遐想品牌电脑
显示:触触摸式,主机:嵌入式设计.
设置要求:无电扇设计,所有铝合金结构,AtomN270CPU超线程手艺，前端总线533MHz，支持6个串口，1个VGA4个USB1个网络接口一个PS2。
触摸屏要求：5芯电阻式辩白率4096*4096光传输率76%±2操作压力25g到35g阻抗特征300平均误差1%事情寿命500万次以上接口USB电源：DC—12


实验内容
修建供配电装备实训
1、常用低压电器的认知和装置
2、电压互感器和电流互感器的认知和装置
修建供配电网络实训
1、供电网络的运行和调试
2、配电网络的运行和调试
修建供配电系统的继电�；な笛�
1、电磁式电流继电器
2、电磁式时间继电器
3、电磁式中心继电器
4、电磁式电压继电器
5、电磁式信号继电器
6、反时限电流继电器
低压配电线路继电�；な笛�
1、低压配电线路分级�；�
2、接地�；�
高压供电线路继电�；な笛�
1、高压线路准时限的过电流�；�
2、高压线路反时限的过电流�；�
3、高压线路电流速断�；�
供配电系统的二次回路与自动装置系统实训
1、高压断路器的控制和信号回路
2、电丈量仪表与绝缘监视
3、电力线路的自动重合闸
4、供配电系统的备用电源自动投入
5、供配电系统的无功功率赔偿
高层修建电气装备配电系统实训
1、修建照明系统配电
2、修建动力系统配电
3、修建弱电系统配电
遐想品牌电脑

配件清单

序号

名称

型号规格

数目

生产厂家

1

倒闸屏

定制

1

9001cc金沙以诚为本教学

2

模拟出线柜体

定制

1

9001cc金沙以诚为本教学

3

微机备自投装置

REL-800

1

9001cc金沙以诚为本教学

4

微机线路�；ぷ爸�

REL-800

1

9001cc金沙以诚为本教学

5

无功功率自动赔偿控制器

JKWD5-12

1

威斯康

6

断路器

DZ158

14

正泰

7

电磁式电流继电器

DL-31

1

许继

8

反时限电流继电器

GL/10

1

许继

9

电磁式信号继电器

DX-31B

1

许继

10

电磁式电压继电器

DY32

1

许继

11

电磁式时间继电器

JS14S

1

许继

12

电磁式中心继电器

DZJ-204

1

许继

13

直流电流表

定制

1

定制

14

直流电压表

定制

1

定制

15

交流电流表

定制

1

定制

16

交流电压表

定制

1

定制

17

三相调压器

定制

1

定制

18

单相调压器

定制

1

定制

19

导线

定制

若干

定制
