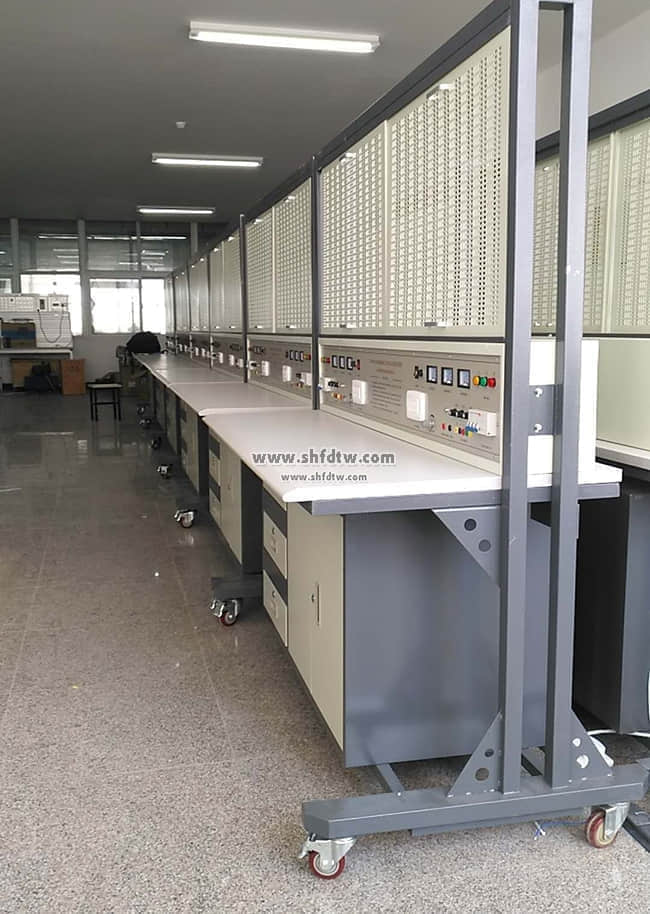

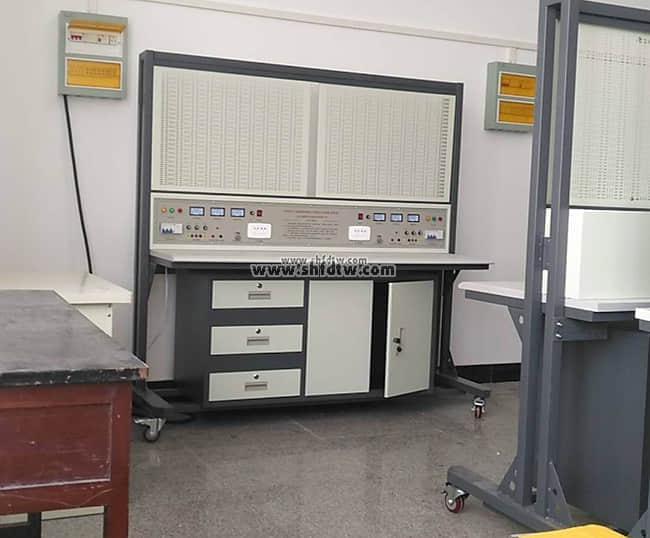

TWWKB-08B型维修电工电拖实训装置(双组型)

一、装备手艺指标

1、外型：整体尺寸1632mm×750mm×1638mm；

2、实训台架的质料：钢板、铝合金结构；

电源控制屏
，提供实训须要的电源
，电源控制屏设有启动、阻止控制单位和电压/电流综合�；ぷ爸�
，�；ざ�做快、无死区。详细如下：

3、电源：

输入：三相AC 380V ±10% 50HZ 三相五线；

牢靠交流输出：三相五线  380V 接插式2组、220V接插式2组、220V插座式4组；

   电流�；ぃ盒卸�电流≤30mA
，行动时间＜0.1s；(两组)

   电压�；ぃ盒卸�电压≤40V
，行动时间＜0.1s；（两组）

   交流电源：单相220V/三相380V
，每路输出均带有短路、过流�；�。（两组）

  直流电源：0—30V一连可调直流电源、1A
，输出电压：0—30V、最大输出电流1A。（两组）

数字直流电压表：自动量程转换量2V、20V、200V、内/外测
，丈量精度0.5%、设有超量程报警。（两组）

  数字直流电流表：自动量程转换量20mA、200mA、2A
，丈量精度0.5%；设有超量程报警。（两组）

   数字交流电压表：自动量程转换量20V、200V、500V
，丈量精度0.5%、设有超量程报警。（两组）

   数字交流电流表：自动量程转换量200mA、2A、20A
，丈量精度0.5%；设有超量程报警。（两组）

5. �；ぃ喝鄱掀髯鞫搪繁；�
，断路用具有过载�；�
，泄电开关具有泄电�；すπ�
，泄电�；ば卸�电流≤30mA。

6. 网孔板: 数目2块,规格：774×580mm 。 用于学生实训装置电气元件、实训内容的自主立异、实训内容扩展升级。

7. 实验说明书: 数目1套,指导学生实训。

二、 装备结构功效

1、TWWKB-08B型维修电工电拖实训装置由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。以30mm×30mm成型方钢作为装备主要框架质料；

2、实训屏、土地接纳焊接毗连、要害部位接纳三角筋用内六角螺钉加固毗连
，外貌经高温喷塑处置惩罚
，雅观大方且有用起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板牢靠机构；

3、牢靠机构的下方是铁制双工位电源箱
，每工位电源箱的结构依次为电源�；ぷ爸谩⒌缭粗甘咀爸谩⒌缭词涑�；

4、实训桌桌面接纳25mm麻灰色高密度层压板封边特制
，有用提高绝缘品级；实验桌底部装有至少4个导向轮
，利便实训台架移动；

5、实训储物柜接纳标准结构和抽屉式
，左侧有3层抽屉
，用于存下班具以及实训资料。

6、每个工位设置绝缘板。

三、装备的设置

四、参考实训项目(凭证所配实验元器件完成响应的)

1.基本手艺训练

（1）常用工具的使用与识别

（2）电工识图训练

（3）电工布线工艺

（4）常用导线的链接和绝缘层的恢复

（5）万用表的使用与读数

（6）配电板装置

（7）室内配线

 2.照明电路

（8）日光灯电路装置

（9）白炽灯电路装置

（10）两地控制一盏灯电路装置

（11）室内照明电路装置

（12）触摸开关电路连线

（13）声光控制演示开关电路接线

（14）人体感应延时开关电路接线

 3.仪表电路

（15）单相电度表直接接线电路装置

（16）单相电度表经电流互感器接线的电路装置

（17）交流电压的丈量

（18）直流电压的丈量

（19）电流表的装置

（20）电压表的装置

（21）电阻的丈量

（22）三相四线有功功率电度表直接接线的电路装置

（23）三相四线有功功率电度表经电流互感器接线的电路装置

（24）电流互感器电路

（25）兆欧表的使用

（26）钳型电流表的使用

4、电气控制电路

（27）常用开关继电器的拆装

（28）交流接触器的拆装

（29）交流接触器的拆装

（30）单相电容运转电念头接线

（31）三相异步电念头直接启动

（32）三相异步电念头点动控制

（33）三相异步电念头自锁控制

（34）三相异步电念头两地控制

（35）三相异步电念头接触器联锁正反转控制

（36）三相异步电念头双重联锁正反转控制

（37）三相异步电念头延时自动正反转控制

（38）双电机手动顺序启动控制

（39）双电机自动顺序启动控制

（40）延时启�？刂�

（41）三相异步电念头手动Y/△启动控制

（42）三相异步电念头自动Y/△启动控制

（43）三相异步电动性能耗制动

（44）三相异步电念头可逆双向能耗制动

（45）三相异步电念头反接制动

（46）三相异步电念头自往返控制

（47）三相异步电念头带点动正反转控制

（48）三相异步电念头带点动自往返控制

（49）三相异步电念头串电阻降压启下手动控制

（50）三相异步电念头串电阻降压启动自动控制

（51）三相异步电念头串电阻降压启动反接制动控制

5、机床电气控制电路

（52）T68镗床控制电路

（53）CA6140型车床控制电路

（54）Z3040型摇臂钻床电气控制电路

（55）X62W型万能铣床电气控制电路

6、其它电机控制电路

（56）双速电机手动切换控制

（57）双速电机自动切换控制

（58）并励直流电念头电枢回路串电阻启动与调速

（59）直流电动性能耗制动的控制线路

（60）直流电念头反接制动的控制线路

五、参考实训项目所需元器件清单

注：本装置配2套元器件
