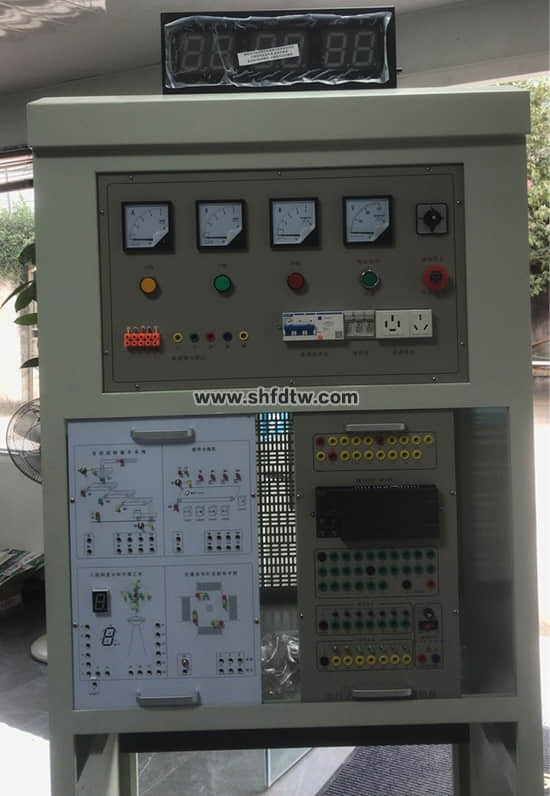

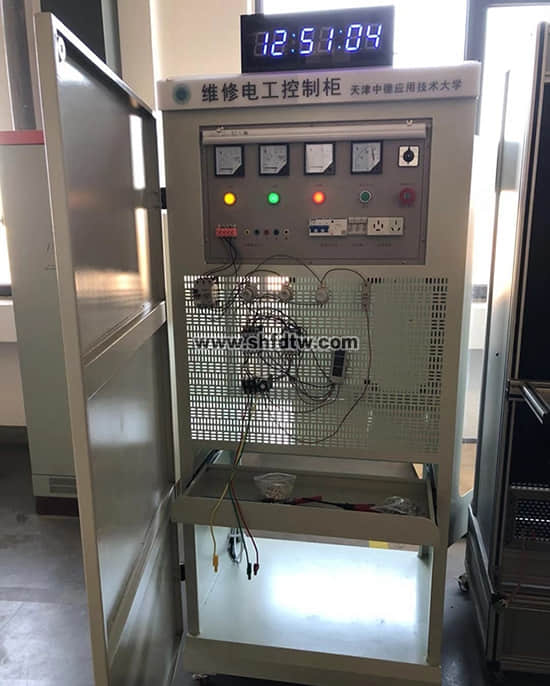

维修电工综合实训审核装置是凭证劳动社会包管部揭晓的“工人手艺品级标准”和“职业手艺判断规范”的内容要求 ，凭证初级电工培训审核的现真相形而设计的新一代集培训学习、理论验证、现实操作能力、审核判断于一体的多功效柜式装备。整台装备以标准的电气控制柜为主柜 ，使用柜体的双面空间 ，安排电器 及配套实验器材 ，能完成高级电工审核判断中的电力拖动控制与照明电路的实操项目 ，该电工、电拖实训审核装置坚持理论联系现实的原则 ，突出手艺训练 ，注重针对性、适用性、科学性 ，经天下多家职业手艺训练中心、职校、技校使用证实 ，该柜体设计合理、实操利便 ，占地面积少。为延伸电器的使用寿命 ，各电器的接点都与接线端子相连 ，再让学生在接线端子上接线 ，毗连电机、电器来完成各项控制实验 ，有用降低质料消耗 ，延伸使用寿命。该套装备适用于各劳动职业手艺判断部分 ，同时顺应各大、中专、技校、职校初级电工、电拖专业教学与实训审核。
该装置按标准电气控制柜设计制造规格 ，充分使用双面位置 ，柜内装有完成种种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、泄电开关等 ，以及电气控制所需要的多种低压电器 ，如泄电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中心继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等 ，为了延伸电器使用寿命 ，各电器的接点都与接线端子相连 ，再由接线端子与被控制电气毗连。配备三相异步电念头(180W)。
一、主要手艺参数：
1、输入电源：电压AC380V±5% ，电流5A。

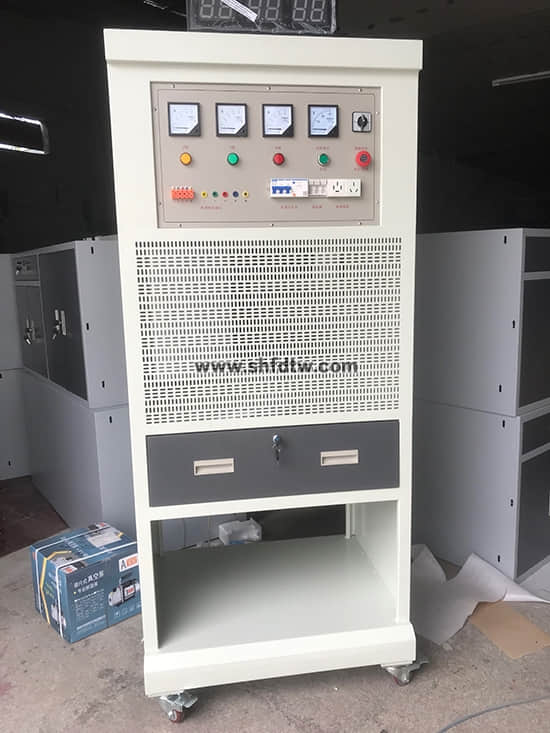

2、形状尺寸：双面控帽柜 ，800cm×600cm×1800cm
3、装备重量：100Kg
4、控制柜顶部装置照明日光灯
5、正、反门上面装置计数器（主要是记时间用）
6、控制柜正面：

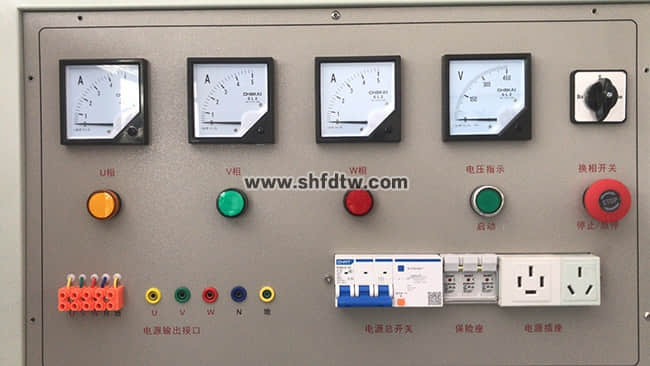

上端电源控制区：（主要是空开、电源指示灯、电压表、电流表等）
中端：网孔板（周围装置走线槽、手柄 ，主要是装置初级、中级维修电工的器件）
下端：做一个抽屉（放器件用）
最低端：空着放电机用
7、控制柜背面设置：
上端电源控制区：（主要是空开、电源指示灯、电压表、电流表等）
中端：网孔板（把PLC、触摸屏、变频器牢靠好 ，接线端子）
下端：做一个抽屉（放器件用）
最低端：空着放电机用。
一、实训项目：
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接装置接线
8．单相电度表经电流互感器装置接线
9．室内照明电路装置训练
10．配电板装置训练
11．交流负载电功率的丈量
12．三相异步电念头直接启动控制
13．三相异步电念头接触器点动控制线路
14．三相异步电念头接触器自锁控制线路
15．三相异步电念头Y/△自动控制线路
16．用倒顺开关控制三相异步电念头正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电念头正反转控制线路
19．双重联锁的三相异步电念头正反转控制线路
20．三相异步电念头多地控制
21．事情台自动往返控制线路
22．三相异步电念头串电阻降压启动控制线路
23．三相异步电动性能耗制动控制线路
可编程实训项目：
（1）基本指令的编程训练；
（2）LED数码显示控制；
（3）天塔之光；
（4）装配流水线控制的模拟；
（5）运料小车控制模拟;
（6）四路抢答器的模拟；
（7）四节传送带的模拟；
（8）自动配料系统的模拟；
（9）电镀生产线模拟控制；
（10）机械手行动的模拟；
（11）十字路口交通灯控制；
（12）液体混淆装置控制；
（13）水塔水位控制模拟；
（14）邮件分拣系统模拟；
（15）全自动洗衣机控制；
（16）自动售货机的模拟；
（17）步进电机运动控制；
（18）增添基础实验内容
（19）三相异步电念头点动控制和自锁控制；
（20）三相异步电念头联锁正反转控制；
（21）三相异步电念头带延时正反转控制；
（22）三相异步电念头带限位自动往返控制；
（23）三相异步电念头Y/△换接起动控制；
（24）基于PLC的三相异步电机Y/△换接起动控制。
设置清单：
|
序号 |
名 称 |
型号与规格 |
数 量 |
|
1 |
控制柜 |
800X600X1800 |
1 |
|
2 |
单相电度表 |
DD862-2 |
1 |
|
3 |
单相闸刀开关 |
HK8 |
1 |
|
4 |
拉线开关 |
4A/250V |
1 |
|
5 |
平灯头 |
6A/250V |
2 |
|
6 |
园形插座 |
T3-10 |
1 |
|
7 |
电流互感器 |
LQG-0.5 |
1 |
|
8 |
墙壁开关座 |
|
2 |
|
9 |
声控开关 |
118-B30 |
1 |
|
10 |
低压断路器 |
DZ108-20/10 |
1 |
|
11 |
螺旋式包管盒 |
RL1-15/3A |
3 |
|
12 |
直插式包管盒 |
RT14-20/2A |
2 |
|
13 |
交流接触器 |
CJX2-0910 |
3 |
|
14 |
辅助触头 |
F4-22 |
3 |
|
15 |
热继电器 |
R16B-20/3 |
1 |
|
16 |
通电延时时间继电器 |
ST3PA-B/380V（0-60S） |
1 |
|
17 |
时间继电器座 |
PF-083A |
1 |
|
18 |
3H铁壳按钮 |
|
2 |
|
19 |
行程开关 |
LX9-222 |
2 |
|
20 |
行程开关 |
LX9-001 |
2 |
|
21 |
倒顺开关 |
K03-15 |
1 |
|
22 |
日光灯管 |
Y210RR25/10W |
1 |
|
23 |
镇流器 |
13W |
1 |
|
24 |
日光灯座 |
|
2 |
|
25 |
大功率电阻 |
|
3 |
|
26 |
二极管 |
|
1 |
|
27 |
接线端子排 |
JF5-2.5/5 |
5 |
|
28 |
G形导轨 |
|
1 |
|
29 |
走线槽 |
|
2米 |
|
30 |
螺丝 |
|
90 |
|
31 |
螺丝刀 |
|
2 |
|
32 |
尖嘴钳 |
|
1 |
|
33 |
剥线钳 |
|
1 |
|
34 |
三相鼠笼异步电念头 |
380V/Y/△180W |
1 |
|
35 |
可编程主机 |
西门子S7-200 |
1 |
|
36 |
变频器 |
西门子MM440 |
1 |
|
37 |
触摸屏 |
昆仑通态 |
1 |
|
38 |
可编程模拟实验� ？� |
16种实验 |
4 |
