齐齐哈尔工程学院-ABS-ASR-ESP制动系统实训台
一、产品简介
该装备接纳 全新公共帕萨特B5汽车ABS/ASR/ESP制动系统为基础 ，配有ABS/ASR/ESP系统事情原理图 ，真实展示紧迫制动时ABS/ASR/ESP系统事情历程。
知足对ABS/ASR/ESP制动系统的结构组成、行动演示等教学功效。
适合于汽车ABS/ASR/ESP制动系统理论教学和检测与维修实训的教学需要。
二、功效特点
1.真实的汽车ABS/ASR/ESP制动系统实物为基础 ，完整展示ABS/ASR/ESP制动系统的组成结构。
2.由三相异步电念头发动前后轴转动 ，模拟汽车行驶。紧迫踩下制动踏板时 ，ABS/ASR/ESP系统最先事情 ，前后制动盘坚持微量转动 ，制动踏板上可感受一直弹脚 ，真实演示汽车ABS/ASR/ESP系统的事情历程。

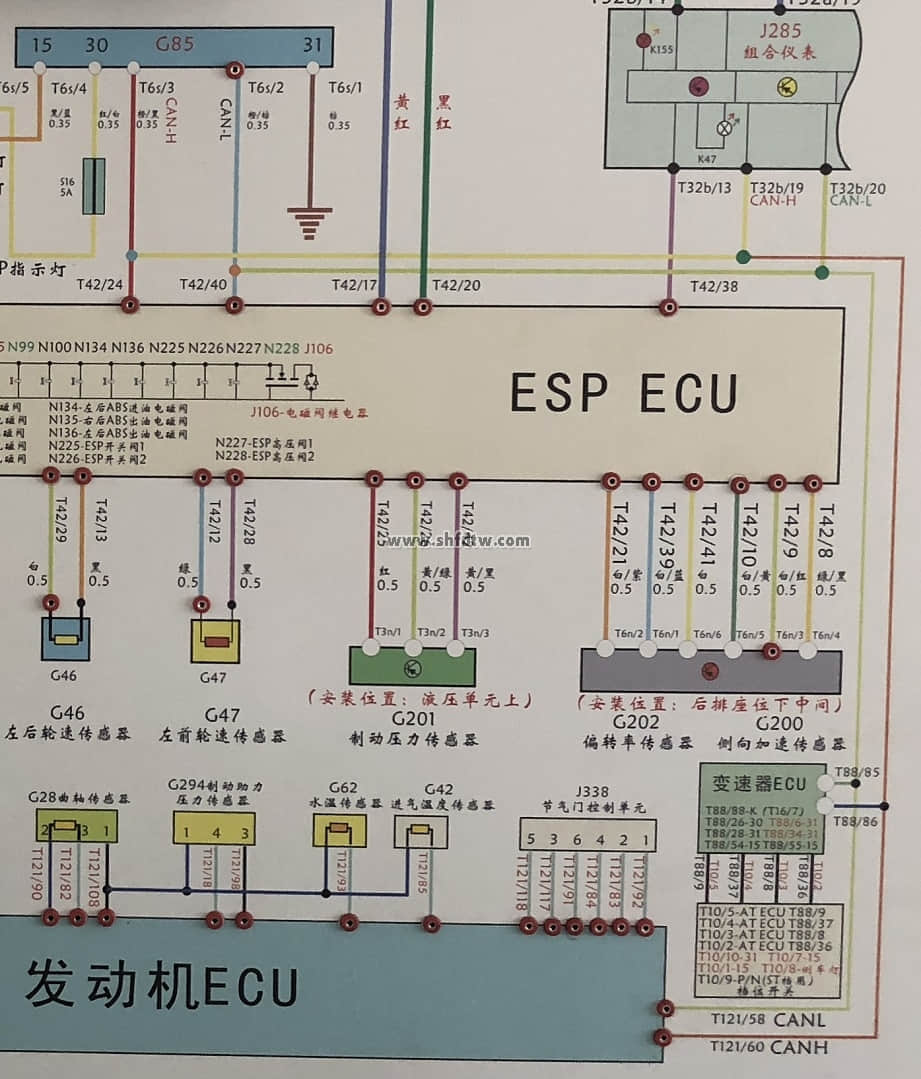

3.实训台面板上绘有彩色UV平板喷绘电路图和液压管路图 ，学员可直观比照电路图和ABS/ASR/ESP制动系统实物 ，熟悉和剖析控制系统的事情原理。
4.实训台面板上装置有检测端子 ，可直接在面板上检测各传感器、控制单位管脚的电信号 ，如电阻、电压、电流、频率信号等。
5.实训台装置有压力表 ，可实时显示制动总泵和四个制动分泵的液压转变。
6.实训台面板上装置有故障指示灯和诊断座 ，可毗连专用或通用汽车解码器 ，对ABS电控系统举行ECU编码盘问、读取故障码、扫除故障码、读取数据流、执行元件测试、参数设定、波形剖析等自诊断功效。
7.装备面板柜：1.5mm冷板冲压成形 ，背面设置维修门 ；底座接纳钢结构焊接 ，外貌接纳喷涂工艺处置惩罚 ，带自锁脚轮装置 ，移动无邪 ，清静可靠、结实耐用。
三、手艺规格
形状尺寸：1500×1000×1700mm(长×宽×高)
驱动电源：三相四线(三相五线 380V±10% 50Hz)
外接电源：交流220V±10% 50Hz
事情电压：直流12V
事情温度：-40℃-+50℃
主油道压力表：0-250kg/psi
制动分泵压力表：0-100kg/psi
变频器：
功率：4KW/5.5KW
输入：AC 3PH 380V±15% 50/60Hz
输出：9A/13A AC 3PH 0-380V 0-400Hz
三相异步电念头：
电压：AC 220V/380V 50Hz
电流：11.8A/6.8A
功率：3KW
转速：1420r/min
真空泵：
电压：AC 220V 50Hz
功率：370W
抽气速率：48L/min
极限压力：6.7×10-2Pa
转速：1400r/min
进气口径：?8
用油量：1L
噪声：≤68
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
面板柜：1.5mm冷板冲压成形 ，背面设置维修门 ；
四、基本设置(每台)
|
序号 |
名 称 |
规格标准 |
单位 |
数目 |
|
1 |
检测控制面板(带面板柜) |
装有种种检测端子以及彩色电路图和液压管路图 ； （950*900*4mm铝塑板 ，且装置绝缘底板) |
套 |
1 |
|
2 |
ABS/ASR/ESP控制单位总成 |
原车 |
套 |
1 |
|
3 |
仪表 |
原车 |
套 |
1 |
|
4 |
诊断座 |
OBDⅡ |
个 |
1 |
|
5 |
燃烧开关 |
|
个 |
1 |
|
6 |
制动总泵 |
原车 |
套 |
1 |
|
7 |
制动分泵 |
原车 |
个 |
4 |
|
8 |
刹车碟 |
原车 |
个 |
4 |
|
9 |
刹车皮 |
原车 |
个 |
4 |
|
10 |
外球笼 |
原车 |
个 |
4 |
|
11 |
半轴杆 |
原车 |
条 |
4 |
|
12 |
左右/前车速传感器 |
原车 |
套 |
1 |
|
13 |
左右/后车速传感器 |
原车 |
套 |
1 |
|
14 |
驱动皮带 |
|
条 |
2 |
|
15 |
真空鼎力大举鼓 |
原车 |
套 |
1 |
|
16 |
制动踏板 |
原车 |
套 |
1 |
|
17 |
主油道压力表 |
0-250kg/psi |
个 |
2 |
|
18 |
制动分泵压力表 |
0-100kg/psi |
个 |
4 |
|
19 |
变频器 |
|
台 |
2 |
|
20 |
三相异步电念头 |
|
台 |
1 |
|
21 |
真空助力泵 |
|
套 |
1 |
|
22 |
故障设置和审核系统 |
|
套 |
1 |
|
23 |
移动台架(带自锁脚轮装置) |
1500×1000×1700mm(长×宽×高) |
台 |
1 |
|
24 |
配套装备使用说明书 |
|
套 |
1 |
|
25 |
原厂维修手册 |
原车 |
套 |
1 |
|
26 |
转向传感器 |
原车 |
套 |
1 |
|
26 |
加速率与偏移率传感器 |
原车 |
套 |
1 |
|
27 |
网关通讯相关组件 |
原车 |
套 |
1 |
