青岛理工大学-汽车传动系统拆装实验台
接纳公共帕萨特B4传动系统实物制作 ；本实训台包括发念头、变速器、传动部分等组成。
一．设置：完整整车（含发念头、底盘、电器装备）、三相电机、驱动皮带、减速机、清静防护罩等。
二．主要手艺参数：
1.对原车原位发念头、变速器、转向器、驱动桥等主要部件举行刨切处置惩罚，充分展示汽车各大系统的内外结构。
2.对机械剖面均做高精度打磨处置惩罚，切口接纳差别颜色的油漆举行喷涂。
3.有三相电机发动减速机，驱动发念头曲轴做低速运转，真实演示发念头到车轮的整个动力转达历程。
4.驱动部分加装清静防护罩。
1680255059.jpg)
1680246757.jpg)
青岛理工大学-TW-BDQ08起念头系统实训台
1680249042.jpg)
一、产品简介
装备接纳 解放CA1121 汽车起动系统实物为基础，充分展示汽车起动系统的组成结构和事情历程。
适用于学校对汽车起动系统理论和维修实训的教学需要。
本装备知足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功效特点
1.真实可运行的起动系统，充分展示汽车起动系统的组成结构。
2.使用起动开关，起动马达事情，真实演示汽车起动系统的事情历程。通过面板上的电流表、电压表可视察起动历程中启动电流和蓄电池电压的转变历程。
3.面板接纳4mm厚耐侵蚀、耐创击、耐污染、防火、防潮的高级铝塑板，外貌经特殊工艺喷涂底漆处置惩罚 ；面板打印有永不褪色的彩色电路图 ；学员可直观比照电路图和实物，熟悉和剖析汽车起动系统的事情原理。
4.示教板面板上装置有起念头总身剖析部件，可直观熟悉起念头的组成结构。
5.示教板面板上装置有检测端子，可直接在面板上检测汽车起动系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.示教板面板部分接纳1.5mm冷板冲压成形结构，形状雅观 ；底架部分接纳钢结构焊接，外貌接纳喷涂工艺处置惩罚，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，利便安排资料、轻型检测仪器等。
三、手艺规格
形状尺寸（约）：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
事情电压：DC 12V
事情温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门 ；
移动脚轮：100*60mm
四、基本设置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数目 |
|
1 |
检测控制面板 |
装有种种检测端子，彩色电路图和事情原理示意图 （面板：1200*900*4mm) |
套 |
1 |
|
2 |
燃烧开关 |
全新 |
个 |
1 |
|
3 |
起念头总成 |
全新 |
台 |
1 |
|
4 |
起念头总身剖析部件 |
|
套 |
1 |
|
5 |
起动继电器 |
|
个 |
1 |
|
6 |
电压表 |
0～30V |
个 |
1 |
|
7 |
电流表 |
0～500A |
个 |
1 |
|
8 |
蓄电池 |
46B24SR，12V 45Ah，550CCA |
台 |
1 |
|
9 |
电源总开关 |
50A |
个 |
1 |
|
10 |
移动台架(带自锁脚轮装置) |
1240×650×1700mm(长×宽×高) |
台 |
1 |
|
11 |
故障模拟与扫除装置 |
|
套 |
1 |
青岛理工大学-发念头燃烧与喷射系统示教板（帕萨特）
发念头电控系统示教板（帕萨特）
1680249457.jpg)
（一）产品简介
本产品选用全新公共帕萨特发念头电控系统质料为基础制作，模拟发念头运转，演示发念头电控系统（燃烧与喷射）的事情历程 ；本示教板功效齐全、操作利便、清静可靠。
（二）结构组成
发念头电控单位、（仪表）防盗控制单位、防盗钥匙、发念头种种传感器、发念头种种执行器、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及使命驱动式实训指导书等。
（三）功效特点
1．面板上绘有完整的电控系统原理图。设有检测端子，可通过仪器仪表检测传感器，执行器等种种信号参数如电压、电阻、频率等。
2．使用开关及按钮，可真实演示发念头电控系统（燃烧与喷油）的事情历程。
3．数显表显示各传感器信号电压值。
4．发光二极管显示事情元器件状态。
5．故障模拟系统可模拟现实运行工况，设置多种实车常见故障。详细内容详见故障模拟设置装置说明。6．防盗匹配等操作。
7．汽车油漆高温烤漆处置惩罚 ；加装交流电源泄电� ；ぷ爸� ；转动元器件外加装防护装置。
8．底架部分接纳实验桌，台面保存30cm宽空间,利便安排检测用的仪器及仪表/实验报告等，外貌接纳烤漆工艺，带自锁脚轮。
9．装有诊断座，可读取故障码与数据流等。
（四）手艺参数
形状尺寸：1240mm×550mm×1850mm（长×宽×高） ；
电源：220V交流电压 ；
事情电压：12V直流电压 ；
事情温度：-50℃～50℃ ；

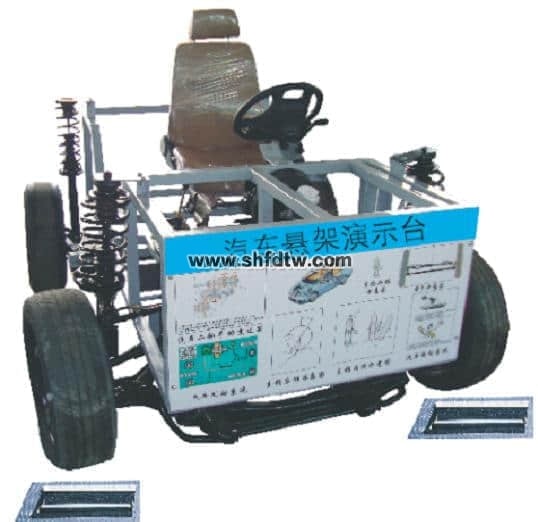

青岛理工大学-组合式自力悬架系统结构演示教学平台A
（一）产品简介
本产品由四种差别自力悬架系统（左右前悬架：麦弗逊+双横臂 ；左右后悬架:双纵臂+ 单纵臂）、轮胎、可移动式台架等组成。适用干中高等职业手艺院校、通俗教育类学院和培训机构对汽车底盘的悬架系统实训的教学需要。本实训台功效齐全、操作利便、清静可靠。
（二）结构组成
四种差别自力悬架系统、交流调速电念头、凸轮偏心装置、减震器、轮胎、彩色结构原理图板、可移动式台架等。
（三）功效特点
1、差别自力悬架系统结构比照实验 ；
2、差别自力悬架系统原理与结构熟悉实训 ；
3、演示差别自力悬架系统的事情历程。
4、通过电机驱动偏心装置，进而划分驱动装配在四种差别类型自力悬架上的轮胎运动。由电机调理振动频率，通过偏心装置调理振动幅度�？傻ザ赖骼硪继仔芟低� ；或者同时 调理4种差别自力悬架。
5、拆装实操。
6.底架部分接纳钢性结构焊接，外貌烤漆工艺，带自锁脚轮，清静可靠。
7.实训配备有使用说明书及相关资料。
8、万向带锁脚轮台架，便于移动教学。
（四）手艺参数
1600mm × 1000mm × 900mm(长×宽×高)
驱动调速电机：380V/3.5KW 4只 ；
驱动车轮电机：380V/1.5KW 4只 ；
滚筒直径： 200mm（四套）
电源：380V ；
选匹车型：
麦弗逊悬架：迈腾 双横臂悬架：Mazda6
双纵臂悬架：凯美瑞 单纵臂悬架：帕萨特
轮胎转速：0-100rpm ；
轮胎振幅：0-100mm ；
牢靠台架质料：白钢
