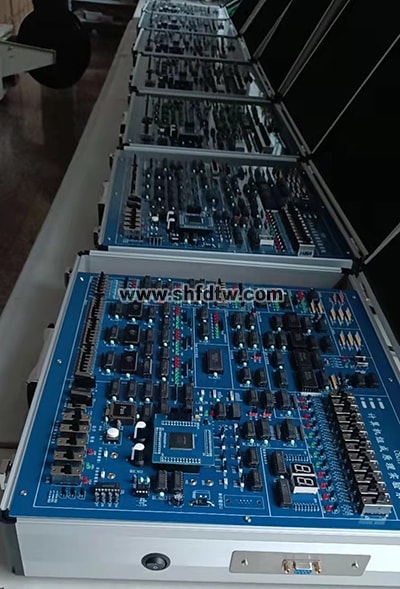

重庆工程学院南泉校区-TW-X35综合型盘算机组成原理实验系统
一、结构特点
本系统由铝木合金箱体、高性能稳压电源、系统控制部件、开放式实验电路区等组成。所有实验用信号线的毗毗邻纳排线 ，操作利便 ，接触可靠�；∈笛榛谥行」婺＜傻缏� ，综合性实验基于在系统可编程焦点器件 ，资源完全向学开放 ，可以完成“盘算机组成原理”、“盘算机结构与逻辑设计”、“在系统编程”、“VHDL设计”、“电子系统综合设计”等课程的实验 ，并可以举行“专用集成电路设计”的验证实验。本实验箱适用于本专科院校盘算机专业和其它相关专业的相关课程的实验和立异设计。
二、手艺性能
1、硬件系统接纳高性能单片机89S52和LATTICE公司CPLD器件的有机团结,使系统的硬件控制电路精简而可靠。
2、提供手动、自动和联机三种事情方法 ，知足差别条理实验的监视需要。
3、具有完善的系统检测电路和系统�；さ缏飞杓�,使实验系统更易于维护和使用。
4、系统自备双通道逻辑示波器 ，便于实验历程中时序信号的丈量。
5、系统和电脑接纳RS232/USB通讯方法。
6、实验系统接纳总线结构 ，使实验盘算机具有结构简朴清晰、扩展利便、无邪易变等诸多优点 ，实验时只要少些接线即可。
7、扩展FPGA实验�？� ，实现重大模子机的设计实验。
8、专为本机配备的动态集成调试运行软件以图形化的界面显示模子机内部数据的流向和种种控制信号的状态以实时序关系。
三、硬件手艺指标
1、实验电路事情电源：+5V/2A、±12V/0.5A ，每路均带有短路�；ず妥远囟瞎π� ，每路带电源指示。其中+5V电源设计有过压、过流、欠压�；すπ� ，待电路中故障扫除后 ，自动恢复供电 ，确保装备和人身清静。
2、实验系统的字长为8位。
3、实验系统的基本指令系统类PC 机 ，有多种指令名堂 ，多种寻址方法。
4、主存储器接纳8K字节静态存储器6264 ，用于存放用户程序和数据。
5、配运算器�？� ，由4片4位的算术逻辑单位功效爆发器级联而成。每片内实现16种二进制算术运算及16种逻辑运算 ，可举行8位、16位运算器实验。
6、控制器接纳微程序计划实现 ，控存字长为24位 ，可用最大容量为1024字节 ，且用电可擦写的E2ROM存储器芯片组成 ，支持动态微程序设计。
7、实验系统事情频率源由555时基电路和74LS123可再触发单稳态多谐振荡器组成爆发 ，频率规模为330HZ～580HZ�？梢酝北⑺闹植畋鹗毙虻氖敝有藕�。
8、实验系统配有微程序手动输入并显示�？� ，装有24个微程序输入开关 ，用于输入微程序。
9、配有手动16位数据输入�？� ，装有16个数据输入开关 ，用于输入16位数据。
10、配8个控制开关 ，2个微动开关 ，用于手动控制整机的运行和切换运行方法等。
11、配2位七段数码管以显示程序运行的效果。另设置6个数码管 ，用于交通灯显示。
12、配微地点爆发器�？楹臀⒌氐阆允灸？椤⑽⒌氐憧刂颇？�。
13、配数据总线显示�？� ，用于显示数据总线上的动态数据。
14、配总线地点显示�？� ，用于显示地点总线上的动态地点。
15、配有一个双向通用移位寄存器 ，以实现逻辑移位功效。
16、具有超前进位控制逻辑。
17、配有指令寄存器和地点寄存器。
18、主机上设计有二片大规模 CPLD 和超强51单片机作为整机的主控器件 ，可以在完全自动方法下完玉成部部件实验和整机模子机设计实验。
19、配有并行I/O接口电路8255 ，实现带输入输出接口的模子机的设计。
20、配有准时/计数器接口电路8253。实现带准时/计数器功效的模子机的设计。
21、配有中止控制器8259。实现带中止功效的模子机的设计）。
22、配有双端口存储器IDT713200。
23、模数A/D和数模D/A转换电路 ，实现数模和模数的转换(C9JH有）。
24、扩展ALTERA EPM240焦点�？� ，实现具备多功效重大模子机的设计实验。
25、实验的毗连：�？榧涫笛橄呗返呐核行藕沤幽膳畔吲� ，操作轻盈 ，实验导线毗连稳固可靠。
26、机箱：结实型铝合金框架 ，厚实的 ABS 塑料包角 ，参考形状尺寸 480×360×150mm。
四、软件手艺指标
1、实验系统集成动态调试运行软件。
2、详尽的CAI课件,能将实验原理、实验目的、芯片、盘问等功效集于一体,便于多媒体教学；
3、极强的程序和微程序调试功效 ，有单步、断点和一连等运行方法。
4、有程序和微程序读写功效。
5、以彩色流程图方法全程监视程序的运行状态和运行效果。
6、 用debug读写存贮菜单 ，对寄存器举行输入数据和参数设置以及读出目的输出信息。
五、实验项目（所有提供源程序）
1、基础实验
1）8位算术逻辑运算实验
2）带进位控制8位算术逻辑运算实验
3）16位算术逻辑运算实验
4）移位运算器实验
5）存储器实验
6）微控制器实验
2、设计性使用
1）总线控制实验
2）硬布线控制器实验
3）乘法器设计实验
4）FIFO先进先出存储器实验
5）数据通路实验
6）基本模子机的设计与实现
7）扩展8255并行口实验
8）扩展8253准时/计数器实验
9）扩展8259中止控制器实验
10）扩展0809 AD转换实验
11）扩展0832 DA转换实验
12）扩展双端口存储器IDT713200实验
3、综合设计应用实验
1）带移位运算的模子机的设计与实现
2）重大模子机的设计与实现
3）可重构原理盘算机组成设计实验
4）基于CISC和RISC处置惩罚器组成的实验盘算机的设计与实现
5）用大规模芯片在模子机的基础上设计一个8位输入输出并行接口芯片8212。
6）基于流水手艺组成模子盘算机的实验
六、实验箱设置表
|
序号 |
名称 |
说明 |
数目 |
|
1 |
实验主机箱 |
含详细手艺指标里所有软硬件 |
1台 |
|
2 |
杜邦8芯排线 |
40cm |
5根 |
|
3 |
杜邦5芯排线 |
40cm |
2根 |
|
4 |
杜邦4芯排线 |
40cm |
2根 |
|
5 |
交流电源线1根 |
长1.5米 |
1根 |
|
6 |
软件光盘 |
联机调试软件和实验例程 |
1套 |
|
7 |
实验指导书 |
|
1套 |
