MPS�？榛嵝宰远呤笛迪低� MPS�？榛嵝宰远呤笛迪低呈笛底爸糜缮狭霞觳庹尽⒒凳职嵩苏尽⒆远庸ふ尽⒆爸冒嵩苏尽⒎掷嗾尽�5.7英寸触摸控制屏、常用工具及备件箱等部分组成。...[详情]

山东现代学院-TW-Z12便携式机械系统传动立异组合设计实验台-TW-Z15机械装配手艺综合实训平台-TW-Z16机械装调手艺综合实训装置-

文章作者：lisha

文章泉源：

宣布时间：2023-04-12 13:57:38

点击次数：19600次

文章摘要

山东现代学院-TW-Z12便携式机械系统传动立异组合设计实验台-TW-Z15机械装配手艺综合实训平台-TW-Z16机械装调手艺综合实训装置-A4009机械基础示教摆设柜（铁柜带自力控制）-A4023机械零件设计示教摆设柜（铁柜带自力控制）-TW-Z51车刀量角仪-A4014金属切削示教摆设柜（铁柜）-TW-Z53型齿轮范成仪

山东现代学院-TW-Z12便携式机械系统传动立异组合设计实验台

实验台是为《机械原理》课程而设计的，主要针对基本平面机构的设计及运动学、动力学剖析，其内容包括实物机构简朴的拼装、设计与运动测试及盘算机模拟设计和运动模拟方面。本实验台接纳目今盛行工艺经精加工制作而成，形状雅观，性能稳固，是一种新型的机电综合实验台。

一、实验箱使用的目的

便携式机械系统传动立异组合设计实验台是机械或机组的主要组成部分，起着转达动力或改变运动的主要作用。凭证需要选择传动类型，组合出合理的机械传动计划，是《机械设计》课程教学中的主要内容。

使用目的在于：

1、加深对种种类型的机械传动的感性熟悉和理论熟悉；

2、通过拼装种种组合传动计划，可比照剖析差别计划的传动特点,本实验箱是作育学生立异能力的理想平台；

3、本实验箱为便携式，可电动、也可手动，可设置在开放实验室，学生也可借用，使用课余时间举行拼装，提高学生下手能力和学习兴趣。

9001cc金沙以诚为本(中国)有限公司官网

二、实验内容

1、拼装种种类型组合的机械传动，视察种种单级传动，剖析其传动原理及特点；

2、比照剖析差别组合传动的特点。

三、实验箱简介

1、实验箱设置及主要手艺参数；本实验箱备有63种162个自制零部件、20种标准件及8种外购件，尚有4种5件拼装工具。箱内大部分零件接纳硬铝合金精制，加工精度高，使用轻盈利便，事情台面板为带T形槽硬铝型材制作，组装利便快速。种种零件的名称、数目及主要手艺参数如附表所示。

2、拚装计划：使用本实验箱配备的零部件可组装数十种机械传动计划

主要有：

（1）单级传动：V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、单十字万向联轴器传动等。

（2）变速器：参照CA6132细密车床变速器设计。

手动滑动套，使两三联齿轮划分沿二根花键轴滑移，通过三根传动轴（二根花键轴及一根平键轴）上差别的齿轮啮合，可得9级传动比。三根传动轴可三角形安排，也可睁开安排。卸下平键轴，装上中介轮轴及介轮，可得含介轮的齿轮传动。

（3）多级组合传动：可在上述单级传动及变速器中任选两种或两种以上，用联轴器或离合器联接组成多级组合传动。

例如：

手轮—V带—槽轮机构组合传动

手轮—链—槽轮机构组合传动

手轮—V带—离合器—链—槽轮机构组合传动

手轮—锥齿轮—槽轮机构—V带组合传动

手轮—锥齿轮—槽轮机构—链轮组合传动

手轮—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动

手轮—种种联轴器—链—槽轮机构组合传动

手轮—变速器（中介轮）—离合器—V带组合传动

电机—V带—槽轮机构组合传动

电机—V带—链—槽轮机构组合传动

电机—V带—单十字万向联轴器传动

电机—V带—离合器—链—槽轮机构组合传动

电机—V带—槽轮机构—V带（或链轮）组合传动

电机—V带—滑块联轴器—V带（或链）组合传动

电机—V带—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动

电机—V带—种种联轴器—链—槽轮机构组合传动

电机—V带—变速器（中介轮）—离合器—V带组合传动

9001cc金沙以诚为本(中国)有限公司官网

四、其它

电机功率：60W

事情台拼装后尺寸：720X480X270mm

零件箱尺寸:580x360x160

总重量：28Kg

9001cc金沙以诚为本(中国)有限公司官网

山东现代学院-TW-Z15机械装配手艺综合实训平台

一、系统组成与功效

本装置主要由实训台、动力源、机械装调工具（机械传念头构、多级变速箱、二维事情台、间歇回转事情台、冲床机构等）钳工常用工具、量具等部分组成。

1.实训台：接纳铁质双层亚光密纹喷塑结构，包括操作区域和机械装调区域两部分。操作区域主要由实木台面、橡胶垫等组成，用于钳工加工和装配种种机械零部件；机械装调区域接纳型材操作台面，学生可在上面装置和调解种种机械机构。

2.机械传念头构：主要由同步带、链、齿轮、蜗杆等传念头构组成；通过学生在平台上的装置、调解与检测，掌握机械传念头构的装配与调解手艺。

3.多级变速箱：具有双轴三级变速输出，其中一轴输出带正反转功效，顶部用透明有机玻璃防护。主要由箱体、齿轮、隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、齿轮齿条机构、手动旋转拨档机构等组成，可完成多级变速箱的装配工艺实训。

4.二维事情台：主要由滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖等组成�；狗稚舷拢╔轴、Y轴）两层，下层由多级变速箱经齿轮传动控制，实现事情台往返运行，事情台面装有行程开关，实现限位�；すπ�，上层接纳手轮实现手动控制；能完成直线导轨、滚珠丝杆、二维事情台的装配工艺及精度检测实训。

5.减速器：主要由直齿圆柱齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键等组成�？赏瓿杉跛倨鞯淖芭涔ひ帐笛�。

6.间歇回转事情台：主要由四槽槽轮机构、蜗轮蜗杆、推力球轴承、角接触轴承、台面、支架等组成。由多级变速箱经链传动、齿轮传动、蜗轮蜗杆传动及四槽槽轮机构分度后，实现间歇回转功效；能完成蜗轮蜗杆、四槽槽轮、轴承等的装配与调解实训。

7.冲床机构：主要由曲轴、连杆、滑块、支架、轴承等组成，与间歇回转事情台配合，实现压料功效模拟�？赏瓿沙宕不沟淖芭涔ひ帐笛�。

8.动力源：设置交流减速电机、调速器、电源控制箱等，为机械系统提供动力源。电源控制箱带有调速电机电源接口，行程开关接口。

9.装调工具：主要有套装工具（34件）、台虎钳、划线平板、拉马、紫铜棒、攻击套筒、截链器、攻击扳手。套装工具由工具箱、内六角扳手、呆扳手、运动扳手、锉刀、丝锥、铰杠、划规、样冲、锤子、板牙、板牙架、螺丝刀、锯弓、尖嘴钳、老虎钳等组成。

10.常用量具：主要由游标卡尺、游标量角器、宽度角尺、百分表、千分尺、塞尺、水平仪等组成；通过使用量具举行丈量，使学生掌握常用量具的使用要领，掌握机械装配的检测要领等。

二、手艺性能要求

1.输入电源：单相三线 AC220V±10% 50Hz；

2.交流减速电机1台：额定功率 120W，减速比 1:4；

3.形状尺寸（实训台）： 1100mm×700mm×820mm；

4.操作台尺寸：700mm×700mm×820mm；

4.装备重量：500kg

5.清静�；�：具有泄电流�；�，清静切合国家标准。

三、基本设置

1.系统装置设置要求

机械装调手艺综合实训装置设置表
序号	名称	型号及规格	数目	备注
1	实训台	实训台形状尺寸：1100mm×700mm×820mm；全钢结构，桌子下方带双开门贮存柜，柜子上方和右侧带2个抽屉；型材平台：1100mm×700mm×40mm；操作台尺寸：700mm×700mm×820mm。	1台
2	电源控制箱	设在台面下方，带滑动导轨，通电调试时拉出操作，控制箱包括单相泄电断路器、电源指示灯、操作说明、调速器等。	1台
3	交流减速电机	功率：120W；减速比：1:4。	1台
4	调速器	适用电机：6～120W；调速规模：90～1400r/min。	1个
5	带传念头构	主要设置有：同步带2根、同步带轮（铝合金）4只、键、轴、轴承、支座、端盖、交流减速电机等。	1套
6	链传念头构	主要设置有：单排链1个、链轮2个、键、轴、轴承、支座、端盖等。	1套
7	齿轮传念头构	主要设置有：6个直齿圆柱齿轮、2个直齿圆锥齿轮、键、轴、轴承、支座、端盖等。	1套
8	多级变速箱	主要设置有：箱体（顶部为有机玻璃、可起到防护作用，又可直接视察箱体内的结构及运行情形）、齿轮（直齿圆柱齿轮6个、滑移齿轮2组）、轴承（7203AC角接触轴承6个、6203-2RZ深沟球轴承5个）、花键轴、距离套、键、卡簧、端盖、齿轮齿条机构、手动旋转拨档机构等。	1套
9	二维事情台	主要设置有：滚珠丝杠及螺母2副（长度划分为506mm、356mm；公称直径 20mm；导程 5mm；右旋）、直线导轨4条和滑块6个（，长度分460mm、280mm两种；宽度15mm）、事情台面（接纳3块厚为20mm的铝合金质料）、轴承（7202AC角接触轴承4个、6202-2RZ深沟球轴承2个）、轴承座、端盖、垫块等。	1套
10	减速器	主要设置有：箱体、直齿圆柱齿轮4个、轴承（7003AC角接触轴承4个、6003-2LS深沟球轴承4个）、支架、轴、端盖、键等。	1套
11	间歇回转事情台	主要设置有：四槽槽轮、事情台面、蜗轮、蜗杆、键、轴、轴承（51120推力球轴承1个、30203圆锥滚子轴承1个、7002AC角接触轴承8个）、支座、端盖等。	1套
12	冲床机构	主要设置有：支架、曲轴、连杆、滑块、支架、键、轴、轴承（7002AC角接触轴承2个）等。	1套
13	配件	使用说明书、备用螺丝若干、铜皮若干、调理手柄1个、防锈油2罐	1套

2.工具、量具设置要求

序号	名称	型号及规格	数目	备注
1	内六角扳手	9件套六角扳手	1套	套装工具
2	呆扳手	10、12、14、17各1把	4把	套装工具
3	运动扳手	8〞	1把	套装工具
4	整形锉		6把	套装工具
5	锉刀	平锉、半圆锉、三角锉、圆锉各1个	4个	套装工具
6	板牙架、板牙	M25（1〞）；M6×1.0、M7×1.0、M8×1.25、M10×1.5、M12×1.75各1个	1套	套装工具
7	绞杠、丝锥	M3～M12(1/16〞～1/2〞)；M6×1、M7×1、M8×1.25、M10×1.5、M12×1.75各1个	1套	套装工具
8	划线工具	划规（6〞、150mm）1个、划针1个	1套	套装工具
9	样冲		1个	套装工具
10	锤子	木柄圆头锤、木柄钳工锤各1把	2把	套装工具
11	螺丝刀套装	一字、十字巨细各1个	4把	套装工具
12	锯弓	可调式结构	1把	套装工具
13	尖嘴钳		1把	套装工具
14	钢丝钳	180mm	1把	套装工具
15	三角套筒扳手	8mm、9mm、10mm	1把	套装工具
16	钢丝刷		1把	套装工具
17	铁皮剪		1把	套装工具
18	角尺		1把	套装工具
19	直尺		1把	套装工具
20	吹塑工具箱		1个	套装工具
21	台虎钳	150	1个
22	划线平板	300×300	1块
23	铜棒		1根
24	外卡簧钳		1把
25	拉马		1个
26	攻击套筒		1套
27	截链器		1把
28	刮刀		1把
29	游标卡尺	丈量规模：0～150mm，分度值：0.02mm	1把
30	百分表	丈量规模：0～10mm,带磁性表座	1个
31	千分尺	丈量规模：0～25mm	1把
32	塞尺	丈量规模：0.02～1.00mm	1把
33	条式水平仪	规格：ST150读数值：0.02mm/m	1个

四、实训项目

项目一：钳工基本操作手艺实训

使命一划线手艺训练

使命二锉削手艺训练

使命三锯削手艺训练

使命三钻削手艺训练

使命四攻、套螺纹手艺训练

使命五刮削手艺训练

项目二：变速箱的装配与调解

凭证装配图及装配工艺要求，举行轴承、轴、键、滑移齿轮、箱体等的装配与调解。

项目三：减速器的装配与调解

凭证装配图及装配工艺要求，完成减速器的装配与调解。

项目四：冲床机构的装配与调解

凭证装配图及装配工艺要求，完成冲床机构的装配与调解。

项目五：间歇回转事情台的装配与调解

凭证装配图及装配工艺要求，举行蜗轮蜗杆、四槽槽轮、轴承、支座等的装配与调解。

项目六、二维事情台的装配与调解

凭证装配图要求，举行直线导轨、滚珠丝杠、轴承、支座等的装配与调解。

项目七、离合器的装配与调解

凭证装配图要求，举行离合器的运动端、牢靠端、使用杆、支座等的装配与调解。

项目八、机械传动的装置与调解

使命一带传念头构的装配与调解

使命二链传念头构的装配与调解

使命三齿轮传念头构的装配与调解

项目十、机械系统运行与调解

凭证总装配图要求，将各单位组装成系统，按要求举行调解，抵达预定功效。

9001cc金沙以诚为本(中国)有限公司官网

山东现代学院-A4009机械基础示教摆设柜

一、概述：

凭证技工学�；道嗤ㄓ每伪尽痘祷　肥窘贪谏韫袷且惶椎缁萄ё氨�。本摆设柜共分十个柜，摆设柜通过机械模子或实物，配合响应的图文资料，形象地展收解说机械基础的基本知识，增强学生对通用机械基础的类型、结构特点及其设计的感性认知，为进一步学习机械基础涤讪基础。

9001cc金沙以诚为本(中国)有限公司官网

二、手艺规格：

（1）全套摆设柜由10个单体摆设柜组成，摆设柜体形状尺寸：1200×530×1900㎜；标准比例设计切合人机工程要求；

（2）摆设柜体接纳1.0mm冷轧钢板喷塑制作，柜体刚性好，形状雅观大方；柜内摆设面板为超豪华铝塑夹层板，承载性好；

（3）柜顶部罩板内装有照明日光灯，切合人机工程要求；

（4）柜下部设有柜箱，利便存放单个模子、实验箱及相关实验文档。

（5）柜背设有对开门，有利维护装备和利便维修。

（6）柜底装有万向轮，利便移动。

（7）具有多功效语音播放控制系统。语音解说同步演示，接纳单独驱动由电脑或电子装备控制运转演示�？刂平幽傻テ刂坪鸵？乜刂谱远诵薪馑怠⒖伤承蜓酚胫馗床シ旁俗�，又能凭证课本、教学需要而恣意选择照旧单独演示等。解说词播放在100平方房内声音嘹亮。

三、本摆设柜具有如下特点：

（1）设计理念先进。该摆设柜凭证机械基础课程教学刷新的需要，凭证“塑造实物课本、营造实践情形和学生自主认知”的基本理念举行优化设计，使“知识、认知、思索”三元一体，支持课程熟悉实验的开设，课程建设。

（2）展示内容周全。该摆设柜以妄想课本为依据，对机械基础课程内容举行较周全的展示，包括机械联接、机械传动等，提供内容富厚的机械基础知识。对差别版本的同名课本具有兼容性；

（3）制作工艺先进。该摆设柜凭证机械标准和摆设柜企业标准举行设计制造，制作工艺先进，产品质量稳固，性能可靠，使用寿命长；

（4）举行绿色设计。该摆设柜接纳环保质料制造，机械运转无噪声；用电清静；举行宜人化设计；能够顺应现代绿色实验室的要求。

9001cc金沙以诚为本(中国)有限公司官网

铁柜摆设柜：95000元/套

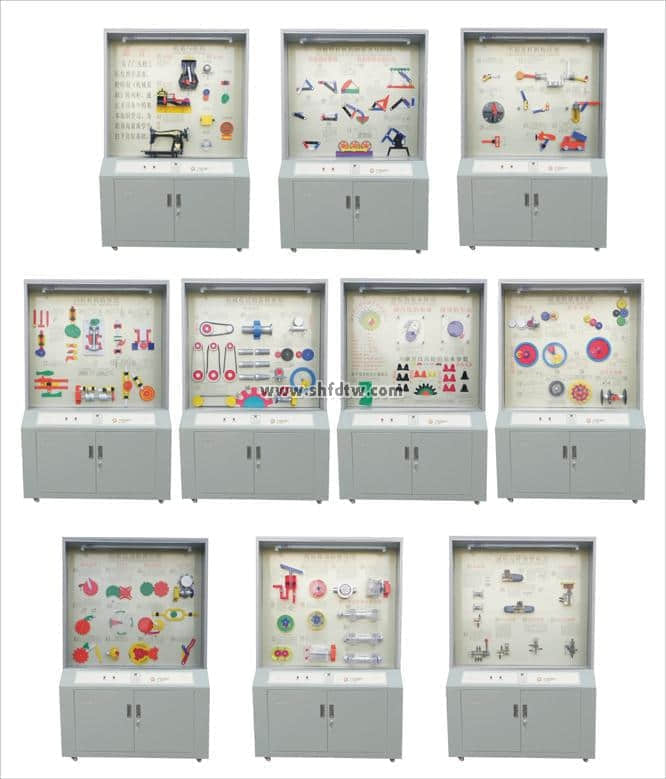

《机械基础》示教摆设柜，各柜内容如下：

序号和名称	柜内模子内容
第1柜机械的组成及特征	内燃机、蒸汽机、缝纫机、运动副(6件)
第2柜铰链四杆机构的形式与应用	曲柄摇杆机构(2件) 、双曲柄机构(2件) 、铰剪机、搅拌机、雷达俯仰机构、破碎机、机车车轮联念头构、起重机
第3柜平面连杆机构应用	曲柄滑块机构、偏心轮机构、送料机构、双滑块机构、曲柄移动导杆机构、曲柄摇块机构、转动导杆机构、抽水机、牛头刨床、导杆机构、自卸翻料装置

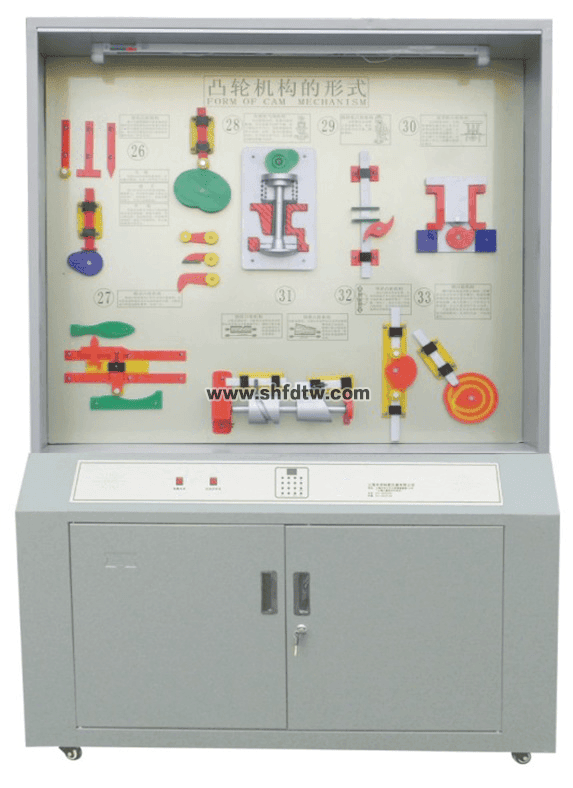

第4柜凸轮机构的形式	盘形凸轮机构、移动凸轮机构、内燃气阀机构、捣碎机凸轮机构、造型机凸轮机构、圆锥、圆柱凸轮机构、等径凸轮机构、交织槽凸轮机构
第5柜机械传动的种种类形	平带传动、V带传动、圆带传动、链传动、滚珠螺旋传动、螺纹牙型(6种) 、正齿轮齿条传动、直齿圆柱齿轮传动、斜齿圆柱齿轮传动、内啮合齿轮传动、蜗轮蜗杆传动
第6柜齿轮的基天性子	渐开线的形成、摆线的形成、渐开线齿轮的准确啮合条件、齿数、模数、压力角、齿高系数
第7柜轮系的基天性子	定轴轮系、差动、行星、定轴轮系、由外啮合齿轮组成的行星轮系、特殊的周转轮系、旋轮线、转达功率、差速器、谐波齿轮机构、摆线针轮机构
第8柜间歇运动原理应用	棘轮机构、双动式棘轮机构、双向式棘轮机构、外槽轮机构、内轮机构、球面槽轮机构、齿轮式间歇机构、针轮组成的不完全齿轮机构、不等速星轮机构、蜗杆凸轮式空间间歇机构、停歇运动导杆机构、双齿条式间歇机构
第9柜液压传动原理应用	液压泵、外啮合齿轮泵、摆线齿轮泵、径向柱塞泵、回转式油泵、轴向柱塞泵、单作用式叶片泵、YB型叶片泵、实心单出杆液压缸、实心双出杆液压缸、空心双出杆液压缸
第10柜液压传动原理应用	通俗单向阀(管式)2件、通俗单向阀(板式) 、手动换向阀、二位四通换向阀、三位四通换向阀、先导式溢流阀、直动式顺序阀、单向行程节约阀、压力继电器

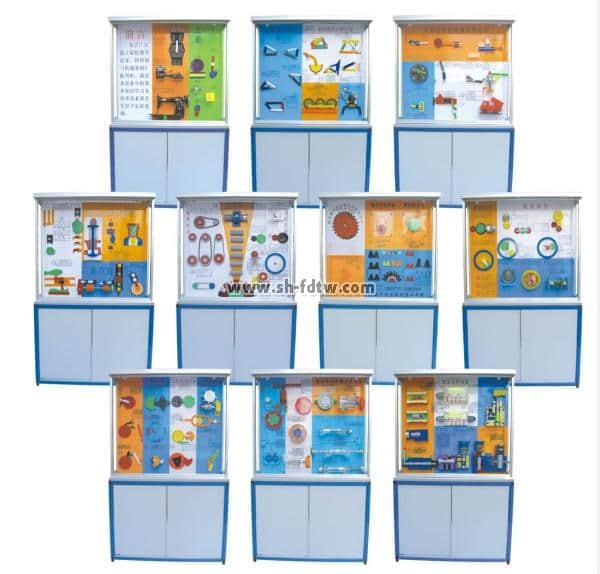

机械基础示教摆设柜铝木声动同步解说

本公司凭证技工学�；道嗤ㄓ每伪尽痘祷　肥窘贪谏韫裱蟹⒊鲂铝艘惶椎缁萄ё氨�。本摆设柜共分十个柜和一个电脑控制台，声控同步演示，接纳单独驱动或由电脑或电子装备控制运转演示，可由DVD控制顺序自动运行解说，又能凭证课本，教学需要而�？仨б庋≡窬傩械ザ姥菔�。模子质料接纳入口有机板制造，板面附有PVC一次成型作图表和文字说明，演示形象逼真，运行可靠。是一套现代化机械课程教学实验室装备。

这套设计共10个柜一个CD控制台

序号与名称	摆设柜内容
主控台	主控台柜、电器控制台、DVD、功放、音箱
第一柜前言、机械与机构	前言、内燃机、蒸汽机、缝纫机、运动副（5种）
第二柜铰链四杆机构的形式与应用	曲柄摇杆机构（2件）、双曲柄机构、双摇杆机构（2件）、铰剪机、搅拌机、雷达俯仰机构、破碎机、机车轮联念头构、起重机
第三柜平面连杆机构应用	曲柄滑块机构、偏心轮机构、送料机构、双滑块机构、曲柄移动导杆机构、曲柄摇块机构、转动导杆机构、抽水机、牛头刨床导杆机构、自翻卸料装置
第四柜凸轮机构的形式	盘形凸轮机构、移动凸轮机构、内燃机气阀机构、捣碎机凸轮机构、造型机凸轮凸轮轮、圆锥、圆柱凸轮机构、等径凸轮机构、交织槽凸轮机构
第五柜机械传动的种种类形	平带传动、V带传动、圆带传动、链传动、螺纹牙型（6种）、直齿轮齿条机构、外啮合直齿圆柱齿轮机构、内啮合直齿轮机构、斜齿圆柱齿轮机构、直齿圆锥齿轮机构、蜗杆蜗轮机构
第六柜齿轮的基天性子	渐开线齿轮各部分名称、渐开线的形成、摆线的形成、渐开线齿轮的准确啮合、齿数、模数、压力解、齿高系数
第七柜轮系的基天性子	定轴轮系、差动、行星、定轴轮系合并一件、由外啮合齿轮组成的行星轮系、特殊的周转轮系、旋转线、转达功率、谐波齿轮机构、摆线针轮机构、汽车差速器、三星齿轮变向机构
第八柜间歇运动原理应用	棘轮机构、双动式棘轮机构、双向式棘轮机构、外啮合槽轮机构，内槽轮机构，球面槽轮机构、齿轮式间歇机构、针轮组成不完全齿轮机构、不等速星轮机构、蜗杆凸轮式空间间歇机构、双齿条间歇机构、停歇运动导杆机构
第九柜液压传动原理应用	液压泵、外啮合齿轮泵、摆线齿轮泵、径向柱塞泵、回转式油泵、轴向柱塞泵、单作用式叶片泵、YB型叶片泵、实心单出杆液压缸、实心双出杆液压缸、空心双出杆液压缸
第十械液压元件类型形式	通俗单向阀（管式）2件、通俗单向阀（板式）、手动换向阀、二位四通换向阀、三位四通换向阀、先导式溢流阀、直动式顺序阀、单向行程节约阀、压力继电器

9001cc金沙以诚为本(中国)有限公司官网

铝木摆设柜：54000元/套

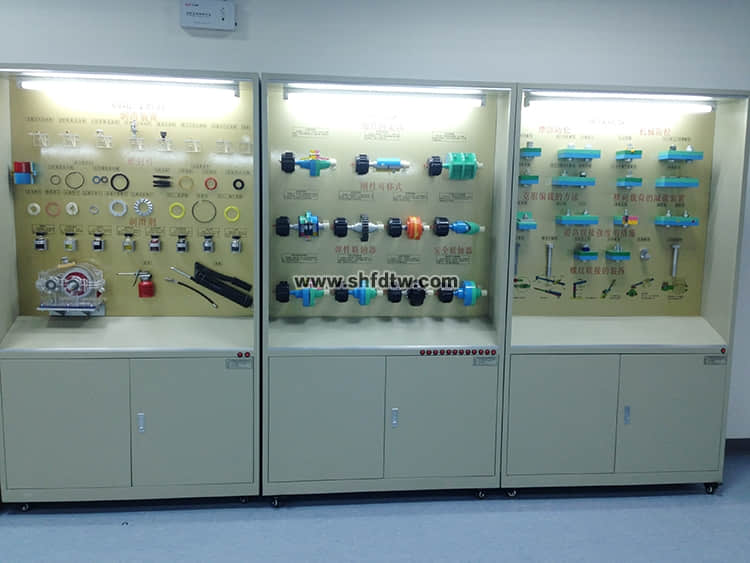

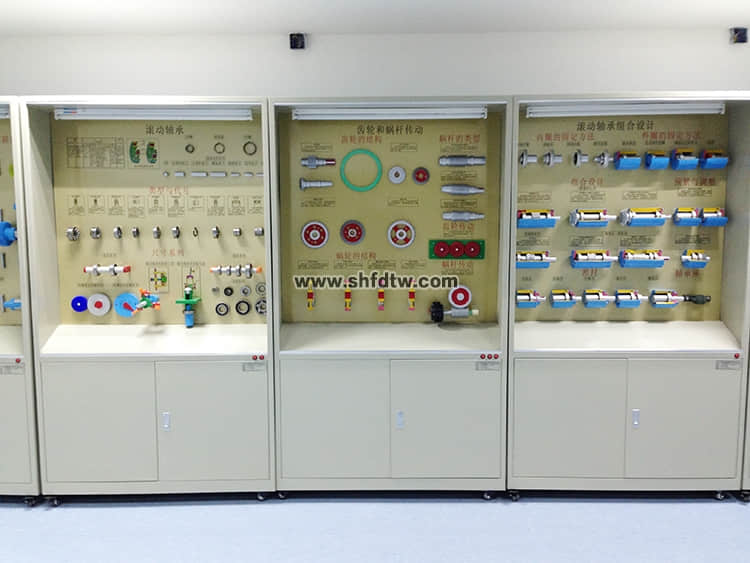

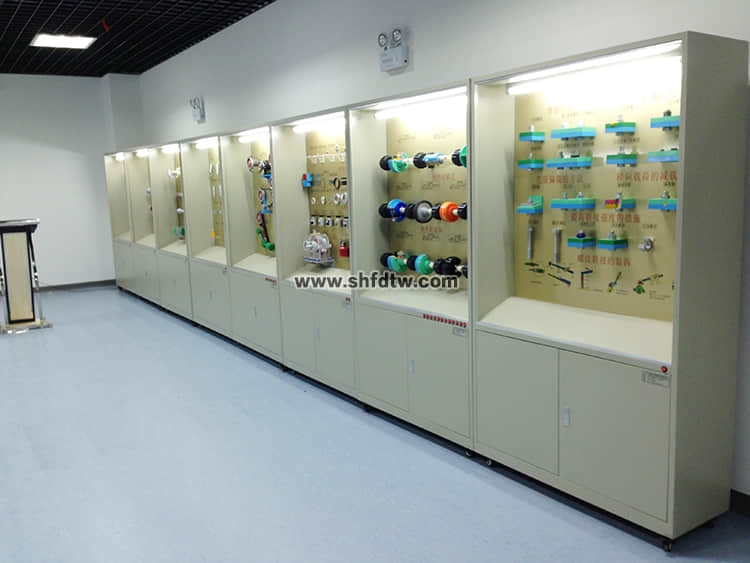

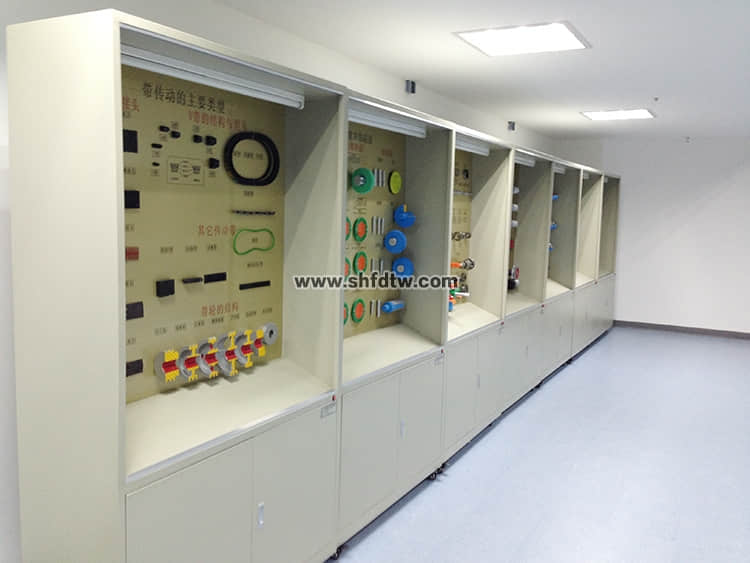

山东现代学院-A4023机械零件设计示教摆设柜

本公司新推出的机械零件设计示教摆设柜较大的镌汰摆设柜的占地面积，特点适用于实验室面积较紧凑的实验室摆设。具有多功效语音播放控制系统。语音解说同步演示，接纳单独驱动由电脑或电子装备控制运转演示，可由�？乜刂扑承蜃远诵薪馑�，又能凭证课本、教学需要而�？仨б庋≡裾站傻ザ姥菔�，通过模子或实物配合响应的图文资料，形象系统地展示相关知识，增强学生的感性认知。本摆设柜主要展示，联接传动，轴承及其他通用零件的基本类型结构形式和设计应用知识。

9001cc金沙以诚为本(中国)有限公司官网

本摆设柜具有如下特点：
（1）设计理念先进。该摆设柜凭证机械基础课程教学刷新的需要，凭证“塑造实物课本、营造实践情形和学生自主认知”的基本理念举行优化设计，使“知识、认知、思索”三元一体，支持课程熟悉实验的开设，课程建设。
（2）展示内容周全。该摆设柜以妄想课本为依据，对机械设计课程内容举行较周全的展示，包括机械联接、机械传动、轴系零部件、润滑与密封等，提供内容富厚的机械设计知识。对差别版本的同名课本具有兼容性；
（3）制作工艺先进。该摆设柜凭证国家机械标准和摆设柜企业标准举行设计制造，制作工艺先进，产品质量稳固，性能可靠，使用寿命长；
（4）举行绿色设计。该摆设柜接纳环保质料制造，机械运转无噪声；用电清静；举行宜人化设计；能够顺应现代绿色实验室的要求。

9001cc金沙以诚为本(中国)有限公司官网

机械设计零件摆设柜，是凭证机械设计（零件）课程基本要求设计制造的实验装备。摆设柜通过机械零件模子或实物，配合响应的图文资料，形象地展收解说机械设计的基本知识，增强学生对通用机械零件的类型、结构特点及其设计的感性认知，为进一步学习机械设计涤讪基础。手艺规格
（1）全套摆设柜由18个单体摆设柜组成，摆设柜体形状尺寸：1200×530×1900㎜；标准比例设计切合人机工程要求；
（2）摆设柜体接纳1.0mm冷轧钢板喷塑制作，柜体刚性好，形状雅观大方；柜内摆设面板为超豪华铝塑夹层板，承载性好；
（3）柜内上部印有摆设柜名称，利便识别；
（4）柜顶部罩板内装有照明日光灯，日光灯内隐式设计切合人机工程要求；
（5）柜下部设有柜箱，利便存放单个模子、实验箱及相关实验文档。
（6）柜背设有对开门，有利维护装备和利便维修。
（7）柜底装有万向轮，利便移动。

9001cc金沙以诚为本(中国)有限公司官网

性能特点
1、摆设柜中接纳PVC作成图表与文字说明。
2、摆设柜接纳SPP冷轧板制作，柜体里板面用超豪华铝塑板。
3、尺寸：1200×530×1900mm；
4、微电脑语音控制系统；
5、摆设柜模子接纳铝合金和工程塑料制作；
6、配备照明日光灯。

摆设柜摆设内容明细
1、螺纹联接的类型	A、螺纹的类型（10种）粗牙通俗螺纹细牙通俗螺纹圆柱管螺纹圆锥螺纹圆锥管螺纹矩形螺纹梯形纹锯齿形螺纹左、右旋螺纹 B、基本类型、主要参数图片 C、螺纹联接基本类型（8种）通俗螺栓联接、双头螺柱联接、螺钉联接、紧定螺钉联接吊环螺钉联接、T型槽螺钉联接、地脚螺钉联接、配合螺栓联接 D、标准联接件（24件）照片上（27件）六角头螺栓、螺栓、螺钉、紧定螺钉、自攻螺丝、六角螺母、圆螺母、止动垫圈、斜面垫片、垫圈
2、螺纹联接的应用	A、螺纹联接应用（3件）开合螺母、虎钳（实物）、螺旋起重器 B、螺纹联接防松（10件）对顶螺母、自锁螺母、弹簧垫圈、启齿销与开槽螺母、止动垫圈、垫片、勾通钢丝、勾通钢丝(过失)、冲点、端铆 C、螺纹联接预紧（2件）测力矩扳手定力矩扳 D、提高强度步伐（12件）均载螺母结构、球面垫圈、腰杆状螺栓、空心螺栓、悬置螺母、汽缸密封元件：软垫片密封、密封环密封、弹簧垫圈、腰环螺栓联接
3、键、花键和无键联接	A、键联接类型（11件）及图片（细齿花键）通俗平键联接：圆头平键、方头平键、半圆头平键导向平键联接、滑键联接、半圆键联接楔键联接：圆头楔键、方头楔键、钩头楔键切向键联接 B、花键联接类型（3件）矩形花键联接渐开线花键联接三角形花键联接 C、无键联接类型（2件）型面联接（一）型面联接（二） D、销联接类型（10件）清静销、联接销、螺杆圆锥销（端部带螺纹的圆锥销）、开尾圆锥销销类零件（标准件）（圆柱销、圆锥销、螺尾圆锥销、内螺纹圆锥销、槽销、启齿销）
4、铆、焊、胶接和过盈配合联接	A、铆接（10件）搭接缝、单盖板对接缝、双盖板对接缝、常用的铆钉在铆接后的型式 B、焊接（5件）正接填角焊缝、搭接填角焊缝、对接焊缝、塞焊缝、边沿焊缝 C、胶接（15件）板件讨论、圆柱形讨论、角讨论、锥形及盲孔讨论 D、过盈配合联接（4件）压配合联接、压配合构件的结构、曲轴压配合组装件、齿轮压配合联接

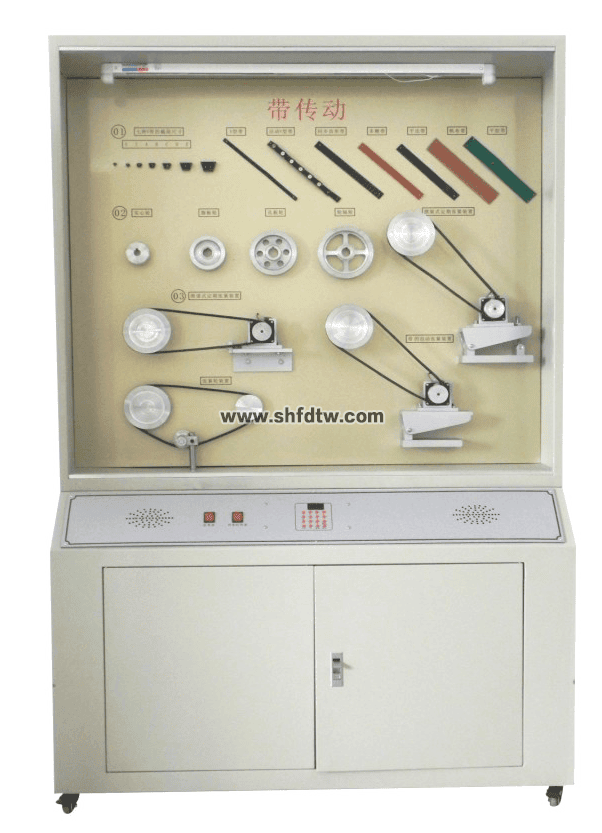

5、带传动	A、带传动类型（4件）平带传动 V带传动同步带传动交织轴传动 B、带的类型（9件） O,A,B,C,D同步、平皮带，V型讨论，多楔带 C、带轮结构（4件）实心式V带带轮腹板式V带带轮孔板式V带带轮轮辐式V带带轮 D、张紧装置（3件）按期张紧、自重式自动张紧、张紧轮张紧
6、链传动	A、链传动组成（1件）链条、自动链轮、从动链轮 B、链传动运动特征多边形效应模子 C、链轮结构（4件）整体式链轮、孔板式链轮、齿圈焊接式链轮、齿圈螺钉联接式链轮 D、传动链类型（4件）单列滚子链双列滚子链齿形链 E、链传动张紧装置（3件）张紧轮按期调解、张紧轮自动张紧、压板和托板张紧
7、齿轮传动	A、齿轮传动基本类型（6件）直齿轮传动、斜齿轮传动、人字齿轮传动、齿轮齿条传动、直齿圆锥齿轮传动、曲齿锥齿轮传动 B、轮齿失效形式（5种）齿面点蚀、轮齿折断、齿面胶合、齿面磨损、塑性变形 C、轮齿受力剖析（3件）直齿轮传动受力剖析斜齿轮传动受力剖析锥齿轮传动受力剖析 D、齿轮结构（5件）齿轮轴实心式齿轮腹板式结构加筋腹板式结构轮辐式齿轮
8、蜗杆传动	A、蜗杆传动类型（3件）通俗圆柱蜗杆传动圆弧面蜗杆传动锥蜗杆传动多头蜗杆 B、蜗轮结构（4件）齿圈式蜗轮、整体浇铸式蜗轮、螺栓联接式蜗轮、拼铸式蜗轮 C、蜗杆结构（2件）有退刀槽蜗杆、无退刀槽蜗杆 D、受力剖析（2件）蜗轮受力剖析、蜗杆受力剖析
9、转动轴承类型	A、转动轴承主要类型（10件）调心球轴承、调心滚子轴承、圆锥滚子轴承、单向推力球轴承、双向推力球轴承、深沟球轴承、角接触球轴承、推力圆柱滚子轴承、圆柱滚子轴承、滚针轴承。 B、轴承代号表 C、直径与宽度系列比照（2件）直径系列的比照宽度系列的比照 D、转动轴承结构轴承结构实物、外圈、转动体、坚持架、内圈
10、滑动轴承	A、向心滑动轴承（5件）对开式滑动轴承、整体式滑动轴承、多油楔轴承、带轴套滑动轴承、可倾轴瓦轴承 B、推动滑动轴承（4件）实心式、单环式、空心式、多环式 C、轴瓦结构（3件）整体式、剖分式、双金属轴瓦 D、动压轴承事情情形（图）
11、转动轴承装置设计	A、轴承紧固（图） B、轴承装置典范结构（6件）直齿轮轴承部件、斜齿轮轴承部件、小圆锥齿轮轴承部件（正、反装）、蜗杆轴承部件（两头牢靠）、蜗杆轴承部件（一端牢靠一端游动）、人字齿轮轴承部件 C、轴承预紧（图）
12、联轴器	A、刚性联轴器（2件）套筒式联轴器凸缘式联轴器 B、无弹性元件挠性联轴器（4件）十字滑块联轴器、双万向联轴器、齿轮联轴器、链轮式联轴器 C、非金属弹性元件挠性联轴器（4件）轮胎联轴器、星形弹性联轴器、梅花型联轴器、弹性套柱销联轴器
13、离合器	A、机械使用离合器（5件）牙嵌离合器、齿形离合器、单盘摩擦离合器、多盘摩擦离合器、圆锥摩擦离合器 B、自动离合器（3件）逾越离合器、闸块式离心离合器、滚珠清静离合器
14、轴的剖析与设计	A、轴的类型（5件）光轴、蹊径轴、空心轴、曲轴、钢丝软轴 B、轴上零件定位（4件）套筒圆螺母压紧、紧定螺钉牢靠、弹簧挡圈定位、圆锥形轴端定位 C、轴的结构设计（4件）一、二、三步的模子
15、弹簧	A、弹簧类型（10类）叛变距压缩弹簧、圆截面压缩弹簧、拉伸弹簧、扭转弹簧单耳板簧圆锥螺旋弹簧、碟形弹簧、平面涡巻弹簧、环形弹簧、橡皮弹簧 B、弹簧分类图 C、弹簧应用示例（4件）碟形弹簧、钟表发条弹簧、汽车减震弹簧、组合压缩弹簧 D、圆柱螺旋弹簧（8件） LⅠ型、LⅡ型、LⅢ型、LⅣ型、LⅤ型、LⅥ型、LⅦ型、LⅧ型（共8个实物） E、其他类型弹簧（4件） NⅠ型、NⅡ型、 NⅢ型、 NⅣ型
16、减速器	A、减速器类型与结构（4台）单级园柱齿轮减速器、单级园锥齿轮减速器、单级蜗杆蜗轮减速器、双级园柱齿轮减速器 B、减速器附件（8件）起重耳钩、油标、吊环、起盖螺钉、销、通气器、螺塞、规视孔及视孔盖 C、附件表
17、润滑与密封	A、润滑用油杯（5件）直通式压注油杯、旋盖式油杯、压配式压注油杯、弹簧盖式油杯、针阀式玻璃油杯 B、密封应用（2件） O形密封圈应用、Y形密封圈 C、标准密封件（6件） O形密封圈、J形密封圈、U形密封圈、YX孔用密封圈、YX轴用密封圈、防尘圈密封 D、接触式密封（4件）毡圈油封、唇形密封圈密封、橡胶密封 E、非接触式密封（3件）隙缝密封、密封环密封、曲路密封
18、小型机械结构设计实例	A、小型机械（9台）电动铰剪、电刨、榨汁机、家用压面机、破损机、台扇、镌刻机、角磨机、手电钻

9001cc金沙以诚为本(中国)有限公司官网

山东现代学院-TW-Z51车刀量角仪

一、功效特点

本车刀量角仪主要用丈量种种车刀主剖、法剖面、纵剖面的ISO制的几何角度。车刀量角装备是金属工艺学及切削原理课程教学与实验的必备仪器之一，也是金工实习实践中磨刀必备仪器。

9001cc金沙以诚为本(中国)有限公司官网

二、主要参数

规格尺寸：长280x宽250x高240mm.

质料：45# 钢制

处置惩罚工艺：淬火

丈量规模：

(1)前角丈量规模

(2)后角丈量规模

(3)量倾角丈量规模

(4)主(副)偏角丈量规模

误差规模：±1.5度

配四把车刀：

450车刀(车外圆、平端面、倒角)

900车刀(精车刀、车外圆、平端面)

750车刀(精车刀、车外圆、平端面)

切刀(切断、切槽)

精度：7～8级左右

9001cc金沙以诚为本(中国)有限公司官网

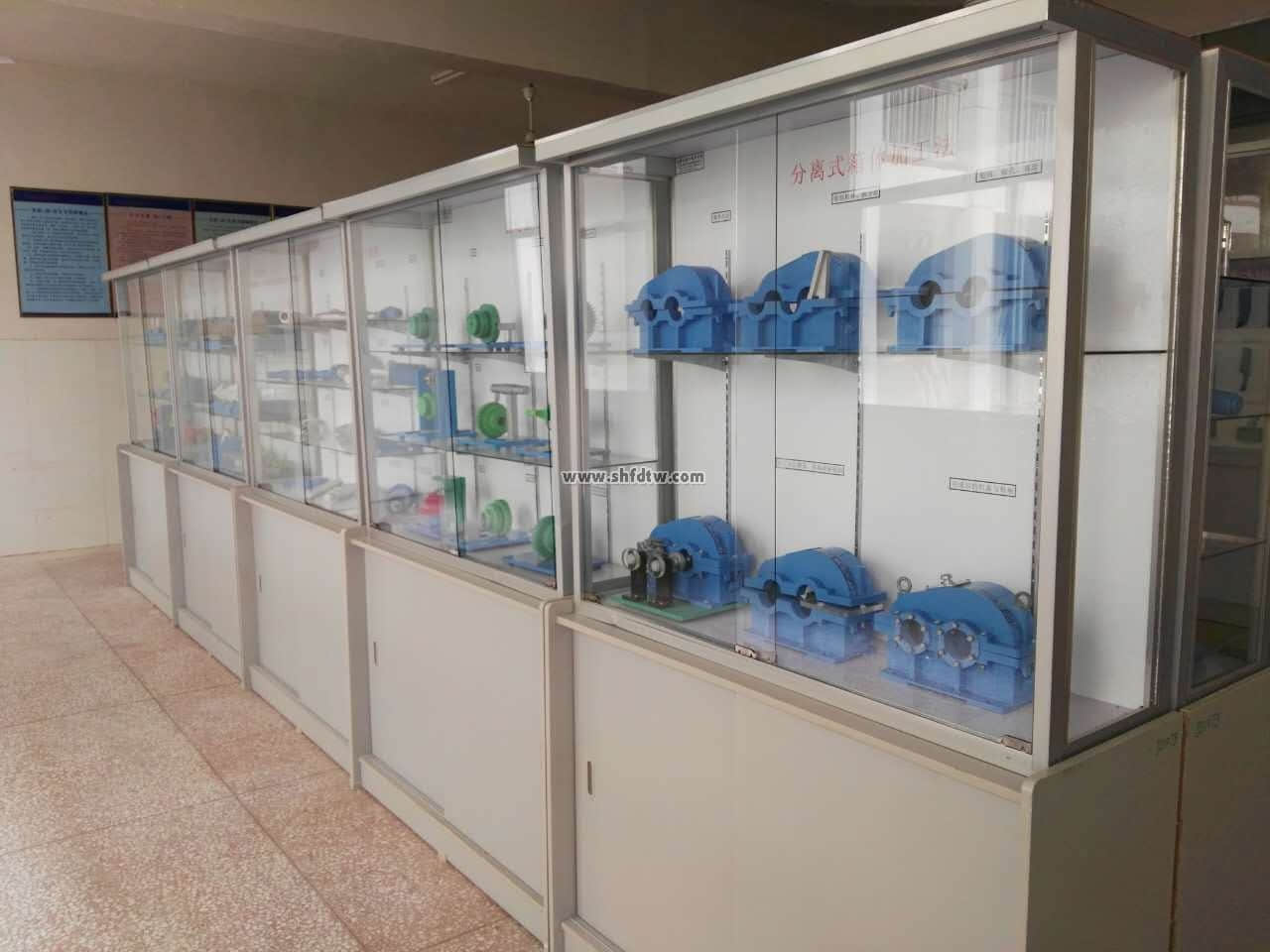

山东现代学院-A4014金属切削示教摆设柜

本公司新推出的金属切削示教摆设柜加工是运用机床，按先进的加工要求从坯件上切去多余金属的加工要领，它是机械加工要领，它是机械制造业中应用较普遍的加工要领之一。
摆设柜规格：1200×430×1800mm

金属切削示教摆设柜，各柜内容如下：

序号和名称	摆设柜内模子内容
第一柜：夹具	三爪卡盘和扳手、四爪卡盘和扳手、机虎钳和扳手、浮动式铰刀夹头、钻夹头和钥匙、快换钻夹头、牢靠式钻床夹具、螺旋压板夹紧、弹性回转顶尖、自动夹紧卡爪钻头套（4种）、通俗顶尖、半顶尖、反顶尖、大头顶尖、长颈顶尖、硬质合金顶尖
第二柜：钻削、铣削加工应用	钻孔、镗孔、扩孔、铰孔、攻螺纹、直柄莫氏圆锥铰刀、圆柱形铣刀、铣平面、锯齿铣刀、立铣刀、键槽铣刀、半圆键槽铣刀、角度铣刀、三面刃铣刀、错齿三面刃铣刀、整体端铣刀、硬质合金端铣刀、成形铣刀、锪圆柱形沉孔、锪锥形沉孔、锪凸台平面

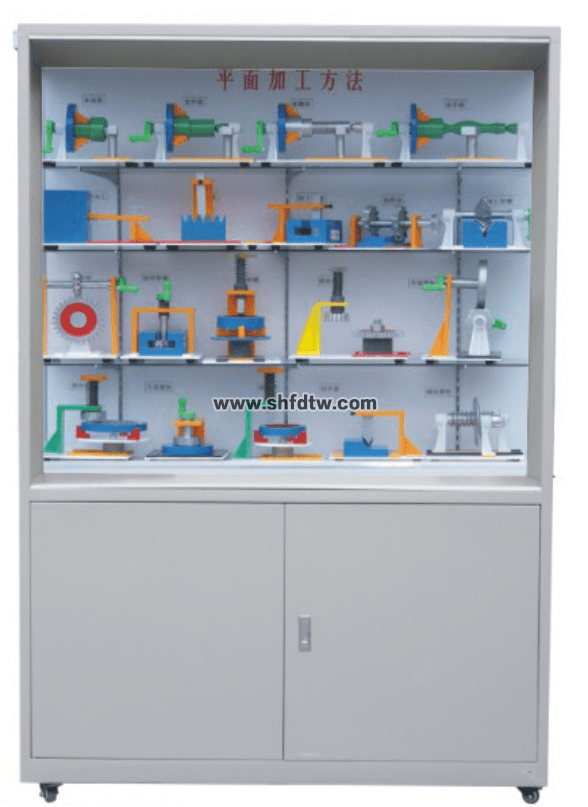

第三柜：平面加工	车外圆、车端面、车手柄、车螺纹、刨平面、刨削孔内加工、刨齿条、铣阶台、铣v形槽、铣齿轮、铣特形面、插齿轮、插销键、插花键、插内齿圈、平面磨削、平面磨削、花键磨削、螺纹磨削
第四柜：外圆内孔加工法	车圆柱、车圆锥、车通孔内圆、车欠亨孔内圆、外圆磨削、内圆磨削、成形磨削、无心磨削、镗削通孔、镗削欠亨孔、拉削矩形花键、拉削内孔、平体形成形车刀、棱形成形车刀、圆形成形车刀
第五柜：螺纹加工法	8种螺纹牙型、手用丝锥、机用丝锥、螺帽丝锥、锥形丝锥、板牙丝锥、螺旋槽丝锥、圆板牙、旋风切削装置、滚螺纹原理、搓螺纹原理、梳形螺纹铣刀

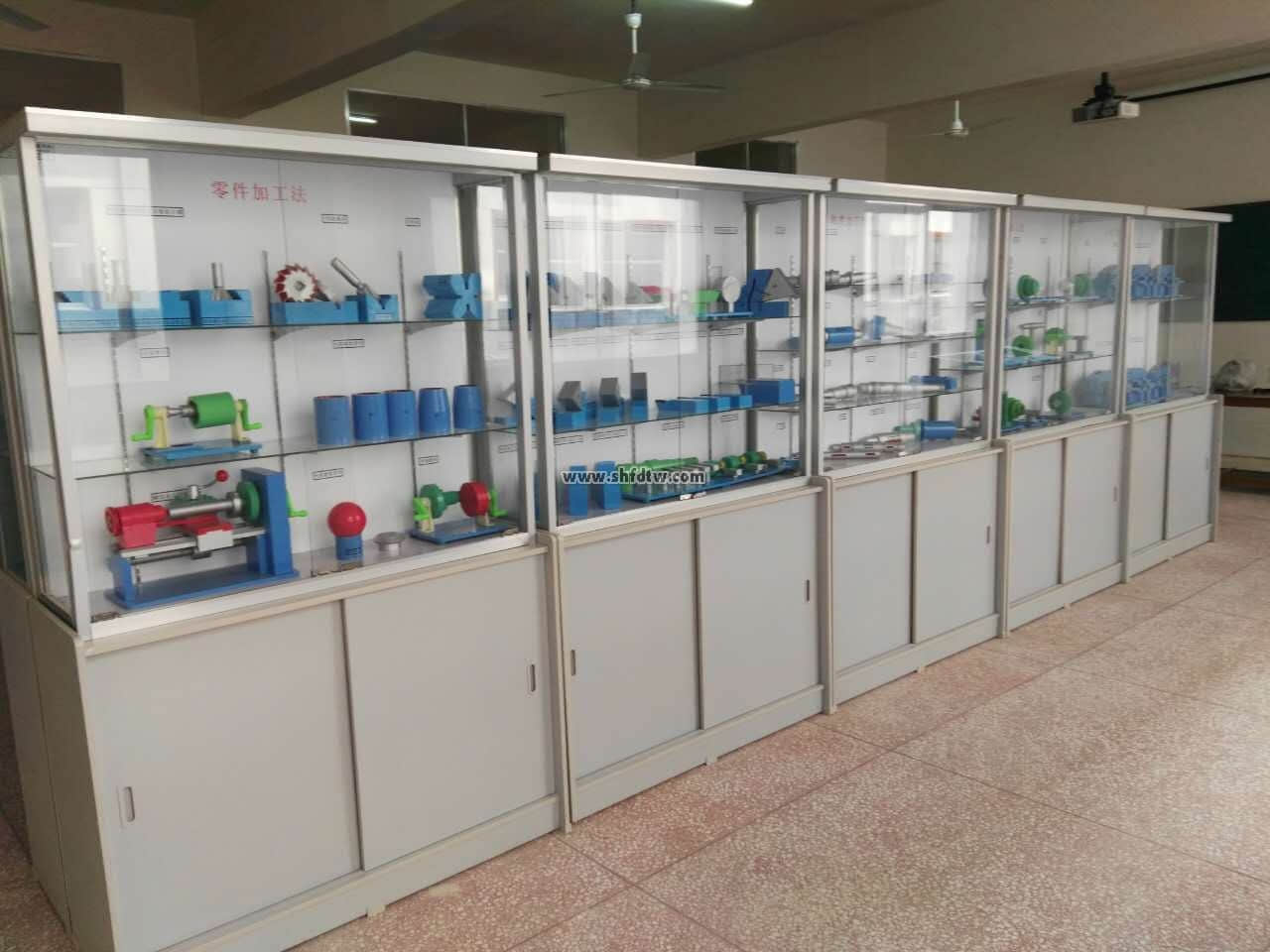

第六柜：零件加工法	零件磨削、外圆磨削零件、v形架铣削、燕尾槽和燕尾块及其铣削办法、内圆磨削及其零件、螺纹加工结构
第七柜：切削原理	车刀的刃倾角、车削时切削分力、切削平面和基面（横车）、切削平面和基面（纵车）、积屑瘤爆发与生长（3件）、鳞刺的形成（4件）、热爆发温度在刀具和工件上布、切削基本形态（4件）、常用车刀得用途、刀具磨损形式（3件）
第八柜：轴类加工原理	空心轴、磨床的砂轮主轴、内圆磨具主轴、偏心轴、曲轴、圆柱心轴、通俗圆锥心轴、带螺母圆锥心轴、蜗杆轴、阶台轴、机床主轴、花键心轴、带键槽的传动轴、射油泵的传动轴、光轴、蹊径轴、双锥面弹簧心轴
第九柜：齿轮加工法	毛坯、车齿轮坯、钻内孔、铣齿、插齿、刨齿、倒角、车内圆、拉削矩形花键

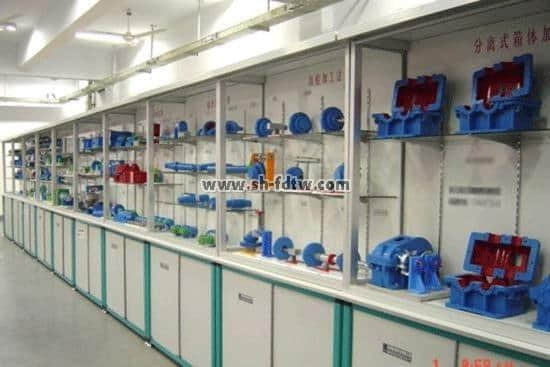

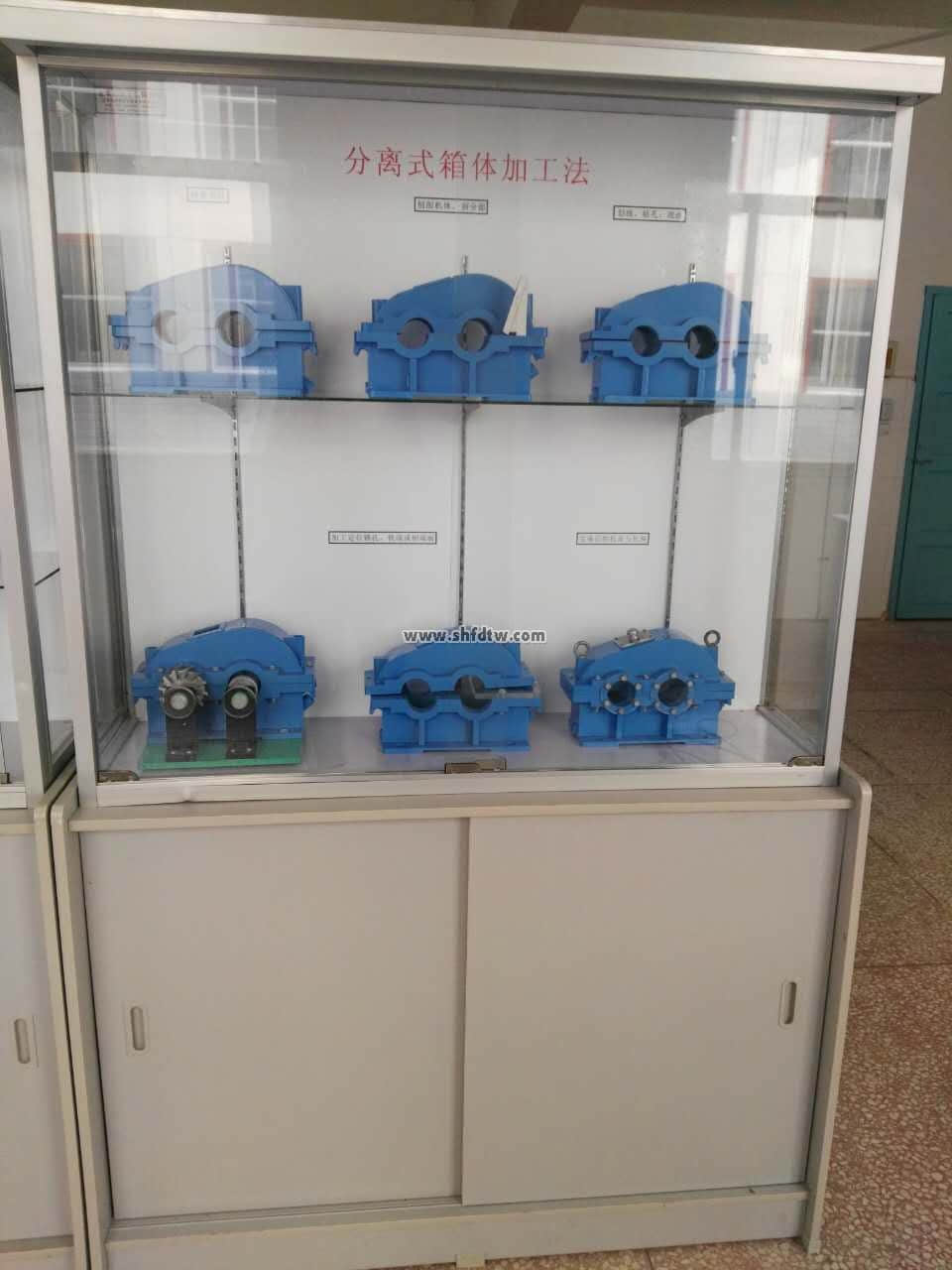

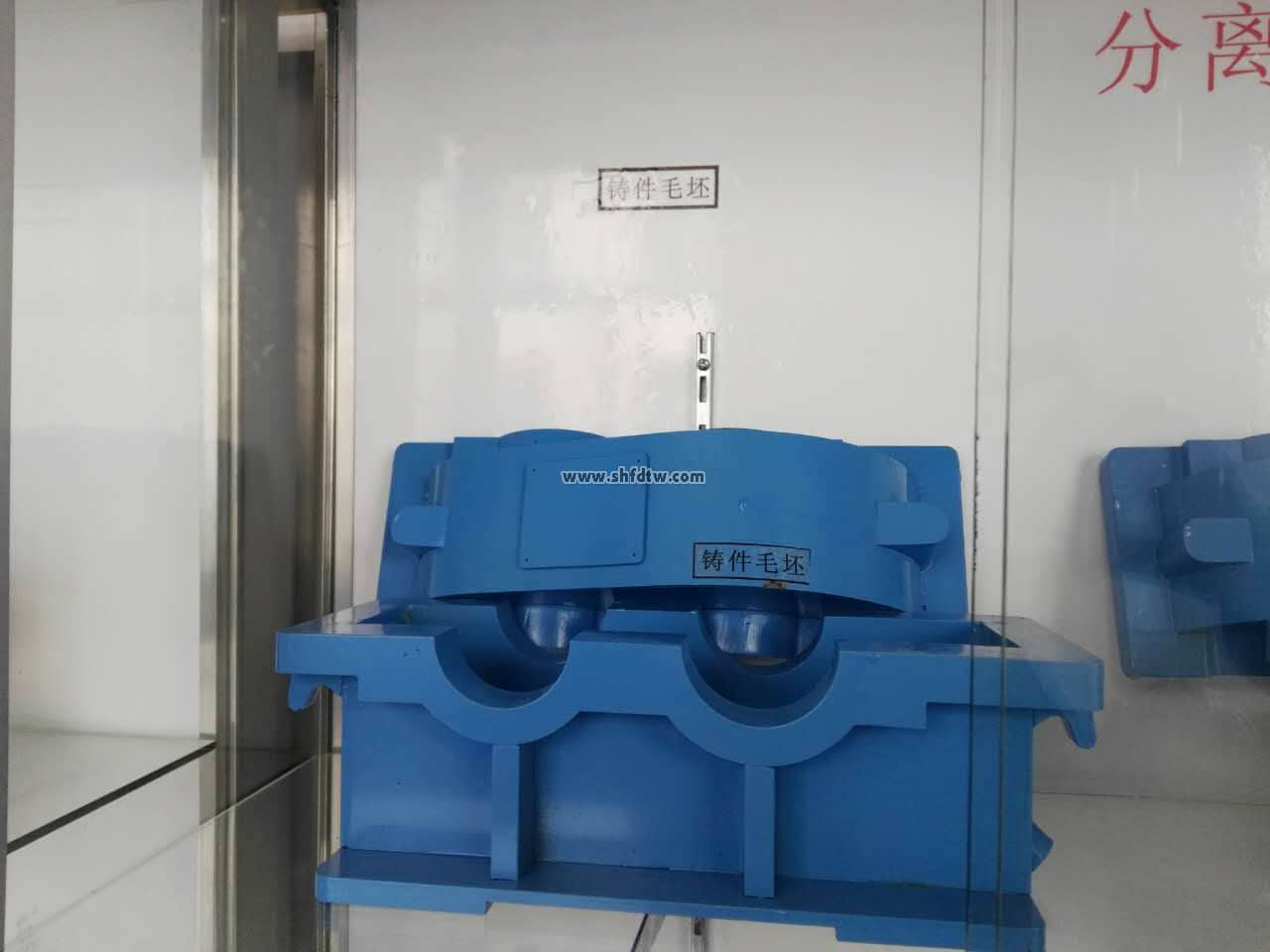

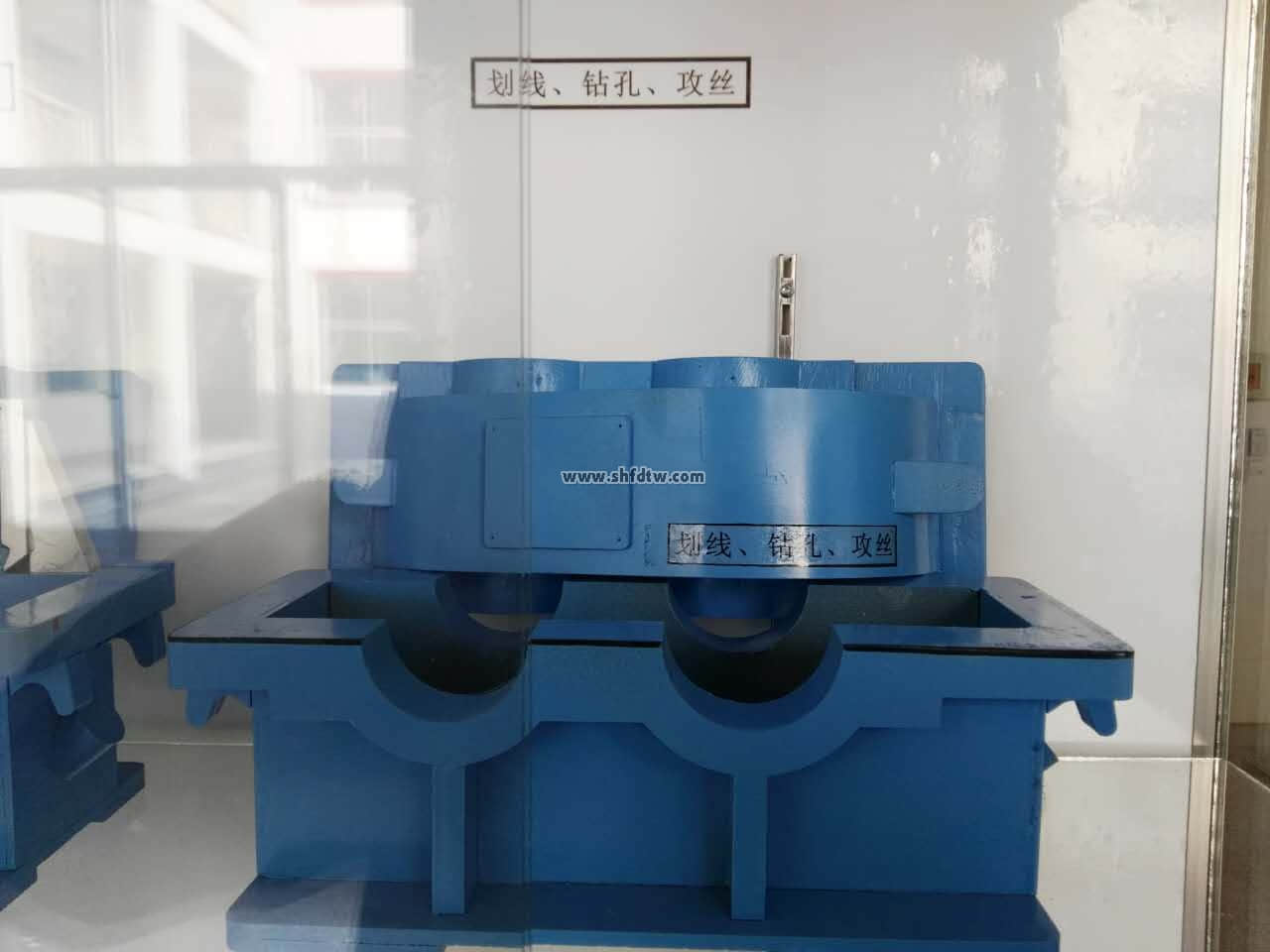

第十柜：疏散式箱体加工法	划线、加工底面、剖分面或刨端面、钻孔、攻丝、铣沉头座、完成后的机盖与机座
