情形温度 ≥5～35℃

相对湿度 ≥20%～80%

事情电压 ≥220V 50Hz/60Hz

仪器说明 1．运算器组成实验

2．双端口存储器原理实验

3．数据通路组成实验

4．微程序控制器组成实验

5．CPU组成与机械指令执行实验

6．中止实验

7．通例硬布线控制器的设计和调试

8．流水硬布线控制器的设计和调试

9．流水微程序控制器的设计和调试

与北京邮电大学白中英教授的组成原理课本配套，具有完整的教学资源
。

仪器主要组成 主板、外箱、配套资料

机械总体要求 8位模子机，接纳单板式结构，盘算机模子分为数据通路、控制器（包括时序电路）、控制台、用户自界说区四部分
。各部分之间接纳可插、拔的导线毗连，接线接纳自锁紧累接方法，接线可靠
。

指令系统 指令系统接纳4位操作码，容纳16条指令，已实现了加、减、与、乘、存数、取数、转移、条件转移、�
；⒖兄购椭兄狗祷�12条指令，其他4条指令备用

数据通路 接纳双端口存储器作为主存，实现了数据总线和指令总线双总线体制，能实现指令流水性能
。

控制器 微程序控制器和组合逻辑控制器两种类型，每种类型有流水和非流水两种计划
。学生可用自己设计的控制器取代微程序控制器，设计的控制器可以是通例控制器，也可以是流水控制器
。

控制台 控制台包括8个数据开关，用于置数功效
；16个双位开关，用于置信号电平
；28个LED指示灯，用于显示地点、数据、微指令、进位和中止允许
�？刂铺ㄓ懈次弧⑵舳⒑椭兄谷龅ヂ龀灞⑵�，有单拍、单步、单指令三个开关
�？刂铺ㄓ�5种操作：写存储器，读存储器，读寄存器，写寄存器，启动程序运行
。用户自选器件实验区，供做中、小规模器件实验使用
。逻辑笔一支
。接纳�？榈缭�，重量轻，具有抗电源对地短路能力
。接线接纳自锁紧累接方法
。

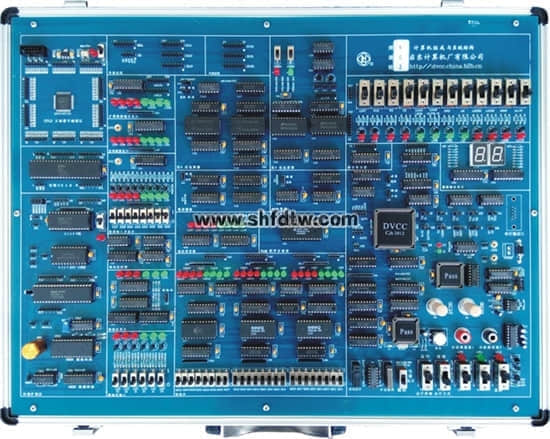

超强型盘算机组成原理与系统结构实验仪

CPTH1超强型盘算机组成原理与系统结构实验仪 我公司吸收了海内先进的盘算机组成原理实验仪的优点,研制开发了一款性能优越，功效强盛的盘算机组成原理与系统结构实验仪
。系统电路接纳了多片CPLD大大提高了可靠性和功效提升的可能性,软件提供了详尽的信息窗口、运行图表和多类资助信息,使教学的历程轻松自若
。

栏目：电学实验箱系列型号：CPTH1点击：5555

盘算机组成原理实验箱的手艺参数和性能指标

8位模子机，接纳单板式结构，盘算机模子分为数据通路、控制器（包括时序电路）、控制台、用户自界说区四部分
。各部分之间接纳可插、拔的导线毗连，接线接纳自锁紧累接方法，接线可靠
。指令系统接纳4位操作码，容纳16条指令，已实现了加、减、与、乘、存数、取数、转移、条件转移、�
；⒖兄购椭兄狗祷�12条指令，其他4条指令备用

栏目：公司动态点击：6690

《盘算机组成原理实验》课程教学纲要

基本运算器试验 相识运算器的组成结构，掌握运算器的事情原理
。静态随机存储器实验掌握静态随机存储器 RAM 事情特征及数据的读写要领
。微程序控制器实验掌握微程序控制器的组成原理，掌握微程序的体例、写入，掌握微程序的运行历程系统总线和具有基本输入输出功效的总线接口实验 明确总线的看法及其特征，掌握控制总线的功效和应用
。

栏目：业内资讯点击：9503
