主要装备名称
1.电子工艺实训审核装置 2. 功率输出函数爆发器 3. 20MHz双踪示波器
型号规格

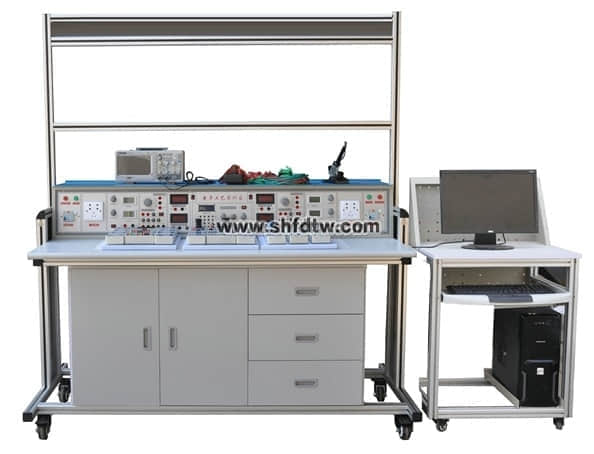

1.电子工艺实训审核装置：
（1）铝合金运动框架：框架上面可以放挂板�？�
（2）电源台：由两路相互自力、对称的实验电源和仪表组组成
（3）实验电源每路设置：一组可调的直流电源0~24V/2A，并带有过载、短路软�；すπ�，软�；さ闹祷箍删傩械骼�；一组3~24V交流电源，七档可调；一组±5V、±12V直流稳压电源；一只细密数字电压表（DC 30V），一只细密数字电流表（DC2000mA）；以及8路单相电源插座，可以利便装备、仪表的扩展时使用。
2.功率输出函数爆发器：
正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）；频率规模:0.1HZ~3MHz；输出幅度接纳电位器调理，正弦波输出具有20db,40db衰减；频率计最高丈量规模0.1HZ -100MHz，自动换档。
3. 20MHz双踪示波器：
（1）显示：双踪显示、内刻度矩形示波管
（2）频宽：DC-20MHz-3dB
（3）偏转因数：5mV/div～5 V/div ±5%，上升时间 ≤17.5ns
（4）扫描时间因0.2μs/div~0.5s/div ±5%扩展可达20ns/div±5%
（5）笔直事情方法：CH1、CH2、ALT、CHOP、ADD
（6）触起源：内(CH1,CH2,交替)、外、电源
（7）触法方法：自动、常态、TV－H，TV-V （8）单次触发迅速度：内触发不小于1div，外触发不小于0.5V
实训项目
1.常用二极管的性能测试及应用
2.双极晶体管及场效管输出特征的测定
3.单管放大电路的研究
4.南北极放大电路及负反响放大电路的研究
5.恒流充电电路（场效应管的应用）
6.三极管放大电路故障扫除
7.整流、滤波及稳压电路的研究
8.直流稳压正、负电源电路的研究
9.典范复合互补OTL功率放大电路调试（电子产品线路）
10.OTL功率放大电路的故障扫除
11.LM386集成音响功率放大电路及其应用
12.运算放大器基本运算电路
13.对由运放器组成的积分运算电路、微分运算电路
14.对由运放器组成的电压较量器传输特征的研究
15.方波、三角波和锯齿波爆发器电路的研究与测试
16.三角波、方波及正弦波爆发器的制作
17.RC（文式桥式）正弦波振荡器和制作与调试
18.电容三点式LC正弦波爆发器
19.有源滤波电路研究
20.直流-直流（DC-DC）集成电压变换电路的应用与调试（电子产品线路）
21.基本逻辑门电路功效测试
22.优先编码器功效测试
23.二进制译码器和数据选择器功效测试
24.全加器和超前进位全加器功效测试
25.数值较量器功效测试
26.七段码锁存/译码/驱动器功效测试
27.种种触发器功效测试
28.双向移位寄存器功效测试
29.二一五一十进制计数器功效测试
30.二位十进制计数/译码/驱动/显示电路
31.可逆十进制计数电路功效测试
32.N进制计数电路功效测试
33.555准时器基本应用电路
34.微分型单稳态触发器
35.集成单稳态触发器及其应用
36.集成施密特触发器及其应用
您只要致电：021-55884001（袁司理）
我们可以解答 电子工艺实训审核装置 的相关疑问！
我们可以帮您推荐切合您要求的 电子工艺实训审核,电子工艺教学装备,电子工艺实验室装置 相关产品！
