本系统为科研立异理念与实验、实训型相团结的集风力发电，光伏发电、制氢系统、氢燃料电池发电、数据收罗等多元化“风、光、氢混淆型新能源实验实训系统”。

由风力发电机组、太阳能电池组、风力及光伏控制系统、氢燃料电池发电系统、制氢系统、储氢系统、主控系统组成的微网发电系统。

其事情原理是风力、光伏发电系统发电，并由电池储能，DC/AC逆酿成交流电，驱动电解水装备制氢。氢气通过储氢系统贮存，并驱动燃料电池电堆发电。

别的，DC/AC�？樽源月饭π�，旁路端直接与市电毗连，实现市电和逆变间的自动切换，在蓄电池所储电能不敷用时，自动切换至市电供电，确保一连制氢功效正常运行。在本计划设计中主要体现在氢燃料电池系统、制氢系统、储氢系统的部分。

9001cc金沙以诚为本(中国)有限公司官网

您只要致电：021-55884001（袁司理）

我们可以解答 景物氢及超等电容混淆发电系统 的相关疑问！

我们可以帮您推荐切合您要求的 景物氢混淆发电实验系统 景物氢及超等电容混淆发电系统 相关产品！

找不到所需产品？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-65-2293-1.html


系统拓扑图

9001cc金沙以诚为本(中国)有限公司官网

图1   系统拓扑图

1.2  功效特点

u整套系统的各个�？樵ち袅薈AN\RS485\RS232\USB\TCPIP通讯接口，可以通过该通讯接口对系统中各个�？榫傩屑嗫�，便于未来项目开发使用。

u系统实验平台集成了室内温/湿度仪，风速丈量、光照度丈量系统，让使用者操作起来更直观；

u系统DC-AC并网同步电源，接纳高频脉冲调制手艺，具有小体积、高效率及高功率因数输出；

u系统面板上接纳直观的数字表和液晶显示，让用户相识目今系统事情状态；

u系统上的离网电源可以为用户提供交流110V/220V纯粹弦波交流电能；

u实训系统，可以让实训学生自行拆装移动，使用轻盈、无噪音、无污染；

u系统增添市电与景物互补发电切换�？�，让实验更具操作性；

u增添漫衍式供电原理与实验电路，让学生增添对新知识的明确；

u增设直流母线单位，利便系统各�？橹渑笆笛�；

u自力的后备胶体蓄电池及充放电治理单位；

u燃料电池运行历程中，只扫除水和热量，不会爆发任何有害物质及噪音；

u燃料电池较之古板电源计划，其运行清静可靠、寿命长，维护简朴，降低了维护本钱。

二、计划参数概述

2.1风力发电系统的组成

风力发电机是使用风力发动风车叶片旋转、转换为机械功，机械功发动发电机转子旋转，最终输出交流电的电力装备。是风力发电系统中不可或缺的焦点部件。

风力发电系统由一台5KW笔直轴风力发电机组、尾翼、叶片、风机控制器塔架等组成。

9001cc金沙以诚为本(中国)有限公司官网9001cc金沙以诚为本(中国)有限公司官网

广义地说，风能也是太阳能，以是也可以说风力发电机，是一种以太阳为热源，以大气为事情介质的热能使用发电机。

风力发电机参数：

额定功率

5KW

最大功率

6KW

额定电压

48V

启动风速

2.5m/s

额定风速

18m/s

最大风速

45m/s

风机净重

185kg

风轮直径

2.0M

塔架高度

9M

叶片高度

3.6M

叶片数目

3片

叶片材质

铝合金

发电机

三相交流永磁同步发电机

塔架类型

自力塔架

�；�

风机自我转数�；�/电磁制动

事情温度

-40℃-80℃

装置园地选择

选择土质坚实的平地作为装置园地，装置风力发电机的组位置应该至少远离衡宇及职员运动场合50米，务必在选定装置园地时思量到风叶的光影影响及风力发电机组运行时爆发的噪音影响（正常事情时噪音约为65dbA）。同时阻止周围有高峻的树木、修建物等影响风速风向的障碍物。

榨取装置在松软的沙地、崎岖不平的园地、有下陷或塌方可能的园地、洼地及其他容易受天气影响而爆发地质转变的园地。同时需要思量从风力发电机的电机部分到您的蓄电池组的距离，距离越短，所用传输电缆越短，因而传输历程中的耗能也越少，若是必需得有较长的距离,则只管选用粗些的标准电缆。

风力发电控制器

专为风力发电机控制和蓄电池充电而设计， 能有用提升风力发电的效能。风能充电控制器，能有用避免风速过快时的失控，和爆发强风时对风力发电机所爆发的危险。

风力发电控制器是对风力发电机所发的电能举行调理和控制，一方面把调解后的能量送往直流负载或交流负载，另一方面把多余的能量按蓄电池的特征曲线对蓄电池组举行充电，当所发的电不可知足负载需要时，控制器又把蓄电池的电能送往负载。蓄电池充满电后，控制器要控制蓄电池不被过充。当蓄电池所贮存的电能放完时，控制器要控制蓄电池不被过放电，�；ば畹绯�。

控制器接纳PWM无级卸载方法控制风机对蓄电池举行智能充电。在风力发电机所发出的电能凌驾蓄电池存储量时，控制系统必需将多余的能量消耗掉。在正常卸载情形下，可确保蓄电池电压始终稳固在浮充电压点，而只是将多余的电能释放到卸荷器上。从而包管了最佳的蓄电池充电特征，使得电能获得充分使用。

风力发电控制器参数：

事情电压：

48VDC

充电功率：

5000W

风机功率：

5000W

充电方法：

PWM脉宽调制

充电最大电流

116A

过放�；さ缪�

41.5V

过放恢复电压

52.2V

输出�；さ缪�

59V

卸载最先电压（出厂值）

60.5V

卸载最先电流（出厂值）

86A

2.2光伏发电系统

10KW太阳能电池组件分为两部分，其中一个5KW接纳标准钢结构件牢靠在C型专制钢件上，呈40度正面朝向正南方，整体支架系统安排在地面或者屋顶；另一个5KW接纳双轴自动跟踪，经电缆运送至室内实验装备，可实现漫衍式屋顶发电相关实验，所发电能与风力发电相团结，经DC-AC逆酿成正弦波220V交流电，可供制氢系统使用、多余电能经储能逆变器送入电网。

9001cc金沙以诚为本(中国)有限公司官网9001cc金沙以诚为本(中国)有限公司官网

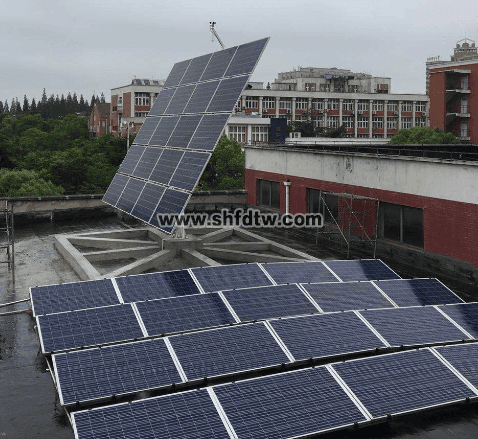

地面牢靠式方阵及支架 室外双轴跟踪式支架

所有系统的设计、装置与现实工程一样，可在先生的指导下做为学生训练拆卸、组装实习样机来用。

太阳能光电池组

太阳能电池组是本实训台的焦点组成部分亦是光伏发电系统不可或缺的焦点部件，是将光能转换为电能并通过光伏控制系统贮保存储能电池当中做为直流总线电源供应DC-AC并网同步电源。

太阳能电池组为多晶硅或单晶硅，是由高效晶体硅太阳能电池片、超白布纹钢化玻璃、EVA、透明TPT背板以及铝合金边框组成。

其规格如下：



单晶硅太阳能电池规格

组件尺寸(L*W*H)

1650*992*35mm

最佳功率

260W

最佳事情电压

32.05±0.5V

最佳事情电流

8.72±0.10A

短路电流

8.85±0.10A

开路电压

42±0.5V

1、抗盐雾和氨侵蚀等国际权威测试；

2、可遭受风压2400Pa,雪压7200Pa；

3、优异的弱光情形发电性能，阴天也能发电；

4、输出功率年衰减率小于0.7%，第25年不低于组件初始功率的80.70%

  1. 组件型号：BY260P-29b 多晶

  2. 最大功率（W）：260

  3. 开路电压（V）：35.9

  4. 短路电流（A）：7.27

  5. 最大功率点的事情电压（V）：28.1

  6. 最大功率点的事情电流（Ａ）：6.7

  7. 转化效率：17.12%

  8. 开路电压温度系数：-0.292%/K

  9. 短路电流温度系数：+0.045%/K

  10. 功率温度系统：-0.408%/K

  11. 最大系统电压（V）：1000

  12. 组件尺寸（长×宽×高）：1640×992×40mm

  13. 重量：19.1kg

  14. 框架：阳极氧化铝

  15. 玻璃：白色钢化清静玻璃3.2mm

  16. 电池片封装：EVA

  17. 背板：复合薄膜

  18. 太阳能电池片：6×10片多晶硅太阳能电池片（156mm×156mm）

  19. 接线盒

  1. 6个旁路二极管

  2. 绝缘质料：PPO

  3. 防水品级：IP65

  • 毗连器

  1. 通例额定电流：30A

  2. 耐电压：DC1000V

  3. 接触电阻：<2mΩ

  4. 绝缘电阻：＞500MΩ

  5. 适用单芯电缆截面：2.5-6mm2

  6. 电缆外径规模：Φ5mm～Φ 7mm

  7. 情形温度：-40℃～+ 105℃

  8. 防护品级：IP67

  9. 清静品级：Ⅱ

  10. 壳体：PC料，玄色

  11. 接触件：紫铜CN，镀锡SN

  12. 接线方法：压接  MC4

  1. 电 缆

  1. 长度：450mm,

  2. 规格：1×4mm?

  3. 颜色：红、黑

  • 温度规模系数：-40°C to+85°C

  • 抗冰雹系数：最大直径25mm,撞击速率23m/s(51.2mph)

  • 最大外貌负荷：7200pa

    5KW光伏储能逆变器先容

    SY4850D-ES外观图

    产品主电路

    主电路框图

产品主电路接纳双向PWM逆变电路及响应的控制电路、�；ず图嗫氐缏�。直流侧由缓冲电阻、防反二极管和直流接触器组成了直流侧缓冲电路，当初始毗连种种电池时对直流母线电容举行缓冲。主电路电源可有交直两用供电，以使系统在电池或电网有电时都可以事情。

产品特点

1）手艺领先，周全知足电网或负荷的接入与控制要求

  • 具有并网充放电、自力逆变功效，适合种种应用场合

  • 具有并网和离网并联功效，优异的扩容性

  • 可与多种蓄电池接口，具有多种充放电事情模式

  • 可以实时接受系统调理指令和BMS指令，通讯方法有RS485、CAN、以太网

  • 无功功率可调，功率因数规模超前0.9至滞后0.9

  • 直流电压规模，支持低压48V蓄电池输入

  • 110%额定输出功率可实现长时间运行

    2）高效节能，更集成，更好的客户体验

  • 正面维护，可靠墙装置，装置维护更利便，降低维护本钱

  • 防护品级为IP21，具有防滴水功效，具备防凝露功效

  • 高效PWM调制算法，降低开关消耗

    3）更多优点

  • 双电源冗余供电计划提升系统可靠性

  • 完善的�；ぜ肮收细婢低�，越发清静可靠

  • 接纳动态图形液晶界面，提供友好的操作体验

  • -25℃~+55℃可一连满功率运行

  • 顺应高海拔卑劣情形，可恒久一连、可靠运行

  • 支持离网自动运行功效

  • 适合共直流母线系统和共交流母线系统

直流侧

最大直流功率

5KW

最大直流电压

580V

事情电压规模

125~550V

最低直流电压

125V

最大直流电流

11A

交流侧

额定功率

5KW

最大交流侧功率

5.5kVA（长时间运行）

最大交流电流

20A

最大总谐波失真

<3%(额定功率时)

额定电网电压

220V

允许电网电压规模

180~265V

额定电网频率

50/60Hz

允许电网频率规模

47~52Hz/57~62Hz

额定功率下的功率因数

>0.99

隔离变压器

具备

直流电流分量

<0.5%额定输出电流

功率因数可调规模

0.9（超前）~0.9（滞后）

自力逆变电压规模

230V

自力逆变输出电压失真度

<3%（线性负载）

带不平衡负载能力

100%

自力逆变电压过渡变换规模

10％以内（电阻负载0%?100%）

自力逆变峰值系数(CF)

3:1

效率

最大效率

97.6%

�；�

直流侧断路装备

断路器

直流过压�；�

具备

极性反接�；�

具备

绝缘阻抗侦测

具备

交流过压�；�

具备

孤岛�；�

具备

�？槲露缺；�

具备

通例数据

体积（宽 / 高 / 厚）

516 × 440 × 184 mm

重量

30kg

运行温度规模

-25~+60℃

�；院牡�

<5W

冷却方法

自然对流

防护品级

IP65

相对湿度 （无冷凝）

0~95%，无冷凝

最高海拔

2000m

显示屏

LED&APP

BMS通讯方法

USB2.0、Wifi

产品手艺指标

事情逻辑架构

a.——并网发电、离网备用功效

  1. 电网供电时，储能逆变器并网事情在恒压模式，维持蓄电池SOC在一定水平，光伏逆变器并网发电

  2. 微网供电时，储能逆变器事情在自力逆变模式建网，光伏逆变器并网事情，光伏发电大于负载时，光伏优先供负载供电，剩余电力给电池充电；光伏发电小于负载时，储能和光伏配合为负载供电。

  3. 可选择电网优先或微网优先，凭证选择的模式举行供电逻辑切换

  4. 触摸屏控制启动、阻止和参数设置

b. ——电网（或柴油机）、微网切换功效

  1. 电网供电时，当电池组SOC凌驾设定值时，储能逆变器和光伏逆变器不事情；当电池组SOC缺乏时，储能逆变器自力逆变建网，光伏逆变器并网事情，给电池组充电。

  2. 微网供电时，储能逆变器事情在自力逆变模式建网，光伏逆变器并网事情，光伏发电大于负载时，光伏优先供负载供电，剩余电力给电池充电；光伏发电小于负载时，储能和光伏配合为负载供电。

  3. 可选择电网优先或微网优先，凭证选择的模式举行供电逻辑切换

  4. 触摸屏控制启动、阻止和参数设置

    储能蓄电池

    蓄电池的作用主要是贮存能量，在晚上或多云等天气情形下，光伏阵列不可提供足够的能量时，蓄电池供应负载，包管系统的正常运行。

    接纳磷酸铁锂电池， 清静性高适合恒久充放电循环�？榛杓�， 电压、容量按需设置。

    系统由1个主控�？楹投喔龅绯啬？樽槌�，通过 48V电池�？榇槌刹畋鸬缪蛊芳断低�，通过多个机柜并联， 可以在统一个电压平台上扩展容量定制化电池治理系统 （BMS） ， 实时举行数据收罗、 状态监控及控制， 包管系统清静可靠运行。



    规格参数：

种别

基本参数

高压直流储能系统

标称参数

标称电压（V）

48*N

标称容量（AH）

50

结构参数

电池�？槌叽纾╩m）

440*410*89（W*D*H）

电池�？橹亓浚↘G）

24

主控�？槌叽纾∕M）

440*350*132（W*D*H）

主控�？橹亓浚↘G）

6

电气参数

放电电压（V)

（54-45）*N

充电电压（V)

（52.5-54）*N

额定放电电流（A)

25

额定充电电流（A)

25

2.3 氢燃料电池发电系统

燃料电池接纳空冷自增湿的PEMFC电池，镌汰了水泵、水箱、增湿器、增压泵等隶属装备，使电堆控制更精练、可靠。燃料电池系统除了焦点部分质子交流膜燃料电池堆外，还需要一些辅助器件发电系统才华正常事情。总的来说，一个完整的燃料电池系统大致上由燃料电池发电系统和控制辖档徒大部分组成，如图2所示。其中，燃料电池发电系统主要由质子交流膜燃料电池堆、氢气供应单位、氧气或空气供应单位、DC/DC四部分组成。而控制单位部分属于控制系统。

燃料电池发电系统组成示意图

燃料电池发电系统组成

1、燃料电池堆：

氢气和氧气在其内部爆发电化学反应并释放电能，是整个系统的焦点。

2、氢气供应单位（H2）

本系统指由制氢装备，储氢系统及供氢管路组成。制氢装备制氢，并由储氢系统通过管路向燃料电池堆提供特定压力的氢气。

3、空气供应单位：

不中止地向燃料电池提供电化学反应所需的氧气，以确保质子交流膜燃料电池实现一连稳固的运行发电。

4、DC/DC：

氢燃料电池所爆发的电能为直流电，其输出电压不但受内阻影响并且随着负载的转变而改变。因此，为包管供电性能的稳固，在燃料电池系统输出端，须设置功率变换单位DC/DC，主要包管负载一连转变时，将输出电压稳固在合适的规模。

5、控制单位：

控制单位是燃料电池发电系统的焦点，用来吸收数据收罗系统收罗的数据，并对它们举行剖析，凭证剖析的效果来控制执行机构完成响应的行动�？绽渥栽鍪剂系绯胤⒌缦低车目刂频ノ煌ü刂葡低场⒌缟取⒌绱欧Ъ纯砂苋剂系绯卣Ｊ虑�。



燃料电池系统事情示意图

类型

基于PASH手艺的空冷自增湿燃料电池

性能

额定功率

2500W*

额定电压

48V

额定电流

52.5A

电压规模

36-58V

燃料效率

≥50％

燃料

氢气纯度

≥99.95％

氢气事情压力

0.5-0.6Bar

氢气消耗量

13.1L/min(额定功率)

氧化剂/冷却剂

空气

空气压力

常压

物流特征

质量

6600g

系统体积（长宽高）

850mm×900mm×860mm

事情条件

情形温度

-5℃—40℃

情形湿度（RH）

10％－95％

注：带*的数据是在15℃-30℃的情形温度规模和30 - 90%的情形湿度规模内取得的。

燃料电池系统性能曲线图

2.4 制氢系统

l制氢系统的原理

工业软水经纯水装置制取纯水，并送入质料水箱，经补水泵输入碱液系统，增补被电解消耗的水。电解槽中的水，在直流电的作用下被剖析成H2与O2，并与循环电解液一起划分进入框架中的氢、氧疏散洗涤器后举行气液疏散、洗涤、冷却。疏散后的电解液与增补的纯水混淆后，经碱液冷却器、碱液循环泵、过滤器送回电解槽循环，电解。调理碱液冷却器冷却水流量，控制回流碱液的温度，来控制电解槽的事情温度，使系统清静运行。疏散后的氢气由调理阀控制输出，送入氢气储罐，再经缓冲减压后，供用户使用。

l本项目中接纳的制氢系统其详细规格如下：

氢气产量

800L/h（1atm）

氢气纯度

≥99.8%

氧气纯度

≥99.3%

事情压力

0.8MPa

直流电耗

＜5KWh/m3

 制氢系统装备规格

注：系统接入具备AC/DC�？�，具备AC交流接入能力。

高纯氢气爆发器

  • 输出流量 0～1000ml

  • 功率 510W

  • 输出压力 0～1.1 MPa

  • 电源电压

  • 交流220V±10%； 50Hz±5%

  • 事情条件

  • 温度：5～42℃

  • 相对湿度：≤85%；

    2.5 超等电容及控制系统

    此超等电容系统以48V165F模组为基础单位，接纳3串的毗连方法配组，配备有iCMS治理系统。系统由超等电容模组、BMS治理系统、5KW双向DC-DC�？椤⑿畔⑾允局斩俗槌�。

    1） 48V165F模组参数

    1、容量：165F(0～20%)；

    2、额定事情电压：48V；

    3、等效直流内阻（25℃）：不大于5mΩ；

    4、最大一连电流(ΔC=40℃)：150A；

    5、泄电流：不大于5.2mA(25℃，72小时后)；

    6、最大存储能量：52.8Wh；

    7、事情温度：-40℃~+65℃

    8、贮存温度：-40℃~+70℃

    2） 整系一切主要手艺性能

    1、总电容量：55F(0～20%)；

    2、电压规模：120V-135V;

    3、最大一连电流(ΔT=40℃)：150A；

    4、瞬时电流(1s内)：2000A

    5、等效直流内阻：不大于18mΩ；

    6、通讯：接纳MODBUS_RS485；

    7、CMS功效：检测单个模组电压、整体电压、单个模组温度、事情电流，并通过协议上传及接受上位机下令；实现过压报警、过温报警、过流报警；系统过压、过温、过流抵达设定值时，治理系统可控制系统断开，实现对系统的�；�。

    3） 超等电容使用情形及要求

    1、情形温度:-10℃至45℃；

    2、最大湿度：90%(无凝露)；

    3、防潮/防尘：切合SAE J2380手艺规范；

    4、使用海拔高度(m)：0～4000。

    4） 信息显示终端

    通过该信息终端与BMS系统、双向DC-DC系统的团结，可以快速、利便的开发种种用于现场收罗、数据处置惩罚和控制的装备。具有可显示、可设置系统的州参数以及通过对装备间数据收罗的同时实现对超等电容系统的有用治理。

    5）双向DC-DC电源�？�

    双向DC-DC变换器(Bi-directional?DC/DC?Converter,?BDC)是能够凭证能量的需要调理能量双向传输、是可双象限运行的直流-直流变换器。该变换器能够凭证现实需要调理能量的流动偏向，在功效上相当于两个单向直流-直流变换器。

    一．双向DCDC变换器的事情模式

作用在高压侧

作用在低压侧

事情

模式

种别

恒流输出

高压侧恒流输出

低压侧恒流输出

恒流输入

高压侧恒流输入

低压侧恒流输入

恒压

高压侧恒压

低压侧恒压

MPPT输入

高压侧MPPT输入

低压侧MPPT输入

总线压控电流源

高压侧压控电流源

低压侧压控电流源

二．性能特点

  • 全数字化，州参数及信号所有数字化处置惩罚，由数字处置惩罚器智能无邪地治理。性能和可控性均远优于通俗的模拟式双向DC-DC变换器。

  • �？榛杓�，单�？槎疃ㄊ涑龉β�5KW，可多台双向DC-DC变换器并联运行。

  • 双向变换都接纳零电压变换软开关控制，使得转换效率抵达95%以上。

  • 能事情于恒流、恒压、MPPT和压控电流源等多种事情模式，并可在线快速频仍地切换事情模式。

  • 运用多相交织手艺，有用地抑制了纹波，削弱了大电流了对器件的攻击。

  • 空载功耗低于20W，处于监控待机状态功耗低于12W。

  • 双向变换的电流巨细和偏向，既可用数字方法设定，也可用模拟量方法控制。

  • 崎岖电压侧的事情电压可单独设定。

  • 崎岖电压侧的过压�；さ缪箍傻ザ郎瓒�，�；ち讲嗟淖氨覆恢劣诠顾鸹�。

  • 崎岖电压侧的最低限压也可单独设定，�；ち讲嗟牡缪共恢劣诠诺�。

  • 崎岖电压任何一侧加电，均可使�？槠舳�。

  • 开机软启动，避免爆发过强的电压电流攻击两头的电源。

  • �？榇蠰ED显示面板，可实时显示两侧电流，电压，设定两侧事情电流，最高限压。

  • 带RS485串口通讯功效，遵照MODBUS-RTU协议，利便盘算机或监控终端远程监测和设置的参数和事情状态。

  • RS485串口使用光耦隔离，可以有用避免雷击对远程监控盘算机或者监控终端的影响。

  • 掉电状态恢复功效：纵然完全关断双向DC-DC变换器的供电，下次开机时也能恢复掉电前的设置和状态。

  • 输入极性防反接功效，电源极性接反不会有电流流过。

  • 种种异常情形�；すπВ捍泄�，过流，过热，短路�；すπ�，故障作废后自动恢复事情。

  • 小体积：外壳尺寸360mm X160mm X 94mm，�？槌叽�295mm X142mm X 85mm。

  • 带外壳整机重量3.8Kg，�？橹亓课�2.5Kg 。

    三．电特征参数

参数名称

数 值

型 号

DC30DC200P5KW

高压侧参数

优化 输入/输出电压

250V

输入/输出电压VOHV规模，误差1%

40V–250V

最高限压OVHV调理规模，误差1%

0V–265V

最低限压UVHV调理规模，误差1%

0V–260V

高压侧输出电流设定规模，误差1%

3 - 30A

外输入压控电流增益

0.1-6 A/V

输入/输出电流过流/短路�；さ�

60A

低压侧参数

优化 输入/输出电压

48V

输入/输出事情电压 VOLV规模，误差1%

30V–120V

最高限压OVLV 调理规模，误差1%

35V–130V

最低限压UVLV 调理规模，误差1%

0V–110V

低压侧输出电流设定规模，误差1%

3 - 50A

外输入压控电流增益

0.1-12 A/V

输入/输出电流 过流/短路 �；さ�

60A

崎岖压两侧交互参数

电压变比规模（高压/低压）

1.2 – 5.0

模式控制参数

模式切换时间

< 1mS

切换模式到满载输出响应时间

< 1S

整机系统参数

额定输出功率

5KW(VOLV≥60V时)

最大瞬时输出功率

5KW

转换效率

> 92%

负载调解率

< 2%

待机功耗

< 12W

空载功耗

< 20W

冷却方法

温控风冷

允许情形温度

-25℃ - 60℃

温度过热�；さ�

80℃

输入/输出 反接�；�

√

�；ぷ鞣虾蠡指词虑槭奔�

5S

开机启动时间

< 5S

纹波电压

< 0.5V

通讯参数

通讯方法

RS485

通讯协议

MODBUS-RTU

RS485通讯波特率

1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200

RS485通讯隔离耐压

1500V

均流参数

最大并联�？槭�

64

�？榈缌鞑辉瘸贫�

< 10%

均流控制方法

主从控制

均流信号传输方法

RS485数字通讯

RS485通讯波特率

768K bps

通讯协议

自界说

均流通讯线最大长度

< 160 m

显示参数

显示方法

4位LED数码管

显示内容

两侧电流，电压，设定两侧事情电流

最低限压，最高限压

超等电容系统控制柜面板

2.6 显示单位

系统设置有方阵电压、电流；逆变电压、电流、功率；实验室温度和湿度、实验记时时钟、逆向电量计量表等。利便在没有与PC机联机状态下审查系统事情状态和各项参数。

可以通过西席机举行信息共享至大屏幕，实现课堂内局域网盘算机数据交流与共享。

室内大屏幕

2.7 主控系统

主控系统是整个微网的监测、控制焦点单位。通过内置的数据收罗、通讯传输等�？�，实现对微网系统的可视化监测及控制。

u

主要功效特点

1、西席机：广播教学、语音教学、语音对讲、学生演示、监控转播、文件分发、电子教鞭、班级模子、系统设置、远程下令、远程设置、远程新闻、分组教学、语音讨论、文件网络、审查学生属性。

2、学生气：电子举手、远程新闻、窗口吸收广播、可选窗口显示模式。

3、实验室功效特点

(1)、本实验室景物互补上位机软件在一台盘算机或西席机上举行操作。

(2)、西席广播教学：将西席机的电脑屏幕画面和语音等多媒体信息实时广播给全体、群体或单个学生。并同时提供电子教鞭等功效。语音教学时：通过话筒和耳机举行语音撒播，实现西席与学生之间的自由的语音攀谈和讨论。允许学生讲话，并可利便地切换讲话学生；可随时利便地使一组学生加入或退出教学行列。

(3)、文件分发功效强盛且界面相当易用，可以界说宏目录，如西席把收罗数据可以同时分发给课堂里的所有学生。您可以将一个或多个文件一次性的传输到指定的学生气上。这样就可以做到网上分发试卷或演示文件等。您真的可以体会网络教学的轻松与写意。

(4)、文件提交功效可以网络学生所做的作业、程序文件等提交给先生，利便先生操作。

(5)、电子点名功效利便先生统计学生上课考勤情形。

* 一、多媒体教学软件及主要功效

1、通过该软件可以学习太阳能光伏硅质料、电池片、光伏组件、光伏组件隶属质料、光伏应用产品等所有系列光伏知识内容。

2、配备文字与动画展示并先容从原质料至制品包括中心环节加工工艺等与使用要领。

3、多媒系一切自带语音解说，图、文、声并茂展示解说、与系统所述文字同步播放，提高学生对新能源专业知识快速掌握和快速学习。

* 二、展收解说内容目录（图、文、声并茂）：

2.1 太阳能光伏发电产品先容

2.1.1 太阳能发电系统：

2.1.2 家用太阳能发电机直流系统多媒体电视机

2.1.3 太阳能便携电源：

2.1.4 太阳能杀虫灯

2.1.5 太阳能警示灯

2.1.6 太阳能野营灯

2.2 太阳能光伏发电基来源理

2.3 太阳能光伏发电系统组成部分先容

2.4 太阳能光伏发电系统设计要领

2.5 太阳能光伏电站施工建设要领

2.5.1、项现在期考察

2.5.2、项目建设前期资料及批复文件

第一阶段：可研阶段

第二阶段：获得省级/市级相关部分的批复文件

第三阶段：获得开工允许

2.5.3、项目施工图设计

2.5.4、项目实验建设

2.5.5、带电前的必备条件

2.6太阳能光伏并网电站先容

2.6.1、光伏并网电站简要形貌

2.6.2、光伏并网电站装备组成

2.6.2、光伏并网电站装备功效

2.7 家用型太阳能电站建设计划

2.7.1、项目概述

2.7.2、计划设计 （附详细计划设计）

（一）用户负载信息

（二）系统计划设计

（三）效益盘算：

2.8 逆变器基来源理先容

2.9 控制器基来源理先容
