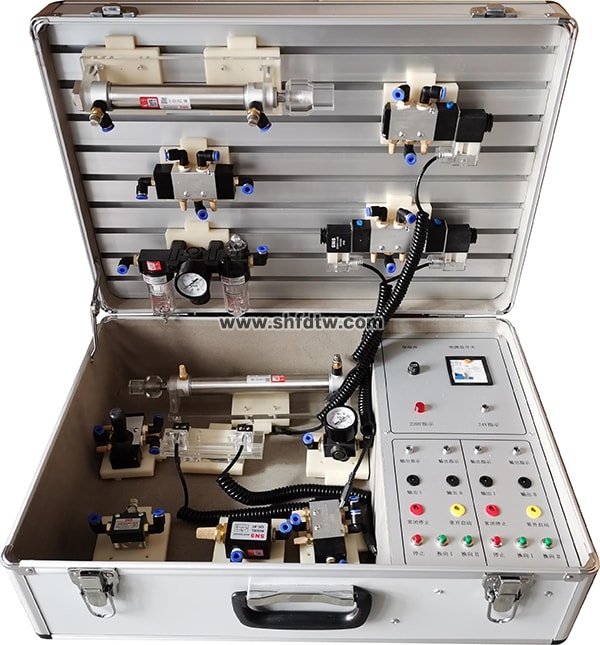

TW-QY37便携式气动传动基础实训箱
一、概述
便携式气动传动基础实训箱是凭证《液压与气压传动》、《气动控制手艺》等，是我公司凭证各大专院� ；缫惶寤云⒌纭⒁嚎刂频慕萄Ц僖�，气动与继电器控制实训装备的优点，接纳了开放型综合实训箱结构，使气动原理与自动控制理论获得有用的运用，普遍征求专家教授与先生的意见，经一直立异刷新研制而成。
气动实训元件均为工业型元件。掌握几十种基本实训回路的事情历程及原理。实训回路组装快捷、利便。简质朴用。
您只要致电：021-55884001（袁司理）
我们可以解答 便携式气动传动基础实训箱 的相关疑问！
我们可以帮您推荐切合您要求的 便携式气动传动基础实训箱 气动实训箱 气动基础实验箱 气动PLC控制实验台 相关产品！
找不到所需产品 ？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-90-2880-1.html
二、主要手艺参数
1、输入电源：220V．允差±l0%，50Hz ；
2、控制电压：DC24V ；
3、事情情形温度：－5℃～40℃ ；
4、事情湿度：≤90%(40℃时) ；
5、小型无油静音空压机：事情电源：AC220V ；电机功率：550W公称容量8L ；
额定输出气压0.5Mpa ；
6、形状尺寸：550mm×350mm×230mm ；
三、实训箱特点要求
1、实训箱主要由铝合金机箱、种种标准气动工业元件、和电气控制器件等
组成。
2、实训箱结构紧凑、轻盈适用，各个气动元件成自力� ？�，且装有带弹性插脚底板，学生可利便、随意地将元件按放在实训面板上，回路搭接接纳快换讨论，结构无邪，拆接利便快捷。
3、实训气源压力低，系统额定压力为0.5 Mpa，电气控制接纳低电压直流
24V电源 ；实训气路、控制电路清静可靠，设有手控、气控、电控等控制功效。

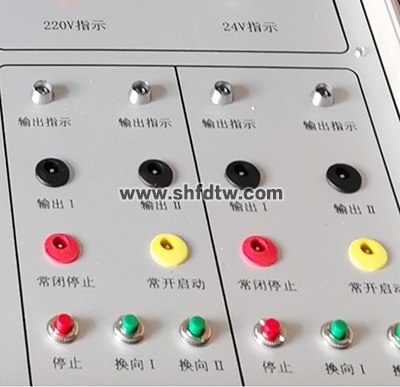

4、实训控制单位接纳自力的继电器控制单位举行电气控制，
5、能开设出压力控制回路、偏向控制回路、速率控制回路、顺序行动回路等实训项目，可带进课堂实训演示。
四、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速率控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速率换接回路
7、缓冲回路
8、二次压力控制回路
9、单缸单往复控制回路
10、卸荷回路
11、快速排气阀应用回路
五、气动实训箱设置清单
|
序号 |
名 称 |
型 号 |
数目 |
备注 |
|
1 |
实训箱 |
|
1箱 |
|
|
2 |
小型无油静音空压机 |
|
1台 |
|
|
3 |
单作用缸 |
QGX20ⅹ75 |
1只 |
|
|
4 |
双作用缸 |
QGX20ⅹ75 |
1只 |
|
|
5 |
三联件 |
AC2000 |
1只 |
|
|
6 |
手动换向阀 |
H210—08 |
1只 |
|
|
7 |
单电磁换向阀（二位五通） |
4V210-8 |
1只 |
|
|
8 |
双电磁换向阀（二位五通） |
4V220-8 |
1只 |
|
|
9 |
单气换向阀（二位五通） |
4A210—08 |
1只 |
|
|
10 |
双气换向阀（二位五通） |
4A220—08 |
1只 |
|
|
11 |
行程阀（机控） |
MOV—2 |
1只 |
|
|
12 |
行程阀（按钮） |
MOV—3A |
1只 |
|
|
13 |
快速排气阀 |
QE—02 |
1只 |
|
|
14 |
单向节约阀 |
ASC-08 |
1只 |
|
|
15 |
行程开关（装在缸体上） |
|
2只 |
|
|
16 |
气管 |
PU6ⅹ4 |
10米 |
|
|
17 |
三通（T型三通） |
? 6 |
4只 |
|
|
18 |
三通（Y型减径三通） |
? 8—? 6 |
1只 |
|
|
19 |
四通 |
? 6 |
2只 |
|
|
20 |
铰剪 |
1 |
把 |
|
|
21 |
运动板手 |
1 |
把 |
|
|
22 |
气动实训说明书 |
|
1册 |
|
