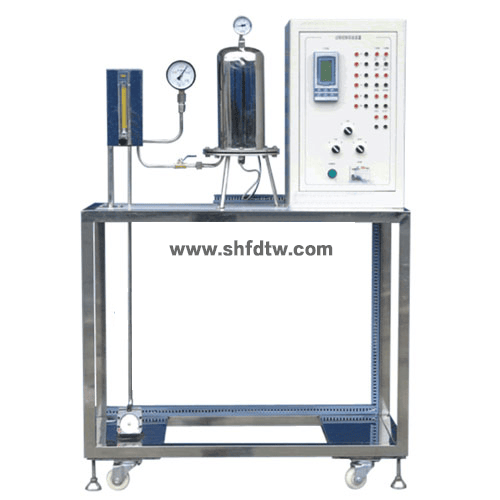

TW-CK23  温度压力历程控制实验装置

一、系统组成

      该实验装置包括微型气泵和不锈钢空气罐组成。其中不锈钢常压空气罐内里有电加热器装置，并配有压力检测装置和温度检测装置。微型气泵与变频器组成压力控制系统。电加热器装置与可控硅调压�？樽槌晌露瓤刂葡低�。

您只要致电：021-55884001（袁司理）

我们可以解答 温度压力历程控制实验装置 的相关疑问！

我们可以帮您推荐切合您要求的 温度压力历程控制实验装置 历程控制压力容器实验装置 热工自动化历程控制实验装置 相关产品！

找不到所需产品？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-69-2971-1.html

1、控制工具

    常压空气罐

2、系统动力装备

    微型压缩气泵

    电加热器

3、检测传感器

    压力传感变送器

    温度传感变送器

    转子流量计

4、执行机构

    单相调压�？椋河糜诘骼砑尤绕鞴β�，以控制空气罐内温度。

    变频器：通过调理压缩气泵的转速以控制气泵流量的巨细。

5、控制系统

    带远程485通讯的数据收罗与控制的A/D与D/A转换�？� ；

    智能仪表控制器：AI818控制仪表或C1000无纸纪录调理仪 ；

    西门子可编程逻辑控制器(S7-200等)

6、软件系统

    DDC系统实验软件

    仪表系统实验软件

    PLC系统实验软件

     MCGS5.5监控与组态软件

7、装备其他指标

    供电电源：交流电，单相三线220V

    *大功耗：1.0KW

    装备尺寸：1450×600×1500

9001cc金沙以诚为本(中国)有限公司官网

二、实验项目

    基于上述实验装置可完成以下通例控制实验（其中闭环控制实验均包括设定值跟踪实验与抗滋扰实验），详细包括：

1、历程控制系统组成熟悉实验

     历程控制系统的组成、硬件熟悉与信号毗连操作

    智能仪表的操作与参数设定

    传感变送器的校正(零点迁徙与量程调解)

    变频调速气泵的特征测试

2、温度控制系列实验

     温度工具的特征测试

    空气罐内温度的PID回路控制

    空气罐内温度的模糊控制

    空气罐内温度的超弛控制

3、压力控制系列实验

    压力工具的特征测试

    空气罐内压力的PID回路控制

    空气罐内压力的模糊控制
